Pojemność kondensatora decyduje o tym, ile ładunku element może zgromadzić przy danym napięciu i jak zachowa się w filtrze, falowniku albo zasilaczu. W układach energetycznych nie chodzi jednak tylko o samą wartość na obudowie: równie ważne są napięcie pracy, straty, temperatura i to, czy element ma tłumić tętnienia, czy magazynować energię przez ułamki sekundy. Poniżej rozkładam ten temat na czynniki pierwsze, bez zbędnej teorii, ale z liczbami i praktycznymi przykładami.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Wartość C mówi, ile ładunku element może zgromadzić przy danym napięciu, ale sama nie wystarcza do oceny przydatności w układzie.
- Na realne działanie wpływają też dielektryk, geometria, temperatura, częstotliwość pracy, ESR i starzenie.
- W energetyce i fotowoltaice kondensator najczęściej pracuje jako bufor energii, filtr tętnień albo element tłumiący zakłócenia.
- Przy doborze liczą się nie tylko mikrofarady, lecz także napięcie znamionowe, ripple current, trwałość i technologia wykonania.
- W połączeniach szeregowych i równoległych zmienia się nie tylko wynikowa pojemność, ale też napięcie pracy całego zestawu.
Od czego naprawdę zależy działanie kondensatora
W idealnym modelu pojemność opisuje wzór C = Q/V, czyli stosunek zgromadzonego ładunku do napięcia. To dobra definicja, ale w praktyce liczy się również to, z czego zbudowany jest element. Im większa powierzchnia okładek, im mniejsza odległość między nimi i im lepszy dielektryk, tym większa pojemność przy tej samej geometrii.
Dlatego w uproszczonym modelu spotkasz zależność C ≈ ε0 εr A / d. Tu A oznacza powierzchnię okładek, d ich odległość, a εr przenikalność względną materiału izolacyjnego. Wniosek jest prosty: nie da się jednocześnie bez końca zwiększać pojemności, napięcia i małych strat. Projekt zawsze jest kompromisem.

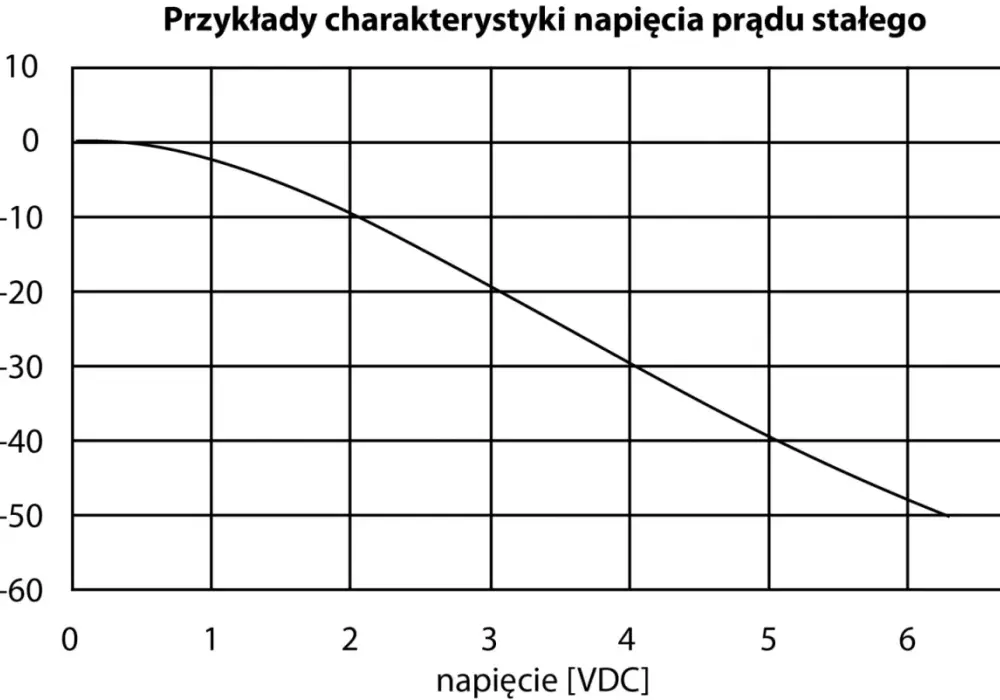

W realnym układzie dochodzą jeszcze zjawiska, których początkujący często nie uwzględniają. ESR, czyli rezystancja szeregowa, zamienia część energii w ciepło. ESL, czyli indukcyjność szeregowa, zaczyna przeszkadzać przy wyższych częstotliwościach. Do tego dochodzą temperatura, częstotliwość, starzenie dielektryka i zmiana parametrów pod obciążeniem DC. To właśnie dlatego dwa kondensatory o tej samej wartości C mogą zachowywać się zupełnie inaczej w falowniku albo przetwornicy. Z tego miejsca naturalnie przechodzę do tego, jak policzyć użyteczną pojemność i energię bez zgadywania.
Jak policzyć pojemność i energię bez zgadywania
Jeśli chcesz zrozumieć zachowanie elementu, najpierw warto odróżnić samą pojemność od energii, którą faktycznie zmagazynuje. Energia kondensatora rośnie zgodnie ze wzorem W = 1/2 · C · V², więc napięcie ma tu ogromne znaczenie. To właśnie dlatego element o pozornie niewielkiej pojemności przy wysokim napięciu może zgromadzić więcej energii niż dużo większy kondensator pracujący przy niskim napięciu.
| Sytuacja | Wzór | Co to oznacza w praktyce |
|---|---|---|
| Połączenie równoległe | Csum = C1 + C2 + ... | Pojemność rośnie, a napięcie pozostaje takie samo dla wszystkich elementów |
| Połączenie szeregowe | 1/Csum = 1/C1 + 1/C2 + ... | Pojemność maleje, ale rośnie dopuszczalne napięcie całego układu |
Przykład jest bardzo czytelny. Dwa kondensatory 220 µF i 330 µF połączone równolegle dadzą 550 µF. Te same elementy połączone szeregowo dają około 132 µF, więc pojemność spada, ale zyskujesz większą wytrzymałość napięciową. W praktyce to właśnie ten kompromis decyduje o tym, czy zestaw nada się do szyny DC, czy tylko do niższego napięcia pomocniczego.
Jeszcze ważniejsza bywa energia. Kondensator 1000 µF ładowany do 12 V magazynuje około 0,072 J, a kondensator 220 µF przy 400 V już około 17,6 J. Różnica pokazuje, że napięcie potrafi zmienić obraz bardziej niż sama wartość C. Jeśli więc układ ma utrzymać energię przez chwilowy spadek zasilania, nie wystarczy patrzeć na mikrofarady. Trzeba policzyć cały kontekst pracy. I właśnie dlatego warto spojrzeć na miejsca, w których ten parametr naprawdę robi różnicę.
Gdzie ten parametr ma znaczenie w urządzeniach energetycznych
W instalacjach energetycznych i fotowoltaicznych kondensator nie jest ozdobą schematu, tylko elementem, który porządkuje przepływ energii. W falownikach, przetwornicach i zasilaczach pełni zwykle jedną z trzech ról: buforuje energię, wygładza napięcie albo tłumi zakłócenia wysokiej częstotliwości. To właśnie dlatego dobór zależy nie tylko od pojemności, ale też od miejsca w układzie.
- DC-link w falowniku - stabilizuje szynę pośrednią i łagodzi tętnienia prądu.
- Filtr wejściowy i wyjściowy - ogranicza zakłócenia oraz poprawia jakość napięcia.
- Snubber przy tranzystorach - tłumi przepięcia i zmniejsza stres przełączania.
- Bufor krótkotrwały - pomaga przetrwać chwilowy spadek napięcia lub skok obciążenia.
W praktyce, szczególnie w falownikach PV, kluczowe jest to, że kondensator działa jak energetyczny amortyzator. Ma przejąć szybkie zmiany, których bateria albo sieć nie lubią. Nie służy do długiego magazynowania energii, tylko do stabilizowania sytuacji w ułamkach sekund. To ważne rozróżnienie, bo wiele osób oczekuje od niego zachowania podobnego do akumulatora, a to zupełnie inna klasa zadań.
W układach z szybkim przełączaniem półprzewodników rośnie też znaczenie niskiego ESR i małej indukcyjności własnej. Właśnie dlatego w energetyce często wygrywają rozwiązania foliowe w miejscach o dużym ripple current, a ceramika w zadaniach wysokoczęstotliwościowych. Z tego wynika już prosta, ale bardzo praktyczna decyzja: nie wybiera się „największej pojemności”, tylko technologię dopasowaną do zadania.
Który typ sprawdza się najlepiej w danym zadaniu
Gdy dobieram element do układu mocy, patrzę najpierw na sposób pracy, a dopiero potem na wartość C. W energetyce ten sam parametr może oznaczać coś zupełnie innego w filtrze EMI, coś innego w szynie DC, a jeszcze coś innego w układzie podtrzymania. Poniższe zestawienie dobrze pokazuje, jak myśleć o technologii, a nie tylko o liczbie z katalogu.
| Typ | Gdzie sprawdza się najlepiej | Mocne strony | Ograniczenia |
|---|---|---|---|
| Elektrolityczny aluminiowy | Smoothing, zasilacze, tańsze układy DC | Duża pojemność, rozsądna cena, kompaktowość | Polaryzacja, większe straty, krótsza żywotność w wysokiej temperaturze |
| Foliowy | Falowniki, DC-link, filtry mocy | Niskie straty, dobra trwałość, wysoka odporność na prąd tętnień | Większy rozmiar i wyższy koszt niż w wielu elektrolitach |
| Ceramiczny | Odsprzęganie, szybkie impulsy, zakłócenia HF | Niska indukcyjność, bardzo szybka odpowiedź, małe rozmiary | Pojemność może spadać pod wpływem napięcia i temperatury |
| Superkondensator | Krótkie podtrzymanie, odzysk energii, peak power | Bardzo duża pojemność, szybkie cykle ładowania i rozładowania | Niskie napięcie pojedynczej celi, wyższa samorozładowywalność, nie zastępuje baterii |
Jeśli projekt dotyczy fotowoltaiki, zwykle zaczynam od odpowiedzi na jedno pytanie: czy potrzebuję elementu do filtrowania, buforowania, czy krótkiego podtrzymania energii. To od razu zawęża wybór. W wielu przypadkach najlepsza nie jest największa wartość, tylko taka kombinacja technologii, która wytrzyma temperaturę, prąd tętnień i liczbę cykli przez lata pracy. A skoro wybór zależy od szczegółów, warto od razu wskazać najczęstsze pomyłki.
Jakie błędy najczęściej psują efekt
Największy problem widzę wtedy, gdy ktoś ocenia kondensator wyłącznie po jednej liczbie z obudowy. To prosty skrót myślowy, ale w energetyce bardzo kosztowny. Pojemność jest ważna, jednak w realnym układzie równie istotne są ograniczenia napięciowe, termiczne i dynamiczne.
- Mylenie jednostek - µF, nF i pF różnią się o rzędy wielkości, więc łatwo o błąd przy projekcie i zakupie.
- Ignorowanie napięcia pracy - zbyt mały zapas napięciowy kończy się szybszym starzeniem albo uszkodzeniem.
- Patrzenie tylko na pojemność - przy dużym ripple current liczą się też ESR, temperatura i chłodzenie.
- Łączenie szeregowe bez wyrównania - brak balansowania może spowodować nierówny rozkład napięcia między elementami.
- Traktowanie superkondensatora jak baterii - to narzędzie do krótkich, intensywnych zadań, nie do długiego magazynowania.
- Pomijanie środowiska pracy - wysoka temperatura i słaba wentylacja potrafią skrócić życie elementu bardziej niż sam katalog podpowiada.
W praktyce największą różnicę robi jeden nawyk: zanim wybiorę konkretny model, sprawdzam nie tylko wartość C, ale też warunki termiczne, obciążenie prądowe i to, czy układ będzie pracował ciągle, czy impulsowo. To właśnie ten etap oddziela dobry dobór od przypadkowego zakupu. Z tego miejsca zostaje już ostatnia rzecz, czyli prosty zestaw zasad, który naprawdę pomaga przy projektowaniu.
Co sprawdza się najlepiej przy projektowaniu układów energii
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby taka: w energetyce nie kupuje się samej pojemności, tylko zachowanie całego elementu pod obciążeniem. W projektach PV, falowników i zasilaczy zawsze zaczynam od trzech pytań: jakie jest napięcie robocze, jak duży będzie prąd tętnień i jaką temperaturę element zobaczy w obudowie. Dopiero potem porównuję technologie.
- Sprawdź napięcie znamionowe i zostaw realny zapas dla warunków pracy.
- Oceń prąd tętnień, bo to on w dużej mierze decyduje o nagrzewaniu.
- Porównaj ESR i ESL, jeśli układ przełącza się szybko albo pracuje przy wyższych częstotliwościach.
- Uwzględnij temperaturę otoczenia i sposób chłodzenia, nie tylko parametry katalogowe.
- Jeśli element ma działać latami, patrz na trwałość i starzenie, a nie wyłącznie na chwilowy pomiar.
W dobrze zaprojektowanym układzie kondensator nie jest „duży” ani „mały” sam w sobie. Jest po prostu dopasowany do roli, jaką ma pełnić. I właśnie to jest najuczciwszy sposób patrzenia na ten temat: najpierw funkcja, potem technologia, na końcu sama wartość. Dzięki temu łatwiej uniknąć przewymiarowania, przegrzania i rozczarowania, gdy układ trafi do pracy ciągłej.
