Przekaźnik, który nie przełącza obciążenia, klika bez efektu albo zachowuje się niestabilnie, potrafi zatrzymać cały układ sterowania. W praktyce nie trzeba od razu wymieniać elementu w ciemno - najpierw warto zrobić krótki, uporządkowany test multimetrem, ocenić cewkę, styki i reakcję pod napięciem. Poniżej pokazuję, jak sprawdzić przekaźnik tak, żeby odróżnić realną awarię od błędu pomiaru i niepotrzebnej wymiany części.
Najkrótsza droga do trafnej diagnozy przekaźnika
- Zawsze zaczynam od odłączenia zasilania i identyfikacji typu przekaźnika, bo test w układzie potrafi zafałszować wynik.
- Cewka powinna mieć rezystancję zgodną z kartą katalogową, a przerwa lub zwarcie to mocny sygnał uszkodzenia.
- Styki NC i NO muszą zachowywać się odwrotnie przed i po podaniu napięcia na cewkę.
- Najlepszy wynik daje test poza obwodem, bo równoległe ścieżki w instalacji potrafią zaniżyć odczyt.
- Sam klik nie wystarcza - ważne jest realne przełączenie styków pod właściwym napięciem.
Kiedy przekaźnik naprawdę warto sprawdzić
Po przekaźnik sięgam wtedy, gdy urządzenie dostaje zasilanie, ale nie rusza wyjście, albo gdy wszystko działa tylko czasami. To częsty scenariusz w szafach sterowniczych, układach pomp, automatyce budynkowej, sterowaniu grzałkami i w urządzeniach energetycznych, gdzie przekaźnik odpowiada za prosty, ale krytyczny odcinek toru sterowania.
Na usterkę przekaźnika wskazują zwłaszcza takie objawy: brak charakterystycznego kliknięcia, kliknięcie bez przełączenia obciążenia, przerywana praca, nadmierne nagrzewanie się obudowy, ślady nadpaleń albo działanie tylko po lekkim stuknięciu w obudowę. Nie zawsze oznacza to jednak sam przekaźnik - równie dobrze winny bywa zasilacz cewki, bezpiecznik, przewód, stycznik pomocniczy albo obciążenie po drugiej stronie układu.
Ja traktuję te objawy jak sygnał do krótkiej diagnostyki, a nie do zgadywania. Dzięki temu od razu wiem, czy szukam problemu w elemencie, czy dalej w instalacji. Następny krok to przygotowanie stanowiska i narzędzi, bo bez tego łatwo o fałszywy odczyt.
Co przygotować przed pomiarem
Najpierw wyłączam zasilanie i upewniam się, że układ jest bezpieczny. W obwodach z kondensatorami warto dać im czas na rozładowanie, a przy pracy w instalacjach 230 V i wyżej nie wolno testować „na żywo” bez odpowiednich uprawnień i procedury. Jeśli przekaźnik jest w podstawce, najlepiej wyjąć go z obwodu - pomiar w układzie często pokazuje mniej, niż naprawdę powinien.
| Narzędzie | Do czego je wykorzystuję |
|---|---|
| Multimetr cyfrowy | Pomiar ciągłości, rezystancji cewki i stanu styków |
| Schemat lub oznaczenie na obudowie | Identyfikacja pinów cewki, COM, NO i NC |
| Zasilacz o napięciu znamionowym przekaźnika | Krótki test zadziałania pod właściwym napięciem |
| Pęseta, przewody pomiarowe, przejściówka do podstawki | Wygodny i stabilny kontakt podczas testu |
| Latarka lub lupa | Ocena śladów przegrzania, korozji i pęknięć |
Warto też od razu sprawdzić, czy masz do czynienia z klasycznym przekaźnikiem mechanicznym. Wersje SSR, czyli przekaźniki półprzewodnikowe, nie klikają i nie zachowują się tak samo przy pomiarze omomierzem, więc klasyczna diagnostyka ma tam ograniczoną wartość. Gdy mam już przygotowane stanowisko, przechodzę do właściwego testu.
Diagnostyka przekaźnika multimetrem krok po kroku
1. Odczytaj oznaczenia i rozpoznaj zaciski

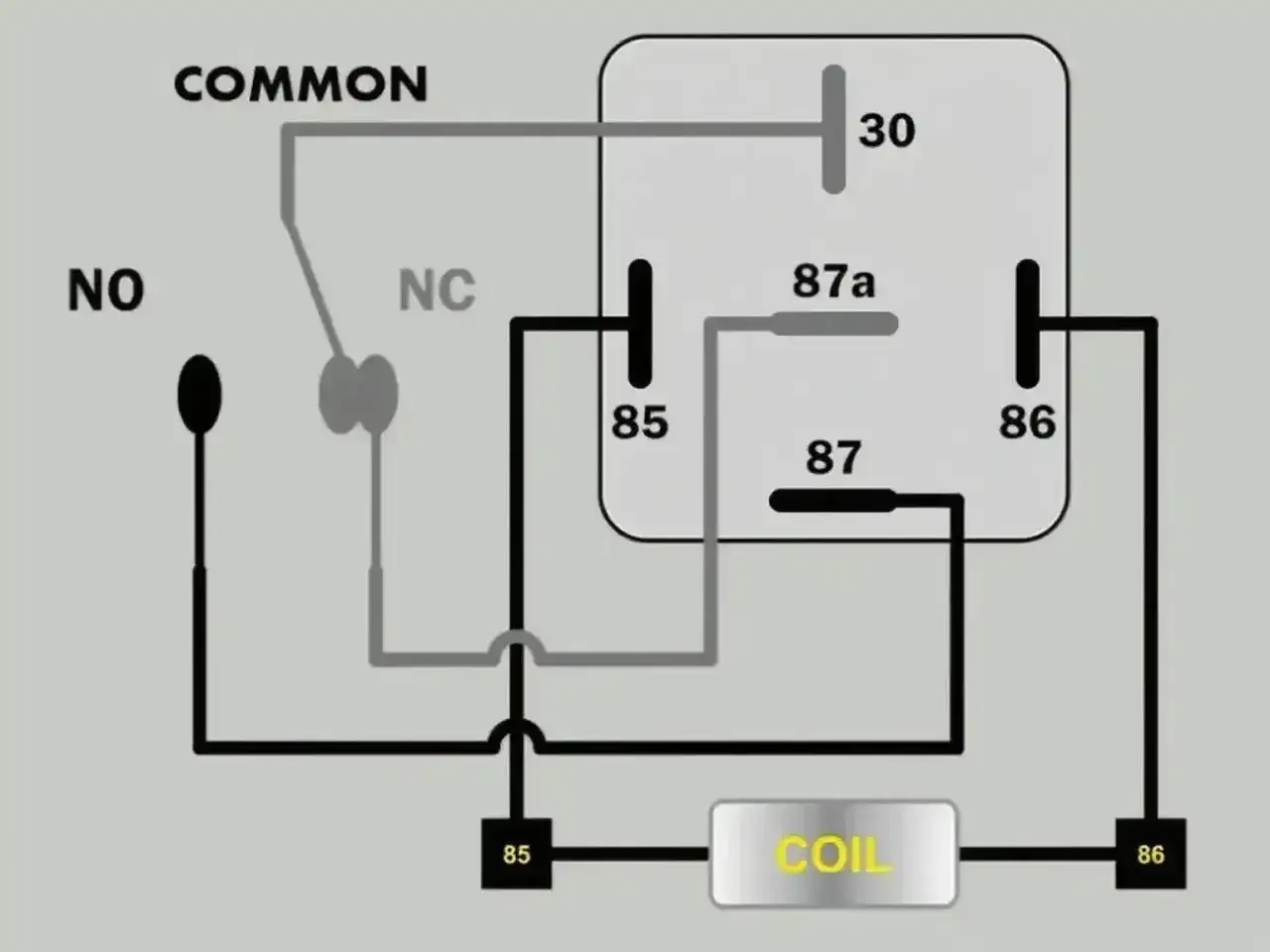

Na obudowie albo w dokumentacji szukam oznaczeń takich jak A1 i A2 dla cewki, COM dla styku wspólnego, NO dla styku normalnie otwartego i NC dla styku normalnie zamkniętego. W przekaźnikach samochodowych spotyka się też oznaczenia 30, 85, 86, 87 i 87a, ale sens pomiaru pozostaje ten sam. Jeśli model ma diodę gaszącą, zwracam uwagę na polaryzację cewki, bo odwrotne podłączenie może zablokować test albo uszkodzić element.
2. Sprawdź cewkę bez zasilania
Ustawiam multimetr na pomiar rezystancji i przykładam sondy do zacisków cewki. Zgodnie z praktyką opisaną przez Fluke najlepiej robić to poza obwodem, bo równoległe ścieżki mogą zaniżyć wynik. Przerwa, czyli OL na wyświetlaczu, oznacza zwykle uszkodzoną cewkę. Z kolei podejrzanie niska rezystancja może wskazywać na zwarcie między zwojami lub przegrzanie uzwojenia.
3. Oceń styki w stanie spoczynkowym
Bez podania napięcia na cewkę sprawdzam, czy COM łączy się z NC, a COM z NO pozostaje otwarty. To najprostszy test zdrowego przekaźnika mechanicznego. Jeśli połączenie jest odwrotne albo oba tory zachowują się nielogicznie, mam już mocny sygnał, że styki są zużyte, zabrudzone albo mechanizm nie wraca do położenia spoczynkowego.
Przeczytaj również: Gdzie wyrzucać żarówki? LED, świetlówki - Segreguj bez pomyłek!
4. Podaj napięcie znamionowe i sprawdź przełączenie
Teraz zasilam cewkę dokładnie takim napięciem, jakie podaje producent. Nie stosuję „prawie takiego samego” napięcia, bo przy przekaźnikach DC różnica potrafi od razu ujawnić problem. Po podaniu napięcia powinien być słyszalny wyraźny klik, COM powinien odłączyć się od NC, a przejście powinno pojawić się na NO. Jeśli przekaźnik tylko cicho brzęczy albo przełącza się dopiero po lekkim wstrząsie, mechanika lub cewka są już na granicy sprawności.
W materiałach Omrona dla przekaźników ogólnego przeznaczenia za punkt odniesienia przy ocenie zużycia cewki podaje się zwykle zakres 95-105% wartości granicznej z dokumentacji. To dobry sygnał, że rezystancji cewki nie porównuje się do jednej „magicznej” liczby - zawsze trzeba ją zestawić z kartą katalogową konkretnego modelu. Dodatkowo temperatura ma znaczenie, bo nagrzana cewka zmienia opór i czas zadziałania.
Jak odczytać wyniki i nie pomylić usterki z błędem pomiaru
Sam odczyt multimetru ma sens dopiero wtedy, gdy wiem, czego szukam. Przy zamkniętych stykach oczekuję bardzo małej rezystancji, zwykle bliskiej temu, co pokazują same przewody pomiarowe. W praktyce najpierw zwieram końcówki miernika, żeby zobaczyć, jaki opór generuje sam zestaw pomiarowy. Fluke zwraca uwagę, że przy niskich rezystancjach dobrze jest skompensować opór przewodów, bo potrafi on wynosić około 0,2-0,5 Ω.
| Wynik testu | Co to zwykle oznacza | Co robię dalej |
|---|---|---|
| Cewka ma OL lub przerwę | Uzwojenie jest przerwane albo przewód cewki uszkodzony | Przekaźnik kwalifikuje się do wymiany |
| Cewka ma wyraźnie zbyt niską rezystancję | Prawdopodobne zwarcie między zwojami, przegrzanie lub degradacja izolacji | Porównuję z kartą katalogową i zwykle wymieniam element |
| COM nie łączy się z NC bez zasilania | Styki są wypalone, zabrudzone albo mechanizm nie wraca do pozycji spoczynkowej | Sprawdzam obciążenie i stan styków, po czym decyduję o wymianie |
| COM nie przełącza się na NO po zasileniu | Cewka nie dostaje pełnego napięcia, mechanizm się zacina albo styki są uszkodzone | Weryfikuję napięcie zasilania, sterowanie i sam przekaźnik |
| Przekaźnik klika, ale urządzenie nadal nie działa | Problem może leżeć po stronie styków, połączeń, bezpiecznika lub obciążenia | Sprawdzam tor mocy, a nie tylko sam element |
Właśnie tutaj najłatwiej o błąd interpretacji. Kliknięcie nie oznacza jeszcze, że styk przenosi prąd pod obciążeniem, a prawidłowa rezystancja cewki nie gwarantuje sprawnych styków. Jeśli przekaźnik jest wpięty w szereg z innymi elementami, pomiar może też być zaniżony przez równoległe ścieżki. Dlatego zanim uznam element za dobry, wolę wyciągnąć go z układu albo odłączyć choć jeden biegun testowanego toru.
Najczęstsze błędy, które fałszują diagnozę
Przy takich testach powtarzają się te same potknięcia, i to one najczęściej wprowadzają w błąd bardziej niż sam przekaźnik. Ja zwracam uwagę przede wszystkim na kilka rzeczy:
- pomiar wykonywany na zasilonym obwodzie,
- sprawdzanie elementu bez odłączenia go od reszty układu,
- pomylenie styku NO z NC albo błędne odczytanie numeracji pinów,
- brak kompensacji rezystancji przewodów pomiarowych przy niskich wartościach,
- podanie niewłaściwego napięcia cewki,
- traktowanie samego kliknięcia jako dowodu pełnej sprawności.
Warto też pamiętać o sprawdzeniu samego miernika. Jeśli po zwarciu sond nie ma sygnału ciągłości albo wynik jest wyraźnie niestabilny, problem może leżeć w kablach, baterii miernika lub złym zakresie. To drobiazg, ale potrafi oszczędzić sporo czasu. Gdy ten etap mam już za sobą, zostaje najważniejsze pytanie: wymiana czy szukanie usterki dalej?
Kiedy wymiana ma sens, a kiedy problem leży gdzie indziej
Jeśli przekaźnik nie przechodzi testu na stole, wymiana jest najrozsądniejszym ruchem. Nie próbuję wtedy „reanimować” wypalonych styków ani szukać półśrodków, bo taki element zwykle i tak wróci z problemem przy pierwszym większym obciążeniu. W urządzeniach energetycznych i sterowniczych ważna jest powtarzalność, a nie chwilowy sukces po stuknięciu w obudowę.
Jeżeli sam przekaźnik jest dobry, szukam dalej: w sterowaniu cewki, tranzystorze drivera, bezpieczniku pomocniczym, złączach, jakości masy albo po stronie obciążenia. Przy odbiornikach indukcyjnych, takich jak pompy, wentylatory czy cewki styczników, awaria może też wynikać z przeciążenia albo zbyt słabego tłumienia przepięć. Wtedy wymiana jednego elementu bez analizy obciążenia daje tylko krótkotrwały efekt.
W praktyce najwięcej problemów widzę tam, gdzie przekaźnik pracuje blisko granicy swoich parametrów. Jeśli w układzie często pojawiają się wysokie prądy rozruchowe, łuk na stykach albo podwyższona temperatura otoczenia, zwykła wymiana na identyczny model nie zawsze rozwiąże sprawę. Czasem lepszym ruchem jest przegląd całego toru sterowania i dobór elementu o wyższej trwałości elektrycznej.
Co warto zapamiętać przy urządzeniach energetycznych
W systemach PV, automatyce budynkowej, szafach sterowniczych i układach zasilania przekaźnik bywa mały, ale jego awaria potrafi zatrzymać większy fragment instalacji. Dlatego ja zawsze układam diagnostykę w tej samej kolejności: odłączenie zasilania, identyfikacja zacisków, pomiar cewki, test styków w spoczynku i sprawdzenie przełączenia pod właściwym napięciem.
To prosty schemat, ale działa, bo oddziela uszkodzenie samego elementu od problemu w sterowaniu lub obciążeniu. Gdy trzymasz się tej kolejności, szybciej znajdujesz przyczynę i rzadziej wymieniasz sprawne części. A to w praktyce oznacza mniej przestojów, mniej kosztów i mniej niepotrzebnego grzebania w instalacji.
Jeśli masz w ręku konkretny model przekaźnika, najwięcej daje porównanie pomiaru z jego kartą katalogową i sprawdzenie go poza układem. To właśnie tam najczęściej widać prawdę o elemencie, zanim jeszcze zacznie się domyślanie, co w instalacji zawiodło.
