Symbol cewki na schemacie elektrycznym wygląda niepozornie, ale w praktyce mówi sporo o działaniu całego układu: od filtrów w falowniku PV po styczniki w szafie sterowniczej. Warto umieć go czytać razem z oznaczeniem literowym, wartością indukcyjności i informacją o rdzeniu, bo ten sam znak może oznaczać dławik, uzwojenie albo cewkę przekaźnika. Poniżej pokazuję, jak rozpoznawać ten element bez zgadywania i na co zwracać uwagę w urządzeniach energetycznych.
Najważniejsze informacje o oznaczeniu cewki na schemacie
- W schematach najczęściej widzisz symbol uzwojenia, czyli kilka łuków lub zwojów, a jego znaczenie zależy od kontekstu całego układu.
- Litera L zwykle oznacza element indukcyjny, ale L1, L2, L3 przy przewodach to fazy zasilania, nie numer cewki.
- W przekaźnikach i stycznikach bardzo ważne są zaciski A1 i A2, bo to one opisują przyłącze cewki.
- W energetyce i fotowoltaice cewki najczęściej pracują w filtrach, dławikach, przekształtnikach, stycznikach i układach sterowania.
- Najpewniejszy odczyt daje zawsze połączenie symbolu, opisu, jednostki indukcyjności i sąsiednich elementów.

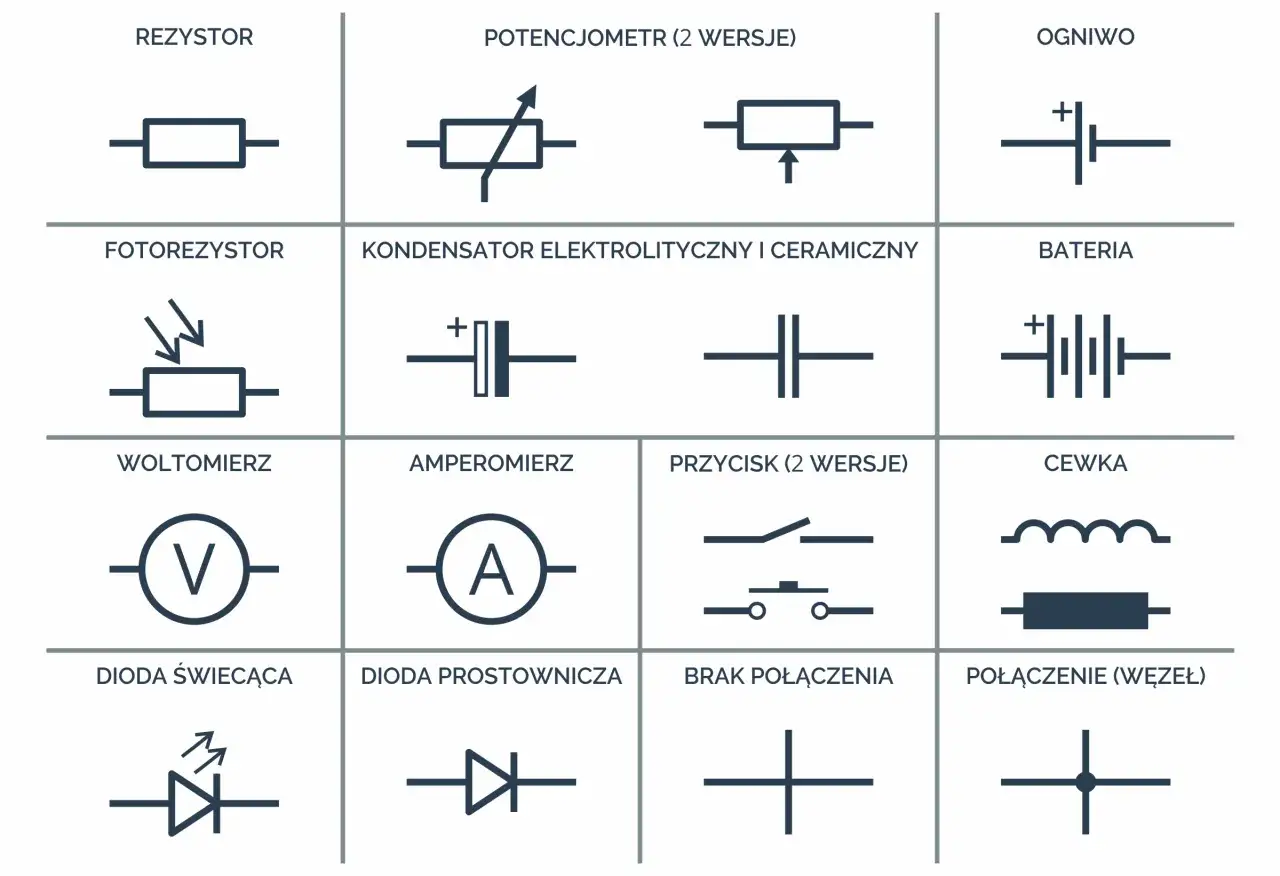

Jak wygląda symbol cewki na schemacie
Najczęściej spotkasz symbol w postaci serii łuków lub zwojów, które mają sugerować drut nawinięty na karkas. W dokumentacji zgodnej z PN-EN 60617 i w bibliotekach CAD ten zapis bywa uproszczony, ale sens pozostaje ten sam: chodzi o element indukcyjny, który magazynuje energię w polu magnetycznym.
W praktyce nie patrzę na ten znak w oderwaniu od reszty schematu. Sprawdzam, czy obok pojawia się rdzeń, strzałka regulacji, oznaczenie wartości albo styki przekaźnika. To właśnie te detale mówią więcej niż sam rysunek.
| Wariant | Jak wygląda | Co zwykle oznacza |
|---|---|---|
| Cewka podstawowa | Seria łuków lub zwojów połączonych w linii | Zwykły element indukcyjny, dławik albo uzwojenie |
| Cewka z rdzeniem | Symbol uzupełniony o dodatkowe oznaczenie rdzenia | Większa indukcyjność i lepsze skupienie pola magnetycznego |
| Cewka regulowana | Strzałka przy symbolu | Możliwość zmiany indukcyjności |
| Cewka przekaźnika lub stycznika | Symbol cewki powiązany ze stykami i zaciskami A1/A2 | Element wykonawczy w układzie sterowania |
| Uzwojenie transformatora | Dwie cewki obok siebie, czasem z rdzeniem | Sprzężenie magnetyczne między dwoma obwodami |
Żeby poprawnie odczytać ten zapis, trzeba jeszcze wiedzieć, co mówią litery i liczby obok symbolu. I właśnie od tego przechodzę dalej, bo tu najłatwiej o pomyłkę.
Jak czytać oznaczenia literowe przy cewce
W dokumentacji spotkasz przede wszystkim literę L, bo to standardowy prefiks dla elementu indukcyjnego. Oznaczenia typu L1, L2 i kolejne po prostu numerują cewki w projekcie, a wartość podaje się w henrach lub ich pochodnych, najczęściej w mH i µH.
- L lub L1 - sama cewka albo dławik w zestawieniu elementów.
- H, mH, µH - jednostka indukcyjności, czyli informacja o tym, jak silnie element przeciwstawia się zmianom prądu.
- A1/A2 - typowe zaciski cewki przekaźnika lub stycznika.
- +/− - oznaczenie polaryzacji, gdy cewka jest zasilana prądem stałym i układ tego wymaga.
- L1, L2, L3 przy przewodach - fazy zasilania, a nie numer cewki.
To ostatnie potrafi wprowadzić w błąd nawet osoby, które już czytają schematy od jakiegoś czasu. Gdy litera stoi przy przewodzie zasilającym, mówimy o fazie; gdy stoi przy komponencie i wartości indukcyjności, chodzi o element indukcyjny. Kontekst jest ważniejszy niż sama litera.
Jak odróżnić cewkę od dławika, przekaźnika i transformatora
Na schematach urządzeń energetycznych te elementy bywają do siebie podobne, ale pełnią inną rolę. Ja zawsze sprawdzam, czy patrzę na pojedyncze uzwojenie, parę sprzężonych uzwojeń, czy na cewkę sterującą stykami. Bez tego łatwo źle odczytać funkcję całego bloku.
| Element | Co zdradza symbol | Typowe miejsce w układzie | Co łatwo pomylić |
|---|---|---|---|
| Cewka lub dławik | Pojedynczy symbol uzwojenia, czasem z oznaczeniem rdzenia | Filtry EMI, PFC, przekształtniki DC/DC | Z rezystorem albo transformatorem |
| Przekaźnik lub stycznik | Cewka powiązana ze stykami, zwykle z zaciskami A1/A2 | Sterowanie obciążeniem, załączanie obwodów | Z samym dławikiem |
| Transformator | Dwa uzwojenia sprzężone magnetycznie, często z rdzeniem | Izolacja i zmiana poziomu napięcia | Z dwiema niezależnymi cewkami |
| Elektromagnes lub solenoid | Cewka połączona z ruchem mechanicznym | Zawory, blokady, napędy | Z przekaźnikiem |
Jeśli widzisz strzałkę przy symbolu, nie traktuj tego jak drobiazgu. Taki detal zmienia interpretację całego obwodu, bo oznacza cewkę o regulowanej indukcyjności albo element specjalnego typu. To właśnie takie niuanse są ważne, gdy schemat dotyczy urządzeń energetycznych, a nie prostego układu laboratoryjnego.
Gdzie ten symbol pracuje w urządzeniach energetycznych i fotowoltaice
W energetyce i fotowoltaice cewka nie jest ozdobą schematu, tylko elementem, który realnie kształtuje przepływ energii. W falownikach PV i zasilaczach pracuje w filtrach EMI, dławikach wejściowych, układach PFC i przetwornicach DC/DC, gdzie wygładza prąd, ogranicza tętnienia i pomaga kontrolować zakłócenia.
W szafach sterowniczych zobaczysz ją z kolei w stycznikach, przekaźnikach, elektromagnesach oraz w elementach wykonawczych, które muszą szybko i powtarzalnie reagować na sygnał sterujący. W praktyce oznacza to, że sam symbol mówi nie tylko co to za część, ale też jakiego rodzaju energię i ryzyko niesie cały fragment układu.
- W falownikach PV cewki stabilizują pracę przekształtnika i pomagają ograniczać zakłócenia wysokiej częstotliwości.
- W magazynach energii i UPS-ach odpowiadają za filtrację i kontrolę przepływu energii między stopniami układu.
- W układach sterowania stycznikiem lub przekaźnikiem decydują o załączaniu i odłączaniu obciążeń.
- W sprzęcie dużej mocy liczą się też prąd nasycenia rdzenia, straty w rdzeniu i temperatura pracy.
Im większa moc i częstotliwość pracy, tym bardziej opłaca się czytać schemat nie tylko „po symbolach”, ale też po funkcji całego bloku. I właśnie wtedy najczęściej wychodzą błędy interpretacyjne, o których warto wiedzieć zawczasu.
Najczęstsze błędy przy odczycie schematów z cewką
Przy cewkach myli się więcej osób, niż zwykle się przyznaje. To nie jest problem braku wiedzy, tylko tego, że jeden znak potrafi znaczyć kilka rzeczy zależnie od kontekstu.
- Mylenie L jako elementu z L1/L2/L3 jako fazami - przy instalacjach zasilających to najczęstsza pułapka.
- Ignorowanie rdzenia i strzałki - te dodatki zmieniają charakter elementu, więc nie wolno ich pomijać.
- Traktowanie cewki przekaźnika jak zwykłego dławika - to inny element i inna funkcja w układzie.
- Nieczytanie zacisków A1/A2 lub oznaczeń +/− - szczególnie ważne przy cewkach zasilanych prądem stałym.
- Pomijanie jednostki indukcyjności - 10 mH i 10 µH to zupełnie różne elementy z punktu widzenia pracy układu.
- Wyrywanie symbolu z kontekstu - sama ikonka nie wystarczy, trzeba sprawdzić też sąsiednie styki, zabezpieczenia i tor zasilania.
W praktyce te pomyłki kosztują czas, a czasem także zły dobór zamiennika albo błędną diagnozę awarii. Dlatego przed uznaniem symbolu za „rozpoznany” sprawdzam jeszcze kilka prostych rzeczy.
Co sprawdzam, zanim uznam symbol za dobrze odczytany
Jeśli pracuję z dokumentacją urządzenia energetycznego, najpierw sprawdzam trzy rzeczy: oznaczenie przy symbolu, opisy zacisków i funkcję elementu w całym torze energii. Dopiero później przechodzę do doboru zamiennika albo analizy awarii.
- Porównuję symbol z opisem obok niego i sprawdzam, czy mowa o cewce, dławiku, przekaźniku czy uzwojeniu transformatora.
- Patrzę na jednostkę i parametry, bo bez wartości w H, mH albo µH łatwo przecenić albo zaniżyć znaczenie elementu.
- Sprawdzam sąsiednie elementy, szczególnie styki, diody gaszące, zabezpieczenia i oznaczenia zacisków.
To podejście oszczędza czas szczególnie wtedy, gdy schemat łączy część mocy z automatyką, a jeden błąd w odczycie potrafi skierować diagnozę w złą stronę. Właśnie dlatego przy cewkach zawsze patrzę na symbol, opis i sąsiednie elementy razem, a nie osobno.
