Stopień ochrony obudowy decyduje o tym, czy urządzenie elektryczne poradzi sobie z dotykiem, pyłem i wilgocią w miejscu montażu. W praktyce klasa IP20 oznacza rozwiązanie przeznaczone głównie do suchych, wewnętrznych przestrzeni, gdzie nie ma ryzyka zachlapania ani intensywnego zapylenia. Poniżej rozbieram to oznaczenie na części, pokazuję, gdzie się sprawdza, kiedy jest za słabe i jak dobrać wyższy poziom ochrony bez przepłacania.
Najważniejsze fakty o tej klasie ochrony, zanim wybierzesz obudowę
- Pierwsza cyfra oznacza ochronę przed ciałami stałymi i dotykiem, druga przed wodą.
- Ta klasa chroni przed dostępem palcem, ale nie zapewnia ochrony przed wilgocią ani zalaniem.
- Najlepiej sprawdza się w suchych pomieszczeniach i wewnątrz zamkniętych szaf lub rozdzielnic.
- W łazienkach, garażach, warsztatach i na zewnątrz zwykle trzeba wybrać wyższą ochronę.
- Stopień IP nie mówi nic o odporności na uderzenia, czyli to nie to samo co klasa IK.
Co dokładnie oznacza ten stopień ochrony

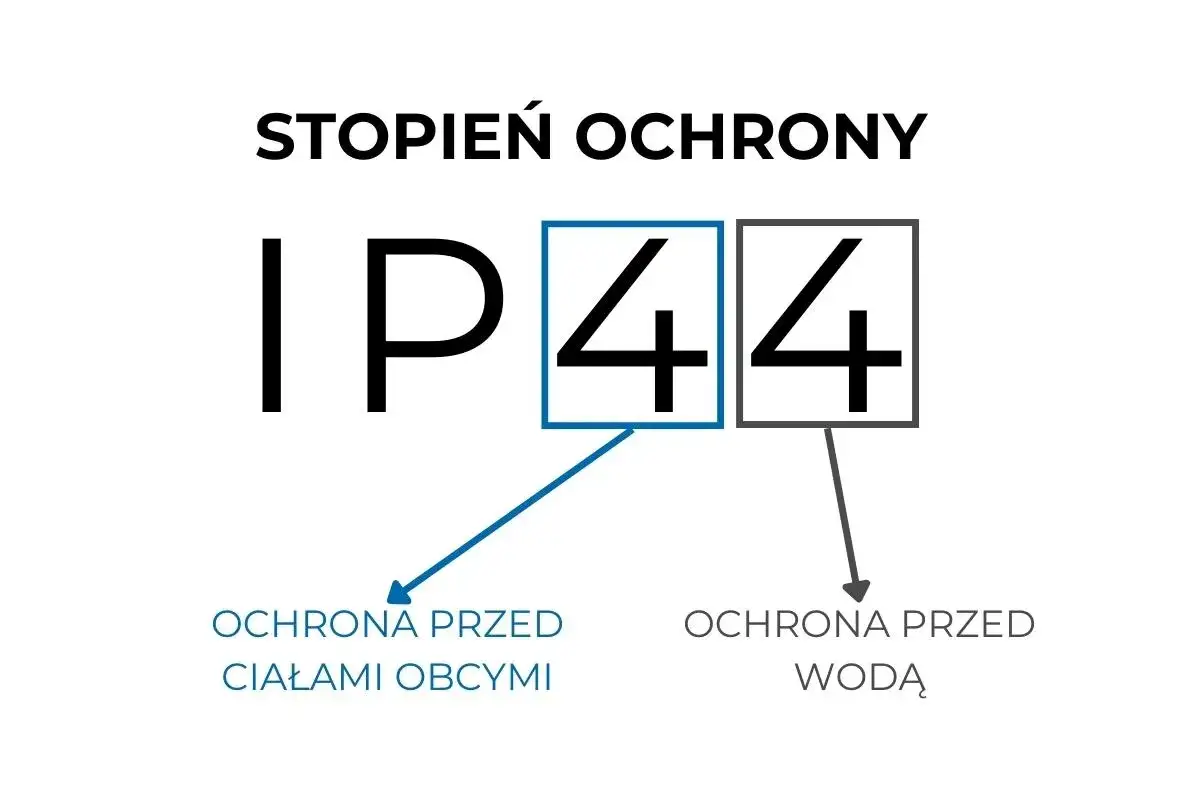

W oznaczeniu obudów elektronicznych i elektrycznych liczą się dwie cyfry. Pierwsza mówi o dostępie do części niebezpiecznych i o ochronie przed ciałami stałymi, druga o odporności na wodę. To opis porządkowany przez normę IEC 60529, więc nie chodzi o hasło marketingowe, tylko o konkretny test i konkretny zakres ochrony.
| Element oznaczenia | Znaczenie w praktyce |
|---|---|
| Cyfra 2 | Ochrona przed dostępem palcem oraz przedmiotami większymi niż 12,5 mm |
| Cyfra 0 | Brak ochrony przed wodą |
| Wniosek | Obudowa nadaje się do środowisk suchych, ale nie do miejsc narażonych na zachlapanie, kondensację lub opady |
Ja czytam to bardzo prosto: jeśli urządzenie ma pracować w suchym wnętrzu, ta ochrona bywa wystarczająca; jeśli ma choćby okazjonalnie spotkać się z wilgocią, trzeba już myśleć o wyższej klasie. I właśnie od tego zależy, czy taki wybór ma sens w domu, biurze albo pomieszczeniu technicznym.
Gdzie ta klasa sprawdza się w instalacjach elektrycznych
Najczęściej widzę ją tam, gdzie sprzęt jest osłonięty przez samą lokalizację montażu, a nie przez warunki zewnętrzne. Chodzi o wnętrza budynków, suche pomieszczenia techniczne i elementy zabudowane w taki sposób, że użytkownik nie ma z nimi stałego kontaktu.
- Rozdzielnice i aparatura w suchych pomieszczeniach, gdzie nie występuje para wodna ani pył technologiczny.
- Oprawy oświetleniowe montowane wewnątrz mieszkań, biur i korytarzy bez ryzyka zachlapania.
- Elementy automatyki schowane w szafach sterowniczych lub w zabudowie technicznej.
- Wybrane podzespoły instalacji fotowoltaicznych pracujące wewnątrz budynku, na przykład w suchym pomieszczeniu z falownikiem.
W takich zastosowaniach ważniejsza od „pancernej” obudowy bywa dostępność serwisowa, prosty montaż i dobra organizacja przestrzeni. To właśnie dlatego wielu producentów stosuje tę klasę w urządzeniach przeznaczonych do wnętrz, a nie do środowiska zewnętrznego. Następny krok to sprawdzenie, kiedy taki poziom ochrony przestaje być rozsądny.
Kiedy ta ochrona jest za słaba
Największy błąd, jaki obserwuję, to traktowanie tej klasy jak bezpiecznego minimum wszędzie. Tymczasem woda, para, pył i zabrudzenia robią ogromną różnicę, nawet jeśli urządzenie działa poprawnie przez kilka pierwszych miesięcy.
| Miejsce montażu | Ryzyko | Lepszy kierunek |
|---|---|---|
| Łazienka i strefy narażone na rozbryzgi | Para, skraplanie i przypadkowe zachlapanie | Co najmniej IP44, a często wyżej |
| Garaż, warsztat, kotłownia | Pył, okresowa wilgoć, zabrudzenia od pracy | IP44 lub IP54 |
| Pod zadaszeniem na zewnątrz | Nawiewany deszcz, kondensacja, wahania temperatury | IP54 albo IP65 |
| Bezpośrednio na elewacji lub w terenie otwartym | Opady, strugi wody, zabrudzenie, pył | IP65 lub więcej |
W praktyce nie chodzi tylko o sam deszcz. Dużo szkód robi też kondensacja, czyli wilgoć skraplająca się wewnątrz obudowy przy zmianach temperatury. Dlatego urządzenie, które „na papierze” wydaje się bezpieczne, w rzeczywistym miejscu montażu może wymagać zdecydowanie wyższej ochrony.
Jak czytać oznaczenie na obudowie i nie pomylić go z innymi parametrami
Na etykiecie lub w dokumentacji zwykle widzisz zapis w rodzaju IP, a potem dwie cyfry albo literę zastępującą brak danych. To ważne, bo wielu użytkowników myli ochronę przed wodą i ciałami stałymi z odpornością na uderzenia, a to zupełnie inne parametry.
- IP opisuje ochronę przed dostępem ciał obcych, pyłem, wodą i przypadkowym dotykiem.
- IK opisuje odporność obudowy na uderzenia mechaniczne.
- Klasa izolacji lub sposób ochrony przeciwporażeniowej mówią o czymś innym niż szczelność.
- Litera „X” oznacza brak zdefiniowanej wartości dla jednej z cyfr, a nie automatycznie słabą jakość.
To rozróżnienie ma praktyczne znaczenie przy zakupie osprzętu. Obudowa może dobrze chronić przed wodą, a jednocześnie łatwo pękać mechanicznie. Może też być bardzo wytrzymała na uderzenia, ale mieć słabą ochronę przed wilgocią. Jeśli porównujesz oferty, zawsze sprawdzam oba parametry, a nie tylko jedno oznaczenie nadrukowane na froncie.
Jak dobrać właściwy stopień ochrony do miejsca montażu
Najlepiej działa podejście od warunków, nie od ceny. Wybór zaczynam od odpowiedzi na cztery proste pytania: czy jest sucho, czy jest pył, czy urządzenie może zostać dotknięte podczas pracy i czy w pobliżu występuje woda. Dopiero potem patrzę na katalog producenta.
- Oceń miejsce montażu, a nie tylko sam produkt.
- Sprawdź, czy istnieje ryzyko zachlapania, skroplin lub mycia powierzchni.
- Ustal, czy urządzenie będzie dostępne dla użytkownika, dzieci lub przypadkowego kontaktu.
- Dodaj zapas bezpieczeństwa, jeśli warunki są zmienne albo trudno przewidywalne.
- Porównuj cały zestaw: obudowę, przepusty, drzwi, uszczelki i sposób montażu.
Właśnie tu wiele inwestycji rozjeżdża się na szczegółach. Sam korpus może mieć wyższą ochronę, ale źle dobrane przepusty kablowe albo nieszczelne wejście przewodów obniżają realną skuteczność całego rozwiązania. Dlatego przy doborze nie patrzę na jedną liczbę w izolacji, tylko na cały układ montażowy.
Co to znaczy dla instalacji fotowoltaicznych i energetycznych
W systemach energetycznych ta klasa pojawia się częściej, niż mogłoby się wydawać, ale zwykle wewnątrz budynku, a nie na zewnątrz. W instalacjach PV i automatyce budynkowej takie oznaczenie bywa odpowiednie dla elementów schowanych w suchym pomieszczeniu technicznym, na przykład w rozdzielnicy lub wewnętrznej części układu sterowania.
Gdy jednak mówimy o falowniku na nieogrzewanym poddaszu, szafie na ścianie garażu albo osprzęcie montowanym na zewnątrz, sytuacja się zmienia. Wtedy ważne stają się nie tylko krople deszczu, ale też pył, para, różnice temperatur i okresowa kondensacja. W takich warunkach zbyt niska ochrona szybko zamienia się w kosztowny problem serwisowy.
Ja patrzę na to tak: im bliżej środowiska zewnętrznego, tym mniej miejsca na kompromisy. W instalacjach energetycznych oszczędność na klasie ochrony obudowy potrafi być pozorna, bo później wraca w postaci awarii, korozji styków albo przerw w pracy urządzeń.
Jedna zasada, która najczęściej oszczędza problemów przy doborze obudowy
Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, brzmiałaby ona tak: dobieraj ochronę do najgorszego realnego scenariusza, nie do najbardziej optymistycznego. Suchy pokój w projekcie bywa suchy tylko na papierze, a garaż, piwnica czy pomieszczenie techniczne bardzo często pracują w warunkach trudniejszych, niż zakładano na początku.
Dlatego przy wyborze osprzętu i obudów sprawdzam trzy rzeczy naraz: miejsce montażu, ryzyko kontaktu z wodą oraz możliwość zabrudzenia lub zapylenia. Jeśli którykolwiek z tych elementów budzi wątpliwość, wyższy stopień ochrony zwykle jest rozsądniejszy niż minimalna oszczędność na starcie. To prosta zasada, ale w praktyce chroni przed większością błędów.
W skrócie: ten stopień ochrony nadaje się do suchych wnętrz, nie zastępuje ochrony przed wodą i nie mówi nic o odporności mechanicznej. Jeśli masz choć cień wątpliwości co do warunków pracy, wybieraj wyższą klasę i traktuj oznaczenie na obudowie jako punkt wyjścia, nie jako jedyne kryterium.
