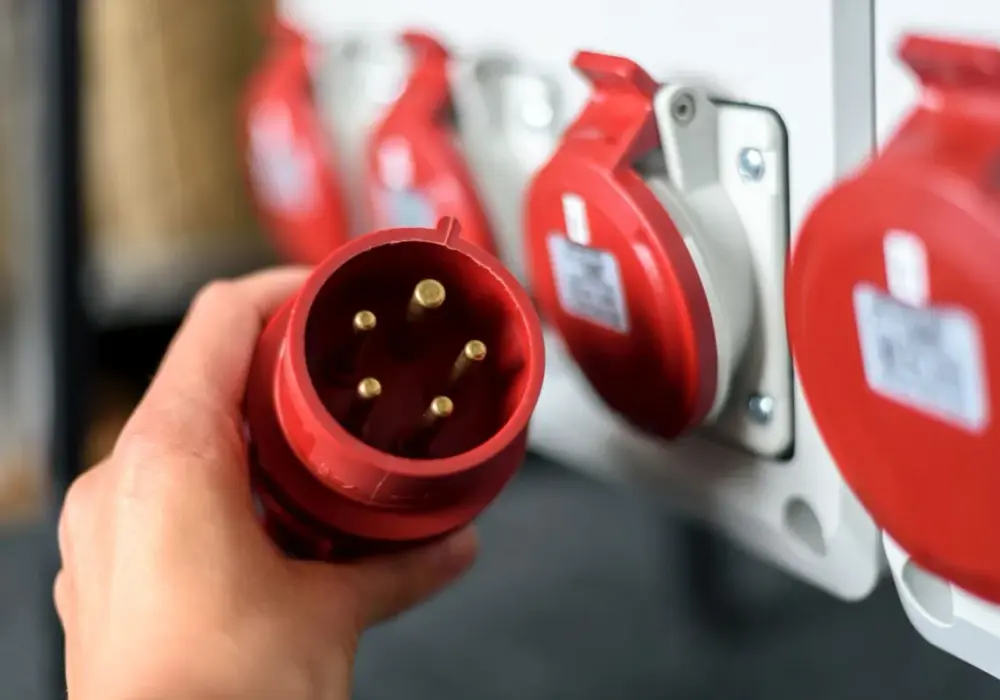

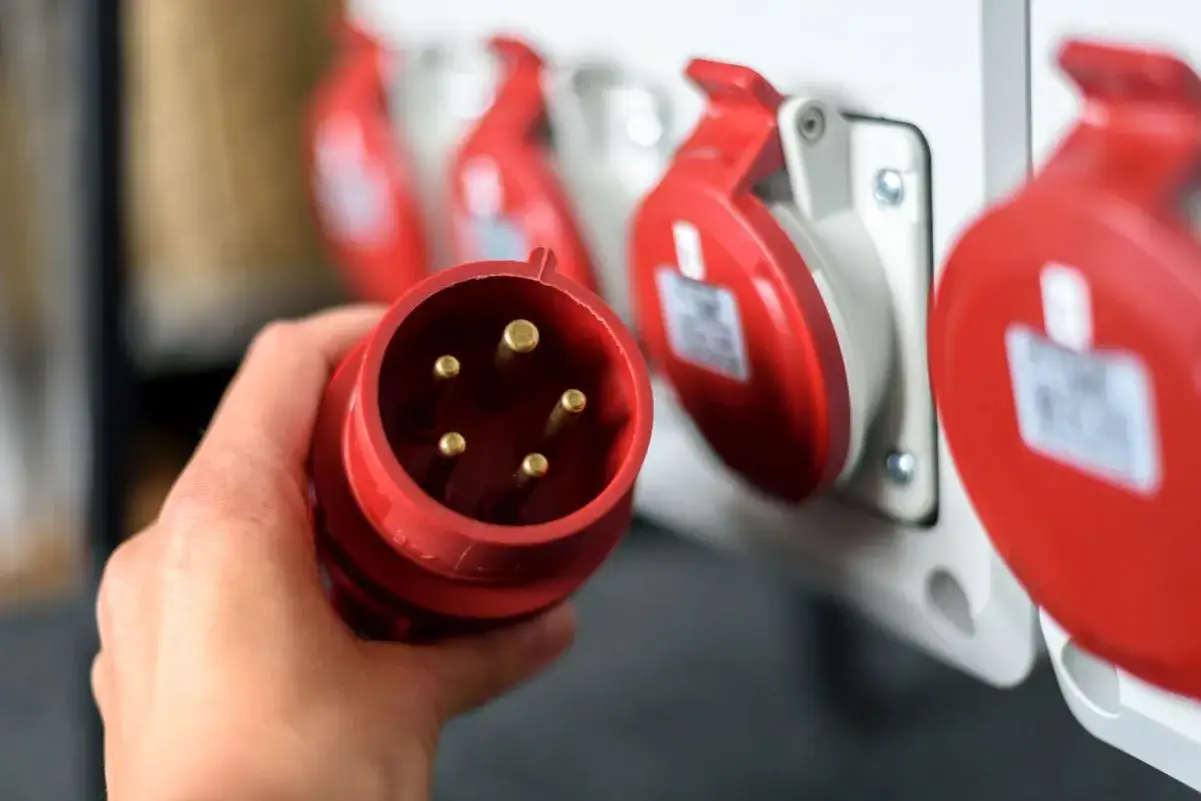

Wtyczka 5-bolcowa i kabel 4-żyłowy nie są z definicji błędem, ale tylko wtedy, gdy układ odbiornika rzeczywiście tego wymaga. Wiele osób pyta, jak podłączyć kabel 4 żyłowy do wtyczki 5 bolcowej, ale odpowiedź zależy od tego, czy potrzebny jest przewód neutralny, czy wystarczy układ trójfazowy z ochronnym. W tym artykule pokazuję, kiedy takie połączenie ma sens, jak rozpoznać żyły, jak wykonać montaż i jak uniknąć błędów, które później kończą się grzaniem styków albo wybijaniem zabezpieczeń.
Najpierw ustal, czy w ogóle potrzebujesz 5 bolców
- W złączach CEE 5P zwykle masz układ 3P+N+PE, a w 4P układ 3P+PE.
- Kabel 4-żyłowy bywa poprawny tylko w jednym z tych scenariuszy, więc nie da się dobrać połączenia „na oko”.
- PE jest obowiązkowy; neutralnego N nie wolno zastępować mostkiem z ochronnym.
- Jeśli odbiornik nie potrzebuje N, często lepszy jest właściwy wtyk 4P niż sztuczne dopasowanie 5P.
- Przed pracą odłącz zasilanie, sprawdź brak napięcia i przygotuj tulejki zaciskowe do linek.
Kiedy cztery żyły wystarczą, a kiedy trzeba zmienić rozwiązanie
W katalogach producentów 4P oznacza zwykle 3P+PE, a 5P oznacza 3P+N+PE. To nie jest kosmetyczna różnica, tylko inny układ funkcji, dlatego od tego zaczynam każdą ocenę. Jeśli urządzenie pracuje wyłącznie na trzech fazach i ma osobny przewód ochronny, cztery żyły mogą wystarczyć. Jeśli jednak w środku potrzebne jest także zasilanie 230 V dla elektroniki, sterowania albo pomocniczych układów, bez neutralnego się nie obejdzie.
| Rodzaj kabla | Co zwykle oznacza | Czy ma sens z wtyczką 5P | Co robię |
|---|---|---|---|
| 4 żyły: L1, L2, L3, PE | Trzy fazy i ochronny, bez neutralnego | Tak, jeśli odbiornik nie potrzebuje N | Podłączam L1, L2, L3 i PE, a N pozostaje niewykorzystany |
| 4 żyły: L1, L2, L3, N | Trzy fazy i neutralny, ale bez ochronnego | Nie | Nie montuję takiego połączenia, bo brakuje PE |
| 4 żyły w układzie PEN | Stary sposób prowadzenia przewodu ochronno-neutralnego | Nie jako szybka przeróbka w samej wtyczce | Traktuję to jako temat do oceny całej instalacji, nie samego złącza |
| 5 żył: L1, L2, L3, N, PE | Pełny układ 3P+N+PE | Tak | To najbardziej kompletne i najczytelniejsze rozwiązanie |
W praktyce największą różnicę robi odpowiedź na jedno pytanie: czy odbiornik naprawdę potrzebuje neutralnego. Dopiero po tej decyzji ma sens sięgać po kolory przewodów i konkretne zaciski.
Jak rozpoznać żyły i zaciski, zanim cokolwiek przykręcisz
W dobrze opisanym przewodzie sprawa jest prosta, ale w starszych kablach nie ufam wyłącznie kolorom. W nowej kolorystyce w Polsce przewód żółto-zielony to PE, niebieski to N, a przewody fazowe to najczęściej brązowy, czarny i szary. Jeśli kabel jest stary, był naprawiany albo ma nietypowe oznaczenia, sprawdzam opis techniczny i nie zakładam z góry, że barwa wystarczy.
- PE podłączam do zacisku ochronnego oznaczonego symbolem uziemienia.
- N trafia wyłącznie na zacisk neutralny, jeśli odbiornik tego wymaga.
- L1, L2, L3 przypisuję do torów fazowych zgodnie z dokumentacją urządzenia.
- Jeśli producent wtyczki podaje oznaczenia zacisków, trzymam się ich, a nie intuicji.
- Jeśli w kablu jest żyła nieużywana, izoluję ją tak, aby nie miała kontaktu z innymi zaciskami.
W instalacjach trójfazowych nie wolno też mylić PE z N, nawet jeśli „na oko” wydaje się, że urządzenie zadziała. Gdy role żył są już jasne, mogę przejść do samego montażu.
Podłączenie krok po kroku
Ja zawsze zaczynam od bezpieczeństwa, nie od śrubek. Najpierw odłączam zasilanie, a potem sprawdzam brak napięcia miernikiem dwubiegunowym, bo zwykły próbnik bywa zbyt mało pewny. Dopiero wtedy rozkręcam wtyczkę i przygotowuję przewód.
- Odłącz zasilanie i potwierdź brak napięcia na wszystkich żyłach.
- Rozkręć obudowę wtyczki i przeprowadź kabel przez dławnicę oraz element odciążający, zanim zaczniesz podłączać żyły.
- Jeśli przewód jest linkowy, załóż tulejki zaciskowe; w takich złączach to zwykle pewniejsze niż wpychanie gołych linek pod śrubę.
- Podłącz przewód ochronny do zacisku PE.
- Podłącz L1, L2 i L3 zgodnie z oznaczeniami i dokumentacją odbiornika.
- Jeśli odbiornik nie potrzebuje neutralnego, zacisk N pozostaje niewykorzystany; jeśli N jest wymagany, a nie ma go w kablu, montażu nie kończę.
- Dokręć wszystkie zaciski momentem zalecanym przez producenta, bo „na czuja” łatwo zrobić połączenie, które po czasie zacznie się grzać.
- Zamknij obudowę, sprawdź, czy kabel jest dobrze trzymany przez odciążenie, i dopiero wtedy przygotuj próbne uruchomienie.
Jeśli zasilasz silnik, po starcie sprawdzam jeszcze kierunek obrotów. Gdy jest odwrotny, zwykle wystarczy zamienić miejscami dwie fazy, ale robię to dopiero po potwierdzeniu, że uziemienie i pozostałe połączenia są poprawne.
Czego nie robić z przewodem neutralnym i ochronnym
Tu najłatwiej o błąd, bo pokusa „żeby jakoś to zadziałało” jest duża. W praktyce najgorsze są skróty, które omijają funkcję ochronną albo mieszają przewody N i PE w samej wtyczce. Takich połączeń nie traktuję jako sprytnego obejścia, tylko jako ryzyko dla obudowy urządzenia i dla użytkownika.
| Błąd | Dlaczego to problem | Lepsze rozwiązanie |
|---|---|---|
| Mostkowanie N i PE w wtyczce | Tracisz czytelny podział funkcji ochronnej i roboczej | Użyj właściwego przewodu i właściwego układu zasilania |
| Pomijanie przewodu ochronnego | Obudowa może znaleźć się pod napięciem przy uszkodzeniu izolacji | PE musi być podłączony zawsze, gdy urządzenie tego wymaga |
| Używanie niebieskiego jako fazy bez sprawdzenia | Łatwo wprowadzić chaos w oznaczeniach i późniejszy błąd serwisowy | Trzymaj się standardowej funkcji koloru albo przeprowadź pełną identyfikację żył |
| Rozdzielanie PEN w samej wtyczce | To nie jest dobre miejsce na takie przeróbki | Najpierw oceń całą instalację, najlepiej z elektrykiem |
| Brak dławnicy i odciążenia kabla | Żyły mogą się poluzować, a styk zacząć się grzać | Zawsze mechanicznie zabezpiecz kabel przed wyrywaniem |
Jeżeli urządzenie potrzebuje neutralnego, a kabel go nie ma, nie próbuję „dorzucać” go skrętką czy przypadkowym mostkiem. W tym miejscu lepiej zatrzymać montaż niż naprawiać później skutki przegrzania albo uszkodzonej izolacji.
Jak sprawdzić po montażu, czy połączenie jest naprawdę gotowe
Po złożeniu wtyczki nie kończę na stwierdzeniu, że „działa”. Sprawdzam jeszcze trzy rzeczy: ciągłość PE, brak zwarć między żyłami i poprawny kierunek pracy urządzenia, jeśli chodzi o silnik. To są proste testy, ale właśnie one najczęściej wyłapują błąd przed pierwszym obciążeniem.
- Ciągłość ochronnego PE sprawdzam jako pierwszą, bo to podstawowy warunek bezpieczeństwa.
- Brak zwarć między żyłami potwierdzam przed podaniem napięcia.
- Kierunek obrotów sprawdzam przy urządzeniach trójfazowych z napędem.
- Temperaturę obudowy kontroluję po kilku minutach pracy; wyraźne grzanie to sygnał ostrzegawczy.
- Stan dławnicy i odciążenia oglądam jeszcze raz po próbnym uruchomieniu.
Jeśli masz miernik izolacji i umiesz z niego korzystać, taki test daje jeszcze lepszy obraz jakości połączenia. Gdy jednak po montażu coś budzi wątpliwość, wracam do wyboru osprzętu zamiast ratować układ improwizacją.
Gdy masz tylko cztery żyły, wybór jest prostszy niż się wydaje
Najrozsądniej patrzeć na funkcję odbiornika, a nie na samą liczbę bolców. Jeśli urządzenie pracuje wyłącznie w trzech fazach i ma osobny przewód ochronny, wybieram układ 3P+PE i nie tworzę sztucznego neutralnego. Jeśli potrzebuje także zasilania 230 V dla sterowania, elektroniki albo osprzętu pomocniczego, właściwy będzie pełny układ 3P+N+PE i odpowiednio pięciożyłowy kabel. W starszych instalacjach z PEN nie traktuję tego jako „drobnej przeróbki” w samej wtyczce, tylko jako temat do oceny całego obwodu.
- 3P+PE wybieram wtedy, gdy neutralny nie jest potrzebny.
- 3P+N+PE wybieram wtedy, gdy odbiornik korzysta także z obwodów 230 V.
- PEN nie rozdzielam w wtyczce, bo to nie jest miejsce na uproszczenia.
Taka kolejność decyzji oszczędza najwięcej czasu: najpierw funkcja odbiornika, potem typ kabla, na końcu sam montaż. To prosta zasada, ale w instalacjach trójfazowych właśnie ona najczęściej oddziela poprawne połączenie od kosztownej poprawki.
