Układ TN-S to jeden z tych tematów, które wyglądają teoretycznie, a w praktyce decydują o bezpieczeństwie, pracy zabezpieczeń i odporności instalacji na zakłócenia. W instalacjach niskiego napięcia rozdziela się w nim przewód ochronny PE i neutralny N, co ma duże znaczenie zwłaszcza w budynkach modernizowanych, obiektach z elektroniką oraz przy źródłach energii, takich jak fotowoltaika. Poniżej rozkładam temat na czynniki pierwsze: wyjaśniam zasadę działania, pokazuję różnice względem innych układów i podpowiadam, na co uważać przy projekcie lub remoncie.

Najważniejsze wnioski o układzie TN-S

  • PE i N są prowadzone osobno, więc przewód ochronny nie powinien przenosić prądu roboczego.
  • To rozwiązanie dobrze współpracuje z wyłącznikami różnicowoprądowymi, zwłaszcza o czułości 30 mA.
  • W praktyce najlepiej sprawdza się w nowych instalacjach, modernizacjach po rozdziale PEN oraz w obiektach z elektroniką.
  • Po rozdzieleniu PE i N nie wolno ich ponownie łączyć w obwodach końcowych.
  • TN-S ułatwia diagnostykę, ogranicza zakłócenia i porządkuje ochronę przeciwporażeniową.

Czym jest układ TN-S i jak działa w praktyce

W oznaczeniu TN litera T oznacza bezpośrednie połączenie punktu neutralnego źródła z ziemią, a N mówi, że części dostępne instalacji są do tego punktu odniesione ochronnie. Litera S jest tu najważniejsza: przewód ochronny PE i neutralny N są prowadzone osobno. W prostych słowach prąd roboczy płynie przewodem N, a PE ma pozostać przewodem bezpieczeństwa, a nie częścią toru pracy urządzeń.

Ja zwykle tłumaczę to inwestorom bardzo praktycznie: jeśli w instalacji wszystko jest uporządkowane, zabezpieczenia mają czytelniejszy układ pracy, a metalowe obudowy urządzeń nie niosą niepotrzebnego prądu. To nie jest detal kosmetyczny, tylko fundament poprawnej ochrony przeciwporażeniowej i sensownego działania całej instalacji.

Właśnie dlatego TN-S najczęściej pojawia się tam, gdzie instalacja ma pracować stabilnie przez lata, a nie tylko spełniać wymagania na papierze.

Gdzie ten układ sprawdza się najlepiej

W praktyce TN-S lubi się z trzema typami obiektów: nowymi budynkami, modernizowanymi instalacjami po rozdziale PEN oraz obiektami z dużą ilością elektroniki. W 2026 roku szczególnie często spotykam go w budynkach z fotowoltaiką, magazynem energii, serwerownią, automatyką budynkową albo ładowarką EV, bo tam czysto prowadzony przewód ochronny i przewidywalna praca zabezpieczeń robią różnicę.

  • Domy i mieszkania po modernizacji - po wymianie starej instalacji łatwiej uporządkować ochronę i dodać RCD.
  • Biura i obiekty usługowe - mniej problemów z zakłóceniami w sprzęcie IT i automatyce.
  • Przemysł i małe zakłady - prostsza diagnostyka uszkodzeń i lepsza współpraca z aparaturą zabezpieczającą.
  • Instalacje z PV i magazynem energii - ważna jest stabilna referencja ochronna dla falowników i osprzętu monitorującego.

Nie oznacza to jednak, że sam napis „TN-S” rozwiązuje problem. Jeśli źródło zasilania, rozdział przewodów i uziemienie są zrobione byle jak, to nawet najlepszy układ na schemacie nie poprawi bezpieczeństwa w realnej instalacji.

Tu właśnie wychodzą na wierzch korzyści i ograniczenia, o których warto wiedzieć zanim zacznie się projekt albo remont.

Co zyskujesz, a co musisz zaplanować z góry

Największa zaleta to porządek funkcjonalny. PE nie powinien przewodzić prądu roboczego, więc łatwiej utrzymać czytelny podział funkcji ochronnych i roboczych. To pomaga w diagnostyce, zmniejsza ryzyko niepożądanych przepływów po obudowach urządzeń i zwykle poprawia współpracę z wyłącznikami różnicowoprądowymi oraz osprzętem elektronicznym.

Drugą korzyścią jest przewidywalność. Jeśli mam dobrze wykonany TN-S, to łatwiej ocenić zachowanie instalacji przy uszkodzeniu, dobrać zabezpieczenia i uniknąć części typowych problemów z „pływającym” potencjałem ochronnym. To szczególnie ważne tam, gdzie działa dużo zasilaczy impulsowych, falowników i układów sterowania.

Ograniczenia, o których nie warto zapominać

TN-S kosztuje więcej niż układ oparty na wspólnym PEN, bo wymaga większej liczby żył i konsekwentnego prowadzenia przewodów. Trzeba też pilnować rozdziału PE i N od właściwego miejsca oraz nie robić przypadkowych mostków w obwodach końcowych. Poza tym TN-S nie jest magicznym remedium na słabe uziemienie, złą selektywność zabezpieczeń albo źle dobrany osprzęt.

Jeżeli ktoś modernizuje starą instalację, zwykle ważniejsze od samej nazwy układu są: stan przewodów, jakość połączeń, miejsce rozdziału PEN i realny poziom ochrony przeciwporażeniowej. To właśnie te elementy decydują, czy instalacja będzie bezpieczna i wygodna w eksploatacji.

Żeby dobrze ocenić TN-S, trzeba go porównać z wariantami, z którymi najczęściej się go myli.

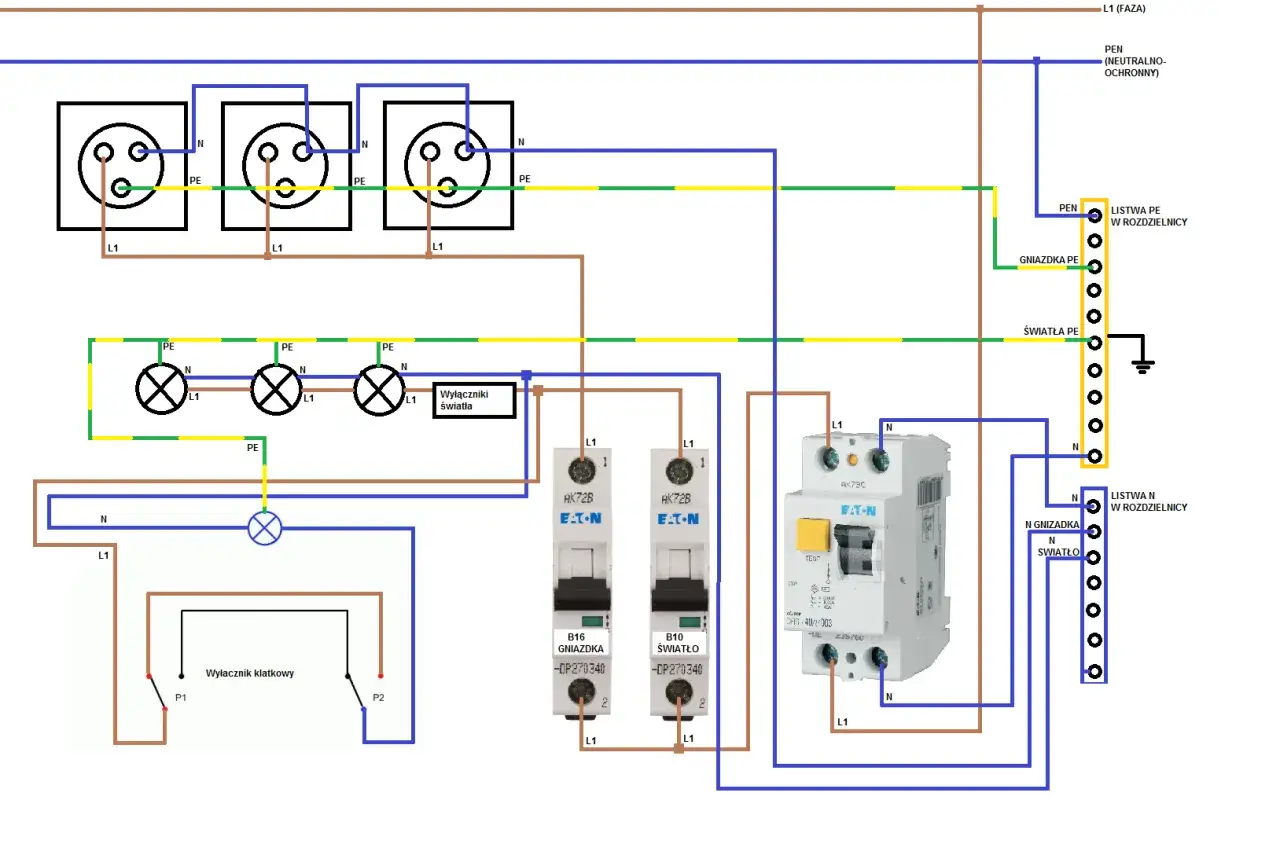

Schemat instalacji elektrycznej z gniazdkami, oświetleniem i wyłącznikami. System TN-S zapewnia bezpieczeństwo.

TN-S na tle TN-C i TN-C-S

Najwięcej nieporozumień bierze się z tego, że ludzie widzą tylko „rozdzielony przewód” i od razu nazywają instalację TN-S. A to nie zawsze prawda. TN-S, TN-C i TN-C-S różnią się tym, gdzie i czy w ogóle występuje wspólny przewód PEN.

Cecha TN-S TN-C-S TN-C
Przewody PE i N Rozdzielone w całej instalacji W części wspólne jako PEN, dalej rozdzielone Wspólne jako PEN w całym układzie
Ryzyko przy przerwaniu przewodu ochronnego Niskie, jeśli PE jest poprawnie wykonany Istotne po stronie PEN przed rozdziałem Najwyższe, bo PEN pełni dwie funkcje naraz
Współpraca z RCD Bardzo dobra Dobra po stronie, gdzie PE i N są już rozdzielone Ograniczona, na odcinku PEN nie stosuje się jej wprost
Typowe zastosowanie Nowe instalacje, wydzielone obwody, obiekty z elektroniką Modernizowane budynki, gdzie sieć zasilająca ma PEN Starsze instalacje i starsze odcinki sieci
Poziom porządku w instalacji Najbardziej czytelny Dobry, ale wymaga dyscypliny przy rozdziale Najmniej korzystny dla ochrony i diagnostyki

Jeśli mam wybrać jedną praktyczną regułę, brzmi ona tak: TN-S zaczyna się tam, gdzie kończy się jakiekolwiek mieszanie PE z N. To właśnie ten szczegół przesądza o poprawności projektu i późniejszej eksploatacji.

Sam układ to jeszcze nie wszystko - kluczowe są detale wykonania, zwłaszcza przy zabezpieczeniach i modernizacji.

Na co zwracam uwagę przy projekcie, modernizacji i fotowoltaice

Przy nowych i przebudowywanych instalacjach patrzę przede wszystkim na miejsce rozdziału PEN, jakość uziemienia oraz ciągłość przewodu PE. Jeśli rozdział wykonano poprawnie, a później nie doklejono przypadkowych mostków, instalacja jest dużo łatwiejsza do ochrony i diagnostyki. W przypadku starszych obiektów najpierw trzeba ustalić, co naprawdę zasila budynek, a dopiero potem nazywać układ po imieniu.

Rozdział PEN robi się raz i porządnie

Po rozdzieleniu PEN przewody PE i N powinny pozostać oddzielne. Nie miesza się ich w gniazdach, puszkach ani przypadkowych punktach po drodze. Jeśli w układzie wejściowym pojawia się PEN, jego minimalny przekrój jest istotny - przy miedzi przyjmuje się co najmniej 10 mm², a przy aluminium 16 mm². Dopiero poniżej miejsca rozdziału można traktować układ jako TN-S w pełnym znaczeniu.

RCD dobiera się do realnego układu

Wyłączniki różnicowoprądowe są naturalnym partnerem TN-S. W ochronie dodatkowej najczęściej spotyka się czułość 30 mA, a w wybranych zastosowaniach przeciwpożarowych 300 mA. W praktyce nie chodzi jednak o samą liczbę, tylko o sensowny podział obwodów, selektywność i to, by za miejscem rozdziału PEN nie było już żadnych połączeń PE z N.

Przeczytaj również: Wewnętrzna linia zasilająca - Jak dobrać WLZ, by nie żałować?

Fotowoltaika, magazyn energii i EV wymagają konsekwencji

Przy instalacjach PV i ładowarkach samochodowych ważna jest nie tylko moc urządzeń, ale też sposób prowadzenia przewodów ochronnych i neutralnych. Falowniki, magazyny energii i osprzęt komunikacyjny potrafią być wrażliwe na zakłócenia, więc porządek po stronie PE i N naprawdę pomaga. Zawsze sprawdzam też instrukcję producenta, bo wymagania konkretnego urządzenia mogą być bardziej restrykcyjne niż ogólna zasada dla budynku.

Właśnie tu widać, że TN-S nie jest suchą etykietą z projektu, tylko częścią szerszej decyzji o tym, jak ma pracować cała instalacja elektryczna.

Gdy te elementy są spięte razem, układ przestaje być teorią, a staje się realnym narzędziem bezpieczeństwa.

Co warto zapamiętać, zanim zamkniesz projekt instalacji

TN-S najlepiej działa tam, gdzie chce się mieć przejrzystą ochronę, łatwiejszą diagnostykę i dobrą współpracę z nowoczesnymi urządzeniami. Jeśli instalacja ma zasilać elektronikę, automatykę, fotowoltaikę albo ładowarkę EV, taki sposób prowadzenia przewodów zwykle daje więcej spokoju niż układy oparte na wspólnym PEN.

Jednocześnie nie warto traktować nazwy układu jak gwarancji bezpieczeństwa. Ostatecznie liczą się: poprawny rozdział, właściwe uziemienie, dobór zabezpieczeń, jakość wykonania i brak prowizorycznych połączeń między PE a N. Jeśli te warunki są spełnione, TN-S jest jednym z najbardziej praktycznych i czytelnych rozwiązań w instalacjach niskiego napięcia.

W dobrze zaprojektowanej instalacji właśnie takie detale decydują, czy system będzie po prostu działał, czy będzie działał przewidywalnie przez lata.

FAQ - Najczęstsze pytania

Układ TN-S to system instalacji elektrycznej niskiego napięcia, w którym przewód ochronny (PE) i neutralny (N) są prowadzone osobno na całej długości. Zapewnia to, że przewód PE nie przenosi prądu roboczego, co zwiększa bezpieczeństwo i stabilność pracy instalacji, zwłaszcza z elektroniką i RCD.

TN-S najlepiej sprawdza się w nowych instalacjach, modernizowanych budynkach (po rozdziale PEN) oraz obiektach z dużą ilością elektroniki, fotowoltaiką, magazynami energii czy ładowarkami EV. Jego zalety to łatwiejsza diagnostyka, ograniczenie zakłóceń i lepsza współpraca z zabezpieczeniami różnicowoprądowymi.

W TN-S przewody PE i N są rozdzielone na całej długości, co zapewnia najwyższy poziom bezpieczeństwa i współpracę z RCD. W TN-C występuje wspólny przewód PEN, co zwiększa ryzyko przy jego przerwaniu i ogranicza możliwość stosowania RCD. TN-C-S to układ mieszany, gdzie PEN jest rozdzielany w pewnym punkcie.

W instalacjach z fotowoltaiką, magazynami energii i ładowarkami EV, TN-S zapewnia stabilną referencję ochronną dla falowników i osprzętu. Czysto prowadzony przewód ochronny minimalizuje zakłócenia i gwarantuje przewidywalną pracę zabezpieczeń, co jest kluczowe dla wrażliwych urządzeń elektronicznych.

Kluczowe jest prawidłowe miejsce rozdziału przewodu PEN (jeśli występuje) oraz konsekwentne prowadzenie PE i N osobno – bez ponownego łączenia w obwodach końcowych. Ważna jest też jakość uziemienia i dobór wyłączników różnicowoprądowych (RCD) do realnego układu. TN-S nie zastąpi słabego uziemienia czy złego wykonania.
