Ile gniazdek na obwodzie? Limit i praktyczne zasady planowania

Najkrótsza odpowiedź na pytanie, ile gniazdek na jednym obwodzie, brzmi: w polskiej praktyce projektowej przyjmuje się zwykle maksymalnie 10 gniazd wtyczkowych, ale ja traktuję to jako górny pułap, a nie cel sam w sobie. Jeśli instalacja ma być wygodna i odporna na przeciążenia, rozsądniej planować mniejszą liczbę punktów na obwodzie, zwłaszcza tam, gdzie pracują urządzenia o większej mocy. W tym artykule pokazuję, skąd bierze się ten limit, jak liczyć gniazda i kiedy lepiej od razu rozdzielić instalację na więcej obwodów.

Jaki limit ma sens w praktyce

Jeśli patrzymy na wytyczne projektowe, to punkt odniesienia jest dość prosty: nie więcej niż 10 gniazd w jednym obwodzie. Gniazda podwójne i potrójne liczy się tu jako jeden punkt, bo chodzi o miejsce przyłączenia, a nie o liczbę otworów w ramce. To ważne rozróżnienie, bo w praktyce łatwo się pomylić i sztucznie „nabijać” liczbę gniazd.

Ja jednak nie projektuję instalacji pod samą granicę. W zwykłym domu lub mieszkaniu znacznie lepiej sprawdza się 6-8 gniazd na obwód, bo daje to większy komfort użytkowania i mniejsze ryzyko, że jeden obwód zacznie pracować na skraju możliwości. Przy obwodzie 16 A i napięciu 230 V mówimy o mocy około 3,68 kW, a to już poziom, który da się dość szybko osiągnąć, jeśli kilka urządzeń pracuje naraz.

Wniosek jest prosty: limit 10 nie oznacza, że zawsze warto z niego korzystać do końca. Im intensywniej używane pomieszczenie, tym szybciej opłaca się zejść z liczbą punktów i przejść do podziału na kolejne obwody.

Od czego zależy, czy obwód będzie jeszcze bezpieczny

Na liczbę gniazd wpływa nie tylko sam przepis czy wytyczna, ale przede wszystkim to, co realnie będzie do nich podłączane. Dwa pokoje z ładowarkami, komputerem i lampami LED to zupełnie inna historia niż kuchnia z czajnikiem, ekspresem, mikrofalą i zmywarką. W pierwszym przypadku obwód może pracować lekko, w drugim bardzo szybko zbliżysz się do granicy obciążenia.

• Moc odbiorników - im więcej urządzeń 1-2 kW, tym szybciej potrzebny osobny obwód.
• Jednoczesność pracy - nie liczy się tylko to, ile sprzętów masz w domu, ale ile z nich może działać naraz.
• Długość przewodu - dłuższa trasa oznacza większe spadki napięcia i mniejszy komfort pracy instalacji.
• Przekrój i zabezpieczenie - dla gniazd najczęściej spotkasz przewód 3x2,5 mm² i zabezpieczenie B16, ale dobór zawsze powinien wynikać z projektu, a nie z przyzwyczajenia.
• Rodzaj pomieszczenia - kuchnia, łazienka, garaż czy gabinet mają zupełnie inne profile obciążenia.
• Rezerwa na przyszłość - dziś działa router i laptop, a za rok może dojść klimatyzacja, drukarka, ładowarka do roweru elektrycznego albo inne stałe odbiorniki.

W praktyce najprostszy test brzmi tak: jeśli na jednym obwodzie mogą pojawić się urządzenia o łącznej mocy zbliżonej do kilku kilowatów, nie ma sensu upychać tam kolejnych punktów tylko po to, żeby „zmieścić się w limicie”. Właśnie dlatego samą liczbę gniazd zawsze zestawiam z mocą urządzeń i długością obwodu.

Ta zasada od razu prowadzi do kolejnego kroku, czyli do tego, jak rozplanować obwody w konkretnych pomieszczeniach, a nie tylko w arkuszu kalkulacyjnym.

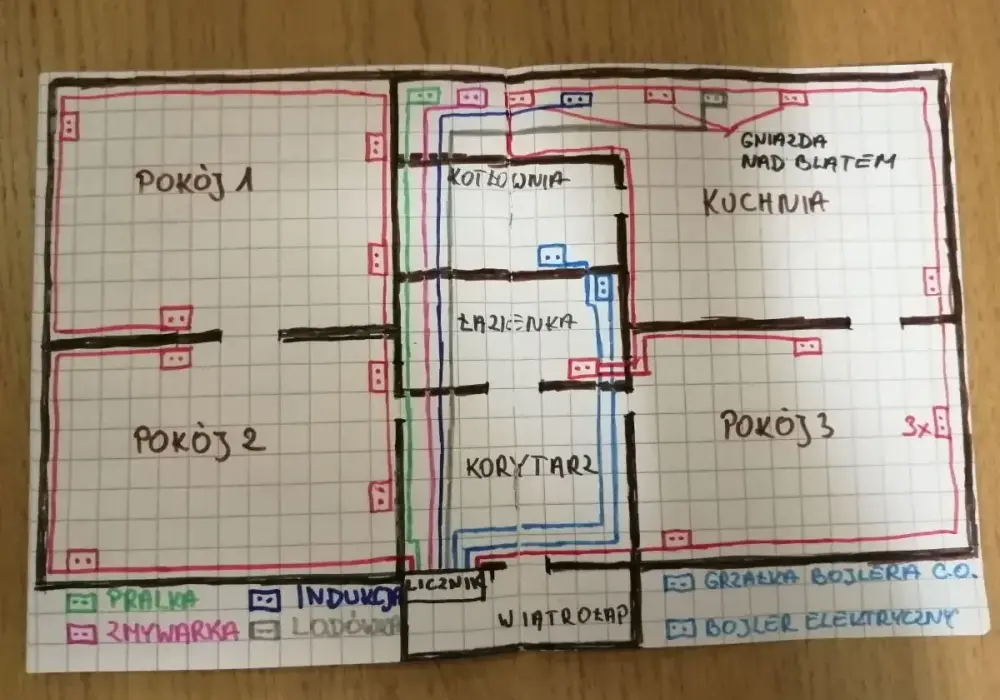

Jak rozplanować obwody w mieszkaniu i domu

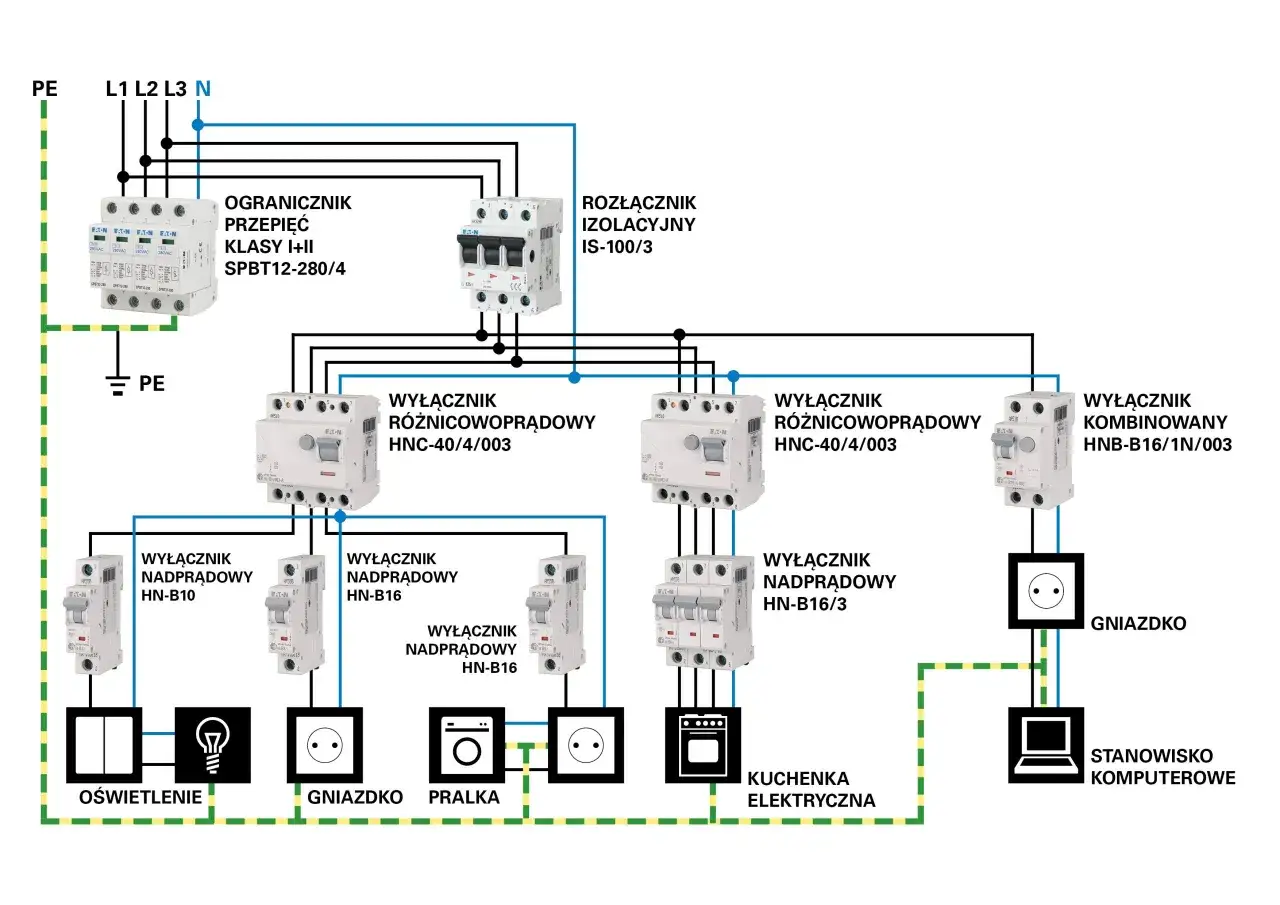

W mieszkaniu nie planuje się instalacji jako jednego wspólnego „łańcucha gniazdek”. Warunki techniczne wymagają, żeby wydzielić osobne obwody dla oświetlenia, gniazd ogólnego przeznaczenia, gniazd w łazience, gniazd w kuchni oraz odbiorników wymagających indywidualnego zabezpieczenia. To bardzo sensowne podejście, bo ogranicza skutki awarii i ułatwia późniejszą eksploatację.

Ja przy planowaniu dzielę dom na strefy użytkowe, a nie tylko na metry kwadratowe. Dzięki temu obwody są bardziej przewidywalne, a użytkownik nie zastanawia się po awarii, dlaczego odcięło pół mieszkania. Poniższa tabela pokazuje, jak zwykle podchodzę do najważniejszych pomieszczeń.

W praktyce największy błąd to wpychanie całej kuchni, łazienki i części salonu pod jeden obwód tylko dlatego, że „fizycznie się da”. Da się, ale instalacja traci wtedy sens użytkowy. Lepiej zrobić jeden obwód więcej na etapie projektu niż później żyć z częstym wybijaniem zabezpieczenia.

Gdy obwody są już rozpisane według funkcji, można dopiero sensownie policzyć same gniazda i sprawdzić, czy nic nie zostało źle zaliczone.

Jak liczyć gniazda bez mylenia punktów z urządzeniami

Najwięcej zamieszania robią gniazda wielokrotne. W projektowaniu liczy się je jako jeden punkt, więc podwójne i potrójne ramki nie oznaczają automatycznie dwóch albo trzech gniazd w bilansie obwodu. To samo dotyczy stałych punktów montażowych na ścianie, a nie pojedynczych otworów w osprzęcie.

• Gniazdo pojedyncze - liczę jako 1.
• Gniazdo podwójne lub potrójne - liczę jako 1 punkt montażowy.
• Gniazdo dla sprzętu dużej mocy - zwykle traktuję jako osobny, dedykowany obwód.
• Listwa zasilająca - nie zwiększa możliwości obwodu, tylko rozdziela to, co już jest dostępne.
• Gniazda nadblatowe w kuchni - liczę osobno, nawet jeśli używane są tylko sezonowo lub „na chwilę”.

Praktyczny przykład jest prosty: jeśli masz cztery punkty z gniazdami podwójnymi i dwa pojedyncze, to w bilansie mówisz o sześciu punktach, a nie o dziesięciu. To drobiazg, ale właśnie na takich drobiazgach psuje się cały projekt. Dobrze policzona liczba punktów pozwala potem sensownie rozdzielić obwody, zanim pojawią się problemy z przeciążeniem.

Takie liczenie prowadzi już wprost do błędów, które widzę najczęściej przy projektach i remontach.

Najczęstsze błędy, które widzę przy planowaniu

W instalacjach elektrycznych największe problemy rzadko wynikają z jednego poważnego błędu. Najczęściej to kilka pozornie małych decyzji, które razem robią bałagan. Oto rzeczy, które naprawdę warto wyłapać wcześniej:

• Zbyt wiele gniazd na jednym obwodzie - formalnie może jeszcze przejdziesz przez limit, ale praktycznie robisz sobie problem na lata.
• Kuchnia podłączona razem z pokojami - to jeden z najsłabszych układów, bo kuchnia generuje największe skoki obciążenia.
• Brak osobnych obwodów dla dużych odbiorników - pralka, zmywarka, piekarnik i ogrzewacz wody nie powinny walczyć o ten sam bezpiecznik.
• Ignorowanie jednoczesności pracy - trzy małe urządzenia potrafią obciążyć obwód bardziej niż jeden większy sprzęt.
• Planowanie bez rezerwy - dziś wystarcza laptop i telewizor, ale za chwilę dochodzi klimatyzacja, ładowarka do roweru albo domowe biuro.
• Traktowanie przedłużaczy jako stałego rozwiązania - to wygodne doraźnie, ale nie powinno zastępować dobrze zaprojektowanej instalacji.
• Zbyt mała rozdzielnica - jeśli nie zostawisz miejsca na kolejne zabezpieczenia, każda rozbudowa kończy się kompromisem zamiast porządku.

Ja najbardziej nie lubię projektów robionych „na styk”. Taki układ zwykle działa tylko na papierze, a w rzeczywistości szybko wychodzi na jaw, że potrzeba jeszcze jednego obwodu, jednego zabezpieczenia albo choćby lepszego podziału stref.

To prowadzi do ostatniej rzeczy, która ma największe znaczenie, jeśli instalacja ma służyć bez poprawek przez wiele lat.

Jak zostawić margines, żeby instalacja nie była ciasna od początku

Najbezpieczniej myśleć o instalacji nie jak o zestawie gniazd, ale jak o systemie obwodów, które mają działać wygodnie także po zmianie wyposażenia domu. W praktyce zaczynam od urządzeń o mocy powyżej 2 kW, potem wydzielam kuchnię i łazienkę, a dopiero później rozkładam zwykłe gniazda w pokojach. Dzięki temu nie trzeba później „ratować” projektu gniazdkami z przedłużacza.

• Zacznij od sprzętów dużej mocy.
• Rozdziel kuchnię, łazienkę i strefy dzienne.
• Celuj w 6-8 gniazd tam, gdzie obciążenie jest największe.
• Zostaw miejsce w rozdzielnicy na przyszłą rozbudowę.
• Sprawdź, czy obwody mają sens także po dodaniu nowych urządzeń za 2-3 lata.

Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę: nie projektuj instalacji pod maksymalną liczbę gniazd, tylko pod realny sposób korzystania z domu. W nowoczesnych budynkach, zwłaszcza tam, gdzie pojawia się fotowoltaika, pompa ciepła, klimatyzacja czy ładowanie samochodu, taki zapas szybko okazuje się tańszy niż późniejsze poprawki. Dobrze rozplanowane obwody dają spokój, a nie tylko zgodność na papierze.
