Pomiar napięcia multimetrem to umiejętność, która może być niezwykle przydatna w codziennym życiu, zwłaszcza dla osób zajmujących się elektroniką lub majsterkowaniem. Właściwe użycie tego narzędzia pozwala na dokładne określenie wartości napięcia w różnych obwodach elektrycznych, co jest kluczowe dla bezpieczeństwa i efektywności działania urządzeń. W tym artykule przedstawimy proste kroki do pomiaru napięcia AC i DC, a także omówimy istotne środki ostrożności, które pomogą uniknąć błędów i zagrożeń związanych z pracą z elektrycznością.
Multimetr to wszechstronne narzędzie, które, jeśli jest używane prawidłowo, może znacznie ułatwić życie. Zrozumienie, jak ustawić urządzenie, podłączyć sondy oraz jak interpretować wyniki, jest kluczowe dla każdego, kto chce bezpiecznie i skutecznie mierzyć napięcie. W dalszej części artykułu znajdziesz szczegółowe instrukcje oraz porady, które pomogą Ci w tej czynności.
Najważniejsze informacje:
- Przed rozpoczęciem pomiaru upewnij się, że multimetr jest w dobrym stanie i ma wystarczającą moc.
- Podłącz czarny przewód do gniazda COM, a czerwony do gniazda V/Ω/f lub V.
- Dla napięcia stałego ustaw przełącznik na V=, a dla napięcia przemiennego na V~.
- Przy pomiarze napięcia w gniazdkach elektrycznych używaj trybu ACV oraz odpowiedniego zakresu.
- W przypadku pomiarów przekraczających 30 Vrms AC/DC zachowaj szczególną ostrożność.
- Podczas pomiaru napięcia stałego, upewnij się, że sondy są podłączone zgodnie z biegunowością.
Jak mierzyć napięcie AC i DC multimetrem w prostych krokach
Pomiar napięcia za pomocą multimetru to kluczowa umiejętność, która pozwala na dokładne określenie wartości napięcia w różnych obwodach elektrycznych. Aby to zrobić, należy najpierw włączyć urządzenie i upewnić się, że nie wyświetla się symbol baterii, co mogłoby wskazywać na jej niskie napięcie. Właściwe ustawienie multimetru jest niezbędne, aby uzyskać precyzyjne wyniki pomiarów.
Po włączeniu multimetru, należy podłączyć sondy: czarny przewód do gniazda oznaczonego COM (common), a czerwony do gniazda oznaczonego V/Ω/f lub V, które służy do pomiaru napięcia, oporu i częstotliwości. Dla pomiaru napięcia stałego (DC) ustaw przełącznik funkcji na V=, a dla napięcia przemiennego (AC) na V~. Warto zacząć od najwyższego zakresu, np. 600 V, a następnie stopniowo go zmniejszać, aby uzyskać większą dokładność pomiaru.

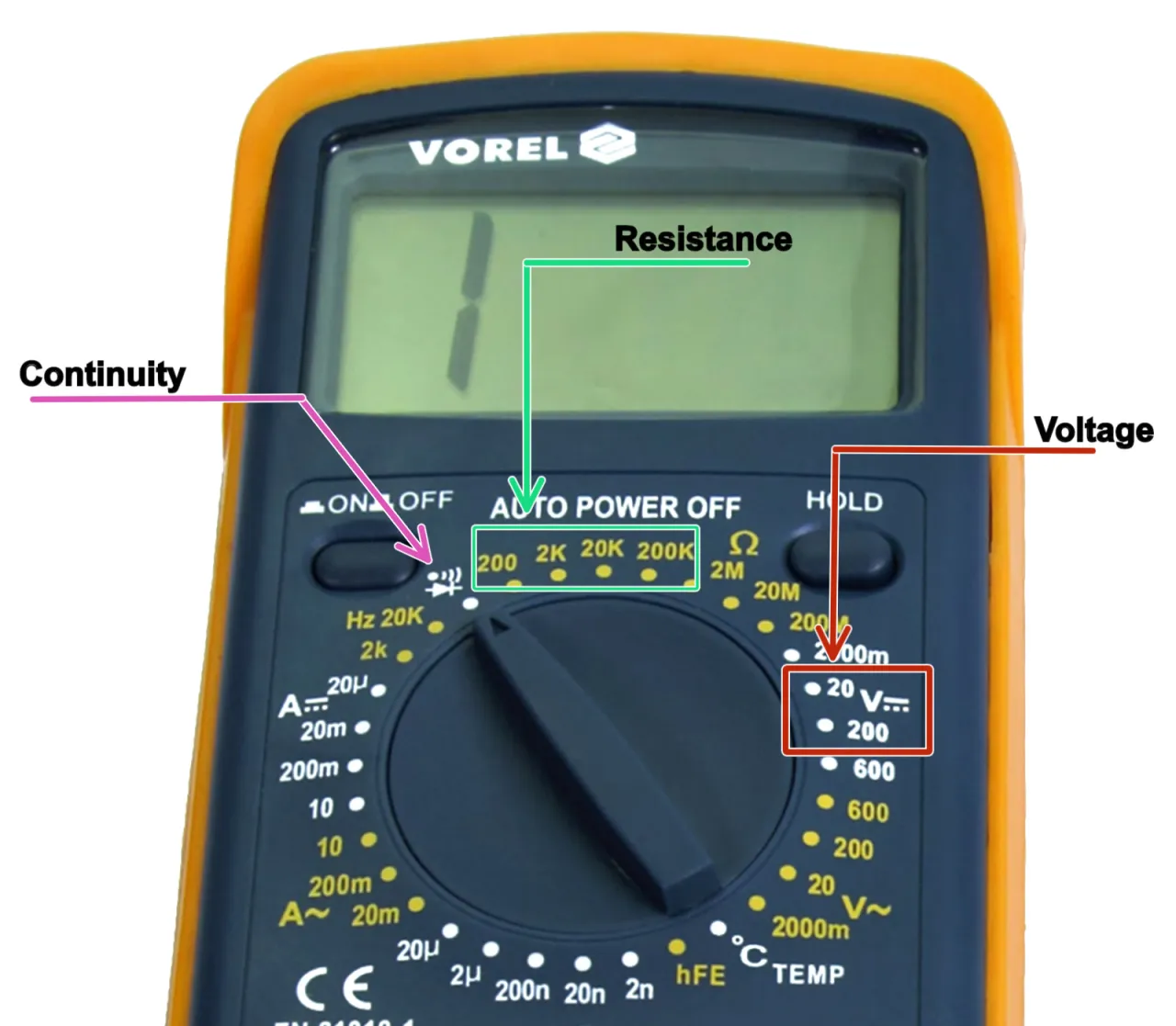

Ustawienia multimetru dla pomiaru napięcia AC i DC
Aby właściwie mierzyć napięcie AC i DC, kluczowe jest ustawienie odpowiednich parametrów na multimetru. W przypadku napięcia stałego (DC), przełącznik funkcji powinien być ustawiony na V=, co pozwoli na pomiar napięcia w obwodach stałoprądowych, jak np. baterie. Dla napięcia przemiennego (AC) ustaw przełącznik na V~, co jest niezbędne do pomiaru napięcia w gniazdkach elektrycznych.
Warto również zwrócić uwagę na zakresy pomiarowe. W przypadku multimetrów z automatycznym wyborem zakresu, urządzenie samo dobierze odpowiedni zakres, co znacznie upraszcza proces pomiaru. Dla ręcznych multimetrów, jeśli nie jesteś pewien wartości, zawsze lepiej zacząć od najwyższego zakresu, aby uniknąć uszkodzenia miernika.

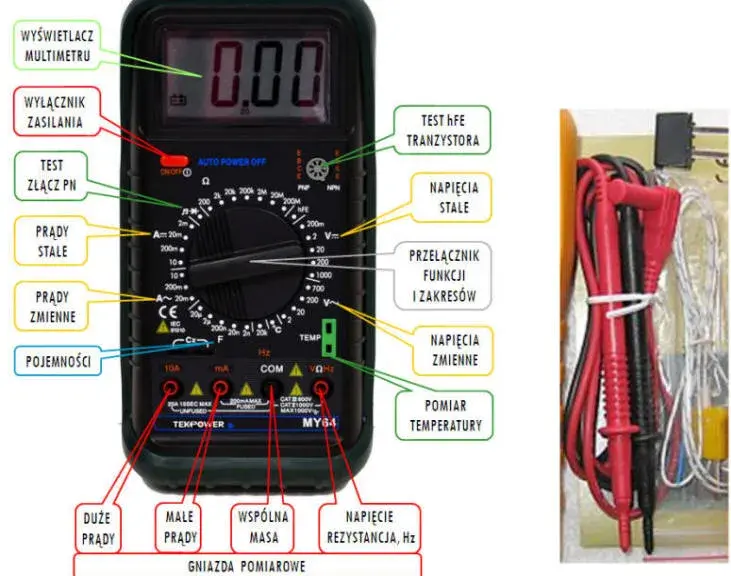

Jak prawidłowo podłączyć sondy do multimetru
Podłączenie sond do multimetru to kluczowy krok, który wpływa na dokładność pomiarów. Czarny przewód należy podłączyć do gniazda oznaczonego COM (common), natomiast czerwony przewód do gniazda oznaczonego V/Ω/f lub V, co umożliwia pomiar napięcia, oporu i częstotliwości. Ważne jest, aby zawsze zwracać uwagę na polaryzację, szczególnie podczas pomiaru napięcia stałego (DC).Przy pomiarach napięcia stałego, czerwona sonda powinna być podłączona do bieguna dodatniego, a czarna do bieguna ujemnego. Jeśli sondy zostaną zamienione, na wyświetlaczu multimetru pojawi się znak minus, co wskazuje na odwrotną polaryzację. Dlatego prawidłowe podłączenie sond jest nie tylko istotne dla dokładnych pomiarów, ale także dla bezpieczeństwa użytkownika.
Bezpieczeństwo przy pomiarze napięcia w gniazdkach elektrycznych
Podczas pomiaru napięcia w gniazdkach elektrycznych niezwykle ważne jest zachowanie odpowiednich środków ostrożności. Zawsze używaj izolowanych narzędzi, które są zaprojektowane do pracy z prądem elektrycznym, aby zminimalizować ryzyko porażenia. Zaleca się również noszenie rękawic ochronnych oraz używanie obuwia z gumową podeszwą, co dodatkowo zwiększa bezpieczeństwo podczas pracy z napięciem.
Przed przystąpieniem do pomiaru, upewnij się, że multimetr jest ustawiony na odpowiedni tryb (ACV) oraz że wybrany zakres pomiarowy jest zgodny z wartością, którą zamierzasz zmierzyć. Podczas podłączania sond do gniazdka, zawsze podłącz czarną sondę do gniazda neutralnego (żółto-zielonego), a czerwoną do gniazda fazowego. Taka procedura nie tylko zapewnia dokładne wyniki, ale także chroni użytkownika przed niebezpieczeństwem.
Jak unikać błędów przy pomiarach wysokich napięć
Podczas pomiarów wysokich napięć, istnieje kilka powszechnych błędów, których warto unikać. Po pierwsze, upewnij się, że multimetr jest ustawiony na odpowiedni zakres pomiarowy, aby uniknąć uszkodzenia urządzenia. Pomiar na zbyt niskim zakresie może prowadzić do błędnych odczytów lub nawet uszkodzenia multimetru.
Innym częstym błędem jest niewłaściwe podłączenie sond. Zawsze pamiętaj o polaryzacji, zwłaszcza przy pomiarze napięcia stałego. Zamiana sond może skutkować nie tylko błędnymi wynikami, ale również uszkodzeniem sprzętu. Aby uniknąć tych problemów, zawsze sprawdzaj, czy wszystkie ustawienia są poprawne przed przystąpieniem do pomiaru.
Rozwiązywanie problemów z pomiarami multimetrem
Podczas korzystania z multimetru mogą występować różne problemy, które wpływają na dokładność pomiarów. Kluczowe jest umiejętne interpretowanie wyników, aby zrozumieć, co mogą oznaczać nieprawidłowe odczyty. Na przykład, jeśli wartość na wyświetlaczu jest znacznie niższa niż oczekiwana, może to wskazywać na błędne ustawienie zakresu lub niewłaściwe podłączenie sond. Z kolei zbyt wysokie wartości mogą sugerować, że multimetr został ustawiony na niewłaściwy typ pomiaru (np. AC zamiast DC).
Warto również zwrócić uwagę na inne powszechne problemy, takie jak uszkodzone przewody sond lub zanieczyszczone złącza. Jeśli odczyty są niestabilne, sprawdź, czy sondy są prawidłowo podłączone i czy nie mają widocznych uszkodzeń. W przypadku, gdy multimetr nie reaguje, upewnij się, że bateria jest naładowana oraz że urządzenie jest włączone. Regularne sprawdzanie sprzętu i jego konserwacja pozwalają na uniknięcie wielu problemów, zapewniając dokładne pomiary.
Jak interpretować wyniki pomiarów i ich odczyty
Odczyty z multimetru mogą być różne w zależności od mierzonych wartości. Aby prawidłowo interpretować wyniki, należy zwrócić uwagę na jednostki, w jakich są wyrażone. Na przykład, dla napięcia stałego (DC) odczyt będzie wyświetlany w woltach (V), natomiast dla napięcia przemiennego (AC) również w woltach, ale z oznaczeniem AC. Ważne jest, aby dobrze zrozumieć, co oznaczają te wyniki i jakie mają znaczenie w kontekście mierzonych obwodów.
Jeśli na wyświetlaczu pojawia się znak minus, oznacza to, że sondy zostały zamienione, co wskazuje na odwrotną polaryzację. W przypadku pomiarów oporu, odczyt będzie wyrażony w omach (Ω), a dla pomiarów natężenia prądu w amperach (A). Zrozumienie tych jednostek oraz ich znaczenia jest kluczowe dla skutecznego korzystania z multimetru i zapewnienia dokładnych wyników pomiarów.
Najczęstsze błędy i jak je naprawić podczas pomiarów
Podczas korzystania z multimetru, mogą występować różne częste błędy, które wpływają na dokładność pomiarów. Jednym z najczęstszych problemów jest niewłaściwe ustawienie zakresu. Użytkownicy często zapominają zmienić zakres pomiarowy, co prowadzi do błędnych odczytów. Na przykład, jeśli ustawisz multimetr na pomiar napięcia stałego (DC), a mierzysz napięcie przemienne (AC), wyniki będą niepoprawne.
Kolejnym powszechnym błędem jest zamiana sond podczas pomiaru napięcia stałego, co skutkuje odczytem z odwrotną polaryzacją. Użytkownicy powinni zawsze upewnić się, że czarna sonda jest podłączona do bieguna ujemnego, a czerwona do dodatniego. Inny problem to zanieczyszczone złącza sond, które mogą prowadzić do niestabilnych lub nieczytelnych wyników. Regularna konserwacja sprzętu i sprawdzanie jego stanu mogą pomóc w uniknięciu tych błędów.
- Upewnij się, że multimetr jest ustawiony na odpowiedni zakres przed pomiarem.
- Sprawdź, czy sondy są prawidłowo podłączone, aby uniknąć błędnych odczytów.
- Regularnie kontroluj stan sond i złączy, aby zapewnić stabilne pomiary.
Czytaj więcej: Jak używać multimetru - uniknij błędów i mierz precyzyjnie
Jak wykorzystać multimetr do zaawansowanej diagnostyki urządzeń
Multimetr to nie tylko narzędzie do podstawowego pomiaru napięcia, ale również potężne urządzenie do zaawansowanej diagnostyki elektrycznych i elektronicznych urządzeń. Dzięki funkcjom pomiaru oporu i ciągłości obwodu, można go wykorzystać do identyfikacji uszkodzeń w przewodach oraz komponentach. Na przykład, jeśli urządzenie nie działa, można użyć multimetru do sprawdzenia, czy nie ma przerwy w obwodzie, co pozwala na szybsze zlokalizowanie problemu.
Dodatkowo, w miarę jak technologia się rozwija, multimetry stają się coraz bardziej zaawansowane, oferując funkcje takie jak pomiar częstotliwości czy analiza sygnałów. Te funkcje mogą być szczególnie przydatne w diagnostyce układów audio, gdzie ważne jest zrozumienie, jak sygnały elektryczne wpływają na jakość dźwięku. Używając multimetru do analizy częstotliwości, można dostrzec nieprawidłowości, które mogą wpływać na wydajność urządzeń audio, co pozwala na optymalizację ich działania.
