Jak obsługiwać multimetr: proste kroki i najczęstsze błędy do uniknięcia

Multimetr to niezwykle przydatne narzędzie, które pozwala na pomiar różnych parametrów elektrycznych, takich jak napięcie, prąd czy rezystancja. Aby uzyskać dokładne wyniki pomiarów, ważne jest, aby poprawnie ustawić urządzenie i podłączyć przewody. W tym artykule przedstawimy proste kroki, które pomogą Ci w efektywnej obsłudze multimetru oraz wskażemy najczęstsze błędy, które mogą prowadzić do nieprawidłowych odczytów.

Znajomość podstawowych zasad działania multimetru pozwoli Ci nie tylko na dokładne pomiary, ale także na uniknięcie potencjalnych zagrożeń związanych z jego użytkowaniem. Przekonaj się, jak łatwo można obsługiwać to urządzenie, aby stało się ono nieodłącznym elementem Twojego warsztatu czy domowego laboratorium elektrycznego.

Najistotniejsze informacje:

• Ustaw multimetr na odpowiedni tryb pomiaru: napięcie (V), prąd (A) lub rezystancja (Ω).
• Czarny przewód podłącz do gniazda COM, a czerwony do odpowiedniego gniazda pomiarowego.
• Przy pomiarze napięcia stałego (DC) zwracaj uwagę na polaryzację przewodów.
• Pomiar prądu wymaga szeregowego podłączenia multimetru w obwodzie.
• Przed pomiarem sprawdź stan przewodów i obudowy urządzenia.
• Unikaj dotykania sond podczas pomiaru, aby nie doznać porażenia prądem.
• W przypadku niejasnych wartości na wyświetlaczu, sprawdź ustawienia i podłączenie sond.
• Nieprawidłowe podłączenie sond może prowadzić do uszkodzenia multimetru lub błędnych wyników.

Jak ustawić multimetr, aby uzyskać dokładne pomiary

Aby uzyskać dokładne pomiary za pomocą multimetru, kluczowe jest prawidłowe ustawienie urządzenia. W pierwszej kolejności należy upewnić się, że multimetr jest ustawiony na odpowiedni tryb pomiaru, który odpowiada rodzajowi mierzonych parametrów, takich jak napięcie, prąd czy rezystancja. Właściwe ustawienie pozwala uniknąć błędnych odczytów i zwiększa bezpieczeństwo podczas pomiarów.

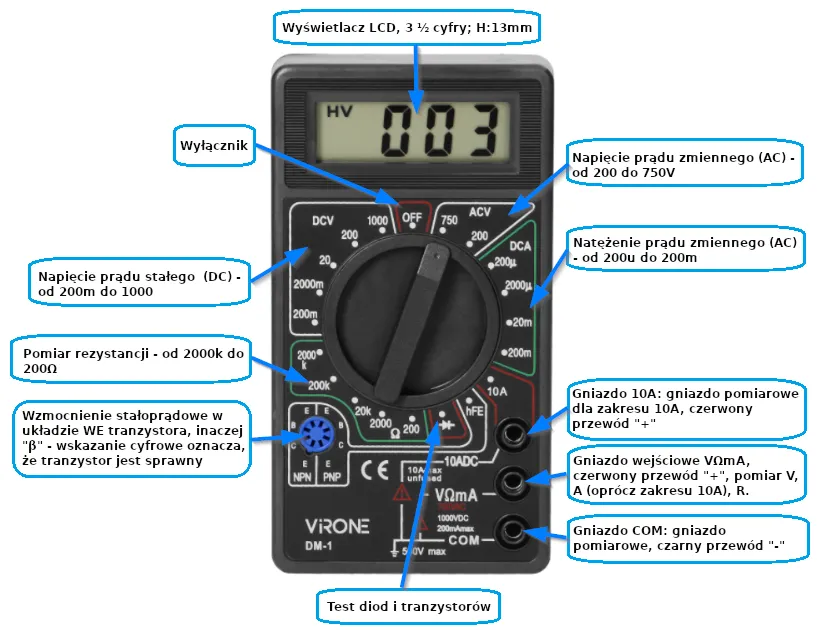

Ważne jest również, aby przed rozpoczęciem pomiaru sprawdzić, czy przewody pomiarowe są prawidłowo podłączone. Czarny przewód zawsze powinien być podłączony do gniazda oznaczonego jako COM, natomiast czerwony do gniazda odpowiedniego dla planowanego pomiaru, na przykład VΩmA dla napięcia i małych prądów, lub A dla dużych prądów. Pamiętaj, że wybór właściwego zakresu pomiarowego ma kluczowe znaczenie dla dokładności wyników.

Wybór odpowiedniego trybu pomiaru dla twoich potrzeb

Multimetry oferują różne tryby pomiaru, w tym napięcie (V), prąd (A) oraz rezystancję (Ω). Wybór odpowiedniego trybu zależy od tego, co chcesz zmierzyć. Na przykład, jeśli chcesz sprawdzić napięcie w obwodzie, ustaw multimetr na tryb napięcia. Dla pomiaru prądu musisz ustawić multimetr w tryb prądu, a dla pomiaru rezystancji – w tryb rezystancji.

• Tryb napięcia (V) jest używany do pomiarów napięcia stałego (DC) oraz przemiennego (AC).
• Tryb prądu (A) pozwala na pomiar natężenia prądu w obwodzie, co wymaga podłączenia multimetru szeregowo.
• Tryb rezystancji (Ω) jest używany do pomiaru oporu elektrycznego elementów obwodu.

Jak podłączyć przewody pomiarowe, aby uniknąć błędów

Podłączenie przewodów pomiarowych do multimetru jest kluczowym krokiem, który wpływa na dokładność pomiarów. Zawsze należy pamiętać, aby czarny przewód pomiarowy podłączyć do gniazda oznaczonego jako COM, co jest standardem w większości multimetrów. Czerwony przewód powinien być podłączony do gniazda odpowiedniego dla planowanego pomiaru, na przykład VΩmA dla pomiarów napięcia i małych prądów lub A dla dużych prądów. Przed każdym pomiarem warto upewnić się, że przewody są w dobrym stanie i nie mają uszkodzeń.

Ważne jest, aby unikać błędów podczas podłączania przewodów. Częstym błędem jest podłączenie czerwonego przewodu do gniazda COM zamiast do odpowiedniego gniazda pomiarowego. Taki błąd może prowadzić do błędnych odczytów lub nawet uszkodzenia multimetru. Dodatkowo, przy pomiarze napięcia stałego (DC) należy zwracać uwagę na polaryzację, podłączając czerwony przewód do punktu dodatniego, a czarny do ujemnego. W przypadku napięcia przemiennego (AC) kolejność podłączenia nie ma znaczenia, ale zawsze warto sprawdzić, czy multimetr jest ustawiony na właściwy tryb.

Jak przeprowadzać pomiary napięcia, prądu i rezystancji

Pomiar napięcia, prądu i rezystancji to podstawowe funkcje multimetru, które wymagają zrozumienia odpowiednich procedur. W każdym przypadku ważne jest, aby ustawić multimetr na właściwy tryb pomiaru przed rozpoczęciem. Pomiar napięcia najczęściej wykonuje się poprzez podłączenie multimetru równolegle do badanego elementu, co pozwala na uzyskanie dokładnych wyników. Pamiętaj, że przy pomiarze napięcia stałego (DC) musisz zwrócić uwagę na polaryzację przewodów.

Podczas pomiaru prądu multimetr musi być wpięty szeregowo w obwód. To oznacza, że prąd musi przepływać przez multimetr, aby mógł on zmierzyć jego wartość. Przed dokonaniem pomiaru prądu zawsze upewnij się, że wybrany zakres jest odpowiedni dla oczekiwanej wartości. Na przykład, aby zmierzyć prąd w obwodzie samochodowym, warto najpierw wyłączyć zasilanie i odczekać chwilę, aby upewnić się, że wszystkie urządzenia są wyłączone.

W przypadku pomiaru rezystancji multimetr należy podłączyć do elementu, którego opór chcesz zmierzyć. Upewnij się, że obwód jest wyłączony, ponieważ pomiar rezystancji w obwodzie zasilanym może prowadzić do błędnych wyników. Po podłączeniu przewodów do badanego elementu, odczytaj wartość z wyświetlacza multimetru. Pamiętaj, że niektóre multimetry mają funkcję auto-range, która automatycznie dostosowuje zakres pomiarowy do mierzonych wartości.

Typ pomiaru	Kroki do wykonania
Napięcie	Podłącz równolegle do badanego elementu, ustaw na V, sprawdź polaryzację.
Prąd	Wpięty szeregowo w obwód, ustaw na A, upewnij się, że obwód jest wyłączony.
Rezystancja	Podłącz do elementu, ustaw na Ω, upewnij się, że obwód jest wyłączony.

Techniki pomiaru napięcia stałego i przemiennego

Pomiar napięcia stałego (DC) i przemiennego (AC) wymaga zastosowania różnych technik, które są kluczowe dla uzyskania dokładnych wyników. Przy pomiarze napięcia stałego, ważne jest, aby zwrócić uwagę na polaryzację przewodów — czerwony przewód powinien być podłączony do punktu dodatniego, a czarny do ujemnego. W przypadku napięcia przemiennego, kolejność podłączenia przewodów nie ma znaczenia, co sprawia, że jest to prostsza operacja. Aby zmierzyć napięcie, multimetr należy podłączyć równolegle do badanego elementu, co pozwala na pomiar napięcia na tym elemencie.

Na przykład, aby sprawdzić kondycję akumulatora samochodowego, multimetr powinien być ustawiony na pomiar DCV. Po podłączeniu przewodów do akumulatora, działający akumulator powinien pokazywać około 12,5 V. W przypadku pomiaru napięcia przemiennego, jak w gniazdku elektrycznym, również podłączamy multimetr równolegle, ale nie musimy zwracać uwagi na polaryzację. Warto pamiętać, że różne multimetry mogą mieć różne funkcje, takie jak auto-range, które automatycznie dostosowują zakres pomiarowy do mierzonych wartości.

Jak zmierzyć prąd w obwodzie bezpiecznie i skutecznie

Pomiar prądu w obwodzie wymaga szczególnej ostrożności i zastosowania odpowiednich metod. Przede wszystkim, multimetr musi być wpięty szeregowo w obwód, aby prąd mógł przepływać przez urządzenie. Przed rozpoczęciem pomiaru, zawsze należy upewnić się, że multimetr jest ustawiony na odpowiedni zakres pomiarowy, który odpowiada oczekiwanemu natężeniu prądu. Na przykład, jeśli spodziewasz się, że prąd będzie niski, ustaw multimetr na niższy zakres.

Bezpieczeństwo jest kluczowe podczas pomiaru prądu. Zawsze najlepiej jest najpierw wyłączyć zasilanie obwodu przed podłączeniem multimetru, aby uniknąć ryzyka porażenia prądem. Po wpięciu multimetru do obwodu, włącz zasilanie i odczytaj wartość z wyświetlacza. Upewnij się, że nie przekracza ona maksymalnego zakresu urządzenia, aby uniknąć uszkodzenia multimetru. Pamiętaj, aby po zakończeniu pomiaru odłączyć multimetr i ponownie wyłączyć zasilanie obwodu.

Czytaj więcej: Jak używać multimetru - uniknij błędów i mierz precyzyjnie

Jak interpretować wyniki pomiarów, aby uniknąć nieporozumień

Interpretacja wyników pomiarów na wyświetlaczu multimetru jest kluczowa dla uzyskania dokładnych informacji o mierzonych parametrach. Niezrozumienie wyników może prowadzić do błędnych wniosków i potencjalnych problemów. Gdy multimetr pokazuje wartość, zawsze warto zwrócić uwagę na jednostkę miary, na przykład, czy jest to napięcie w woltach, prąd w amperach, czy rezystancja w omach. Dodatkowo, upewnij się, że multimetr jest ustawiony na odpowiedni zakres pomiarowy, co ma kluczowe znaczenie dla dokładności wyników.

Innym częstym problemem jest interpretacja wartości, które wydają się niejasne lub nieoczekiwane. W takich przypadkach warto sprawdzić, czy przewody pomiarowe są prawidłowo podłączone, a także czy nie występują zakłócenia w obwodzie. Jeśli wyświetlacz multimetru pokazuje wartości, które są zbyt wysokie lub zbyt niskie, może to sugerować, że multimetr jest źle ustawiony lub że występuje problem z mierzonym obwodem. W takich sytuacjach warto ponownie sprawdzić wszystkie połączenia i ustawienia, aby upewnić się, że wszystko działa poprawnie.

Rozpoznawanie niejasnych wartości na wyświetlaczu multimetru

Niejasne lub zmieniające się wartości na wyświetlaczu multimetru mogą być frustrujące, ale istnieje kilka sposobów, aby je zidentyfikować i rozwiązać. Często przyczyną takich problemów może być niewłaściwe podłączenie przewodów pomiarowych, dlatego zawsze warto upewnić się, że czarny przewód jest w gnieździe COM i że czerwony przewód jest podłączony do odpowiedniego gniazda. Inne potencjalne przyczyny to uszkodzone przewody pomiarowe lub zakłócenia w obwodzie. Ponadto, jeśli multimetr jest ustawiony na zbyt niski zakres, może to prowadzić do błędnych odczytów, które wydają się niejasne. W takich przypadkach, zmiana ustawień lub sprawdzenie sprzętu często rozwiązuje problem.

Co robić w przypadku błędnych odczytów i problemów z urządzeniem

Gdy multimetr pokazuje błędne odczyty, ważne jest, aby podjąć odpowiednie kroki w celu zidentyfikowania problemu. Pierwszym krokiem jest sprawdzenie, czy przewody pomiarowe są prawidłowo podłączone do gniazd. Upewnij się, że czarny przewód jest w gnieździe COM, a czerwony w odpowiednim gnieździe dla planowanego pomiaru. Następnie warto zweryfikować ustawienia multimetru — upewnij się, że jest on ustawiony na właściwy tryb pomiaru oraz odpowiedni zakres. Jeśli multimetr ma funkcję auto-range, spróbuj ją włączyć, aby urządzenie mogło automatycznie dostosować zakres do mierzonych wartości.

Jeżeli odczyty nadal wydają się nieprawidłowe, sprawdź stan przewodów pomiarowych. Uszkodzone lub zużyte przewody mogą prowadzić do błędnych wyników. Warto również upewnić się, że mierzony obwód jest aktywny i nie ma przerwy w obwodzie. Jeśli po wykonaniu wszystkich tych kroków problem nadal występuje, rozważ skontaktowanie się z producentem lub specjalistą w celu dalszej diagnostyki urządzenia.

Jakie są najczęstsze błędy podczas obsługi multimetru i jak ich unikać

Podczas korzystania z multimetru, użytkownicy często popełniają błędy, które mogą prowadzić do niedokładnych pomiarów lub uszkodzenia urządzenia. Jednym z najczęstszych błędów jest niewłaściwe ustawienie trybu pomiaru. Na przykład, ustawienie multimetru na pomiar prądu, gdy próbujesz zmierzyć napięcie, może spowodować uszkodzenie urządzenia. Dlatego zawsze upewnij się, że multimetr jest w odpowiednim trybie przed rozpoczęciem pomiaru.

Innym powszechnym błędem jest nieprawidłowe podłączenie przewodów pomiarowych. Często użytkownicy mylą gniazda, co prowadzi do błędnych odczytów. Dodatkowo, pomiar napięcia w obwodzie zasilanym bez uprzedniego wyłączenia zasilania może być niebezpieczny i skutkować porażeniem prądem. Aby uniknąć tych problemów, zawsze dokładnie sprawdzaj połączenia i ustawienia przed przystąpieniem do pomiarów oraz pamiętaj o zasadach bezpieczeństwa.

Jak wykorzystać multimetr w diagnostyce i konserwacji urządzeń

Multimetr to nie tylko narzędzie do podstawowych pomiarów, ale także potężne urządzenie diagnostyczne, które może pomóc w konserwacji i naprawie różnych urządzeń elektrycznych. Na przykład, regularne pomiary napięcia i prądu w obwodach urządzeń AGD mogą pomóc w wykryciu anomalii, zanim staną się poważnymi problemami. W przypadku urządzeń elektronicznych, takich jak komputery czy telewizory, multimetr może być użyty do sprawdzenia stanu zasilania oraz wykrycia ewentualnych zwarć, co pozwala na szybszą diagnozę usterek.

Dodatkowo, nowoczesne multimetry często wyposażone są w funkcje takie jak Bluetooth czy Wi-Fi, które umożliwiają przesyłanie danych pomiarowych do aplikacji mobilnych. Dzięki temu użytkownicy mogą monitorować wyniki pomiarów w czasie rzeczywistym, co jest szczególnie przydatne w skomplikowanych układach, gdzie dostęp do multimetru może być utrudniony. Wykorzystanie tych zaawansowanych funkcji otwiera nowe możliwości w zakresie analizy danych i optymalizacji pracy urządzeń elektrycznych.
