Komutator w silniku prądu stałego albo w prądnicy działa jak mechaniczny przełącznik, który utrzymuje właściwy kierunek prądu w wirniku. To właśnie dlatego ten element ma tak duży wpływ na start, moment obrotowy, iskrzenie i żywotność całego napędu. Poniżej wyjaśniam, jak pracuje, gdzie ma sens, po czym poznać zużycie i kiedy lepiej postawić na rozwiązanie bezszczotkowe.
Najkrótsza droga do zrozumienia tego elementu
- W silniku odwraca kierunek prądu w uzwojeniach wirnika, żeby moment obrotowy działał cały czas w tę samą stronę.
- W prądnicy zamienia prąd indukowany w wirniku na napięcie jednokierunkowe na wyjściu.
- Najważniejsze części to segmenty miedziane, izolacja między nimi oraz szczotki dociskane sprężyną.
- Silne iskrzenie, przegrzewanie, bruzdy i spadek mocy zwykle oznaczają problem z komutacją albo zużycie powierzchni roboczej.
- W urządzeniach trudno dostępnych i pracujących długo bez nadzoru bezszczotkowa alternatywa często wypada lepiej.
Jak działa w silniku i w prądnicy
Najprościej ujmuję to tak: bez tego przełączania wirnik po każdym półobrocie zacząłby „ciągnąć” w niewłaściwą stronę. W silniku prądu stałego układ szczotek i segmentów odwraca polaryzację prądu w odpowiednim momencie, dzięki czemu siła elektromagnetyczna nadal obraca wirnik w jednym kierunku. W praktyce to właśnie mechaniczne przełączanie pozwala uzyskać płynny obrót z zasilania stałoprądowego.
W prądnicy zasada jest odwrotna, ale zjawisko podobne. W uzwojeniu wirnika indukuje się prąd przemienny, a obracający się układ wyprowadza na zaciski napięcie o stałym kierunku. To dlatego taki element można traktować jak mechaniczny prostownik. Z punktu widzenia użytkownika efekt jest prosty: zamiast zmiennego sygnału na wyjściu dostaje się prąd jednokierunkowy.
Warto odróżnić go od pierścieni ślizgowych. Pierścienie tylko przekazują prąd między częścią nieruchomą i wirującą, natomiast tutaj zachodzi jeszcze przełączanie kolejnych uzwojeń. Ta różnica jest fundamentalna i często umyka osobom, które pierwszy raz oglądają wnętrze małej maszyny elektrycznej.

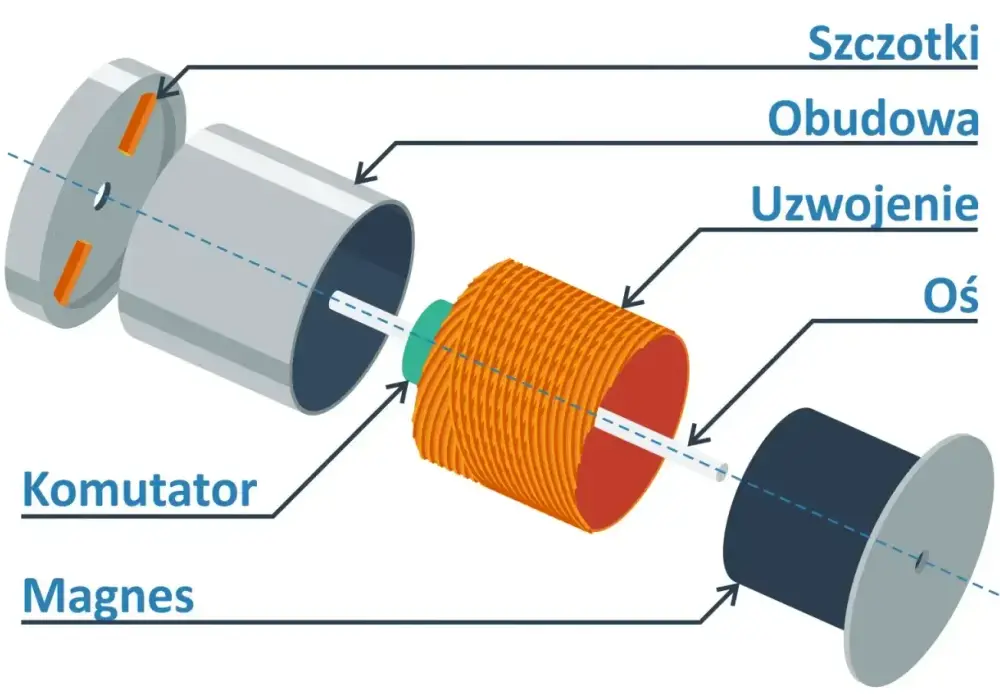

Z czego składa się układ szczotek i lameli
Na pierwszy rzut oka wygląda to niepozornie, ale konstrukcja jest precyzyjna. W środku znajduje się cylinder z wielu miedzianych segmentów, czyli lameli, oddzielonych warstwą izolacji. Do nich podłączone są uzwojenia wirnika. Po tej powierzchni ślizgają się szczotki, zwykle węglowe, dociśnięte sprężyną tak, by kontakt był stały także przy drganiach i zmianach prędkości.
Przy mniejszych silnikach segmentów bywa kilka lub kilkanaście, a w większych maszynach nawet setki. To nie jest detal dla konstruktorów na pokaz. Większa liczba segmentów pomaga lepiej rozłożyć przełączanie prądu i ograniczyć martwe punkty pracy. W praktyce to właśnie liczba lameli, ich geometria i jakość powierzchni decydują o tym, czy napęd pracuje cicho, czy zaczyna sypać iskrami.
- Lamele przewodzą prąd do kolejnych uzwojeń wirnika.
- Izolacja oddziela segmenty, żeby nie zrobiło się zwarcie między nimi.
- Szczotki utrzymują kontakt elektryczny mimo ruchu obrotowego.
- Sprężyny i szczotkotrzymacze stabilizują docisk oraz pozycję roboczą.
Z mojej perspektywy najważniejsze jest jedno: to nie jest element „wieczny”. On ma pracować dobrze przez określony czas, ale zużycie jest wpisane w jego konstrukcję. I właśnie dlatego serwis, a nie tylko sama budowa, ma tu tak duże znaczenie.
Gdzie spotyka się go najczęściej
Najczęściej trafia do silników szczotkowych i klasycznych prądnic stałoprądowych. W praktyce znajdziesz go w narzędziach ręcznych, prostych napędach, starszych urządzeniach AGD, modelarstwie i w niektórych napędach pomocniczych, gdzie liczy się niski koszt, prostota i mocny moment przy starcie. W wielu takich zastosowaniach konstrukcja nadal broni się ceną i łatwością sterowania.
Warto jednak dodać ważne zastrzeżenie: tam, gdzie urządzenie pracuje długo, w kurzu, wilgoci albo w miejscu trudno dostępnym, ten wybór bywa słabszy. W energetyce i instalacjach OZE, na przykład w napędach trackerów fotowoltaicznych, częściej wygrywają rozwiązania bezszczotkowe, bo ograniczają przestoje i koszt przeglądów. Sama cena zakupu rzadko jest wtedy najważniejsza.
- Narzędzia ręczne korzystają z wysokiego momentu rozruchowego i prostego sterowania.
- Starsze napędy DC nadal pracują tam, gdzie modernizacja nie była opłacalna.
- Małe generatory DC wykorzystują prostowanie mechaniczne na wyjściu.
- Urządzenia serwisowane okresowo tolerują zużycie szczotek lepiej niż układy zamknięte.
To prowadzi do naturalnego pytania: kiedy taki układ zaczyna być problemem, a kiedy jeszcze działa bez zastrzeżeń.
Po czym poznać zużycie i błędną komutację
Najprostszy sygnał ostrzegawczy to iskrzenie, ale nie każde iskrzenie oznacza awarię. Krótkie, niewielkie błyski mogą się pojawić przy pracy szczotkowej, szczególnie pod obciążeniem. Problem zaczyna się wtedy, gdy iskry są intensywne, długie, niebieskie albo towarzyszy im zapach spalenizny, spadek mocy i wyraźne grzanie obudowy.
Ja zawsze patrzę na zestaw objawów, nie na jeden sygnał. Samo iskrzenie może wynikać z obciążenia, ale już połączenie kilku symptomów zwykle wskazuje na zużycie albo zły kontakt. Pomaga też ocena wizualna powierzchni roboczej: rowki, przebarwienia, ślady przegrzania i pył węglowy wokół szczotek mówią więcej niż samo napięcie na tabliczce znamionowej.
| Objaw | Co zwykle oznacza | Co zrobić |
|---|---|---|
| Silne, regularne iskrzenie | Zły docisk, zużyta szczotka, nierówna powierzchnia lub problem z uzwojeniem | Sprawdzić szczotki, docisk i stan lameli |
| Spadek mocy | Słaby kontakt elektryczny albo większe opory mechaniczne | Skontrolować także łożyska i bicie wału |
| Przegrzewanie | Straty na styku, przeciążenie lub zła wentylacja | Ograniczyć obciążenie i ocenić stan układu |
| Bruzdy i przypalenia | Zużycie powierzchni roboczej | Nie odkładać naprawy, bo problem zwykle narasta |
| Pył węglowy w obudowie | Naturalne zużycie szczotek, ale czasem też zbyt agresywna praca | Wyczyścić wnętrze i sprawdzić, czy nie ma śladów zwarcia |
Jeśli mam wskazać jedną rzecz, której nie wolno lekceważyć, to są nią głębokie rowki i niebieskie iskrzenie. To zwykle nie jest kosmetyka, tylko sygnał, że napęd pracuje w warunkach, które skracają życie całego zespołu.
Jak dbać o szczotki i powierzchnię roboczą
Najlepsza konserwacja jest prosta, ale regularna. W praktyce zaczynam od sprawdzenia szczotek, ich długości, sprężystości docisku i równości zużycia. Jeśli jedna szczotka schodzi wyraźnie szybciej od pozostałych, zwykle problem nie leży tylko w niej. Często winny jest docisk, niewspółosiowość, zabrudzenie albo stan samej powierzchni komutacyjnej.
- Oglądam szczotki i lamelę przy każdym poważniejszym przeglądzie.
- Usuwam pył węglowy, bo potrafi pogarszać kontakt i zwiększać ryzyko zakłóceń.
- Sprawdzam sprężyny, bo zbyt słaby docisk daje iskrzenie, a zbyt mocny przyspiesza zużycie.
- Kontroluję łożyska i bicie wału, ponieważ mechanika często psuje elektrykę szybciej, niż się wydaje.
- Przy głębokich bruzdach albo przypaleniu nie udaję, że „jeszcze pochodzi”, tylko planuję naprawę.
Nie szlifuję agresywnie na ślepo i nie traktuję tej powierzchni jak zwykłego metalu do wygładzenia. Tu liczy się geometria, czystość i równy kontakt, nie lustrzany połysk. Zły zabieg potrafi pogorszyć pracę bardziej niż sam objaw, który chciało się usunąć.
Dlaczego bezszczotkowy napęd coraz częściej wygrywa
Jeżeli porównuję oba rozwiązania bez emocji, przewaga bezszczotkowych konstrukcji wynika głównie z mniejszego zużycia i wyższej sprawności. Nie ma szczotek ocierających o segmenty, więc spada tarcie, hałas i ilość czynności serwisowych. To ważne szczególnie tam, gdzie napęd ma pracować długo, w wysokiej temperaturze albo w miejscu, do którego serwisant nie ma łatwego dostępu.
| Kryterium | Układ szczotkowy | Napęd bezszczotkowy |
|---|---|---|
| Serwis | Wymaga kontroli szczotek i powierzchni roboczej | Znacznie rzadsza obsługa |
| Sprawność | Niższa przez tarcie i spadki napięcia | Zwykle wyższa, bo mniej strat kontaktowych |
| Hałas i zakłócenia | Większe ryzyko iskrzenia i EMI | Praca spokojniejsza i bardziej przewidywalna |
| Koszt wejścia | Często niższy | Zwykle wyższy, bo potrzebna jest elektronika sterująca |
| Gdzie ma sens | Tanie narzędzia, proste napędy, starsze maszyny | Automatyka, OZE, urządzenia pracujące długo i bez nadzoru |
W praktyce nie chodzi o to, że jedno rozwiązanie jest zawsze lepsze. Ja patrzę na koszt całego cyklu życia, a nie tylko na cenę zakupu. Jeśli urządzenie ma pracować w trudno dostępnym miejscu, bezszczotkowa konstrukcja zwykle szybko nadrabia wyższą cenę startową. Jeśli zaś ktoś potrzebuje prostego, taniego napędu do krótszej lub okresowej pracy, klasyczna wersja nadal bywa rozsądnym wyborem.
Co sprawdzam najpierw, gdy napęd zaczyna tracić moc
Gdy maszyna wyraźnie słabnie, nie zaczynam od najgorszego scenariusza. Najpierw sprawdzam zasilanie, obciążenie i stan mechaniczny, bo bardzo często problem nie leży wyłącznie w samym zespole szczotek. Dopiero potem oceniam powierzchnię roboczą, docisk i stan lameli. Taka kolejność oszczędza czas i nie prowadzi do niepotrzebnej wymiany części.
- Jeśli napięcie spada pod obciążeniem, problem może być po stronie zasilania.
- Jeśli napęd hałasuje mechanicznie, winne bywają łożyska albo niewyważenie.
- Jeśli iskrzenie rośnie wraz z temperaturą, kontakt elektryczny jest podejrzany.
- Jeśli jedna szczotka zużywa się szybciej, sprawdzam ustawienie i docisk.
Najkrócej mówiąc: ten element nie jest tylko „częścią z miedzi i grafitu”, ale newralgicznym punktem całego układu. Dobrze utrzymany pracuje cicho i przewidywalnie, a zaniedbany szybko zamienia drobną usterkę w kosztowną awarię.
