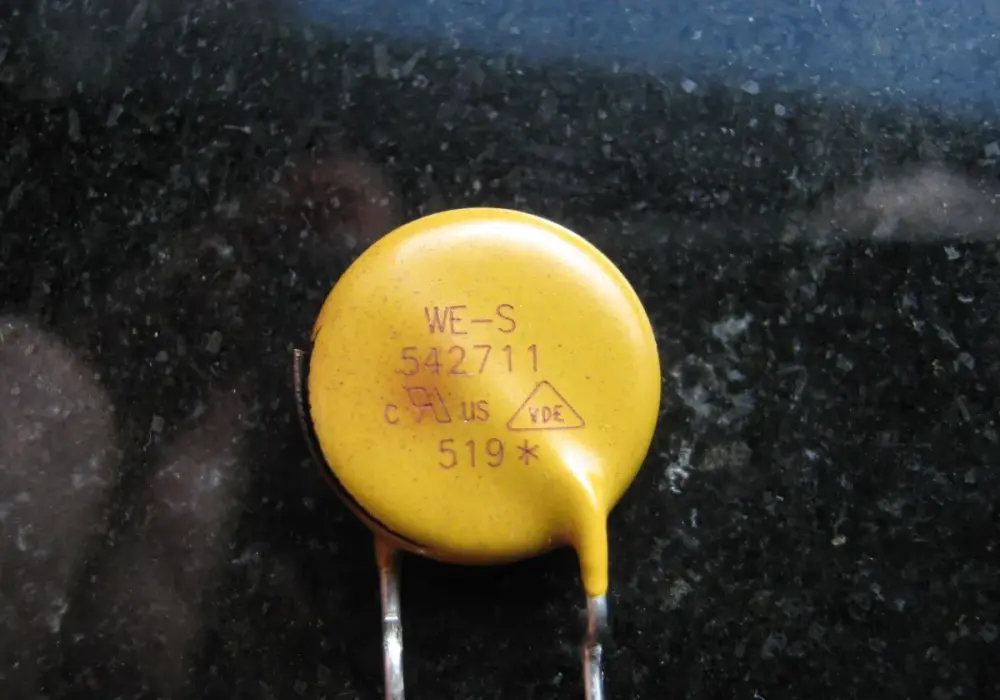

Warystor to prosty element ochronny, który odcina groźne skoki napięcia zanim dotrą do wrażliwej elektroniki. W praktyce najczęściej interesuje mnie nie sama definicja, lecz to, jak dobrać taki element do sieci 230 V, falownika PV, zasilacza albo układu sterującego, żeby naprawdę działał, a nie tylko „ładnie wyglądał” na schemacie. W tym tekście pokazuję, jak pracuje, gdzie ma sens, na co patrzeć przy wyborze i kiedy lepiej sięgnąć po inne zabezpieczenie.
Najpierw sprawdź napięcie pracy, potem energię impulsu
- Element MOV pozostaje bierny przy normalnym napięciu i reaguje dopiero na przepięcie.
- Najczęściej chroni zasilanie sieciowe, falowniki, automatykę i układy narażone na udary z linii zewnętrznych.
- Dobór opieram głównie na napięciu pracy, energii impulsu i prądzie udarowym, a nie na samym rozmiarze obudowy.
- Nie zastępuje bezpiecznika ani ochrony przed długotrwałym nadnapięciem.
- W instalacjach energetycznych najlepiej działa jako część całego toru zabezpieczeń, a nie samotne rozwiązanie.
Jak działa element MOV podczas przepięcia
W stanie spoczynku ma bardzo dużą rezystancję, więc praktycznie nie obciąża układu. Gdy pojawia się krótki impuls, jego charakterystyka nieliniowa powoduje gwałtowny spadek rezystancji i przejęcie energii udaru, którą zamienia w ciepło. Dzięki temu chroniona elektronika widzi znacznie niższy pik napięcia, niż pojawiłby się bez takiej bariery.
W praktyce liczą się dwa pojęcia: napięcie pracy, przy którym element ma pozostać bierny, oraz napięcie zacisku, czyli poziom, do którego ogranicza impuls. Jak podaje TDK Electronics, takie elementy stosuje się jako ochronę przed ESD, przepięciami od wyładowań i zakłóceniami przełączania, a w większych wykonaniach radzą sobie z bardzo dużymi udarami prądowymi.
To szybkie i skuteczne rozwiązanie, ale nie „leczy” wszystkiego. Chroni przed krótkimi szpilkami, a nie przed każdym błędem w instalacji, dlatego warto patrzeć na nie jak na część szerszego systemu zabezpieczeń.
Gdzie stosuję go najczęściej w elektronice i energetyce
Najwięcej sensu widzę tam, gdzie urządzenie pracuje przy zasilaniu sieciowym albo długich przewodach narażonych na indukowane przepięcia. W zasilaczach, falownikach fotowoltaicznych, sterownikach silników, licznikach energii, oświetleniu LED na zewnątrz i automatyce budynkowej taki element potrafi wyraźnie podnieść odporność na krótkie, gwałtowne impulsy. To nie przypadek, że producenci klasy przemysłowej umieszczają go także w systemach wytwarzania i dystrybucji energii.
W praktyce patrzę jeszcze na skalę udaru. Według TDK Electronics, małe dyskowe i SMD rozwiązania obsługują zwykle zakres od około 100 A do 25 kA, a większe blokowe i strapowe są przewidziane dla jeszcze wyższych udarów. To ważne rozróżnienie, bo w małej płytce i w rozdzielnicy domowej problem wygląda podobnie tylko z zewnątrz.
Jak dobrać element do napięcia i energii impulsu
Ja zaczynam od napięcia ciągłego, a dopiero potem patrzę na energię i prąd udarowy. To odwraca intuicję wielu osób, ale jest rozsądne: jeśli napięcie pracy jest źle dobrane, nawet mocny element będzie się niepotrzebnie grzał albo zacznie przewodzić za wcześnie. W katalogach wartość progowa bywa podawana przy 1 mA, zwykle z tolerancją około ±10%, więc nie warto traktować jej jak sztywnej granicy laboratoryjnej.
Przy sieci 230 V pamiętam, że realne maksimum wynika z tolerancji i sięga 253 V. Dlatego dobór bez zapasu to zły pomysł, zwłaszcza gdy urządzenie ma pracować długo, w cieple i bez obsługi.
| Parametr | Co oznacza | Na co zwracam uwagę |
|---|---|---|
| Napięcie pracy | Maksymalne napięcie, przy którym element ma pozostać bierny | Dobieram z zapasem względem realnego maksimum w układzie |
| Napięcie zacisku | Poziom, do którego ograniczany jest impuls | Im niższe, tym lepiej dla chronionej elektroniki, ale zwykle kosztem innych parametrów |
| Prąd udarowy | Chwilowy prąd, który element może przyjąć | Przy dłuższych przewodach i zewnętrznych liniach potrzebny jest większy margines |
| Energia impulsu | Ile energii element potrafi rozproszyć | To ważniejsze niż sama moc katalogowa, jeśli przepięcia powtarzają się często |
| Obudowa i chłodzenie | Wpływają na temperaturę pracy i trwałość | W zamkniętych obudowach nie wybieram wersji „na styk” |
Jak podaje Vishay, wartości katalogowe są zwykle odnoszone do pomiaru przy 1 mA, a tolerancja napięcia progowego wynosi około ±10%. To drobny detal, ale właśnie on chroni przed błędem polegającym na zbyt literalnym czytaniu tabeli.
Kiedy lepiej sięgnąć po inne zabezpieczenie
Nie każdy problem z przepięciami rozwiązuje się tym samym elementem. Jeśli chronię pojedynczy pin interfejsu lub linię danych, często lepszy będzie TVS, bo daje niższe napięcie zacisku i jest wygodniejszy w układach o małej pojemności. Gdy priorytetem jest bardzo duża energia impulsu na linii zewnętrznej, sensownie wypada gazowy ogranicznik przepięć. A przy ochronie przed przeciążeniem prądowym nadal potrzebny jest osobny bezpiecznik.
| Rozwiązanie | Mocna strona | Ograniczenie | Najczęstsze użycie |
|---|---|---|---|
| Element MOV | Duża zdolność pochłaniania energii, szybka reakcja | Starzeje się po wielu udarach, nie lubi długotrwałego przepięcia | Zasilanie sieciowe, falowniki, automatyka, LED |
| TVS | Bardzo niski poziom zacisku, dobra ochrona sygnałów | Zwykle mniejsza energia niż w rozwiązaniach sieciowych | Porty komunikacyjne, linie danych, elektronika precyzyjna |
| Gazowy ogranicznik | Wysoka odporność na duże udary | Reaguje wolniej | Telekomunikacja, długie linie, instalacje zewnętrzne |
| Bezpiecznik | Chroni przed zwarciem i nadprądem | Nie ogranicza szpilek napięcia | Ochrona nadprądowa w każdej sensownej instalacji |
Wybór nie polega więc na szukaniu „najlepszego” zabezpieczenia, tylko na dopasowaniu go do rodzaju zagrożenia. W dobrze zaprojektowanym urządzeniu często współpracuje kilka różnych mechanizmów, a nie jeden uniwersalny element.
Czego nie wolno od niego oczekiwać
Największy błąd widzę wtedy, gdy ktoś traktuje ten element jak pełne zabezpieczenie całego urządzenia. On tłumi krótkie szpilki, ale nie zatrzyma długotrwałego wzrostu napięcia, nie zastąpi bezpiecznika i nie naprawi złego prowadzenia przewodów. Jeśli na wejściu pojawia się stan awaryjny albo neutral zostanie utracony w instalacji AC, sam element ochronny może się przegrzać.
Dlatego w bardziej wymagających projektach szukam wersji z zabezpieczeniem termicznym albo projektuję tor tak, żeby po przekroczeniu granicy energia została bezpiecznie odłączona. To ważne szczególnie w oprawach LED, zasilaczach pracujących bez nadzoru i w urządzeniach montowanych na zewnątrz, gdzie powtarzalne przepięcia potrafią skrócić żywotność komponentu szybciej, niż sugeruje sama karta katalogowa.
Co sprawdzam przed montażem i wymianą
- Odległość od chronionego obwodu - im krótsze połączenia, tym mniejsza indukcyjność i niższy poziom zakłóceń.
- Stan obudowy - pęknięcia, przebarwienia i ślady przegrzania zwykle mówią więcej niż sam pomiar omomierzem.
- Warunki termiczne - w szczelnej obudowie lub przy wysokiej temperaturze otoczenia trzeba zostawić większy zapas.
- Koordynacja z bezpiecznikiem - element ochronny nie powinien pracować w izolacji od reszty toru zabezpieczeń.
- Środowisko pracy - inne wymagania ma rozdzielnica domowa, a inne falownik PV na dachu czy zasilacz w szafie automatyki.
Przy wymianie nie kopiuję bezmyślnie oznaczenia z uszkodzonej części, tylko sprawdzam parametry całej serii. Dwie sztuki o podobnym rozmiarze mogą mieć inny próg zadziałania, inną energię i inną trwałość, a to już przekłada się na realne bezpieczeństwo układu.
Co naprawdę robi różnicę w ochronie elektroniki zasilanej z sieci
Najwięcej daje nie sam pojedynczy komponent, tylko sensowny układ całej ochrony: właściwy próg, krótka droga odprowadzania impulsu, bezpiecznik po stronie zasilania i miejsce montażu możliwie blisko wejścia energii do urządzenia. W instalacjach związanych z fotowoltaiką i automatyką energetyczną myślę o tym jako o warstwach, a nie o jednym „cudownym” elemencie. Jeśli każda warstwa ma jasno określoną rolę, elektronika pracuje spokojniej i dłużej.
W praktyce najbardziej opłaca się zacząć od napięcia pracy, potem policzyć energię impulsów i dopiero na końcu wybierać konkretną serię. To prosty porządek, ale właśnie on zwykle odróżnia skuteczną ochronę od takiej, która tylko dobrze wygląda w dokumentacji.
