Indukcja magnetyczna brzmi szkolnie, ale w elektronice decyduje o tym, czy transformator przeniesie energię bez dużych strat, generator wytworzy napięcie, a przetwornica impulsowa zachowa stabilność. W tym tekście rozkładam zjawisko na prosty mechanizm, pokazuję, co naprawdę je wzmacnia albo osłabia, i tłumaczę, gdzie spotkasz je w układach związanych z energią, automatyką oraz fotowoltaiką.
Najważniejsze rzeczy, które warto zapamiętać o tym zjawisku
- Efekt pojawia się wtedy, gdy zmienia się strumień magnetyczny przez obwód albo gdy przewodnik porusza się w polu.
- Najprostszy zapis to E = -N · dΦ/dt, a minus wynika z prawa Lenza.
- Więcej zwojów, szybsza zmiana i lepsze prowadzenie strumienia zwykle zwiększają napięcie, ale rosną też straty.
- W praktyce zjawisko stoi za pracą transformatorów, generatorów, cewek, ładowania bezprzewodowego i płyt indukcyjnych.
- W Polsce sieć pracuje z częstotliwością 50 Hz, więc w klasycznych transformatorach używa się innych rdzeni niż w przetwornicach impulsowych.
Najpierw rozróżnij pojęcia, bo tu łatwo o nieporozumienie
W praktyce spotykam dwa znaczenia słowa „indukcja”. Jedno dotyczy wektora B, czyli gęstości strumienia magnetycznego mierzonej w teslach. Drugie, ważniejsze dla elektroniki, opisuje powstawanie napięcia w obwodzie pod wpływem zmiany pola albo ruchu przewodnika.
To rozróżnienie nie jest akademickim drobiazgiem. Jeśli pole jest stałe i nic się nie porusza, sam jego „poziom” nie wystarczy, żeby pojawiło się napięcie. Potrzebna jest zmiana w czasie albo ruch względny, bo właśnie wtedy zmienia się strumień przez obwód.
Ja zwykle zaczynam od prostego pytania: czy w układzie zmienia się coś, co przecina pętlę przewodnika? Jeśli odpowiedź brzmi „nie”, nie ma co liczyć na sygnał indukowany. To prowadzi prosto do mechanizmu, który warto zobaczyć krok po kroku.

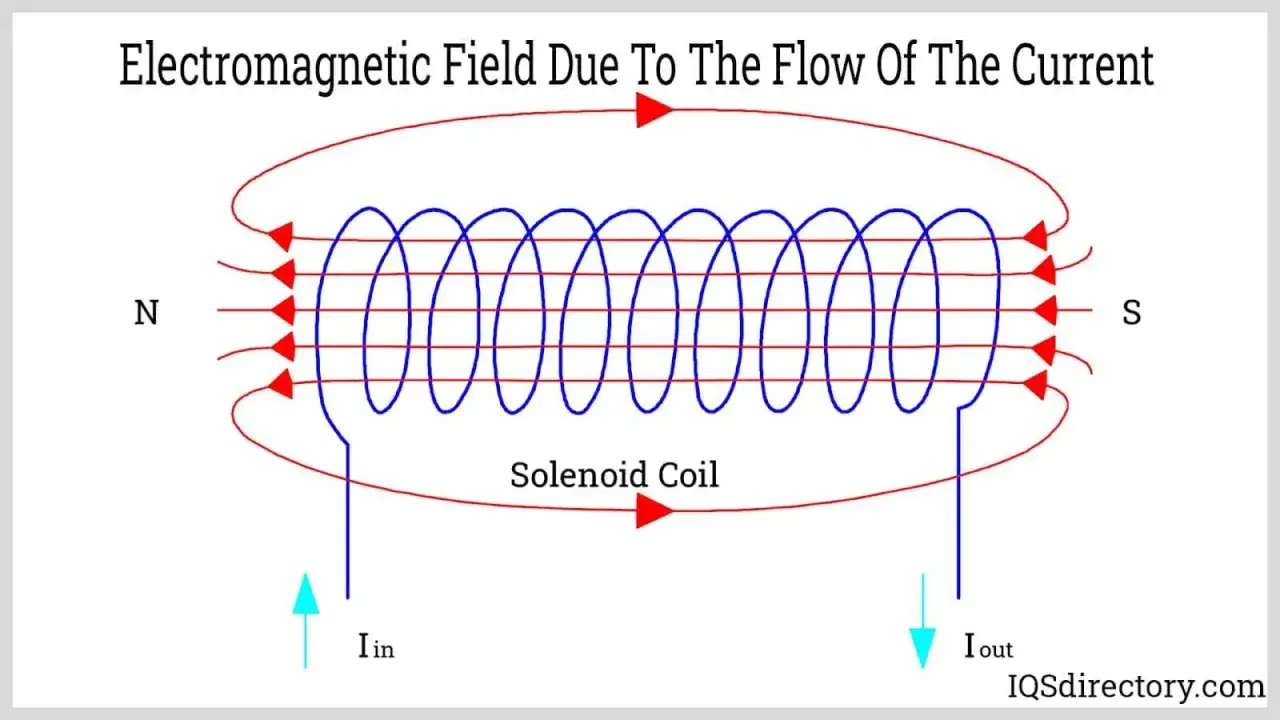

Jak zmiana strumienia zamienia się w napięcie
Najkrótsza wersja jest taka: zmiana strumienia magnetycznego w czasie wywołuje siłę elektromotoryczną. Dla cewki z N zwojami zapis wygląda tak: E = -N · dΦ/dt. Jeśli przez jeden zwój zmienia się strumień o 1 weber na sekundę, teoretycznie otrzymujesz 1 V; przy 100 zwojach i tych samych warunkach napięcie rośnie około stukrotnie.
Sam strumień można uprościć do zależności Φ = B · A · cosθ, gdzie B to indukcja pola, A to pole powierzchni zwoju, a θ opisuje ustawienie pętli względem linii pola. Z tego wynikają trzy praktyczne wnioski: mocniejsze pole daje większy efekt, większa powierzchnia zwoju też pomaga, a niewłaściwe ustawienie może niemal go wyzerować.
W równaniu pojawia się minus, bo prąd indukcyjny przeciwdziała zmianie, która go wywołała. To właśnie sens prawa Lenza. W praktyce oznacza to, że układ „broni się” przed nagłą zmianą prądu lub strumienia, dlatego cewki nie lubią gwałtownych skoków, a przy wyłączaniu obciążenia potrafią generować krótkie, wysokie przepięcia.
Warto też odróżnić napięcie od prądu. W otwartym obwodzie może pojawić się napięcie indukowane, ale prąd nie popłynie, bo nie ma zamkniętej drogi dla ładunków. Dopiero po podłączeniu obciążenia energia zaczyna być pobierana z układu.
Najważniejsze jest więc nie samo istnienie pola, ale jego zmienność. Z takiej perspektywy łatwiej zrozumieć, czemu ten sam magnes nieruchomy nic nie robi, a przesunięty przez cewkę daje od razu mierzalny impuls.
Gdzie spotkasz to zjawisko w elektronice i energetyce
W układach zasilających i energetycznych to nie jest ciekawostka, tylko codzienna robota. W falowniku PV, zasilaczu impulsowym, generatorze wiatrowym czy prostym czujniku zbliżeniowym działa ten sam mechanizm: zmienny strumień przenosi energię albo zamienia ruch na napięcie.
| Urządzenie | Co dzieje się z polem | Po co to jest | Na co uważać |
|---|---|---|---|
| Transformator sieciowy | Prąd zmienny wytwarza zmienny strumień w rdzeniu | Zmiana napięcia i separacja galwaniczna | Nie działa poprawnie na stałym napięciu, rdzeń może się nasycić |
| Przetwornica impulsowa | Tranzystory szybko przełączają prąd w dławiku lub transformatorze | Małe wymiary przy dużej mocy | Rosną straty rdzenia, zakłócenia EMI i wymagania chłodzenia |

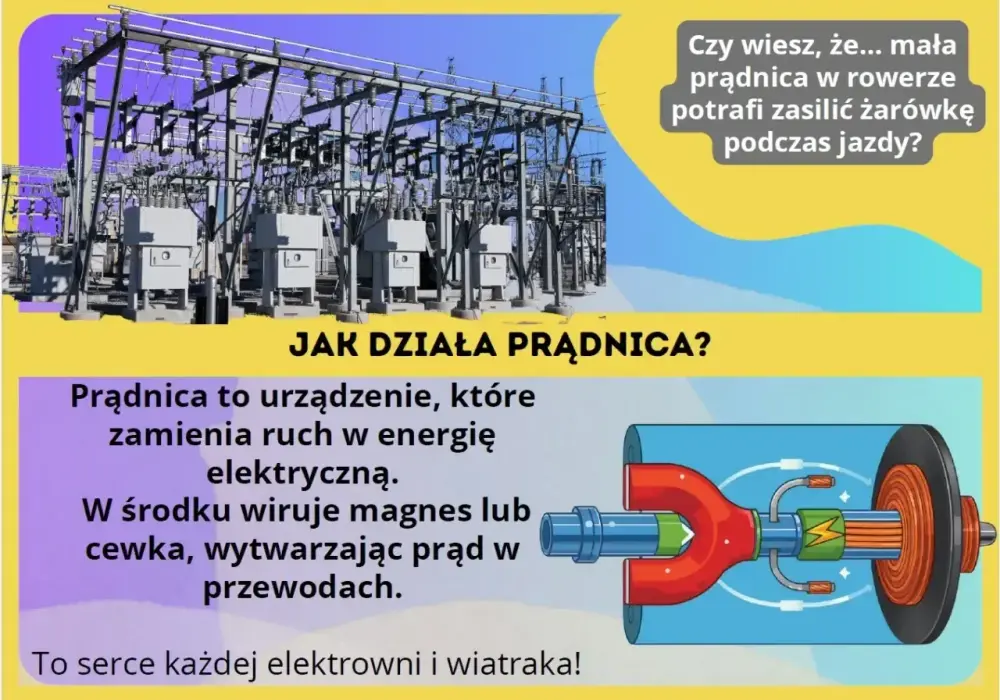

| Generator lub alternator | Ruch wirnika zmienia strumień przecinający uzwojenia | Zamiana energii mechanicznej na elektryczną | Liczy się prędkość, liczba biegunów i sprawne odprowadzanie ciepła |
| Płyta indukcyjna | Cewka wzbudza prądy wirowe w naczyniu | Grzanie bez klasycznej grzałki | Najlepiej działa z ferromagnetycznym dnem |
| Falownik PV i filtr EMI | Zmienne prądy płyną przez cewki, dławiki i transformatory | Wygładzanie przebiegu i ograniczanie zakłóceń | Zły dobór rdzenia podnosi temperaturę i pogarsza sprawność |
Jeśli oglądasz transformator 230/12 V, widzisz najbardziej klasyczny przypadek: idealnie napięcie wtórne skaluje się mniej więcej z liczbą zwojów. Dla przekładni 1000:50 otrzymujesz około 20:1, więc z 230 V robi się okolica 11,5 V, zanim uwzględnisz spadki i straty.
Warto też pamiętać, że w układach fotowoltaicznych nie chodzi o „magiczne” zwiększanie energii. Falownik i jego magnetyka tylko ją przetwarzają, filtrują i dopasowują do sieci albo odbiorników. To dlatego tak ważne są straty w rdzeniu, EMI i właściwy dobór częstotliwości przełączania.
Żeby dobrać elementy sensownie, trzeba wiedzieć, od czego zależy siła efektu i gdzie zaczynają się ograniczenia materiałowe.
Co naprawdę decyduje o sile efektu i stratach
| Parametr | Wpływ | Znaczenie praktyczne |
|---|---|---|
| Liczba zwojów | Zwiększa napięcie proporcjonalnie | Więcej zwojów pomaga, ale podnosi rezystancję, pojemność pasożytniczą i rozmiar cewki |
| Częstotliwość zmian | Im szybsza zmiana, tym większe napięcie | W sieci 50 Hz potrzeba dużych rdzeni; w przetwornicach impulsowych często pracuje się od kilkudziesięciu do kilkuset kHz |
| Powierzchnia i geometria zwoju | Większy obszar „łapie” więcej strumienia | Źle ułożona cewka traci sporą część potencjału |
| Materiał rdzenia | Skupia linie pola | Blacha krzemowa dobrze znosi 50 Hz, ferryt lepiej sprawdza się przy wyższych częstotliwościach |
| Szczelina powietrzna | Zmienia reluktancję obwodu magnetycznego | Reluktancja to magnetyczny odpowiednik oporu elektrycznego: im większa, tym trudniej poprowadzić strumień przez obwód |
| Rezystancja uzwojeń | Generuje straty cieplne | Grubszy drut i krótsza droga prądu zmniejszają grzanie, ale zwiększają koszt i gabaryt |
W praktyce dwie rzeczy psują projekt najczęściej: nasycenie rdzenia i prądy wirowe. Nasycenie oznacza, że materiał przestaje skutecznie „prowadzić” dalszy wzrost strumienia, więc rośnie prąd, temperatura i zniekształcenia. Prądy wirowe z kolei są pasożytniczymi prądami krążącymi w materiale i zamieniają część energii na ciepło, dlatego rdzenie dzieli się na cienkie blachy albo wykonuje z ferrytu.
To właśnie tutaj różnica między 50 Hz a setkami kHz staje się krytyczna. W jednym układzie wystarczy klasyczny pakiet blach, w drugim ten sam pomysł skończyłby się dużymi stratami, więc trzeba zmienić materiał i geometrię.
Najczęstsze błędy, które kosztują czas i energię
- Oczekiwanie efektu od pola stałego – jeśli nic się nie zmienia, napięcie nie pojawi się samo z siebie.
- Ignorowanie kierunku uzwojeń – w transformatorach i dławikach zły zwrot potrafi znosić efekt zamiast go wzmacniać.
- Dobór zbyt małego rdzenia do 50 Hz – kończy się przegrzewaniem, buczeniem i spadkiem sprawności.
- Założenie, że wyższa częstotliwość zawsze pomaga – zyskujesz mniejszy rdzeń, ale płacisz stratami rdzeniowymi i trudniejszą filtracją.
- Pomijanie strat i EMC – EMC, czyli kompatybilność elektromagnetyczna, decyduje o tym, czy układ nie będzie zakłócał innych urządzeń i sam nie będzie podatny na zakłócenia.
- Bagatelizowanie efektu naskórkowego – przy wyższych częstotliwościach prąd płynie głównie przy powierzchni przewodnika, więc zwykły gruby drut nie zawsze jest najlepszym wyborem.
Ja przy diagnozie układów najczęściej sprawdzam trzy rzeczy: czy strumień naprawdę się zmienia, czy rdzeń nie wchodzi w nasycenie i czy układ nie produkuje zakłóceń, których nie widać na pierwszy rzut oka. To oszczędza sporo czasu, bo wiele „dziwnych” awarii okazuje się zwykłym błędem w częstotliwości, orientacji albo materiale.
Jeśli trzymasz w głowie te ograniczenia, łatwiej zbudować układ, który działa stabilnie, zamiast tylko „na papierze”.
Jak czytać ten temat przy projektowaniu układu
Jeżeli mam ocenić nowy układ, idę zawsze tą samą kolejnością: najpierw częstotliwość, potem materiał rdzenia, na końcu sposób prowadzenia strumienia i chłodzenie. Przy 50 Hz dominują gabaryty i straty w blachach, przy wyższych częstotliwościach szybciej wychodzą na wierzch pojemności pasożytnicze, efekt naskórkowy i emisja zakłóceń.
W praktyce to oznacza prostą zasadę: nie dobiera się magnetyki „na oko”. Trzeba znać napięcie, prąd, częstotliwość pracy, dopuszczalny wzrost temperatury i wymagany poziom izolacji. W układach związanych z energią, także tych po stronie fotowoltaiki, właśnie od tych parametrów zależy, czy konstrukcja będzie trwała, cicha i sprawna, czy tylko będzie działać w laboratorium.
Jeżeli po tej lekturze masz zapamiętać tylko jedną rzecz, niech będzie ona prosta: zjawisko elektromagnetyczne nie jest sztuczką z magnesem, tylko narzędziem do kontrolowanego przenoszenia energii. Gdy rozumiesz, co zmienia strumień, gdzie pojawiają się straty i dlaczego rdzeń ma znaczenie, projekt i diagnostyka układów stają się znacznie bardziej przewidywalne.
