Amplituda to jedna z podstawowych wielkości w opisie fal, drgań i sygnałów elektrycznych. W elektronice pozwala ocenić, jak silny jest przebieg, czy mieści się w zakresie układu i jak zachowa się po wzmocnieniu, filtracji albo przetworzeniu na postać cyfrową. Poniżej wyjaśniam to od podstaw, ale bez oderwania od praktyki: z przykładami z oscyloskopu, sygnałów analogowych i układów, które spotyka się w realnych instalacjach.
Amplituda to największe odchylenie sygnału od punktu odniesienia
- Amplituda opisuje, jak daleko przebieg odchyla się od poziomu odniesienia, zwykle od zera lub od składowej stałej.
- W elektronice najczęściej mierzy się ją w woltach lub amperach, zależnie od tego, co opisuje sygnał.
- To nie to samo co wartość szczyt-szczyt ani wartość skuteczna, choć te pojęcia często występują obok siebie.
- Źle odczytana amplituda prowadzi do przesterowania, błędów pomiaru i złej interpretacji pracy układu.
- W praktyce ważne jest nie tylko „jak duży” jest sygnał, ale też od czego liczysz jego wysokość.
Co naprawdę oznacza amplituda sygnału
Ja patrzę na amplitudę najprościej: to maksymalne odchylenie sygnału od wartości odniesienia. Jeśli przebieg drga wokół zera, amplituda mówi, jak daleko sięga jego szczyt. Jeśli na sygnale jest składowa stała, trzeba najpierw ustalić punkt odniesienia, bo inaczej łatwo pomylić amplitudę z przesunięciem całego przebiegu.
W idealnym sinusie zależność jest prosta: jeśli sygnał ma postać od -3 V do +3 V, to amplituda wynosi 3 V, a wartość szczyt-szczyt 6 V. Gdy przebieg ma postać U = 2 V + 1 V zmiennej składowej, amplituda nadal wynosi 1 V, ale środek sygnału jest przesunięty o 2 V. To ważne rozróżnienie, bo w praktyce układ reaguje nie tylko na samą wysokość fali, lecz także na jej położenie względem zera.
Amplituda nie jest częstotliwością ani fazą. Częstotliwość mówi, jak szybko sygnał się zmienia, faza opisuje jego położenie w czasie, a amplituda pokazuje jak mocno się odchyla. Gdy rozdzielasz te trzy rzeczy, analiza sygnału staje się dużo prostsza, a odczyt z oscyloskopu przestaje być zgadywaniem. Z takim punktem odniesienia łatwo przejść do pomiaru na ekranie przyrządu.

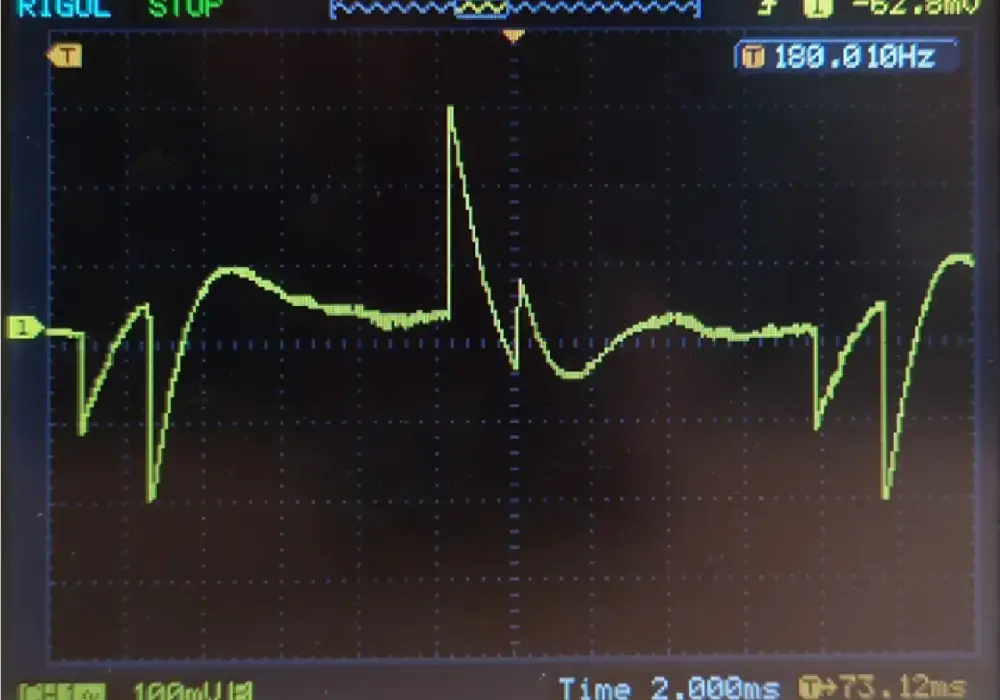

Jak odczytać amplitudę na wykresie i oscyloskopie
Na wykresie amplitudę odczytuję jako odległość od linii odniesienia do wierzchołka przebiegu. Na oscyloskopie zasada jest taka sama, tylko wygodniej widać ją w pionie. Jeśli sygnał jest symetryczny i nie ma składowej stałej, amplituda to po prostu połowa wartości szczyt-szczyt. Dla przebiegu 2 Vpp amplituda wynosi 1 V.
W praktyce trzeba jednak uważać na pojęcia, które brzmią podobnie, ale znaczą coś innego. Poniższa tabela porządkuje najczęściej spotykane zapisy:
| Pojęcie | Co oznacza | Kiedy jest używane |
|---|---|---|
| Amplituda szczytowa | Odchylenie od punktu odniesienia do jednego maksimum | Przy opisie fali sinusoidalnej i sygnałów analogowych |
| Wartość szczyt-szczyt | Różnica między najwyższym i najniższym punktem przebiegu | Przy pomiarach oscyloskopowych i ocenie zakresu sygnału |
| Wartość skuteczna | Wielkość związana z efektem energetycznym sygnału | Przy zasilaniu, audio i analizie mocy |
| Składowa stała | Przesunięcie całego przebiegu względem zera | W układach z biasem, czujnikach i torach pomiarowych |
Jeśli mierzę sygnał z oscyloskopu, zawsze sprawdzam też, czy nie ma przesunięcia zerowego. To drobiazg, który potrafi zmienić interpretację wyniku: to samo „3 V” może oznaczać 3 V amplitudy, 3 V wartości skutecznej albo 3 V szczyt-szczyt, a to trzy różne rzeczy. Właśnie dlatego w praktyce nie wystarczy patrzeć na liczby, trzeba jeszcze wiedzieć, jak zostały zdefiniowane. Kiedy już widać, jak amplituda wygląda na ekranie, można przejść do tego, dlaczego w elektronice bywa tak ważna.
Dlaczego amplituda ma znaczenie w elektronice i energetyce
W elektronice amplituda decyduje o tym, czy układ pracuje w swoim bezpiecznym zakresie. Zbyt duża wartość prowadzi do przesterowania, nasycenia wzmacniacza lub obcięcia sygnału, a zbyt mała może zniknąć w szumie i stać się praktycznie nieczytelna. To nie jest abstrakcyjny problem z podręcznika. Wzmacniacz, przetwornik ADC, wejście mikrokontrolera czy tor pomiarowy reagują dokładnie na to, jak wysoki jest sygnał względem swoich granic.
- Przesterowanie pojawia się wtedy, gdy amplituda przekracza zakres pracy układu i sygnał zostaje „ścięty”.
- Szum zaczyna dominować, gdy amplituda jest zbyt mała w porównaniu z zakłóceniami.
- Moc sygnału rośnie wraz z amplitudą, więc jej wzrost ma realny wpływ na obciążenie i bezpieczeństwo elementów.
- Zapas dynamiki decyduje o tym, czy układ poradzi sobie z chwilowymi pikami bez utraty jakości.
W instalacjach fotowoltaicznych i układach z falownikiem amplituda napięcia oraz prądu pomaga ocenić stabilność pracy i jakość przetwarzania energii. Jeśli przebieg na wyjściu odchyla się bardziej niż powinien, można podejrzewać problem z regulacją, filtracją albo doborem parametrów toru. Przy sygnałach pomiarowych jest podobnie: amplituda czujnika musi być na tyle duża, żeby dało się ją wiarygodnie odczytać, ale nie tak duża, by zniszczyć dokładność pomiaru. W elektronice to ciągłe szukanie rozsądnego środka, a nie maksymalizowanie wszystkiego na siłę. Żeby dobrze ocenić sygnał, trzeba jeszcze zobaczyć, jak jego kształt zmienia interpretację amplitudy.
Amplituda w sygnałach sinusoidalnych, prostokątnych i cyfrowych
Nie każdy sygnał zachowuje się tak samo, więc pojęcie amplitudy trzeba dopasować do kształtu przebiegu. W sinusie sprawa jest najbardziej przejrzysta, bo fala jest gładka i symetryczna. W sygnale prostokątnym liczą się dwa poziomy: wysoki i niski. W sygnale cyfrowym dochodzi jeszcze kwestia progów logicznych, tolerancji i rozdzielczości przetwornika, jeśli sygnał jest dalej obrabiany cyfrowo.
| Typ sygnału | Jak rozumieć amplitudę | Na co uważać |
|---|---|---|
| Sinusoidalny | Odległość od linii odniesienia do szczytu | Łatwo pomylić ją z wartością skuteczną |
| Prostokątny | Różnica między poziomem niskim i wysokim albo odchylenie od środka | Znaczenie ma też czas narastania i opadania |
| Cyfrowy | Poziomy logiczne muszą mieścić się w wymaganym zakresie napięć | Zbyt mała amplituda może nie zostać rozpoznana jako stan logiczny |
| Po przetworniku ADC | Sygnał ciągły jest zamieniany na skończoną liczbę poziomów | Za mała amplituda ginie w kwantyzacji, za duża nasyca wejście |
W praktyce cyfrowej amplituda nie zawsze mówi o „jakości informacji” sama w sobie, ale nadal decyduje o tym, czy układ odczyta stan poprawnie. Jeśli sygnał ma za niski poziom, wejście może go zignorować. Jeśli jest za wysoki, pojawia się ryzyko błędu, a czasem także uszkodzenia. Szczególnie dobrze widać to w torach pomiarowych i czujnikach, gdzie amplitudy bywają małe, a każdy dodatkowy szum ma znaczenie. Właśnie tu najczęściej pojawiają się pomyłki, więc warto je od razu uporządkować.
Najczęstsze błędy przy interpretacji amplitudy
- Mylenie amplitudy z wartością szczyt-szczyt - to najpopularniejszy błąd. Jeśli sygnał ma 10 Vpp, jego amplituda wynosi 5 V, a nie 10 V.
- Ignorowanie składowej stałej - przesunięty przebieg trzeba odczytywać względem właściwego punktu odniesienia, a nie zawsze względem zera.
- Mieszanie amplitudy z wartością skuteczną - szczególnie przy napięciu sieciowym i sygnałach audio to prowadzi do złych obliczeń.
- Odczyt bez sprawdzenia ustawień sondy - tłumienie 1:10, sprzężenie AC/DC i pasmo pomiaru potrafią zmienić wynik bardziej, niż się wydaje.
- Porównywanie różnych kształtów przebiegów bez kontekstu - sygnał prostokątny i sinusoidalny o „tej samej amplitudzie” nie zachowują się identycznie.
Najwięcej pomyłek bierze się nie z samego wzoru, tylko z niewłaściwego punktu odniesienia i pośpiechu przy odczycie. Ja zawsze sprawdzam dwie rzeczy: gdzie jest zero odniesienia oraz czy mierzę dokładnie to samo pojęcie amplitudy, które podaje dokumentacja urządzenia. Dzięki temu da się uniknąć błędów przy diagnozie układów, doborze zasilania i analizie sygnałów z czujników. Na koniec zostaje kilka praktycznych nawyków, które oszczędzają czas przy każdym pomiarze.
Na co patrzeć, gdy amplituda decyduje o pracy układu
- Najpierw ustal punkt odniesienia - bez tego nawet poprawny pomiar może zostać źle zinterpretowany.
- Sprawdź zakres wejściowy - wejście wzmacniacza, mikrokontrolera albo przetwornika ma swój limit i trzeba go znać.
- Porównuj te same wielkości - amplitudę z amplitudą, wartość skuteczną z wartością skuteczną, a nie wszystko naraz.
- Zostaw zapas dynamiki - układ pracuje pewniej, gdy nie działa na granicy przesterowania.
- Uwzględnij szum i zakłócenia - mały sygnał może wyglądać dobrze na papierze, ale być bezużyteczny w realnym torze pomiarowym.
Jeśli mam zamknąć temat jednym praktycznym wnioskiem, to brzmi on tak: amplituda nie jest tylko „wysokością fali”, ale parametrem, który mówi, czy układ elektroniczny ma szansę pracować poprawnie. Gdy rozumiesz punkt odniesienia, odróżniasz amplitudę od wartości szczyt-szczyt i skutecznej oraz widzisz wpływ szumu, pomiar staje się dużo bardziej wiarygodny. W elektronice to właśnie ta konsekwencja robi największą różnicę.
