W układach elektrochemicznych łatwo pomylić, czym jest elektroda dodatnia i dlaczego jej rola zmienia się zależnie od tego, czy ogniwo oddaje energię, czy jest zasilane z zewnątrz. Poniżej wyjaśniam to bez zbędnej teorii: od podstawowych definicji, przez różnice między anodą i katodą, aż po praktyczne rozpoznawanie biegunów na schematach, w bateriach i w instalacjach związanych z energią. To temat prosty tylko na pierwszy rzut oka, bo jedna pomyłka w znakach potrafi odwrócić cały tok rozumowania.
Najpierw rozróżnij typ układu, dopiero potem znak elektrody
- W ogniwie galwanicznym dodatni biegun jest katodą, bo zachodzi tam redukcja.
- W elektrolizie dodatni biegun jest anodą, bo reakcję wymusza zasilacz.
- W akumulatorze znaczenie znaku zależy od tego, czy mówisz o ładowaniu, czy o rozładowaniu.
- Odczyt schematu ma sens tylko wtedy, gdy łączysz znak z kierunkiem przepływu elektronów.
- Najwięcej błędów bierze się z mylenia nazewnictwa chemicznego z elektrycznym.
Czym jest biegun dodatni w ogniwie elektrochemicznym
W najprostszym ujęciu to ta elektroda, która ma wyższy potencjał elektryczny względem drugiej. Sama nazwa nie mówi jeszcze, co się na niej dzieje chemicznie, a właśnie tu większość osób wpada w pułapkę. W elektrochemii liczy się nie tylko znak, ale też reakcja redoks: na jednej elektrodzie zachodzi utlenianie, na drugiej redukcja, a kierunek przepływu elektronów wynika z tego podziału.
Jeżeli patrzę na układ od strony praktycznej, zawsze zaczynam od pytania: czy źródło prądu pracuje samorzutnie, czy jest wymuszane z zewnątrz? Od odpowiedzi zależy, czy dodatni biegun będzie katodą, czy anodą. To nie jest detal terminologiczny, tylko fundament całej interpretacji schematu.
Właśnie dlatego sama etykieta „plus” nie wystarcza. Trzeba wiedzieć, w jakim układzie pracuje elektroda i jakie reakcje zachodzą na jej powierzchni. Dopiero wtedy znak przestaje być abstrakcją, a zaczyna coś realnie znaczyć.
Dlaczego anoda i katoda nie mają zawsze tego samego znaku

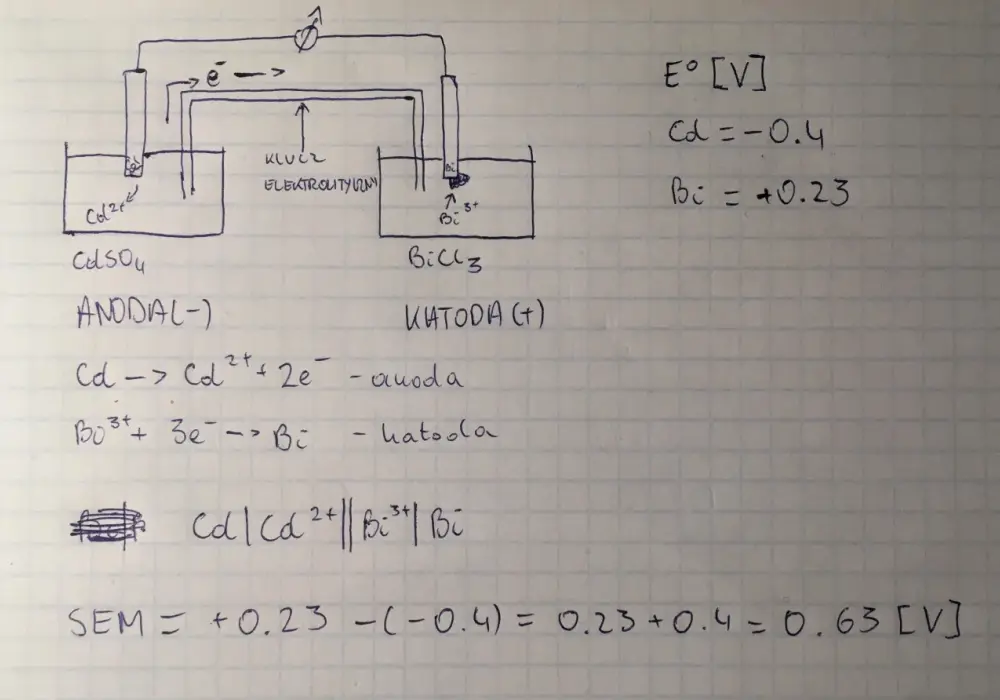

Anoda to miejsce utleniania, a katoda to miejsce redukcji. Znak elektrody zależy jednak od tego, czy układ sam wytwarza energię, czy energię pobiera. W ogniwie galwanicznym reakcja zachodzi samorzutnie, więc elektrony płyną od anody do katody i katoda jest dodatnia. W elektrolizie zasilacz wymusza przeciwny kierunek przepływu, dlatego dodatni staje się biegun przyłączony do plusa źródła.
| Typ układu | Dodatni biegun | Co zachodzi | Praktyczny sens |
|---|---|---|---|
| Ogniwo galwaniczne | Katoda | Redukcja | Układ oddaje energię do obciążenia |
| Elektroliza | Anoda | Utlenianie | Zasilacz wymusza reakcję nie samorzutną |
| Akumulator podczas rozładowania | Katoda | Redukcja po stronie dodatniej elektrody | Energia trafia do odbiornika |
| Akumulator podczas ładowania | Anoda | Utlenianie po stronie tej samej fizycznej elektrody | Proces jest odwracany przez ładowarkę |
Właśnie dlatego przy akumulatorach tak łatwo o skrót myślowy. Fizyczna elektroda nie zmienia miejsca, ale zmienia się kierunek reakcji, a więc także jej nazwa elektrochemiczna. Zapis „plus” i „minus” trzeba więc czytać razem z trybem pracy urządzenia. To prowadzi prosto do praktyki, czyli do pytania, jak rozpoznać właściwy biegun na schemacie i w rzeczywistym układzie.
Jak rozpoznać właściwy biegun na schemacie i w układzie
Najpewniejsza metoda jest prosta: najpierw ustalasz rodzaj procesu, potem znak. W schematach elektrochemicznych nie warto zaczynać od przewodu czerwonego albo czarnego, bo to tylko pomoc pomiarowa, a nie definicja chemiczna. Lepiej przejść po kolei przez układ i sprawdzić, gdzie zachodzi utlenianie, a gdzie redukcja.
- Sprawdź, czy masz do czynienia z ogniwem zasilającym układ, czy z procesem wymuszonym przez zasilacz.
- Odczytaj, gdzie zachodzi utlenianie, a gdzie redukcja.
- W zapisie schematycznym pamiętaj, że lewa strona to zwykle anoda, a prawa katoda.
- Jeśli pracujesz z akumulatorem, określ, czy mierzysz rozładowanie, czy ładowanie.
- Gdy trzeba, potwierdź bieguny multimetrem, ale interpretuj wynik w kontekście całego układu.
W praktyce multimeter pomaga, ale nie zastępuje rozumienia procesu. Czerwony przewód pokaże punkt o wyższym potencjale względem punktu odniesienia, jednak dopiero chemia mówi, czy to katoda, czy anoda. Tę różnicę dobrze zna każdy, kto choć raz analizował akumulator, prostownik albo układ elektrolityczny.
Jeśli tę kolejność zapamiętasz, kolejne schematy przestają być chaotyczne. Następna pułapka czeka tam, gdzie ktoś ufa jednemu skrótowi myślowemu i uznaje go za regułę absolutną.
Najczęstsze pomyłki przy czytaniu oznaczeń
- Traktowanie anody jak zawsze ujemnej i katody jak zawsze dodatniej.
- Mieszanie prądu umownego z ruchem elektronów.
- Patrzenie tylko na kolor przewodu, bez sprawdzenia trybu pracy układu.
- Używanie jednego schematu dla baterii, akumulatora i elektrolizera, jakby działały identycznie.
- Zakładanie, że „plus” zawsze oznacza to samo w źródle energii i w odbiorniku.
W praktyce największe zamieszanie robi ostatni punkt. Gdy układ ładuje akumulator albo prowadzi elektrolizę, intuicja z klasycznej baterii przestaje wystarczać. Dlatego przy diagnostyce nie ufam jednemu skrótowi myślowemu, tylko sprawdzam, jaka reakcja rzeczywiście zachodzi.
To samo dotyczy prostych pomyłek na schematach serwisowych. Błąd nie zawsze wynika z tego, że układ jest uszkodzony. Często problem leży wyłącznie w odczycie oznaczeń i w założeniu, że znak elektrody działa tak samo w każdym typie ogniwa.
Gdzie ta wiedza przydaje się w elektronice i energetyce
To nie jest wiedza wyłącznie szkolna. W instalacjach fotowoltaicznych spotykam ją przy magazynach energii, w systemach awaryjnego zasilania i przy serwisie akumulatorów, gdzie błędne odczytanie biegunów potrafi skończyć się nie tylko pomyłką, ale też uszkodzeniem podzespołów. W technologiach wodorowych, czyli w elektrolizerach, znak elektrody mówi od razu, po której stronie zachodzi utlenianie, a po której redukcja, więc ma bezpośrednie znaczenie dla bezpieczeństwa i sprawności.
Dobrym przykładem jest akumulator kwasowo-ołowiowy: podczas rozładowania dodatnia elektroda pełni funkcję katody, a podczas ładowania reakcja odwraca się wraz z kierunkiem przepływu energii. Ten sam sprzęt, ten sam zestaw materiałów, a interpretacja biegunów zmienia się wraz z trybem pracy. Właśnie dlatego w dokumentacji technicznej tak ważne są słowa „ładowanie” i „rozładowanie” - bez nich opis bywa tylko częściowo prawdziwy.
W praktyce serwisowej lub projektowej najbardziej pomaga proste pytanie: co układ robi teraz, a nie czym jest w katalogu. Ta jedna zmiana perspektywy oszczędza więcej czasu niż zapamiętywanie kolejnych wyjątków na pamięć.
Co sprawdzić, zanim uznasz, że układ jest źle spolaryzowany
Jeżeli coś nie zgadza się z pomiarem, najpierw weryfikuję cztery rzeczy: typ układu, kierunek reakcji, tryb pracy oraz to, czy punkt odniesienia w pomiarze jest ustawiony poprawnie. Dopiero potem szukam usterki. W praktyce to prostsze niż poprawianie błędnego założenia o znakach, bo bardzo często problem nie leży w samej elektronice, tylko w interpretacji.
- Sprawdź, czy patrzysz na ogniwo galwaniczne, elektrolizer, czy akumulator w trakcie ładowania.
- Odczytaj, gdzie zachodzi utlenianie i redukcja.
- Porównaj schemat z opisem w dokumentacji, nie z pamięcią.
- Przy pomiarach DC upewnij się, że punkt odniesienia jest ten sam dla obu końcówek.
- Jeśli wynik wydaje się „odwrócony”, załóż najpierw błąd interpretacji, nie awarię sprzętu.
Dla mnie najważniejsza zasada jest jedna: znak elektrody ma sens tylko w odniesieniu do konkretnego procesu. Gdy to zrozumiesz, schematy przestają być zbiorem wyjątków, a zaczynają układać się w spójny obraz, który da się bezpiecznie zastosować w praktyce.
