Wadliwe połączenie lutowane potrafi unieruchomić całą płytkę, choć na pierwszy rzut oka winny wydaje się zasilacz, kabel albo sam układ scalony. Poniżej wyjaśniam, jak rozpoznać taki problem, skąd bierze się w praktyce, jak odróżnić go od poprawnego lutowania bezołowiowego i jak go naprawić bez dokładania nowych szkód. To ważne zwłaszcza w elektronice mocy, falownikach, sterownikach ładowania i sprzęcie pracującym pod temperaturą oraz obciążeniem.
Najważniejsze fakty, które warto zapamiętać
- Problem nie dotyczy wyłącznie wyglądu - liczy się przede wszystkim ciągłość elektryczna i mechaniczna stabilność połączenia.
- Przyczyną najczęściej są za mała ilość ciepła, ruch elementu podczas stygnięcia, utlenienie, brud albo późniejsze zmęczenie termiczne.
- Matowy lut nie zawsze jest wadą - w technologii bezołowiowej sam wygląd powierzchni nie wystarcza do oceny jakości.
- Diagnozę zaczynam od oględzin, potem sprawdzam ciągłość, zachowanie pod obciążeniem i reakcję na delikatny ruch lub zmianę temperatury.
- Naprawa wymaga topnika, właściwego nagrzania pada i wyprowadzenia, a potem spokojnego wystygnięcia bez poruszania elementem.
- W sprzęcie energetycznym i PV szczególnie narażone są elementy mocy, przekaźniki, złącza oraz okolice radiatorów.

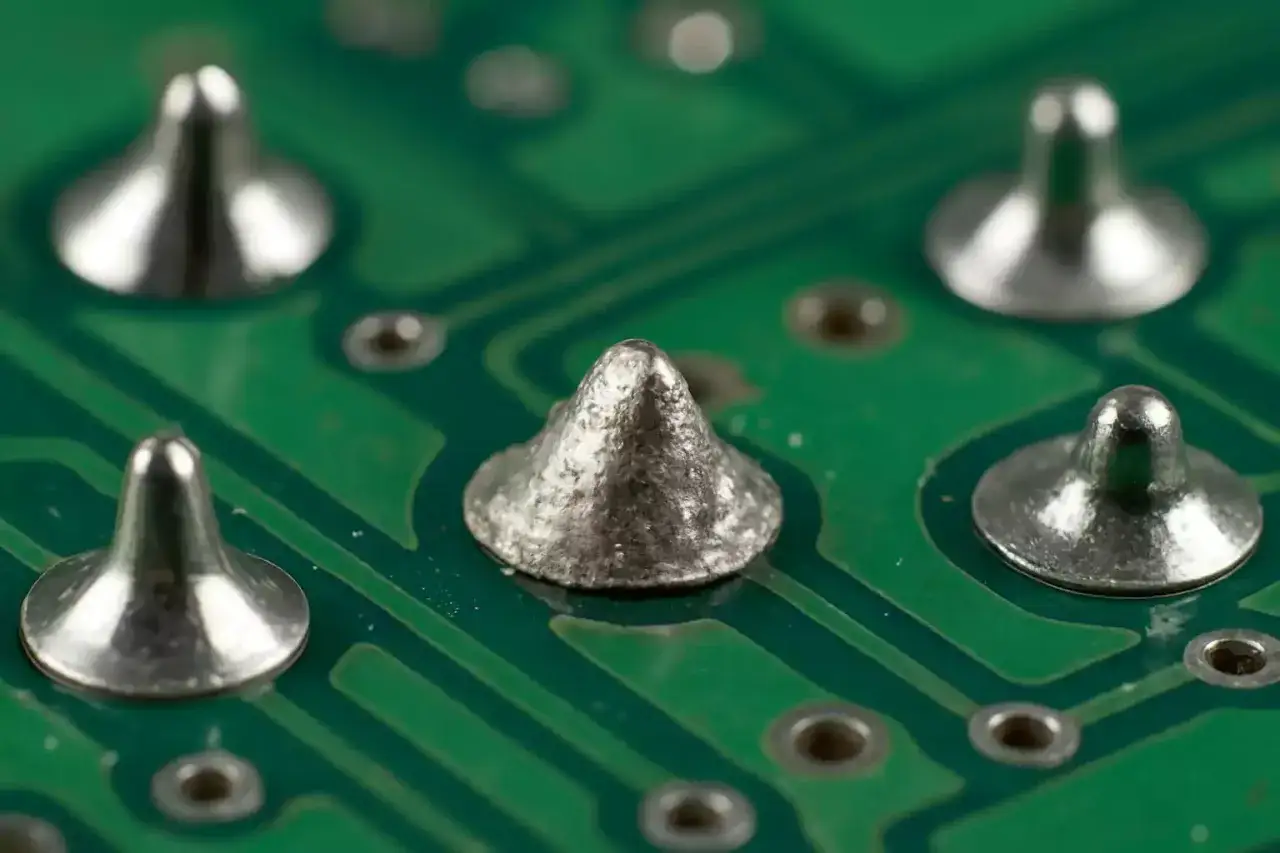

Czym jest wadliwe połączenie lutowane i jak je odróżnić od poprawnego
W praktyce chodzi o spoinę, która nie związała metalu z metalem tak, jak powinna. Taki lut może przewodzić raz lepiej, raz gorzej, a przy drganiach lub nagrzewaniu potrafi całkiem otworzyć obwód. NASA opisuje podobny defekt jako szary, porowaty styk ze słabym zwilżaniem, a IPC zwraca uwagę, że w lutowaniu bezołowiowym matowy wygląd sam w sobie nie musi oznaczać usterki.
Dlatego nie oceniam połączenia wyłącznie wzrokiem. Dobrze wykonany lut zwykle ma gładką, równą spoinę, wyraźnie obejmuje pad i wyprowadzenie oraz nie wygląda, jakby ktoś go tylko „posypał” cyną. Z kolei połączenie podejrzane bywa spękane, chropowate, z odspojoną obwódką albo z wyraźnym brakiem zwilżenia. To prowadzi do prostego porównania.
| Cecha | Poprawne połączenie | Podejrzane połączenie |
|---|---|---|
| Wygląd | Równa, zwarta spoina, bez pęknięć i wysp cyny | Matowa, grudkowata, spękana albo z szarą obwódką |
| Zachowanie | Działa stabilnie niezależnie od lekkich drgań i temperatury | Przerywa, resetuje układ albo reaguje na dotyk obudowy |
| Ryzyko | Niskie, jeśli pad i element są dobrze podparte | Wysokie, zwłaszcza przy dużym prądzie i pracy cyklicznej |
To ważne rozróżnienie, bo w nowoczesnej elektronice powierzchowny „brzydki” lut nie zawsze jest winny awarii, a prawdziwy problem często kryje się głębiej. I właśnie dlatego trzeba najpierw ustalić, skąd taka wada się bierze.
Skąd bierze się problem i dlaczego wraca po czasie
Najczęściej zaczyna się bardzo prosto: za mało ciepła, za krótki czas grzania albo ruch elementu w chwili, gdy lut jeszcze krzepnie. Wtedy spoina nie zdąży się dobrze związać z powierzchnią pada i wyprowadzenia. Czasem winny jest też brud, tlenki, stary topnik lub zbyt mała ilość aktywnego fluxu, który ma pomóc cynie rozpłynąć się po metalu.
W praktyce równie ważne są czynniki, które pojawiają się później. Płytka pracuje w gorącej obudowie, elementy mocy nagrzewają się i stygną setki razy, a do tego dochodzą drgania, transport i naprężenia mechaniczne. W instalacjach energetycznych, falownikach i sterownikach ładowania widzę to szczególnie często: ciężkie komponenty, duże prądy, lokalne grzanie i brak porządnego odciążenia przewodów robią swoje.
- Za niska temperatura grota - cyna topi się „na raty” i nie zwilża poprawnie powierzchni.
- Poruszenie podczas stygnięcia - spoina krystalizuje w złej strukturze i pęka przy pierwszym obciążeniu.
- Utleniona powierzchnia - cyna nie ma do czego dobrze przylgnąć.
- Brak topnika - bez niego lutowanie bywa tylko pozornie wykonane.
- Zmęczenie termiczne - wielokrotne grzanie i chłodzenie rozrywa połączenie od środka.
- Wibracje i naprężenia - ciężki transformator, radiator albo przewód potrafią dosłownie „pracować” na spoinie.
Innymi słowy: usterka nie musi powstać przy lutowaniu. Często rodzi się później, w realnych warunkach pracy, i właśnie dlatego objawy bywają tak podstępne.

Jak rozpoznać usterkę po objawach w pracy urządzenia
Tu najważniejsza jest obserwacja zachowania sprzętu, a nie samych komponentów. Wadliwe połączenie lutowane zwykle daje objawy przerywane, niestabilne i trudne do złapania na stole warsztatowym. Urządzenie może działać godzinę bez problemu, po czym nagle się resetuje, gubi sygnał albo odcina zasilanie pod obciążeniem.
W elektronice domowej widać to jako migotanie obrazu, trzaski w głośniku, losowe restarty routera, problemy z przyciskami albo reagowanie tylko po poruszeniu obudową. W sprzęcie energetycznym objawy są bardziej „mocowe”: falownik zgłasza błąd, ładowarka przerywa pracę, przekaźnik cyka, a sterownik działa poprawnie tylko wtedy, gdy temperatura spadnie. Taki wzorzec zwykle nie jest przypadkiem.
- Przerywanie działania - urządzenie działa, po czym nagle traci zasilanie lub sygnał.
- Reakcja na dotyk - lekkie poruszenie płytki lub przewodu zmienia objawy.
- Zależność od temperatury - po nagrzaniu usterka się nasila, po ostygnięciu znika.
- Błędy pod obciążeniem - sprzęt psuje się dopiero wtedy, gdy pobór prądu rośnie.
- Objawy okresowe - wszystko wygląda dobrze, aż do kolejnego cyklu grzania albo drgań.
Jeśli objaw pojawia się tylko czasami, łatwo pomylić go z awarią zasilacza, uszkodzonym czujnikiem albo błędem oprogramowania. Dlatego kolejnym krokiem jest zawężenie miejsca, w którym problem pojawia się najczęściej.
Gdzie szukać jej najczęściej w elektronice energetycznej
W urządzeniach związanych z energią i fotowoltaiką szukam przede wszystkim miejsc, gdzie płytka dostaje ciepło, wibracje i większy prąd niż przeciętnie. Nie chodzi wyłącznie o same moduły PV. Wrażliwe są też falowniki, sterowniki MPPT, ładowarki akumulatorów, BMS-y, zasilacze pomocnicze i układy sterujące wentylatorami.
| Miejsce | Dlaczego jest podejrzane | Co zwykle widać lub słychać |
|---|---|---|
| Elementy mocy przy radiatorach | Duże różnice temperatur i rozszerzalność materiałów | Restart przy większym obciążeniu, przegrzewanie, losowe błędy |

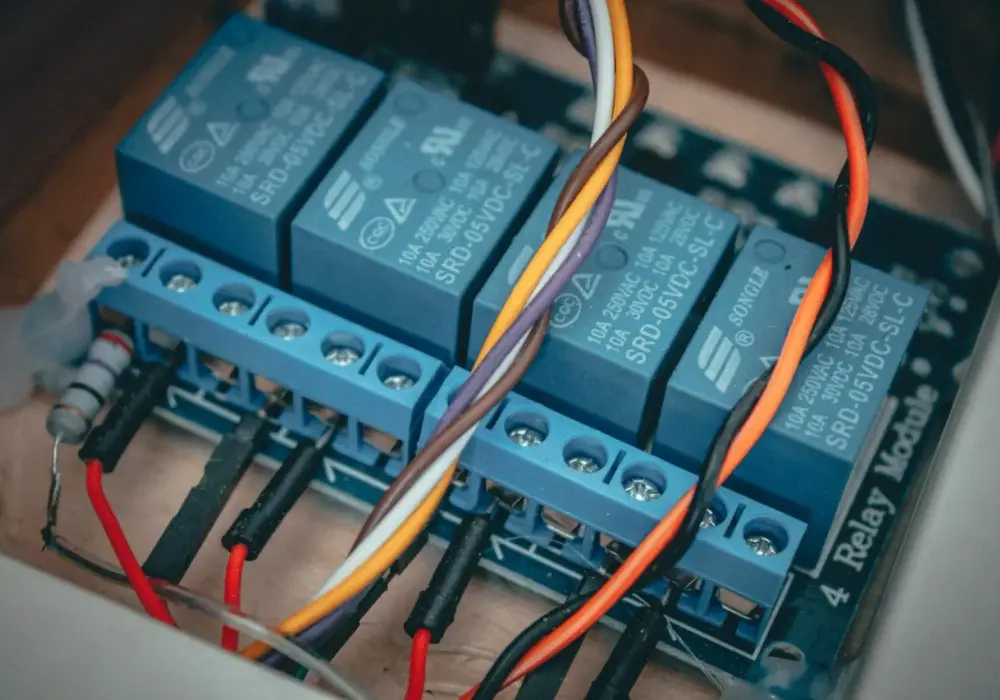

| Przekaźniki i styczniki na PCB | Powtarzalne załączanie, drgania, wysoki prąd styków | Stukanie, opóźnione zadziałanie, chwilowa utrata kontaktu |
| Dławiki i transformatory | Duża masa własna i naprężenia mechaniczne | Przerywanie pod naciskiem lub po wstrząsie |
| Złącza przewodów na płytce | Luzowanie, wibracje i wyrabianie spoin | Okresowy brak zasilania lub sygnału |
| Płytki sterujące w falownikach i BMS | Praca 24/7, temperatura i cykle obciążenia | Trudne do uchwycenia błędy, które wracają po czasie |
Jeśli urządzenie działa w zamkniętej obudowie, na słońcu albo w szafie z kiepskim chłodzeniem, ryzyko rośnie jeszcze szybciej. I właśnie dlatego sama naprawa bez sensownej diagnozy bywa stratą czasu.
Jak diagnozuję połączenie krok po kroku
Zaczynam od bezpieczeństwa: odłączam zasilanie, rozładowuję kondensatory i nie opieram się na „na pewno już nie ma napięcia”. Potem szukam miejsc, które mają sens konstrukcyjny - nie całej płytki naraz, tylko konkretnych obszarów przy ciężkich elementach, radiatorach i złączach. W praktyce to oszczędza mnóstwo czasu.
| Metoda | Co wykrywa | Ograniczenie |
|---|---|---|
| Oględziny lupą | Pęknięcia, matowe spoiny, odspojenia, słabe zwilżenie | Nie pokaże wszystkiego pod elementami ukrytymi lub BGA |
| Pomiar ciągłości | Otwarte połączenia i przerwy | Intermittent fault może wyjść tylko przy ruchu lub obciążeniu |
| Test pod obciążeniem | Usterki pojawiające się dopiero przy prądzie lub temperaturze | Wymaga ostrożności i dobrze dobranego stanowiska |
| Delikatny test mechaniczny | Połączenia reagujące na drganie lub naprężenie | Trzeba uważać, by nie oderwać pada |
| Kamera termiczna lub pirometr | Punkty miejscowego grzania | Nie zastępuje oględzin i pomiaru |
Najlepszy wynik daje połączenie tych metod, a nie jedna „magiczna” kontrola. Jeśli po ruszeniu przewodu lub po lekkim podgrzaniu objaw wraca, mam już bardzo mocny trop.
Jak naprawić połączenie lutowane bez pogarszania sprawy
Naprawa ma sens tylko wtedy, gdy wiem, że trafiam w odpowiednie miejsce. W przeciwnym razie można zniszczyć pad, przegrzać element albo rozlać cynę tam, gdzie nie powinna trafić. W serwisie zaczynam od oczyszczenia obszaru, a nie od „doklejenia trochę cyny na wierzch”.
- Odświeżam miejsce topnikiem, żeby poprawić zwilżanie metalu.
- Podgrzewam jednocześnie pad i wyprowadzenie, a nie tylko samą cynę.
- Jeśli trzeba, usuwam starą, utlenioną spoinę plecionką lub odsysaczem.
- Dodaję świeżą, niewielką ilość spoiwa, tak by utworzyło równą, zwartą spoinę.
- Nie poruszam elementem, dopóki lut całkowicie nie zastygnie.
- Po wystudzeniu sprawdzam połączenie lupą i pomiarem ciągłości.
Jako punkt wyjścia często ustawiam temperaturę grota w okolicach 350°C, ale nie traktuję tego jak stałej recepty. Przy małych elementach wystarczy mniej, przy dużych polach miedzi trzeba więcej czasu i właściwego grota, a nie tylko wyższej temperatury. To właśnie tu początkujący zwykle popełniają błąd: grzeją za krótko, za mocno albo zbyt długo w jednym miejscu.
- Nie podgrzewaj samej cyny bez podgrzania pada.
- Nie „szarp” elementem w trakcie stygnięcia.
- Nie zakładaj, że więcej cyny oznacza lepszy lut.
- Nie pomijaj topnika, bo bez niego naprawa bywa tylko kosmetyką.
W przypadku drobnych elementów SMD da się to zrobić ręcznie, ale przy gęstych układach, złączach wielopinowych i elementach pod dużą masą cieplną lepiej użyć stacji hot-air albo oddać płytę do serwisu. To prowadzi do pytania, kiedy naprawa przestaje być rozsądna.
Kiedy lepiej wymienić moduł zamiast ratować pojedynczy lut
Nie każde uszkodzenie warto naprawiać punktowo. Jeśli pad się odkleił, ścieżka została nadpalona, a laminat delaminował, pojedyncza poprawka może wytrzymać chwilę, ale nie da trwałego efektu. W wielowarstwowych płytkach problem bywa jeszcze większy, bo uszkodzenie może siedzieć pod powierzchnią i na zewnątrz wyglądać niewinnie.
W praktyce wymiana całego modułu ma sens, gdy usterka wraca po kilku poprawkach, gdy element pracuje w wysokiej temperaturze i pod dużym obciążeniem albo gdy połączenie jest ukryte pod układem, do którego nie ma sensownego dostępu. Dotyczy to szczególnie modułów mocy, płytek sterujących w falownikach i układów, których awaria oznaczałaby ryzyko dla bezpieczeństwa pracy całego systemu.
- Oderwany pad - naprawa jest możliwa, ale trwałość bywa słaba.
- Uszkodzenie wielowarstwowe - przerwa może być ukryta wewnątrz laminatu.
- Połączenie pod układem BGA - wymaga specjalistycznego reworku, nie improwizacji.
- Wysoka moc i temperatura - ryzyko powrotu usterki jest większe niż oszczędność z naprawy.
Jeśli koszt czasu, ryzyko uszkodzenia i możliwość kolejnej awarii są wysokie, wymiana modułu często jest po prostu rozsądniejsza. A żeby do takiej decyzji nie dochodzić wcale, trzeba zadbać o kilka rzeczy już na etapie montażu i serwisu.
Co naprawdę zmniejsza ryzyko awarii w elektronice mocy
Najwięcej daje porządne lutowanie od początku i uczciwe podejście do warunków pracy urządzenia. W urządzeniach energetycznych nie wystarczy, że „działa po złożeniu”. Liczy się to, czy układ wytrzyma cykle grzania, wibracje, długą pracę pod obciążeniem i słabsze warunki chłodzenia.
- Dobieraj temperaturę do zadania - nie przegrzewaj płytki, ale też nie lutuj zbyt chłodno.
- Stosuj topnik i czyste powierzchnie - to realnie poprawia zwilżanie.
- Odciążaj ciężkie komponenty - transformatory, dławiki i duże złącza powinny być mechanicznie podparte.
- Dbaj o chłodzenie - gorąca obudowa przyspiesza pękanie spoin.
- Sprawdzaj punkty narażone na drgania - szczególnie w urządzeniach montowanych w szafach, pojazdach i instalacjach PV.
- Kontroluj objawy po naprawie - krótki test pod obciążeniem mówi więcej niż szybkie uruchomienie na biurku.
W elektronice związanej z energią to właśnie takie detale robią największą różnicę. Jeśli połączenie ma być trwałe, musi być poprawne nie tylko „na stole”, ale też po tysiącach cykli pracy w realnym środowisku.
Jeśli mam zostawić jedną praktyczną myśl, to taką: nie naprawiaj na ślepo tego, co wygląda podejrzanie, tylko tego, co rzeczywiście psuje ciągłość albo stabilność pracy układu. Dobrze wykonana diagnostyka oszczędza czas, a poprawnie przelutowany styk potrafi przywrócić sprawność na długo, o ile nie pomijasz przyczyny źródłowej, czyli temperatury, drgań i naprężeń mechanicznych.
