Tranzystor co to? To półprzewodnikowy element, który pozwala sterować większym prądem za pomocą małego sygnału. W praktyce właśnie na tej zasadzie działają wzmacniacze, przełączniki, zasilacze impulsowe i większość układów sterujących, także tych pracujących w instalacjach fotowoltaicznych. Gdy tłumaczę ten temat, zawsze zaczynam od prostego obrazu: mały sygnał „otwiera” drogę dla większej energii.
Najkrócej mówiąc, to element sterujący przepływem prądu
- Tranzystor może pracować jako przełącznik albo wzmacniacz.
- W elektronice spotkasz najczęściej BJT, MOSFET i IGBT, a w bardziej specjalistycznych układach także JFET.
- W układach mocy liczą się nie tylko maksymalny prąd i napięcie, ale też straty, temperatura i sposób sterowania.
- W falownikach, przetwornicach i sterownikach PV tranzystory wpływają bezpośrednio na sprawność całego systemu.
- Najczęstszy błąd początkujących to mylenie progu z pełnym włączeniem, zwłaszcza w przypadku MOSFET-ów.
Czym jest tranzystor i do czego służy
Najprościej rzecz ujmując, tranzystor jest aktywnym elementem półprzewodnikowym, który kontroluje przepływ ładunku. Ma zwykle trzy wyprowadzenia, a sygnał podany na jedno z nich wpływa na prąd płynący między pozostałymi. To odróżnia go od zwykłych elementów biernych, takich jak rezystor czy kondensator, które same z siebie niczego nie wzmacniają.
W codziennej elektronice tranzystor robi dwie rzeczy. Po pierwsze, działa jak precyzyjny włącznik. Po drugie, potrafi wzmacniać sygnał, czyli zamienić bardzo małe sterowanie na większą zmianę prądu lub napięcia. W praktyce oznacza to, że ten sam element może siedzieć w końcówce audio, w układzie sterującym silnikiem, w zasilaczu impulsowym albo w falowniku od instalacji PV.
To właśnie dlatego nie traktuję tranzystora jako „jednego z wielu drobiazgów na płytce”. W dobrze zaprojektowanym układzie to on decyduje o tym, czy energia zostanie wykorzystana sprawnie, czy po prostu zamieni się w ciepło. Następny krok to zrozumienie, jak to sterowanie wygląda od strony fizyki.
Jak działa tranzystor w praktyce

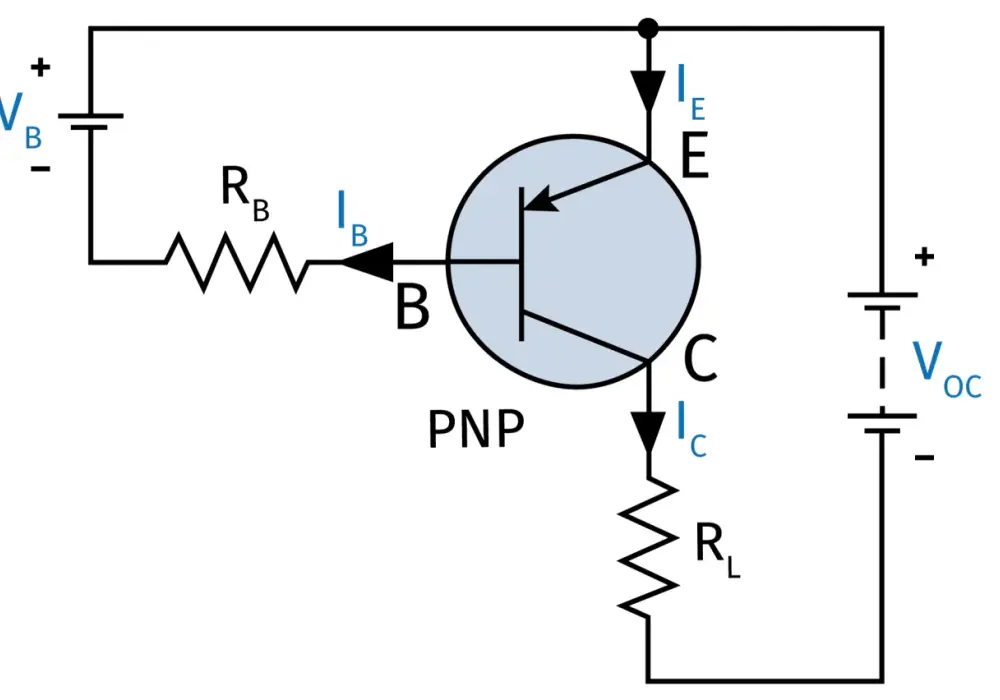

W uproszczeniu tranzystor można opisać jako element, który steruje większym przepływem energii przy użyciu mniejszego sygnału. W tranzystorze bipolarnym, czyli BJT, mały prąd bazy steruje większym prądem między kolektorem a emiterem. W MOSFET-cie sytuacja wygląda inaczej: napięcie na bramce tworzy pole elektryczne, które otwiera lub zamyka kanał przewodzący.
Ta różnica ma bardzo praktyczne skutki. BJT wymaga prądu sterującego, ale bywa bardzo przewidywalny w prostych układach analogowych. MOSFET z kolei ma wejście o bardzo dużej impedancji, więc w stanie ustalonym prawie nie pobiera prądu z bramki, choć trzeba go dobrze i szybko ładować oraz rozładowywać. W energoelektronice ta cecha jest kluczowa, bo szybkość przełączania wpływa na straty.
W praktyce przełączanie w przetwornicach i falownikach odbywa się zwykle z częstotliwością od kilkudziesięciu do kilkuset kiloherców, zależnie od konstrukcji. Gdy myślę o tranzystorze w projekcie, patrzę więc nie tylko na to, czy „włącza się i wyłącza”. Ważne jest też, jak szybko to robi, ile ciepła przy tym generuje i czy układ sterujący rzeczywiście potrafi go poprawnie napędzić. To prowadzi do pytania, które w praktyce pada najczęściej: jaki typ wybrać.
Jakie są najważniejsze rodzaje i czym się różnią
W obiegu funkcjonuje kilka głównych rodzin tranzystorów, ale w większości zastosowań wracają te same nazwy. Najczęściej spotkasz BJT, MOSFET i IGBT. Do bardziej wyspecjalizowanych układów trafia też JFET, zwykle tam, gdzie liczy się niski szum albo konkretna charakterystyka wejściowa.
| Typ | Jak jest sterowany | Mocne strony | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|---|
| BJT | Prądem bazy | Dobre zachowanie w prostych układach analogowych, łatwa przewidywalność | Wymaga prądu sterującego, zwykle większe straty niż w MOSFET-ach mocy | Wzmacniacze, prostsze sterowanie, układy małej i średniej mocy |
| MOSFET | Napięciem bramki | Bardzo szybkie przełączanie, niskie straty przy dobrym doborze | Trzeba uwzględnić ładunek bramki, pojemności i odpowiednie napięcie sterujące | Przetwornice, zasilacze impulsowe, sterowniki silników, elektronika użytkowa |
| IGBT | Napięciem bramki, z zachowaniem cech elementu bipolarnego | Dobry przy wyższych napięciach i większych mocach, popularny w energetyce | Zwykle wolniejszy od MOSFET-a, większe straty przy bardzo wysokich częstotliwościach | Falowniki, napędy, przekształtniki, duża energoelektronika |
| JFET | Napięciem na złączu sterującym | Niski szum, dobra stabilność w wybranych układach analogowych | Mniej uniwersalny, rzadziej wybierany w projektach masowych | Wejścia audio, czujniki, wzmacniacze o niskim poziomie zakłóceń |
Wiele małych BJT ma hFE rzędu 20-300, ale wartość zależy od prądu kolektora, temperatury i egzemplarza. W MOSFET-ach próg Vgs(th) często mieści się w okolicach 1-4 V, lecz do pewnego przewodzenia nierzadko potrzebujesz 4,5 V, 6 V albo 10 V, zależnie od typu. W energetyce coraz częściej pojawiają się też rozwiązania oparte na SiC i GaN. To nie tyle osobna „piąta kategoria”, ile materiał i technologia, które pozwalają pracować szybciej albo przy wyższych napięciach. Są jednak zwykle droższe i bardziej wymagające projektowo, więc nie zastępują automatycznie klasycznego krzemu wszędzie i zawsze. A skoro typy mamy już uporządkowane, czas zejść poziom niżej i spojrzeć na realne zastosowania.
Gdzie tranzystory pracują w elektronice i energetyce
Jeżeli rozbierzesz na części większość współczesnych urządzeń, tranzystory znajdziesz niemal wszędzie. W telefonie i laptopie odpowiadają za zarządzanie zasilaniem. W sprzęcie audio wzmacniają sygnał. W sterownikach LED regulują jasność. W napędach i zasilaczach decydują o sprawności oraz temperaturze pracy.
W energetyce ich rola jest jeszcze bardziej odczuwalna. W falowniku fotowoltaicznym tranzystory przełączają energię z paneli tak, by dało się ją przekształcić do postaci użytecznej dla domu lub sieci. W regulatorach ładowania i przetwornicach DC/DC odpowiadają za szybkie, precyzyjne sterowanie przepływem mocy. To właśnie tu każdy dodatkowy procent sprawności przekłada się na mniej strat, mniej ciepła i zwykle prostsze chłodzenie.
Najlepiej widać to przy urządzeniach pracujących z dużą mocą. Dobrze dobrany tranzystor nie „robi wrażenia” sam z siebie, ale pozwala całemu układowi działać cicho, chłodno i stabilnie. Źle dobrany potrafi natomiast podnieść temperaturę obudowy, obniżyć sprawność i skrócić żywotność całego systemu.
- Falowniki PV wykorzystują tranzystory do szybkiego przełączania energii i kontroli przebiegu wyjściowego.
- Przetwornice DC/DC podnoszą lub obniżają napięcie, zachowując możliwie wysoką sprawność.
- Napędy silników sterują momentem i prędkością bez dużych strat w rezystorach.
- Ładowarki i zasilacze dbają o stabilne napięcie, prąd i zabezpieczenia.
Skoro zastosowania są tak szerokie, logiczne staje się pytanie, po czym w ogóle rozpoznać dobry element dla danego zadania. Tu wchodzą parametry z noty katalogowej.
Jak czytać parametry na obudowie i w nocie katalogowej
W praktyce najwięcej błędów rodzi się wtedy, gdy ktoś patrzy tylko na jeden parametr, na przykład maksymalny prąd. Ja zawsze zaczynam od czterech rzeczy: napięcia, prądu, strat i termiki. Dopiero później sprawdzam szczegóły sterowania.
| Parametr | Co oznacza | Na co uważać |
|---|---|---|
| Vce / Vds | Maksymalne napięcie kolektor-emiter lub dren-źródło | Musi mieć zapas względem realnych pików w układzie, nie tylko napięcia nominalnego |
| Ic / Id | Maksymalny prąd kolektora lub drenu | Sam limit prądu nie mówi jeszcze nic o stratach i chłodzeniu |
| hFE | Wzmocnienie prądowe BJT | Zwykle zmienia się z prądem, temperaturą i partią produkcyjną |
| Rds(on) | Rezystancja kanału MOSFET-a po włączeniu | Im niższa, tym mniejsze straty przewodzenia, ale przy innych warunkach pracy też trzeba sprawdzić temperaturę |
| Vgs(th) | Próg, przy którym MOSFET zaczyna przewodzić | To nie jest napięcie pełnego włączenia; wielu początkujących myli te dwie rzeczy |
| SOA | Bezpieczny obszar pracy | Pokazuje, przy jakich warunkach element przeżyje impulsy, przeciążenia i grzanie |
| RθJA / RθJC | Opór cieplny do otoczenia lub obudowy | Pomaga ocenić, czy element wymaga radiatora, podkładki termicznej albo lepszej wentylacji |
Jeśli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: dobór tranzystora zaczyna się od warunków termicznych, a nie od samej nazwy typu. W układzie z małą stratą ciepła MOSFET może być oczywistym wyborem, ale w instalacji o wyższym napięciu i mocy lepiej sprawdzi się IGBT albo rozwiązanie z SiC. To właśnie ten kontekst odróżnia poprawny dobór od przypadkowego strzału.
Najczęstsze pomyłki przy ocenie tranzystorów
Przy tłumaczeniu tego tematu widzę kilka błędów tak często, że można je uznać za klasykę. Dobra wiadomość jest taka, że wszystkie da się stosunkowo łatwo wyłapać, jeśli wiesz, czego szukać.
- Mylenie progu z pełnym włączeniem - zwłaszcza w MOSFET-ach. To, że element zaczyna przewodzić, nie oznacza jeszcze, że robi to efektywnie.
- Patrzenie tylko na maksymalny prąd - bez sprawdzenia strat mocy i chłodzenia ten parametr niewiele mówi o realnej pracy.
- Ignorowanie sterowania bramki lub bazy - nawet świetny tranzystor będzie działał źle, jeśli sterownik nie zapewni odpowiedniego napięcia, prądu albo szybkości przełączania.
- Zakładanie, że tranzystor zawsze wzmacnia - w praktyce bardzo często pracuje wyłącznie jako przełącznik.
- Pomijanie temperatury - parametry katalogowe zwykle podawane są dla warunków laboratoryjnych, a nie dla ciasnej obudowy bez radiatora.
Najbardziej kosztowny błąd widzę zwykle tam, gdzie projekt ma pracować długo i pod obciążeniem, na przykład w przetwornicy albo falowniku. Na papierze wszystko wygląda poprawnie, ale w realnym układzie robi się za gorąco i element zaczyna tracić parametry. Z tego powodu zawsze warto patrzeć na tranzystor jak na część większego systemu, a nie jak na samotny komponent.
Co naprawdę warto zapamiętać o tranzystorze w codziennej elektronice
Jeśli miałbym zostawić jedną myśl, byłaby bardzo prosta: tranzystor nie jest tylko „małym układem na płytce”, ale podstawowym narzędziem do sterowania energią. Dzięki niemu elektronika może wzmacniać sygnały, przełączać obciążenia, stabilizować zasilanie i działać sprawnie przy dużych mocach.
W praktyce najwięcej daje nie sama znajomość definicji, lecz umiejętność odczytania kontekstu. Trzeba wiedzieć, czy układ potrzebuje szybkości, niskich strat, odporności na wysokie napięcie, czy może niskiego szumu. W systemach związanych z energią, zwłaszcza fotowoltaiką, to właśnie tranzystory decydują o tym, jak dużo energii uda się realnie wykorzystać, a ile zostanie utracone w postaci ciepła.
Gdy patrzę na schemat albo notę katalogową, szukam więc nie jednego „najlepszego” tranzystora, tylko najlepszego wyboru dla konkretnego zadania. I to jest najuczciwszy skrót całego tematu: dobrze dobrany tranzystor poprawia sprawność, stabilność i trwałość układu, a źle dobrany potrafi zepsuć nawet prostą konstrukcję.
