W elektronice PWM jest jednym z tych pojęć, które brzmią bardziej skomplikowanie, niż naprawdę działają. Jeśli zastanawiasz się, pwm co to, odpowiedź jest prosta: to sposób sterowania mocą przez bardzo szybkie przełączanie sygnału i zmianę czasu, przez jaki pozostaje on w stanie włączonym. W praktyce ma to znaczenie wszędzie tam, gdzie chcesz regulować jasność, prędkość, temperaturę albo ładowanie akumulatora bez dużych strat energii.
W tym artykule pokazuję, jak działa modulacja szerokością impulsu, gdzie używa się jej w codziennej elektronice i kiedy ma sens w instalacjach fotowoltaicznych. Dorzucam też różnice między PWM a MPPT, bo właśnie to porównanie najczęściej decyduje o dobrym wyborze.
Najważniejsze rzeczy o PWM w jednym miejscu
- PWM nie obniża napięcia w sposób liniowy, tylko bardzo szybko przełącza sygnał między stanem włączonym i wyłączonym.
- O tym, ile energii trafia do obciążenia, decyduje wypełnienie impulsu, czyli czas pracy w stosunku do całego cyklu.
- Technika sprawdza się przy LED-ach, silnikach DC, grzałkach, przetwornicach i serwomechanizmach.
- W fotowoltaice PWM bywa dobrym wyborem w małych, prostych układach, ale przy większej różnicy napięć zwykle wygrywa MPPT.
- Najczęstszy błąd to traktowanie PWM jak „suwaka napięcia”, choć w rzeczywistości chodzi o sterowanie czasem przewodzenia.
Jak działa PWM i co oznacza wypełnienie sygnału

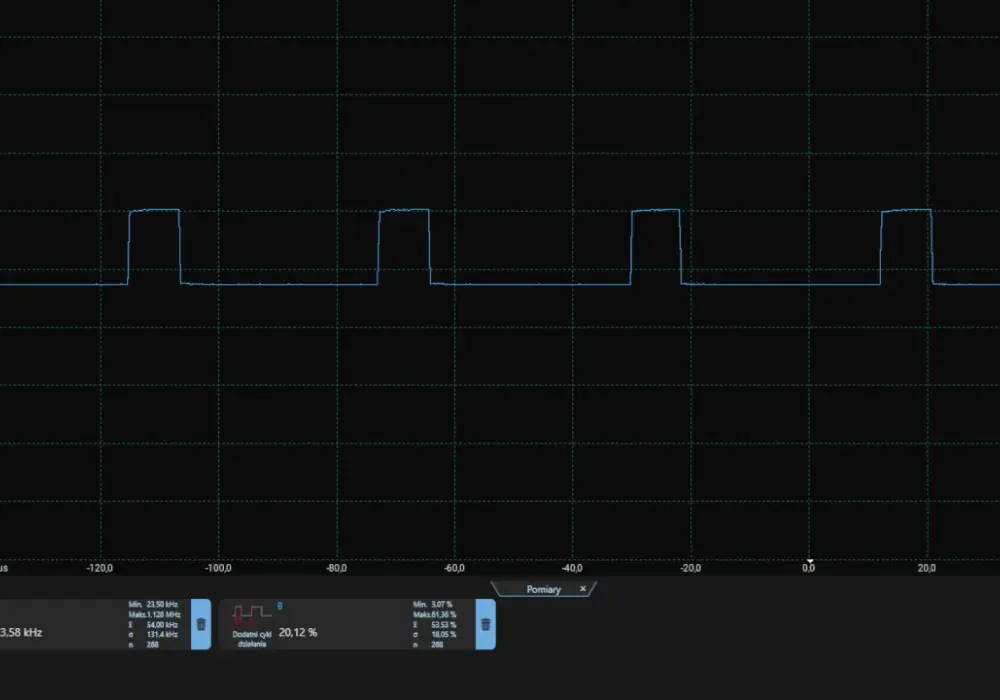

PWM, czyli modulacja szerokością impulsu, opiera się na prostym pomyśle: sygnał nie jest zmieniany „płynnie”, tylko przełączany bardzo szybko między stanem wysokim i niskim. Zewnętrznie wygląda to jak przebieg prostokątny, a najważniejszą zmienną jest wypełnienie sygnału, czyli procent czasu, przez który impuls pozostaje w stanie aktywnym.
To właśnie dlatego PWM bywa tak skuteczny. Jeśli włączasz sygnał na 20% czasu, obciążenie dostaje wyraźnie mniej energii niż przy 80%, mimo że amplituda i częstotliwość pozostają takie same. W praktyce daje to precyzyjną kontrolę mocy bez typowych strat, które pojawiają się przy regulacji liniowej.
| Wypełnienie | Co to znaczy w praktyce | Efekt dla obciążenia |
|---|---|---|
| 25% | Sygnał jest włączony przez 1/4 czasu | Mała średnia moc |
| 50% | Sygnał pracuje przez połowę cyklu | Średnia moc rośnie wyraźnie |
| 90% | Sygnał jest prawie cały czas aktywny | Obciążenie dostaje niemal pełną moc |
Warto odróżnić wypełnienie od częstotliwości. Częstotliwość mówi, jak szybko sygnał się przełącza, a wypełnienie mówi, jak długo trwa stan wysoki w każdym cyklu. Te dwa parametry razem decydują o tym, czy układ będzie pracował cicho, stabilnie i bez widocznych efektów ubocznych. Kiedy to już jest jasne, łatwo zrozumieć, dlaczego PWM pojawia się w tylu różnych urządzeniach.
Gdzie PWM naprawdę się przydaje w elektronice
Najprościej myśleć o PWM jako o narzędziu do sterowania energią tam, gdzie nie chcę jej marnować na ciepło. Z tego powodu technika ta jest obecna w bardzo różnych urządzeniach, od prostych projektów hobbystycznych po poważniejsze układy mocy.
- Ściemnianie LED-ów - zamiast obniżać napięcie „na stałe”, diodę zasila się impulsami. Dzięki temu łatwo regulować jasność bez dużych strat energii.
- Sterowanie silnikami DC - im większe wypełnienie, tym większa średnia moc i zwykle wyższa prędkość obrotowa. To prosty i skuteczny sposób kontroli napędu.
- Regulacja grzałek - PWM pozwala utrzymywać temperaturę bez ciągłej pracy na pełnej mocy. Dobrze sprawdza się tam, gdzie układ ma reagować szybko.
- Serwomechanizmy - w serwach impuls nie tylko „włącza” sygnał, ale też niesie informację o położeniu. To inna interpretacja tego samego zjawiska.
- Falowniki i przetwornice - tu PWM pomaga kształtować energię w bardziej złożonych układach zasilania, także w systemach związanych z OZE.
W praktyce widzę to tak: jeśli zadaniem jest sterowanie mocą, a nie jej bezsensowne rozpraszanie, PWM jest jednym z pierwszych rozwiązań, po które warto sięgnąć. Najciekawsze zaczyna się jednak wtedy, gdy ta sama technika trafia do instalacji z panelem słonecznym i akumulatorem.
Dlaczego w fotowoltaice PWM ma sens tylko w określonych układach
W fotowoltaice PWM pojawia się najczęściej w regulatorach ładowania. Ich zadanie jest proste: chronić akumulator i sterować procesem ładowania tak, by nie dopuścić do przeładowania. W praktyce regulator PWM łączy panel z baterią niemal bezpośrednio, a napięcie panelu zostaje „ściągnięte” blisko napięcia akumulatora.
To oznacza, że PWM najlepiej działa wtedy, gdy napięcie panelu i napięcie baterii są do siebie dobrze dopasowane. W małych systemach off-grid, zestawach mobilnych albo prostych instalacjach 12 V bywa to całkowicie wystarczające. Jak pokazuje Victron Energy, gdy napięcie paneli jest wyraźnie wyższe niż napięcie akumulatora, regulator PWM zaczyna tracić część potencjalnego uzysku, bo nie potrafi „wycisnąć” z modułów tyle energii co MPPT.
Warto też pamiętać, że w takich regulatorach ładowanie zwykle przebiega etapami: bulk, absorption i float. To praktyczny schemat, który pomaga szybko doładować akumulator, a potem utrzymać go w bezpiecznym stanie podtrzymania. Właśnie dlatego PWM nie jest technologią „gorszą z definicji” - po prostu ma konkretne zastosowanie i konkretne granice.
PWM i MPPT wyglądają podobnie tylko na pierwszy rzut oka
To porównanie warto zrobić uczciwie, bo bardzo często decyduje o opłacalności całej instalacji. PWM jest prostszy, zwykle tańszy i sensowny przy niewielkich systemach. MPPT jest bardziej zaawansowany, bo potrafi dopasować pracę panelu do punktu największej mocy i lepiej wykorzystać energię, szczególnie gdy napięcia nie są idealnie dopasowane.
| Kryterium | PWM | MPPT |
|---|---|---|
| Zasada działania | Panel jest mocno powiązany z napięciem baterii | Regulator szuka punktu maksymalnej mocy i przekształca napięcie |
| Sprawność w instalacji PV | Dobra, gdy panel i bateria są dobrze dobrane | Zwykle lepsza, zwłaszcza przy większej różnicy napięć |
| Prostota | Wysoka | Niższa, bo układ jest bardziej złożony |
| Budżet | Niższy | Wyższy |
| Najlepsze zastosowanie | Małe systemy, instalacje o dopasowanych napięciach, proste projekty | Większe systemy, dłuższe przewody, zmienne warunki, większy uzysk energii |
Gdy wybieram rozwiązanie do instalacji, nie zaczynam od pytania „co jest nowocześniejsze”, tylko „co ma sens w tym konkretnym układzie”. Jeśli masz prosty system 12 V, niewielką moc i dobrze dopasowane komponenty, PWM może być wystarczający. Jeśli jednak planujesz większą instalację, dłuższe okablowanie, kilka paneli w szeregu albo chcesz lepiej radzić sobie z częściowym zacienieniem, MPPT zwykle będzie lepszym wyborem. To prowadzi wprost do typowych błędów, które pojawiają się przy projektowaniu i montażu.
Najczęstsze błędy, które psują efekt PWM
Najwięcej problemów widzę wtedy, gdy ktoś traktuje PWM jak zwykły „regulator napięcia”. To nie to samo. Sygnał PWM działa impulsowo, a jeśli układ nie jest do tego przygotowany, pojawiają się zakłócenia, grzanie elementów albo po prostu słaby efekt końcowy.
- Mylenie wypełnienia z napięciem - większe wypełnienie nie oznacza innego napięcia stałego, tylko dłuższy czas przewodzenia.
- Zbyt niska częstotliwość - LED-y mogą wtedy migotać, a silniki lub przetwornice wydawać słyszalne dźwięki.
- Brak tranzystora lub drivera - mikrokontroler nie powinien bezpośrednio zasilać większego obciążenia. Do tego służy element wykonawczy, zwykle MOSFET lub odpowiedni driver.
- Ignorowanie obciążeń indukcyjnych - przy silnikach i przekaźnikach trzeba zadbać o zabezpieczenie przed przepięciami.
- Złe dopasowanie w fotowoltaice - panel i akumulator dobrane „na oko” często oznaczają niższy uzysk i gorszą pracę całego układu.
Najlepsza praktyka jest banalna, ale skuteczna: zanim uruchomisz układ, sprawdź nie tylko to, czy sygnał w ogóle się pojawia, ale też jak zachowuje się pod obciążeniem. Wtedy błędy wychodzą szybko, a nie dopiero po przegrzaniu elementów. Żeby tego uniknąć, przed wdrożeniem warto spojrzeć na kilka parametrów jednocześnie.
Zanim wykorzystasz PWM w praktyce, sprawdź jeszcze trzy rzeczy
Jeśli miałbym zostawić jedną krótką wskazówkę, byłaby taka: PWM jest proste dopiero wtedy, gdy dobrze dobierzesz resztę układu. Sam sygnał to dopiero początek, a nie gotowe rozwiązanie.
- Prąd i napięcie obciążenia - regulator, MOSFET albo sterownik muszą mieć odpowiedni zapas, a nie tylko wartość „na styk”.
- Częstotliwość pracy - musi pasować do rodzaju obciążenia. LED-y, silniki i przetwornice reagują inaczej.
- Warunki pracy instalacji - w fotowoltaice liczy się dopasowanie napięcia panelu do baterii, długość przewodów i stabilność nasłonecznienia.
- Zabezpieczenia - w układach mocy przydają się bezpieczniki, ochrona przed odwrotną polaryzacją i sensowne chłodzenie.
W praktyce patrzę na PWM jak na bardzo skuteczne narzędzie do sterowania energią, ale tylko wtedy, gdy jest użyte świadomie. To technika, która świetnie sprawdza się w elektronice użytkowej i ma realną wartość w prostych systemach OZE, pod warunkiem że nie myli się jej z regulacją liniową ani nie wybiera bez analizy całego układu.
