Model 1N5819 to dioda Schottky, którą wybiera się wtedy, gdy liczy się niski spadek napięcia, szybkie przełączanie i prosta ochrona w układach zasilania. W praktyce najczęściej pracuje w prostownikach niskonapięciowych, zabezpieczeniu przed odwrotną polaryzacją oraz w małych układach DC, gdzie każdy ułamek wolta ma znaczenie. Poniżej rozkładam ją na konkretne parametry, zastosowania i zamienniki, żeby łatwiej ocenić, czy nadaje się do Twojego projektu.
Najważniejsze fakty o tej diodzie w skrócie
- To szybka dioda Schottky do prostowania i ochrony przed cofnięciem prądu.
- W typowej wersji ma 40 V napięcia wstecznego i 1 A prądu średniego.
- Przy 1 A spadek napięcia dochodzi maksymalnie do około 0,55 V, więc straty są niższe niż w klasycznej diodzie krzemowej.
- Jej ograniczeniem jest nie tylko prąd, ale też temperatura i wzrost prądu wstecznego przy grzaniu.
- Najlepiej sprawdza się w niskonapięciowych układach zasilania, małych ładowarkach, prostych zabezpieczeniach i lekkich aplikacjach PV.
- Jeśli potrzebujesz większego zapasu prądowego, zwykle lepszy będzie mocniejszy odpowiednik z tej samej rodziny.
Czym jest ten element i kiedy ma sens
Ja patrzę na ten model przede wszystkim jak na praktyczny prostownik Schottky: ma mały spadek napięcia, szybko reaguje i dobrze nadaje się do układów, w których nie chcę tracić energii na samej diodzie. To właśnie odróżnia go od zwykłej diody prostowniczej, która może być prostsza, ale zwykle kosztuje więcej napięcia i ciepła.
W realnym projekcie taki element ma sens tam, gdzie zasilanie jest niskie albo budżet napięciowy jest ciasny. Dlatego trafia do małych przetwornic, prostych zasilaczy impulsowych, ochrony przed odwrotną polaryzacją, a także do lekkich układów z akumulatorami i panelami PV. Jeśli źródło ma mały zapas mocy, każdy ułamek wolta mniej na diodzie robi różnicę.
Nie traktuję go jednak jako uniwersalnego rozwiązania do wszystkiego. Przy wyższych prądach ciągłych, dużym nagrzewaniu albo w instalacjach, gdzie napięcie wsteczne może mocno wzrosnąć, lepiej od razu sięgnąć po mocniejszy wariant lub w ogóle rozważyć układ na MOSFET-cie. To oszczędza późniejszych poprawek i nieporozumień przy uruchamianiu.
Żeby dobrze go dobrać, trzeba przejść od opisu ogólnego do liczb z karty katalogowej, bo właśnie one pokazują, gdzie ten element kończy swoje możliwości.

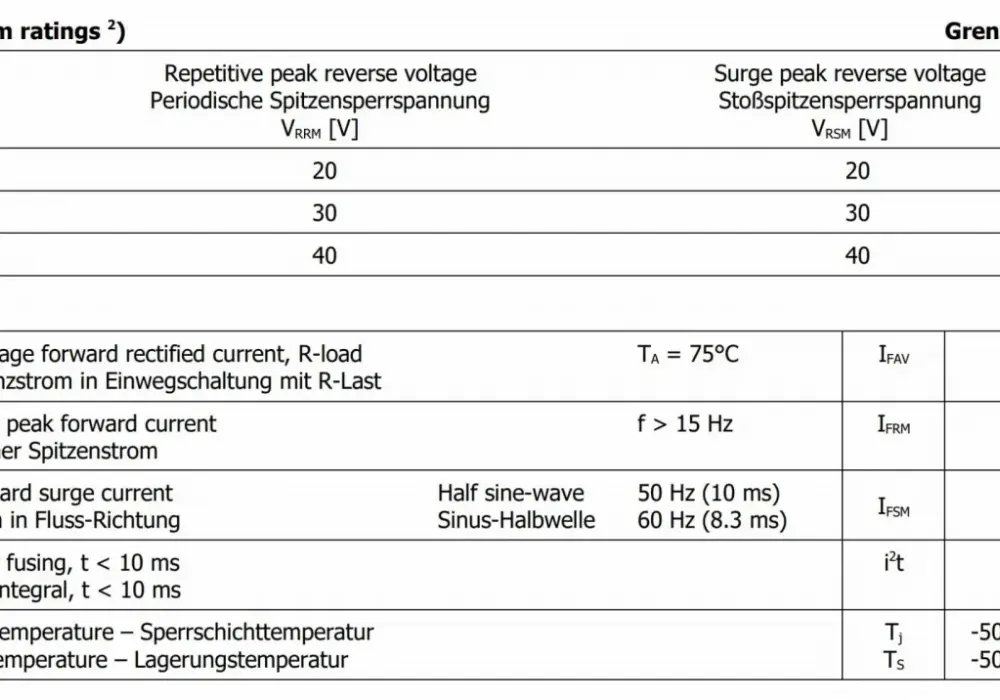

Jak czytać jego parametry bez zgadywania
W przypadku tej diody nie wystarczy wiedzieć, że jest „szybka i dobra do niskich napięć”. Ja zawsze sprawdzam cztery rzeczy: napięcie wsteczne, prąd średni, spadek napięcia i zachowanie termiczne. Bez tego łatwo dobrać element, który na papierze wygląda dobrze, a w praktyce grzeje się albo nie ma zapasu napięciowego.
| Parametr | Wartość typowa dla tej diody | Co to oznacza w praktyce |
|---|---|---|
| Napięcie wsteczne | 40 V | Trzeba zostawić realny margines, zwłaszcza w układach z panelami, przetwornicami i skokami napięcia. |
| Prąd średni | 1 A | To granica, przy której myślę o pracy ciągłej. W zamkniętej obudowie zapas bywa mniejszy. |
| Spadek napięcia | około 0,55 V maksymalnie przy 1 A | Strata mocy wynosi wtedy mniej więcej 0,55 W, więc ciepło zaczyna być odczuwalne. |
| Prąd wsteczny | 0,5 mA przy 25°C, 10 mA przy 100°C | To ważne w układach blokujących powrót prądu, bo upływ rośnie wraz z temperaturą. |
| Prąd udarowy | 25 A przez 10 ms | Krótkie impulsy nie są problemem, ale nie oznacza to zgody na przeciążanie w sposób ciągły. |
| Temperatura złącza | do 150°C | Przy wysokiej temperaturze rosną straty i upływ, więc termika ma duże znaczenie. |
| Obudowa | osiowa DO-41 | To wygodny wariant do montażu przewlekanego, prototypów i prostych płytek. |
Warto też pamiętać o jednym szczególe: przy wyższych prądach spadek napięcia rośnie szybciej, niż wielu początkujących zakłada. W teście przy 3 A dochodzi do około 0,85 V, więc to nie jest dioda, którą bezrefleksyjnie pcha się w obwód o większym obciążeniu. Z tej sekcji płynnie przechodzi się do montażu, bo oznaczenie obudowy i biegunowość są równie ważne jak same liczby.
Jak rozpoznać obudowę i polaryzację
Najczęściej spotykam ten element w wersji przewlekanej, osiowej, z paskiem oznaczającym katodę. To drobiazg, ale właśnie na nim najczęściej wywracają się szybkie prototypy: ktoś odwróci diodę, układ przestaje działać i zaczyna się szukanie „tajemniczej usterki”, której wcale nie ma.
Na płytce sprawdzam więc dwie rzeczy. Po pierwsze, zgodność paska na obudowie z symbolem na PCB. Po drugie, to, czy dioda ma pracować w szeregu z zasilaniem, czy jako element zabezpieczający równolegle do cewki, silnika albo wejścia. W obu przypadkach kierunek montażu zmienia wszystko.
Jeśli projekt jest prosty, wystarczy pamiętać o zasadzie: pasek oznacza stronę katody. W dokumentacji i na schemacie katoda zwykle jest pokazana kreską po stronie wyjścia prądu, ale w praktyce i tak wolę oprzeć się na obu oznaczeniach naraz. To skraca czas uruchamiania i zmniejsza ryzyko pomyłki.
Po rozpoznaniu obudowy i kierunku pracy najważniejsze staje się pytanie, gdzie ten element naprawdę daje przewagę, a kiedy jego zalety przestają wystarczać.
Gdzie sprawdza się najlepiej w praktyce
W codziennej elektronice ten typ diody najczęściej wykorzystuję w kilku bardzo konkretnych miejscach:
- w prostych prostownikach niskonapięciowych, gdzie liczy się mały spadek napięcia;
- w ochronie przed odwrotną polaryzacją na wejściu zasilania;
- w małych układach z akumulatorami, gdzie trzeba ograniczyć cofanie prądu;
- jako diodę swobodnego biegu przy mniejszych cewkach, przekaźnikach i lekkich obciążeniach indukcyjnych;
- w prostych aplikacjach PV, gdzie zabezpiecza przed powrotem energii do źródła.
W układach energii odnawialnej patrzę na nią jak na tani i prosty element ochronny, ale nie jak na złoty standard do każdej instalacji. Przy małych panelach i niskich prądach potrafi spełnić swoje zadanie bardzo dobrze, natomiast w większych systemach, gdzie każda strata ma znaczenie, szybko robi się zbyt zachowawcza. Szczególnie wtedy, gdy pracuje na granicy temperatury albo przy napięciu bliskim limitu.
Jest jeszcze jeden kompromis, o którym początkujący często zapominają: dioda Schottky ma zwykle mniejszy spadek napięcia, ale bywa bardziej podatna na upływ wsteczny niż zwykła dioda krzemowa. W prostych obwodach to akceptowalne, w precyzyjnym blokowaniu energii już nie zawsze. Jeśli każda dziesiąta wolta i każdy miliamper mają znaczenie, rozważam od razu układ na MOSFET-cie zamiast klasycznej diody.
Żeby nie utknąć na poziomie „to działa albo nie działa”, porównuję ten model z najbliższymi odpowiednikami z tej samej rodziny.
Jak dobrać zamiennik i kiedy wybrać mocniejszy model
W praktyce rodzina jest ważniejsza niż sama nazwa. Jeśli potrzebuję podobnego charakteru pracy, ale inne napięcie albo większy prąd, porównuję przede wszystkim napięcie wsteczne, prąd średni i obudowę. To prostsze niż szukanie przypadkowej diody „na oko”.
| Model | Napięcie wsteczne | Prąd średni | Typowy sens użycia |
|---|---|---|---|
| 1N5817 | 20 V | 1 A | Bardzo niskie napięcia, gdy potrzebny jest mniejszy zapas wsteczny. |
| 1N5818 | 30 V | 1 A | Niskonapięciowe układy z nieco większym marginesem niż w 1N5817. |
| 1N5819 | 40 V | 1 A | Uniwersalniejszy wybór do 5 V, 9 V i części układów 12 V. |
| 1N5820 | 20 V | 3 A | Gdy prąd rośnie, ale napięcie pozostaje niskie. |
| 1N5821 | 30 V | 3 A | Średnie napięcie i większy prąd w jednym układzie. |
| 1N5822 | 40 V | 3 A | Gdy potrzebuję 40 V i większego zapasu prądowego. |
Jeśli mam wybrać najprostsze kryterium, stosuję je tak: najpierw sprawdzam maksymalne napięcie źródła, potem prąd ciągły, a dopiero na końcu wygodę montażu. Dzięki temu nie kupuję elementu, który pasuje tylko „na pierwszy rzut oka”. W układach, w których obciążenie zbliża się do 1 A, zwykle szybciej sięgam po wersję 3 A niż próbuję wyciskać ostatnie procenty z mniejszej diody.
Po dobraniu zamiennika zostaje ostatni, bardzo praktyczny etap: sprawdzenie kilku rzeczy przed wlutowaniem, zanim układ zacznie się grzać albo tracić napięcie.
Trzy kontrole przed montażem, które oszczędzają poprawki
Przed montażem zawsze robię trzy krótkie kontrole. Po pierwsze, sprawdzam napięcie maksymalne źródła, a nie tylko wartość nominalną. W fotowoltaice i zasilaczach to różnica, która potrafi przesądzić o niezawodności całego toru.
Po drugie, liczę straty cieplne. Przy 1 A i spadku około 0,55 V wychodzi mniej więcej pół wata, a to już nie jest kosmetyka. W małej obudowie bez porządnego odprowadzenia ciepła takie obciążenie potrafi podnieść temperaturę szybciej, niż się wydaje na stole warsztatowym.
Po trzecie, patrzę na temperaturę pracy całego układu. Wysoka temperatura podbija prąd wsteczny, więc w prostych blokadach powrotu prądu albo przy ładowaniu akumulatorów trzeba brać poprawkę na realne warunki, a nie tylko na dane z chłodnego laboratorium. To właśnie tutaj najłatwiej odróżnić poprawnie działający układ od takiego, który działa tylko w teorii.
Jeśli mam zostawić jedną praktyczną myśl, to tę: ten model ma sens tam, gdzie potrzebujesz prostego, szybkiego i niskostratnego elementu do niskich napięć, ale nie chcesz wchodzić w skomplikowaną elektronikę sterującą. W małych układach zasilania, prostych zabezpieczeniach i lekkich aplikacjach PV sprawdza się bardzo dobrze, o ile nie przekraczasz jego prądowych i termicznych granic. W bardziej wymagających projektach szybciej sięgam po mocniejszą Schottky albo rozwiązanie na MOSFET-cie, bo to zwykle daje lepszy bilans energii i mniej niespodzianek przy uruchamianiu.
