Katoda to plus czy minus? To zależy od tego, o jakim układzie mówimy, i właśnie tu najczęściej pojawia się zamieszanie. W elektronice ten sam termin może oznaczać coś innego w baterii, coś innego w układzie elektrolitycznym, a jeszcze inaczej w diodzie czy LED. Poniżej rozkładam to na proste zasady, praktyczne wyjątki i szybkie sposoby sprawdzania polaryzacji bez zgadywania.
Najważniejsze zasady, które pozwalają odróżnić katodę od anody
- W ogniwie galwanicznym i podczas rozładowania baterii katoda jest zwykle plusem.
- W układzie zasilanym z zewnątrz, na przykład podczas elektrolizy, znak katody się odwraca.
- W diodzie i LED katoda jest stroną oznaczoną inaczej niż anoda, zwykle po stronie kreski lub paska.
- Nie warto pamiętać jednej regułki „katoda = plus” dla wszystkich przypadków.
- Najpewniejsza metoda w praktyce to schemat, datasheet albo test multimetrem.
Najkrótsza odpowiedź brzmi inaczej w zależności od układu
W praktyce elektrycznej najbezpieczniej myśleć tak: znak katody nie jest stały dla wszystkich elementów. W jednym typie układu katoda będzie dodatnia, w innym ujemna, a czasem samo pytanie o „plus czy minus” wymaga doprecyzowania, czy chodzi o baterię, diodę, czy proces chemiczny.
| Układ | Katoda jest | Co to oznacza w praktyce |
|---|---|---|
| Ogniwo galwaniczne, bateria podczas rozładowania | Plusem | Katoda przyjmuje elektrony, a układ oddaje energię do obciążenia. |
| Ogniwo elektrolityczne, układ zasilany z zewnątrz | Minusem | Źródło zasilania wymusza przepływ elektronów i odwraca znak elektrod. |
| Dioda prostownicza | Stroną oznaczoną kreską | Prąd konwencjonalny płynie od anody do katody w kierunku przewodzenia. |
| LED | Zwykle stroną krótszej nóżki lub spłaszczonej obudowy | To wyprowadzenie łączy się zazwyczaj z niższym potencjałem. |
Ja zapamiętuję to w prosty sposób: nie zaczynam od znaku, tylko od roli układu. Gdy już to ustalę, odpowiedź o katodzie przestaje być loterią. Dalej chodzi już o to, dlaczego ten sam termin zachowuje się inaczej w różnych sytuacjach.

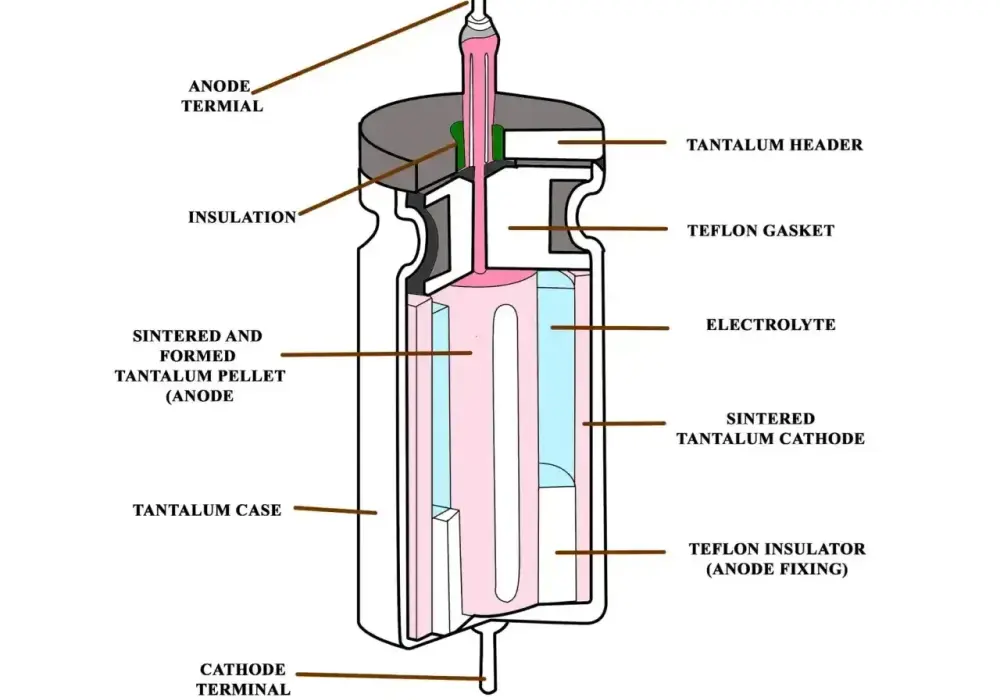

Dlaczego znak katody zależy od układu

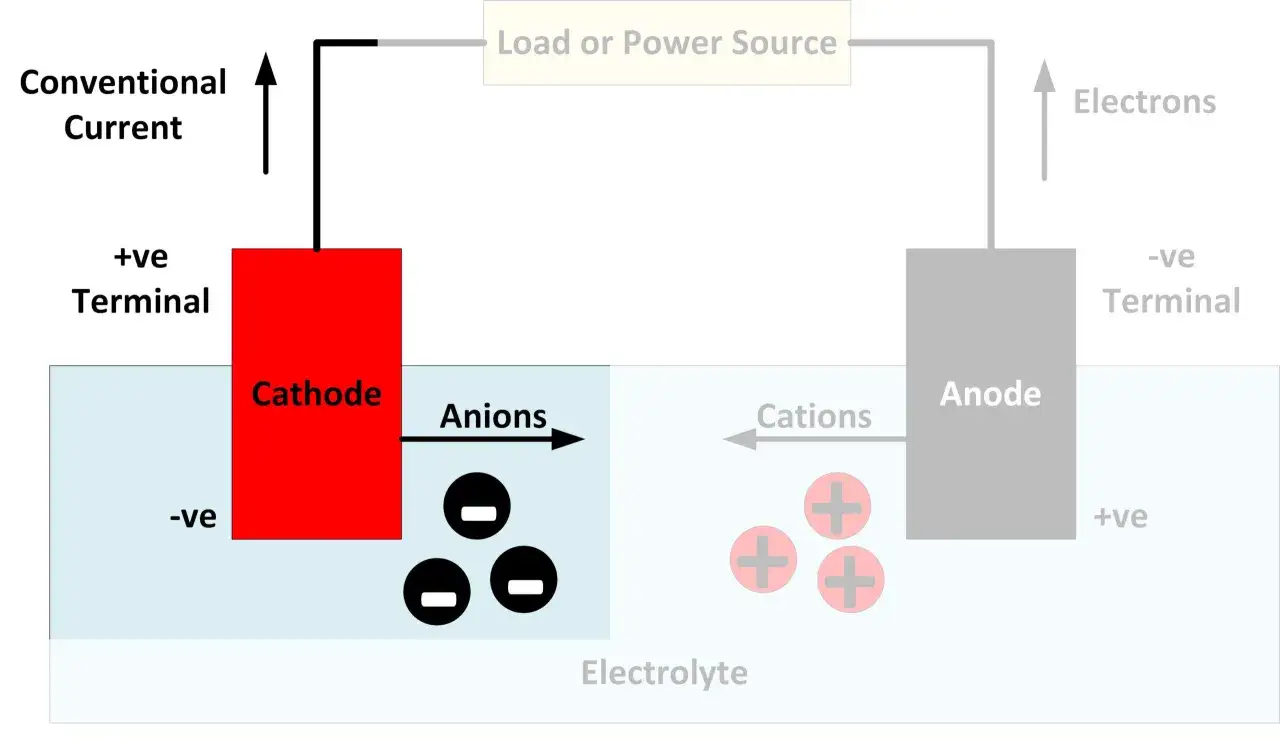

Katoda nie jest „na stałe” plusem albo minusem, bo jej definicja wynika z procesów zachodzących w elemencie. W chemii elektrochemicznej katoda to miejsce redukcji, czyli przyjmowania elektronów. Anoda jest odwrotnością tego procesu: tam zachodzi utlenianie.
W układzie, który działa sam z siebie, jak ogniwo galwaniczne, katoda jest zwykle dodatnia względem anody. W układzie wymuszanym z zewnątrz, na przykład podczas elektrolizy, zasilacz „przestawia” warunki pracy i katoda staje się ujemna. To dlatego to samo słowo może oznaczać różny znak, choć sama funkcja elektrody pozostaje ta sama.
Najważniejszy wniosek jest prosty: nie znak definiuje katodę, tylko proces. Gdy to rozumiesz, znika większość pomyłek, które pojawiają się przy nauce elektroniki. Ten punkt dobrze prowadzi do baterii, bo właśnie tam to nieporozumienie wychodzi najczęściej.
Katoda w baterii i akumulatorze nie zawsze zachowuje się tak samo
W baterii jednorazowej i w akumulatorze podczas rozładowania katoda jest po stronie dodatniej. To ten stan najczęściej kojarzy się z potocznym zapisem „plus i minus” na ogniwie. Gdy jednak akumulator zaczynasz ładować, sytuacja elektrochemiczna się zmienia i role elektrod mogą się odwracać.
W praktyce serwisowej i montażowej to ważne, bo na obudowie pakietu lub w dokumentacji spotkasz zarówno oznaczenia biegunów, jak i opisy funkcji elektrod. Ja przy takich układach nie ufam pamięciówce, tylko sprawdzam oznaczenia na złączu, schemat i opis producenta. To szczególnie istotne przy pakietach Li-ion, kontrolerach ładowania, modułach z BMS i prostych układach zasilania w elektronice użytkowej.
Jeśli pracujesz przy magazynach energii, powerbankach albo małych systemach PV z akumulatorem, pomyłka polaryzacji nie kończy się teorią. Może po prostu zatrzymać ładowanie, wyłączyć zabezpieczenie albo uszkodzić elementy ochronne. Dlatego w tym obszarze znak katody warto traktować jako informację zależną od trybu pracy, a nie jako uniwersalną etykietę. Skoro bateria już jest jasna, zobaczmy teraz diody, bo tam sposób rozpoznawania katody jest dużo bardziej praktyczny.
Katoda w diodzie i LED ma bardzo konkretne oznaczenia
W diodach sprawa jest prostsza niż w elektrochemii, bo producent zwykle daje wyraźny punkt odniesienia. Na schemacie katodę pokazuje kreska przy symbolu diody. W obudowie prostowniczej najczęściej odpowiada jej strona z paskiem, czyli właśnie ten koniec, który trzeba podłączyć zgodnie z kierunkiem przewodzenia.
| Element | Jak rozpoznać katodę | Co warto zapamiętać |
|---|---|---|
| Dioda prostownicza | Pasek na obudowie | Pasek zwykle wskazuje katodę. |
| LED przewlekana | Krótsza nóżka, spłaszczony bok obudowy | To najczęściej wyprowadzenie katody. |
| Symbol na schemacie | Kreska przy symbolu diody | Strona kreski to katoda. |
| LED RGB wspólna katoda | Wspólne wyprowadzenie podłączone do minusa | To popularne rozwiązanie w prostych modułach i sterownikach. |
W diodzie krzemowej spadek napięcia w kierunku przewodzenia wynosi zwykle około 0,6-0,7 V, a w LED zależy od koloru i konstrukcji, często mieści się mniej więcej w zakresie 1,8-3,3 V. To ważne, bo sama obecność napięcia nie oznacza jeszcze poprawnego podłączenia. Dioda może wyglądać „prawie dobrze”, a mimo to nie przewodzić tak, jak zakładasz.
Ja traktuję oznaczenia mechaniczne jako pierwszą wskazówkę, ale nie ostatnią. Jeśli coś ma działać w małym układzie zasilania, na płytce prototypowej albo przy oświetleniu LED, wolę sprawdzić wszystko jeszcze raz, niż potem szukać błędu w połączeniach. I właśnie dlatego przydaje się prosty sposób weryfikacji.
Jak sprawdzić biegun bez zgadywania
Najpewniejsza metoda to dokumentacja producenta. Datasheet zwykle pokazuje symbol, pinout albo rysunek obudowy i tam od razu widać, gdzie jest katoda. Jeśli nie masz karty katalogowej, pomagają też cechy fizyczne elementu oraz szybki test multimetrem.
- Sprawdź oznaczenie na obudowie lub na płytce. W diodach prostowniczych pasek zazwyczaj oznacza katodę, a w LED krótsza nóżka i spłaszczony bok są bardzo mocną wskazówką.
- Porównaj symbol ze schematem. Kreska w symbolu diody to strona katody.
- Użyj multimetru w trybie testu diody. Czerwony przewód zwykle podaje dodatni potencjał, czarny ujemny, więc jeśli element świeci lub pokazuje spadek napięcia, łatwo odczytasz kierunek przewodzenia.
- W układach energetycznych, zwłaszcza z akumulatorami i panelami PV, sprawdź polaryzację przed podłączeniem. Odwrotny kierunek może zatrzymać ładowanie albo uruchomić zabezpieczenie.
Przy LED test jest szczególnie wygodny, bo dioda często lekko zaświeci nawet przy samym pomiarze. W panelach fotowoltaicznych i małych układach zasilania przydaje się to podwójnie, bo pomyłka polarności potrafi kosztować więcej czasu niż sama naprawa. Gdy już wiesz, jak sprawdzić wyprowadzenia, zostaje najważniejsze: nie wpadać w typowe skróty myślowe.
Najczęstsze błędy, które mieszają pojęcia
Najczęstszy błąd to bezrefleksyjne zapamiętanie hasła „anoda to plus, katoda to minus”. To działa tylko w części przypadków i właśnie dlatego później prowadzi do pomyłek. Drugi błąd to mieszanie prądu umownego z przepływem elektronów. W obwodach szkolnych prąd opisuje się od plusa do minusa, ale elektrony poruszają się odwrotnie.
Ja często widzę też jeszcze trzy praktyczne pułapki:
- czytanie symbolu diody od strony trójkąta, a nie kreski;
- opieranie się wyłącznie na długości nóżek LED, mimo że element mógł być przycięty albo pochodzić z nietypowej serii;
- zakładanie, że w ładowanym akumulatorze znaki zachowują się tak samo jak podczas rozładowania.
Warto też pamiętać, że w dokumentacji urządzeń energetycznych i modułów elektronicznych czasem pojawiają się opisy funkcjonalne, a nie uproszczone „plus i minus”. To nie jest błąd producenta, tylko próba oddania tego, co naprawdę dzieje się w środku. Taki sposób myślenia prowadzi już do ostatniej, najpraktyczniejszej zasady.
Jedna reguła, która oszczędza najwięcej pomyłek
Jeśli miałbym zostawić jedną zasadę do zapamiętania, brzmiałaby tak: najpierw ustal rodzaj układu, potem sprawdź oznaczenie, a dopiero na końcu przypisuj znak katodzie. W elektronice i energetyce to podejście działa lepiej niż mechaniczne wkuwanie jednej formułki.
- W ogniwie pracującym samoczynnie katoda jest dodatnia.
- W układzie wymuszanym z zewnątrz katoda może być ujemna.
- W diodach i LED patrz na kreskę, pasek, spłaszczony bok i test multimetrem.
- W instalacjach z akumulatorami i PV nie zgaduj na podstawie nazwy elementu, tylko sprawdzaj bieguny na schemacie.
Tak właśnie najprościej odpowiadam na temat katody: nie jako na stały „plus” albo „minus”, tylko jako na element, którego znak zależy od kontekstu. Gdy trzymasz się tej zasady, dużo rzadziej mylisz diodę z ogniwem, a bateria i LED przestają być źródłem niepotrzebnych błędów.
