GND w elektronice to punkt odniesienia dla napięć i jednocześnie tor powrotny prądu. To proste na poziomie definicji, ale w praktyce łatwo pomylić je z uziemieniem, minusem zasilania albo wspólną masą całego urządzenia, a wtedy zaczynają się błędy w pomiarach, zakłócenia i problemy z uruchomieniem układu. W tym tekście rozkładam temat na części: czym naprawdę jest GND, jak odróżnić go od PE i COM, jak czytać oznaczenia na schematach oraz dlaczego ma to znaczenie także w elektronice energetycznej i fotowoltaice.
Najkrócej rzecz ujmując, GND to punkt odniesienia i droga powrotna prądu
- GND wyznacza wspólne zero dla napięć w układzie.
- W wielu prostych obwodach jest połączony z minusem zasilania, ale nie zawsze.
- GND nie jest tym samym co PE, czyli przewód ochronny.
- W układach z dużymi prądami i czułymi pomiarami liczy się sposób prowadzenia masy, a nie tylko sam napis na schemacie.
- W urządzeniach PV, falownikach i sterownikach GND wpływa na stabilność pomiarów, komunikację i bezpieczeństwo.

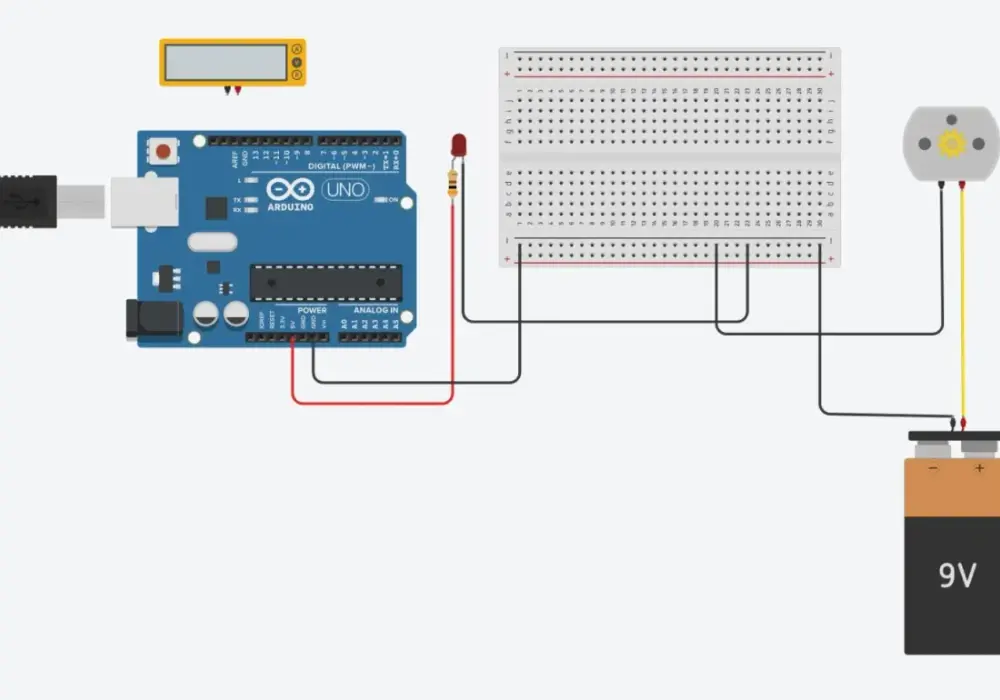

Co oznacza GND w praktyce
Ja traktuję GND przede wszystkim jako umowny punkt zerowy. To do niego odnosi się napięcia w układzie: jeśli na wejściu mikrokontrolera widzisz 3,3 V, to znaczy 3,3 V względem GND, a nie „względem niczego”. Bez takiego punktu odniesienia pomiar napięcia nie ma sensu, bo napięcie zawsze jest różnicą potencjałów.
Druga ważna rzecz jest bardziej praktyczna niż definicyjna: GND to także tor powrotu prądu. Prąd nie „znika” w elemencie, tylko wraca do źródła zamkniętą pętlą. Dlatego w układach elektronicznych tak duże znaczenie ma nie tylko to, gdzie podajesz zasilanie, ale też którędy wraca prąd. W prostym module z baterią GND często będzie po prostu minusem zasilania. W bardziej złożonym urządzeniu ta sama nazwa może oznaczać punkt odniesienia jednej części układu, a nie całej instalacji. To właśnie dlatego jedno słowo bywa źródłem tylu nieporozumień.
Jeśli zapamiętasz jedną rzecz, niech będzie taka: GND porządkuje elektrykę układu. Bez niego trudno mówić o stabilnych pomiarach, poprawnej logice stanów i przewidywalnym zachowaniu urządzenia. Z tego wynika już naturalne pytanie, czy GND oznacza to samo co uziemienie, i tu zaczyna się najczęstsza pułapka.
Dlaczego GND nie zawsze znaczy uziemienie
W języku potocznym „masa”, „uziemienie” i „GND” bywają używane zamiennie, ale technicznie to nie jest to samo. PE to przewód ochronny, którego zadaniem jest bezpieczeństwo człowieka i odprowadzenie prądu uszkodzeniowego. GND natomiast jest zwykle punktem odniesienia w układzie elektronicznym. Może być połączony z PE, ale nie musi. W urządzeniach bateryjnych bardzo często nie jest połączony z ziemią w ogóle.
| Oznaczenie | Co oznacza | Najczęstsze zastosowanie |
|---|---|---|
| GND | Punkt odniesienia układu i często tor powrotny prądu | Elektronika cyfrowa, analogowa, sterowniki, moduły pomiarowe |
| PE | Przewód ochronny połączony z obudową lub elementami metalowymi | Sprzęt zasilany z sieci, falowniki, zasilacze, obudowy metalowe |
| COM | Wspólny punkt odniesienia sygnałów | Układy sterowania, automatyka, aparatura pomiarowa |
| Minus zasilania | Ujemny biegun źródła napięcia | Proste układy DC, elektronika mobilna, systemy akumulatorowe |
W praktyce największy błąd polega na założeniu, że wszystko, co wygląda jak „masa”, można połączyć bez zastanowienia. W układach zasilanych z sieci to ryzykowne, bo przewód ochronny ma inne zadanie niż masa sygnałowa. W zasilaczach izolowanych wyjście bywa wręcz pływające, czyli niepołączone z ziemią dopóki producent nie przewidział innego rozwiązania. Analog Devices zwraca uwagę, że w takich układach liczy się idealny punkt odniesienia, a nie samo słowo „ground” na obudowie czy schemacie.
To rozróżnienie prowadzi do kolejnej warstwy tematu: w elektronice nie ma jednej masy dla wszystkiego, tylko kilka jej odmian, które trzeba rozumieć osobno.
Jakie są najczęstsze odmiany masy
W bardziej rozbudowanych układach spotkasz kilka typów masy. To nie jest sztuczne komplikowanie schematu, tylko sposób na opanowanie zakłóceń, spadków napięcia i problemów z pomiarem. Ja najczęściej patrzę na nie jak na różne odcinki tej samej infrastruktury, które trzeba połączyć w kontrolowany sposób.
| Rodzaj masy | Znaczenie | Dlaczego to ważne |
|---|---|---|
| AGND | Masa analogowa | Chroni czułe pomiary przed zakłóceniami z części cyfrowej |
| DGND | Masa cyfrowa | Obsługuje szybkie przełączanie logiczne i jego zakłócenia |
| PGND | Masa mocy | Przenosi większe prądy i wymaga krótkiej, niskoimpedancyjnej ścieżki |
| Chassis ground | Masa obudowy | Łączy elementy metalowe i ekranowanie z konstrukcją urządzenia |
| Star ground | Układ pojedynczego punktu połączenia mas | Ogranicza pętle prądowe i ułatwia kontrolę zakłóceń |
Star ground, czyli gwiazdowe prowadzenie masy, ma sens wtedy, gdy układ ma wiele źródeł prądu i wiele wrażliwych punktów pomiarowych. Texas Instruments opisuje tę ideę jako świadome sprowadzenie wszystkich odniesień do jednego, kontrolowanego punktu, zamiast tworzenia przypadkowej sieci połączeń. To nie jest złota zasada na każdy przypadek, ale w praktyce często robi różnicę między układem, który działa od razu, a takim, który „dziwnie” szumi albo gubi odczyty.
Skoro wiesz już, że masy mogą mieć różne role, warto przejść do tego, jak je rozpoznawać na schemacie i płytce, bo tam najłatwiej o mylne wnioski.
Jak czytać oznaczenia GND na schemacie i płytce
Na schemacie GND może być pokazany jednym symbolem, ale pod spodem kryje się konkretna rola w układzie. Czasem to wspólny punkt zasilania, czasem masa analogowa, czasem odniesienie dla interfejsu komunikacyjnego. Dlatego sam symbol to za mało. Trzeba jeszcze patrzeć na nazwę sieci, opis w notach katalogowych i sposób prowadzenia ścieżek na PCB.
Praktycznie robię to tak:
- Sprawdzam, czy obok symbolu widnieje AGND, DGND, PGND albo po prostu GND.
- Patrzę w dokumentację, czy producent rozdziela te masy czy łączy je w jednym punkcie.
- Ocenia się, którędy płyną duże prądy, bo to one najczęściej „brudzą” odniesienie.
- W prostych układach niskonapięciowych sprawdzam ciągłość multimetrem, ale tylko wtedy, gdy wiem, że pomiar jest bezpieczny i układ jest odłączony od zasilania.
- Nie zakładam, że cały miedziany polygon na płytce oznacza jedną, idealną masę bez spadków napięcia.
Warto tu pamiętać o jednym praktycznym szczególe: masa na papierze nie jest idealna w rzeczywistości. Jeśli przez ścieżkę masy płynie większy prąd, pojawia się spadek napięcia, czasem tylko kilka miliwoltów, a czasem znacznie więcej. W analogowych pomiarach to już wystarczy, żeby odczyty zaczęły „pływać”. Właśnie to zjawisko nazywa się ground bounce, czyli chwilowym odchyleniem potencjału masy od wartości, którą uznajemy za odniesienie.
Takie szczegóły szczególnie mocno wychodzą w urządzeniach energetycznych, gdzie jednocześnie pracują przetwornice, pomiary i obwody mocy. I dlatego GND ma tam większe znaczenie, niż wielu osobom się wydaje.
Dlaczego to ma znaczenie w elektronice energetycznej i fotowoltaice
W instalacjach fotowoltaicznych, magazynach energii, ładowarkach akumulatorów i falownikach GND nie jest tylko „technicznym podpisem” na schemacie. To element, który wpływa na stabilność pomiarów, odporność na zakłócenia i bezpieczeństwo obudowy. W takich systemach część niskonapięciowa steruje pracą układu, a część mocy przenosi duże prądy. Jeśli te światy zostaną zmieszane bez planu, elektronika zaczyna zachowywać się nieprzewidywalnie.
Dobry przykład to układy z pomiarem prądu na boczniku. Gdy między miejscem pomiaru a punktem odniesienia masy pojawi się choćby niewielki spadek napięcia, wynik pomiaru się przesuwa. Przy systemach 12 V, 24 V czy 48 V wygląda to czasem jak drobiazg, ale dla regulatora MPPT, kontrolera ładowania albo BMS ma to realne znaczenie. Źle poprowadzona masa może wywołać błędne odczyty, fałszywe alarmy albo problemy z komunikacją po CAN, RS-485 czy UART.
W urządzeniach podłączonych do sieci dochodzi jeszcze temat obudowy i ochrony przeciwporażeniowej. PE odpowiada za bezpieczeństwo, a GND za poprawną pracę elektroniki. To nie są dwa słowa na to samo zjawisko. Jeżeli falownik albo zasilacz ma metalową obudowę, jej połączenie z przewodem ochronnym nie rozwiązuje automatycznie wszystkich problemów z masą sygnałową. W projektach energoelektronicznych trzeba pilnować, gdzie wracają prądy, które fragmenty są ekranowane i gdzie znajduje się punkt wspólnego odniesienia. To właśnie tam najczęściej wygrywa lub przegrywa cały projekt.
Jeśli miałbym ułożyć prostą zasadę dla czytelnika, brzmiałaby tak: im więcej mocy, tym większa dyscyplina w prowadzeniu masy. W prostym module LED można sobie pozwolić na więcej uproszczeń, ale w elektronice energetycznej takie skróty szybko się mszczą. Z tego wynika ostatnia rzecz, którą warto sprawdzić przed uruchomieniem układu.
Co sprawdzić, zanim uznasz masę za poprawnie podłączoną
Zanim uznam, że GND jest „dobrze zrobiony”, sprawdzam kilka konkretnych rzeczy. To krótka lista, ale oszczędza najwięcej czasu, bo większość problemów z masą wynika z podobnych błędów:
- czy dokumentacja rozróżnia GND, PE, AGND, DGND lub PGND,
- czy prądy mocy nie wracają tą samą ścieżką co sygnały pomiarowe,
- czy punkt połączenia mas jest jeden i świadomie wybrany, jeśli układ tego wymaga,
- czy długość ścieżek powrotnych jest możliwie mała,
- czy obudowa, ekran i przewód ochronny są połączone zgodnie z projektem, a nie „na oko”.
Ja szczególnie pilnuję jednej pułapki: nie każdy minus zasilania powinien być traktowany jak wspólna masa całego systemu. W układach z izolacją galwaniczną, przetwornicach, ładowarkach i sterownikach PV to założenie bywa po prostu błędne. Jeśli coś ma działać stabilnie, musisz wiedzieć, które połączenie jest odniesieniem sygnału, które niesie prąd roboczy, a które odpowiada wyłącznie za ochronę. Gdy te trzy role są rozdzielone i opisane, układ zachowuje się przewidywalnie. Jeśli są pomieszane, zaczynają się objawy, które trudno zdiagnozować bez cofnięcia się do podstaw.
