Tranzystor jest jednym z tych elementów, które wyglądają niepozornie, a decydują o pracy niemal całej współczesnej elektroniki. Żeby zrozumieć, jak działa tranzystor, trzeba zobaczyć, czym różni się sterowanie prądem od sterowania napięciem, dlaczego element potrafi wzmacniać sygnał i czemu w układach mocy ważniejsze od samego „włącz/wyłącz” bywają straty oraz temperatura. W tym tekście rozkładam to na praktyczne części, tak żeby łatwiej było czytać schematy, porównywać typy elementów i ocenić, gdzie tranzystor pracuje najlepiej.
Tranzystor steruje większym prądem małym sygnałem, a o jego zachowaniu decyduje to, czy pracuje jako wzmacniacz, czy jako przełącznik
- W tranzystorze bipolarnym mały prąd bazy kontroluje większy prąd kolektora.
- W MOSFET-cie sterujesz głównie napięciem na bramce, a nie stałym prądem.
- To samo oznaczenie „tranzystor” może dotyczyć bardzo różnych zasad pracy i innych strat.
- W elektronice mocy liczą się nie tylko parametry katalogowe, ale też temperatura, szybkość przełączania i chłodzenie.
- W energetyce i fotowoltaice tranzystory są podstawą przetwornic, falowników i układów ładowania.
Co dzieje się wewnątrz tranzystora bipolarnego
W klasycznym tranzystorze bipolarnym, najczęściej NPN albo PNP, są trzy wyprowadzenia: emiter, baza i kolektor. Najprościej myślę o nim jak o zaworze prądowym, w którym niewielki prąd bazy kontroluje znacznie większy prąd kolektora. To właśnie dlatego tranzystor stał się podstawą wzmacniaczy i prostych kluczy elektronicznych.
Dlaczego cienka baza zmienia wszystko
W tranzystorze NPN emiter „wstrzykuje” nośniki ładunku do bardzo cienkiej i słabo domieszkowanej bazy. Większość tych nośników nie zdąży się w niej zgubić, tylko przechodzi dalej do kolektora. Efekt jest prosty, ale bardzo ważny: mała zmiana prądu bazy może wywołać dużą zmianę prądu kolektora.
W praktyce często zapisuje się to w przybliżeniu jako IC ≈ β × IB, gdzie β to wzmocnienie prądowe. Trzeba jednak pamiętać, że β nie jest wartością stałą, bo zmienia się z temperaturą, prądem i konkretnym egzemplarzem elementu. Dlatego w projektowaniu nie opiera się wszystkiego na jednym „ładnym” współczynniku z tabelki.
Trzy stany pracy, które naprawdę mają znaczenie
- Odcięcie - baza nie jest odpowiednio spolaryzowana, więc tranzystor praktycznie nie przewodzi.
- Obszar aktywny - tranzystor zachowuje się liniowo i nadaje się do wzmacniania sygnału.
- Nasycenie - element jest mocno włączony i pracuje jak przełącznik z małym spadkiem napięcia.
W krzemowych BJT złącze baza-emiter zaczyna przewodzić zwykle przy około 0,6-0,7 V, ale to jeszcze nie oznacza pełnego otwarcia. Jeśli tranzystor ma pracować jako klucz, trzeba zapewnić odpowiedni prąd bazy i pilnować, żeby nie wszedł w niepożądany punkt pracy. To dobry model do zrozumienia klasycznego tranzystora, ale w nowoczesnych układach zasilania równie ważny jest MOSFET, który zachowuje się inaczej.
MOSFET sterowany napięciem działa inaczej niż bjt
MOSFET ma bramkę, źródło i dren. Bramka jest odizolowana cienką warstwą tlenku, więc w stanie ustalonym prawie nie płynie przez nią prąd stały. I tu jest sedno różnicy: w MOSFET-cie nie tyle „podajesz prąd”, ile ustawiasz napięcie, które tworzy kanał przewodzący między źródłem a drenem.
Napięcie progowe to dopiero początek
Wiele osób myli napięcie progowe z pełnym otwarciem tranzystora. To błąd. VGS(th) mówi jedynie, przy jakim napięciu kanał zaczyna się tworzyć, a nie przy jakim MOSFET przewodzi dobrze i ma małe straty. Jeśli układ sterujący pracuje z 5 V, trzeba sprawdzić, czy dany model naprawdę jest przewidziany do takiego sterowania, a nie tylko „rusza” na papierze.
W praktyce patrzę nie na sam próg, ale na RDS(on), czyli rezystancję kanału w stanie włączenia. Im niższa, tym mniejsze straty przewodzenia. Przy dużych prądach to robi ogromną różnicę, bo nawet niewielka rezystancja zamienia się w ciepło.
Dlaczego MOSFET tak dobrze pasuje do zasilania
MOSFET jest bardzo popularny w przetwornicach, zasilaczach impulsowych, sterownikach LED i układach ładowania, bo łączy szybkie przełączanie z małymi stratami przewodzenia przy niskich i średnich napięciach. Trzeba jednak pamiętać o pojemności bramki. Podczas przełączania driver musi szybko naładować i rozładować bramkę, więc choć prąd stały jest znikomy, w ruchu liczy się już energia potrzebna do przełączenia.
Im wyższa częstotliwość pracy, tym bardziej rośnie znaczenie strat przełączania. Właśnie dlatego MOSFET potrafi być znakomity w jednym układzie, a przeciętny w innym. To nie jest element „lepszy zawsze”, tylko element bardzo dobrze dopasowany do konkretnych warunków.
Tranzystor jako wzmacniacz i jako przełącznik
Gdy patrzę na układ, najpierw pytam: czy tranzystor ma pracować liniowo, czy binarnie. Wzmacniacz wykorzystuje obszar aktywny, gdzie małe zmiany wejścia dają proporcjonalne zmiany wyjścia. Przełącznik ma z kolei dwa sensowne stany: odcięcie i pełne przewodzenie. Mieszanie tych ról w jednym projekcie zwykle kończy się grzaniem albo zniekształceniami.
Gdzie wzmacnianie ma sens
Wzmacnianie sygnału spotkasz w przedwzmacniaczach audio, prostych układach pomiarowych i torach czujników. Tutaj liczy się stabilny punkt pracy, bo sygnał ma rosnąć płynnie, a nie „skakać” między stanami. Jeśli tranzystor zostanie ustawiony zbyt blisko odcięcia albo nasycenia, przebieg zacznie się obcinać i cały układ straci liniowość.
Gdzie liczy się przełączanie
W układach cyfrowych i mocy tranzystor częściej pracuje jak szybki klucz niż jak wzmacniacz. Tak robi się sterowanie LED-ami, przekaźnikami półprzewodnikowymi, silnikami, grzałkami czy obciążeniami w przetwornicach. W tym zastosowaniu ważna jest nie tylko szybkość, ale też to, jak mały jest spadek napięcia w stanie włączenia i jak dobrze element oddaje ciepło.
To właśnie tutaj widać praktyczną różnicę między tranzystorem a przekaźnikiem mechanicznym. Tranzystor przełącza szybciej, ciszej i bez styków, ale nie jest bezstratny. Jeśli ma przewodzić większą moc, trzeba policzyć odprowadzanie ciepła, a nie tylko „czy się włącza”.
Gdzie tranzystory pracują w energetyce i fotowoltaice
W energetyce i fotowoltaice tranzystor jest jednym z najważniejszych elementów całego układu, choć na pierwszy rzut oka często go nie widać. W falownikach PV, przetwornicach DC/DC, ładowarkach akumulatorów i układach zarządzania energią tranzystory tną napięcie na impulsy, a sterowanie zamienia tę pulsację w użyteczny przepływ mocy. Bez nich nie byłoby sensownej kontroli nad energią pochodzącą z paneli, magazynu energii czy sieci.
- Falownik PV - tranzystory tworzą szybkie przełączanie potrzebne do zamiany prądu stałego na zmienny.
- Układ MPPT - elementy mocy utrzymują panel w punkcie największej wydajności, zamiast pozwalać mu pracować „byle jak”.
- Ładowarka akumulatorów - tranzystor kontroluje prąd i napięcie, żeby nie przeciążyć baterii.
- Przetwornica DC/DC - tranzystor reguluje poziom napięcia między źródłem a odbiornikiem.
W takich układach ogromne znaczenie ma kompromis między stratami przewodzenia a stratami przełączania. Przy niższych napięciach i szybszej pracy często wygrywa MOSFET, bo ma małe straty przy odpowiednim sterowaniu bramką. Przy wyższych napięciach, szczególnie powyżej około 600 V, bardzo często wybiera się IGBT, bo lepiej radzi sobie z dużą mocą, choć zwykle przełącza wolniej niż MOSFET.
Jeśli ktoś patrzy na instalację fotowoltaiczną wyłącznie przez pryzmat paneli, pomija miejsce, w którym naprawdę dzieje się kontrola energii. To właśnie tranzystory w elektronice mocy decydują, czy układ pracuje sprawnie, cicho i chłodno, czy zamienia sporą część energii w ciepło. I tu płynnie przechodzimy do pytania, jak wybrać właściwy typ elementu, zamiast kupić pierwszy lepszy model z tabelki.
Jak dobrać typ i nie popełnić kosztownego błędu
Gdy wybieram tranzystor do układu, nie zaczynam od ceny. Najpierw sprawdzam napięcie, prąd, częstotliwość przełączania i temperaturę pracy. Dopiero potem patrzę na obudowę, dostępność i koszt. To podejście jest mniej „romantyczne”, ale zwykle oszczędza najwięcej problemów.
| Typ | Czym go sterujesz | Mocne strony | Ograniczenia | Gdzie pasuje |
|---|---|---|---|---|
| BJT | Prądem bazy | Prosta logika działania, dobre wzmocnienie, tanie w małych układach | Wymaga prądu sterującego, ma straty w nasyceniu | Proste wzmacniacze, klucze małej i średniej mocy |
| MOSFET | Napięciem bramki | Bardzo mały prąd sterujący, niskie straty przy niskich i średnich napięciach, szybkie przełączanie | Pojemność bramki, potrzeba właściwego VGS, wrażliwość na błędy sterowania | Zasilacze impulsowe, LED, sterowanie silnikami, układy PV |
| IGBT | Napięciem bramki | Dobre przy wysokich napięciach i dużej mocy, wygodne sterowanie | Zwykle wolniejszy niż MOSFET, nie lubi bardzo wysokich częstotliwości | Falowniki, napędy, wyższe moce, instalacje przemysłowe |

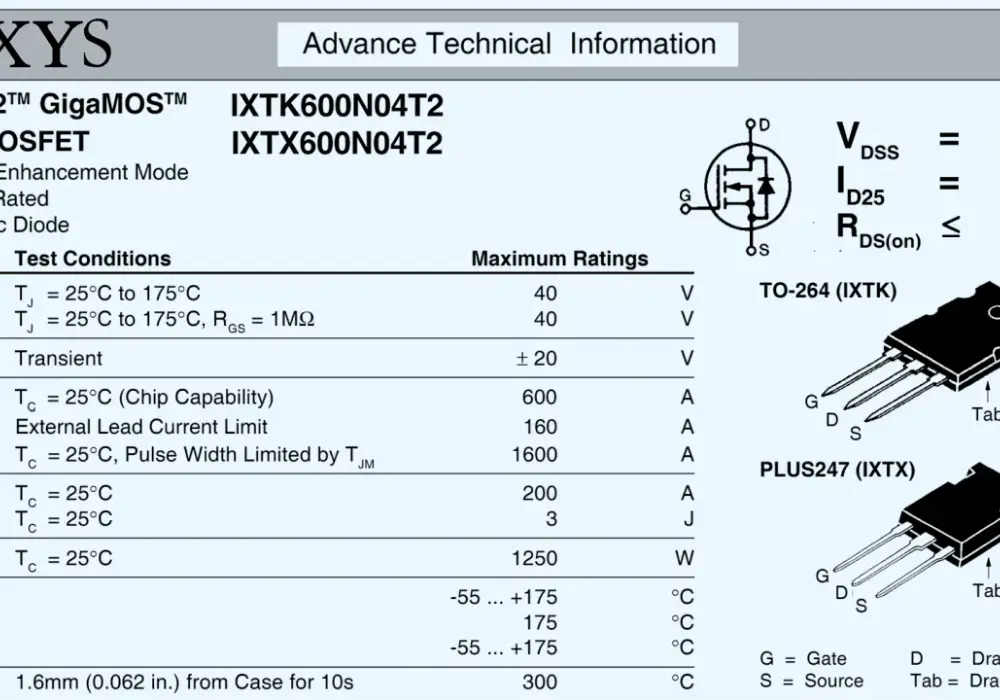

Na co patrzę w nocie katalogowej
- Napięcie maksymalne - musi być z zapasem względem rzeczywistego układu.
- Prąd ciągły i impulsowy - obie wartości mają znaczenie, bo obciążenie nie zawsze jest stałe.
- Straty mocy - to one decydują, czy element się nie przegrzeje.
- SOA - obszar bezpiecznej pracy, czyli granica, poza którą tranzystor może ulec uszkodzeniu.
- Sposób chłodzenia - bez niego nawet dobry tranzystor może zawieść.
Przeczytaj również: Euratom - co to jest i dlaczego jest kluczowy dla atomu w Polsce
Najczęstsze błędy, które widzę najczęściej
- Dobór MOSFET-a tylko po prądzie, bez sprawdzenia RDS(on) i napięcia sterowania bramki.
- Mylenie napięcia progowego z pełnym otwarciem tranzystora.
- Brak rezystora bazy lub bramki, przez co sterowanie staje się niestabilne albo zbyt ostre.
- Ignorowanie strat przełączania przy wyższych częstotliwościach.
- Zakładanie, że większy prąd katalogowy zastąpi porządne chłodzenie.
Najuczciwsza zasada jest prosta: nie wybiera się tranzystora „na oko”. Trzeba dopasować go do roli, napięcia, prądu i temperatury, a dopiero potem do reszty układu. Jeśli to zrobisz, elektronika działa przewidywalnie. Jeśli nie, element zwykle przypomina o błędzie w najmniej wygodnym momencie.
Co z tego wynika w praktyce przy projektowaniu układów
Jeśli mam sprowadzić temat do jednego zdania, tranzystor jest sterowanym zaworem dla prądu, ale ten zawór zachowuje się inaczej w wersji bipolarnej, MOSFET-owej i IGBT. Dlatego nie wystarczy wiedzieć, że „tranzystor włącza i wyłącza”; trzeba rozumieć, czym jest punkt pracy, jak powstają straty i dlaczego sterowanie ma tak duże znaczenie dla temperatury oraz sprawności.
W praktyce najwięcej daje połączenie prostego doświadczenia z czytaniem dokumentacji. Kiedy widzę układ z LED-em, zasilaczem impulsowym albo falownikiem, od razu sprawdzam, czy tranzystor pracuje liniowo, czy impulsowo, oraz czy ktoś przewidział zapas termiczny. To właśnie ten nawyk najczęściej odróżnia poprawny projekt od układu, który działa tylko na stole, a potem zaczyna się przegrzewać w realnych warunkach.
Jeżeli ktoś chce naprawdę zrozumieć elektronikę i energetykę, tranzystor jest jednym z najlepszych miejsc do startu. To element mały, ale bardzo uczący, bo pokazuje jednocześnie sterowanie, wzmocnienie, przełączanie, sprawność i ograniczenia fizyczne. Gdy opanujesz tę zależność, czytanie schematów przestaje być zgadywaniem, a zaczyna być świadomą analizą.
