W układach, w których niskonapięciowe sterowanie musi bezpiecznie współpracować z częścią mocy, przydaje się optoizolator. To prosty element, który przenosi sygnał światłem, a jednocześnie oddziela od siebie dwa obwody i ogranicza wpływ zakłóceń, przepięć oraz różnic potencjałów masy. Poniżej pokazuję, jak działa, gdzie ma sens w elektronice i energetyce oraz na co patrzeć przy doborze, żeby nie kupić części, która wygląda dobrze tylko w tabelce.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Transoptor tworzy barierę między stroną sterującą a stroną mocy, więc pomaga chronić mikrokontrolery i układy pomiarowe.
- Najczęściej spotkasz wersje z fototranzystorem, fototriakiem oraz układy liniowe do bardziej wymagających zastosowań.
- W falownikach, zasilaczach i automatyce izolacja optyczna poprawia bezpieczeństwo, ale nie zastępuje dobrego projektu PCB i ochrony przeciwprzepięciowej.
- Przy wyborze patrzę przede wszystkim na CTR, napięcie izolacji, czas przełączania, temperaturę pracy i odstępy izolacyjne na obudowie oraz laminacie.
- W nowych projektach często porównuję go też z izolatorami cyfrowymi, bo nie zawsze jest to już najlepsza opcja.
Jak działa izolacja galwaniczna światłem
W środku znajduje się nadajnik i odbiornik rozdzielone barierą izolacyjną. Po stronie wejściowej prąd zasila diodę LED, zwykle podczerwoną, a po drugiej stronie światło pobudza element czuły na promieniowanie, najczęściej fototranzystor, fotodiodę albo fototriak. Między tymi stronami nie ma bezpośredniego połączenia elektrycznego, więc sygnał przechodzi, ale masa i napięcia zakłócające już nie.
W praktyce widzę to tak:
- Układ sterujący podaje prąd na diodę po stronie wejściowej.
- Światło przenika przez warstwę izolacyjną wewnątrz obudowy.
- Element po stronie wyjściowej reaguje i przewodzi zgodnie ze swoim typem.
- Obwód odbiorczy dostaje informację bez galwanicznego połączenia z nadawcą.
To rozwiązanie działa dobrze wtedy, gdy naprawdę potrzebujesz odseparować dwie domeny: niskie napięcie od wysokiego, logikę od mocy albo pomiar od zakłóconego środowiska pracy. Samo "odcięcie" nie robi jednak wszystkiego za projektanta, bo odporność całego układu nadal zależy od obudowy, odstępów na PCB i sposobu prowadzenia ścieżek. Skoro mechanizm jest już jasny, łatwiej odróżnić poszczególne wersje i dobrać właściwą do zadania.

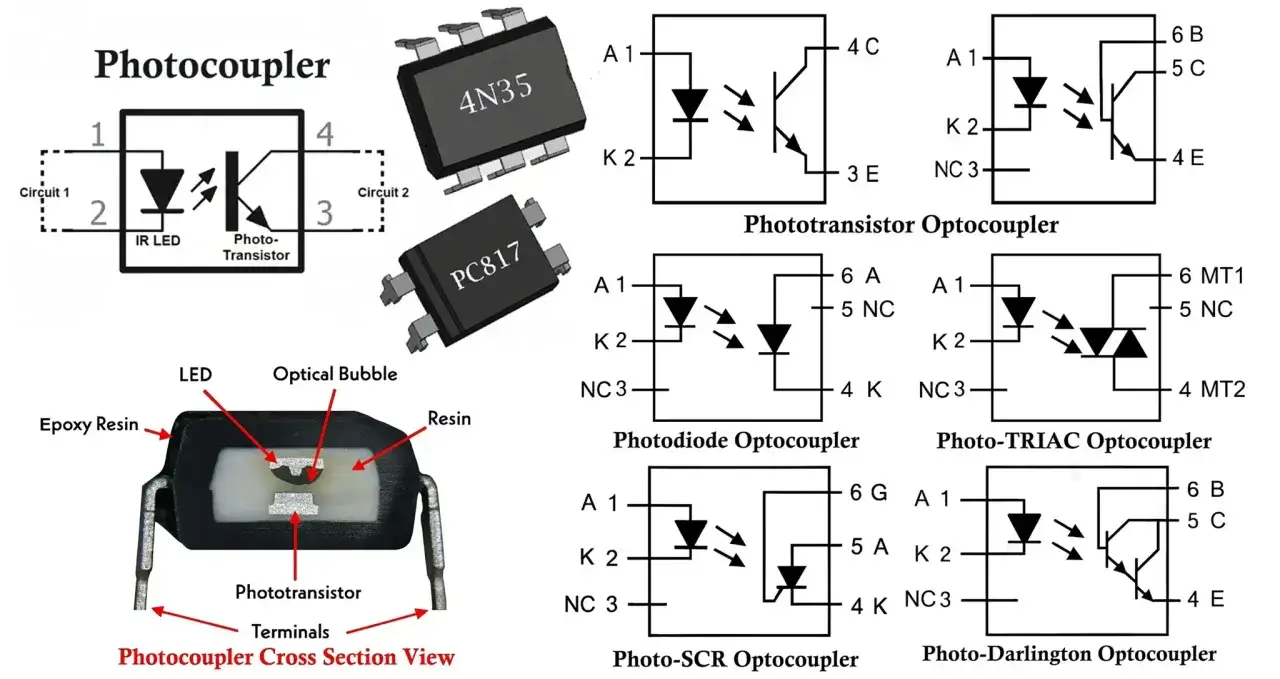

Jakie wersje spotkasz najczęściej
Gdy wybieram element do projektu, nie traktuję wszystkich odmian tak samo. Inaczej zachowuje się model do prostego detektora stanu, inaczej wersja do sterowania obciążeniem AC, a jeszcze inaczej układ liniowy do precyzyjnej pętli sprzężenia zwrotnego.
| Typ | Co robi najlepiej | Gdzie ma sens | Ograniczenia |
|---|---|---|---|
| Fototranzystorowy | Proste przenoszenie sygnału i stanów logicznych | Zasilacze impulsowe, interfejsy z mikrokontrolerem, proste zabezpieczenia | Nie jest najszybszy, a jego wzmocnienie zależy od prądu LED i temperatury |
| Fototriakowy | Załączanie i separacja obwodów AC | Regulacja i sterowanie elementami sieciowymi, np. triakami | Nie nadaje się do każdego typu sygnału i nie jest zamiennikiem wersji tranzystorowej |
| Liniowy | Przenoszenie sygnałów analogowych z większą wiernością | Sprzężenie zwrotne w zasilaczach, pomiary, układy precyzyjne | Zwykle bardziej wymagający i droższy od prostych odmian |
| Szybki logiczny | Lepsza praca przy zboczach i krótszych impulsach | Nowocześniejsze interfejsy i szybkie sterowanie | W wielu projektach konkuruje już z izolatorami cyfrowymi |
Warto pamiętać, że różnice nie kończą się na nazwie obudowy. Przykładowo w klasycznych seriach katalogowych spotyka się izolację rzędu kilku kilowoltów rms, a w niektórych wersjach także wysoką odporność temperaturową i wymagane odstępy izolacyjne przekraczające 5 mm. To właśnie dlatego jeden model nadaje się do prostego sygnału statusowego, a inny do pracy przy mocy i wyższych napięciach. Następny krok jest już bardziej praktyczny: gdzie ten element realnie pracuje w systemach energetycznych i elektronicznych.
Gdzie daje największy sens w elektronice i energetyce
Najczęściej spotykam go tam, gdzie sterowanie musi zostać oddzielone od energii, która naprawdę "pracuje" w układzie. W elektronice użytkowej chodzi o prostą ochronę logiki, ale w energetyce i automatyce sprawa robi się poważniejsza, bo pojawiają się wyższe napięcia, większe prądy i trudniejsze warunki środowiskowe.
- Falowniki fotowoltaiczne - izolacja oddziela mikrokontroler, pomiary i komunikację od strony mocy. To ważne, bo po stronie paneli, szyny DC i wyjścia AC łatwo o zakłócenia i przepięcia.
- Przetwornice DC-DC - element bywa używany w pętli sprzężenia zwrotnego, żeby informacja o napięciu wyjściowym wracała bezpośrednio do sterownika, ale bez kontaktu elektrycznego.
- Ładowarki i zasilacze impulsowe - odseparowanie stron ogranicza przenoszenie szumów, szczególnie gdy urządzenie pracuje długo i w zmiennych warunkach.
- Sterowanie silnikami i przekaźnikami - pomaga odciąć część logiczną od zakłóceń generowanych przez obciążenia indukcyjne.
- Systemy pomiarowe i liczniki energii - poprawia bezpieczeństwo toru pomiarowego, zwłaszcza gdy obok są wyższe napięcia i kłopotliwa masa wspólna.
W instalacjach PV i magazynach energii traktuję taki element nie jako dodatek, ale jako część architektury bezpieczeństwa. Działa najlepiej wtedy, gdy od początku wiadomo, które sygnały mają przejść przez barierę, jak szybko mają się zmieniać i czy po drodze pojawi się wilgoć, pył albo długa praca w podwyższonej temperaturze. Z tego miejsca płynnie przechodzi się do najważniejszego etapu: doboru konkretnej części.
Jak dobrać właściwy element do projektu
Największy błąd, jaki widzę, to wybieranie na podstawie samego napięcia izolacji z pierwszej linijki noty katalogowej. To za mało. Dla poprawnego projektu liczą się co najmniej cztery rzeczy: ile prądu dajesz na diodę, jak zmienia się wzmocnienie sygnału po stronie wyjściowej, jak szybko układ ma reagować i w jakiej temperaturze będzie pracował.
| Parametr | Co oznacza w praktyce | Na co zwracam uwagę |
|---|---|---|
| CTR | Current Transfer Ratio, czyli jak skutecznie sygnał świetlny zamienia się w prąd wyjściowy | Nie projektuję na samym minimum z noty, bo LED w środku starzeje się i z czasem trzeba większego prądu wejściowego |
| Napięcie izolacji | Odporność bariery na różnicę potencjałów między stronami | W popularnych seriach spotyka się wartości rzędu 3,75-5 kVrms, ale zawsze sprawdzam konkretną rodzinę |
| Czas propagacji | Opóźnienie między sygnałem wejściowym a odpowiedzią wyjścia | Przy PWM i szybszych impulsach zwykły model może już nie wystarczyć |
| Temperatura pracy | Zakres, w którym układ zachowuje parametry | W urządzeniach przemysłowych i energetycznych szukam wersji do 100-125°C |
| Odstępy izolacyjne | Creepage i clearance, czyli droga po powierzchni i w powietrzu | Przy wyższych napięciach i zabrudzonym laminacie to ma taką samą wagę jak sam układ |
Jako punkt odniesienia często wracam do kart katalogowych klasycznych transoptorów. W jednej z popularnych rodzin producent podaje np. izolację 5 kVrms i CTR od 50 do 600% przy prądzie wejściowym 5 mA, co dobrze pokazuje, jak szerokie bywają rozrzuty między seriami. W praktyce oznacza to jedno: dobór bez marginesu bywa poprawny tylko na papierze. Jeśli projekt ma pracować długo i stabilnie, zostawiam zapas na starzenie, temperaturę i tolerancje produkcyjne. To prowadzi wprost do błędów, które najczęściej wychodzą dopiero po uruchomieniu.
Najczęstsze błędy, które widzę w praktyce
Na etapie projektu te pomyłki wyglądają niewinnie, ale później kosztują czas, poprawki PCB i niepotrzebne reklamacje. Wiele z nich nie wynika ze złego elementu, tylko z tego, że użyto go poza zakresem, do którego był naprawdę przeznaczony.
- Brak zapasu na CTR - układ działa na stole, a przestaje działać po nagrzaniu lub po kilku miesiącach pracy.
- Za mały lub za duży prąd LED - zbyt niski nie otwiera wyjścia pewnie, zbyt wysoki skraca życie diody i podnosi pobór mocy.
- Zły typ wyjścia - fototranzystor nie zastąpi fototriaka w sterowaniu AC, a wersja triakowa nie sprawdzi się tam, gdzie potrzebujesz czystego sygnału logicznego.
- Ignorowanie odstępów na PCB - sama obudowa nie wystarczy, jeśli ścieżki, soldermaski i zabrudzenia tworzą drogę upływu.
- Założenie, że izolacja rozwiązuje problem zakłóceń sama z siebie - bez poprawnego layoutu, filtracji i ochrony przeciwprzepięciowej nadal można zbudować układ niestabilny.
- Brak uwzględnienia temperatury i wilgoci - w szafach sterowniczych, falownikach i obudowach zewnętrznych to właśnie środowisko bywa najtrudniejszym testem.
Jeżeli projekt ma być odporny, patrzę na izolację jak na element całego łańcucha ochrony, a nie pojedynczy gadżet. Dopiero wtedy ma sens porównanie z nowszymi technologiami, które w wielu układach zaczęły go już wyprzedzać. I to jest dobry moment, żeby zestawić go z alternatywami.
Kiedy lepiej wybrać izolator cyfrowy
W nowych projektach coraz częściej porównuję klasyczny transoptor z izolatorami cyfrowymi, zwłaszcza gdy sygnał jest szybki, protokół ma być powtarzalny albo zależy mi na stabilnych parametrach przez cały okres życia urządzenia. Izolatory cyfrowe zwykle lepiej radzą sobie z czasem propagacji, zboczami i starzeniem, bo nie opierają się na tej samej logice optycznej co starsze rozwiązania.
| Rozwiązanie | Mocne strony | Słabsze strony | Kiedy wybieram |
|---|---|---|---|
| Transoptor | Prosty, tani, sprawdzony, łatwo dostępny | Wolniejszy, zależny od CTR i starzenia LED | Proste sygnały, sprzężenie zwrotne, sterowanie mocy, budżetowe projekty |
| Izolator cyfrowy | Szybszy, stabilniejszy, lepszy do nowoczesnych interfejsów | Droższy i bardziej wrażliwy na poprawny dobór do aplikacji | PWM, szybka komunikacja, wymagające układy automatyki i energii |
| Rozwiązania specjalne do AC | Dobrze współpracują z triakami i obciążeniami sieciowymi | Nie są uniwersalne | Sterowanie elementami po stronie prądu przemiennego |
Nie uznaję tu żadnego rozwiązania za "lepsze w ogóle". Dobry wybór zależy od tego, czy projekt jest prosty i kosztowy, czy szybki i krytyczny, oraz czy pracuje w środowisku z zakłóceniami i podwyższoną temperaturą. Jeśli sygnał ma tylko informować o stanie albo delikatnie sterować pętlą sprzężenia zwrotnego, klasyczny element wciąż broni się bardzo dobrze. Jeśli jednak w grę wchodzi szybka komunikacja albo precyzyjne zbocza, nowocześniejsza izolacja często daje mniej problemów. Na tym etapie zostaje już tylko praktyka: co naprawdę poprawia niezawodność układu, niezależnie od wybranego typu.
Co naprawdę poprawia niezawodność układu
Najwięcej daje nie samo kupienie właściwej części, ale sposób jej użycia. W projektach, które mają działać latami, zaczynam od prostego pytania: gdzie kończy się domena sterowania, a gdzie zaczyna domena mocy? Jeśli odpowiedź jest jasna, łatwiej ustawić granicę izolacji, dobrać obudowę i przewidzieć odporność na zakłócenia.
W praktyce trzymam się trzech zasad. Po pierwsze, dobieram element z zapasem, a nie na granicy z noty katalogowej. Po drugie, rozwiązuję problem na poziomie całego obwodu, czyli razem z rezystorami, layoutem PCB i ochroną przepięciową. Po trzecie, sprawdzam warunki pracy, a nie tylko schemat - wilgoć, temperatura i jakość zasilania potrafią zmienić wszystko bardziej niż sam dobór modelu. Dzięki temu izolacja nie jest dekoracją w projekcie, tylko realnym narzędziem bezpieczeństwa i stabilności.
Gdy projektuję układ mocy, traktuję taki komponent jako część architektury, a nie jako ostatni dodatek do schematu. To podejście zwykle oszczędza czas, zmniejsza liczbę poprawek i pomaga uniknąć sytuacji, w której urządzenie działa poprawnie tylko wtedy, gdy warunki są idealne.
