Tyrystor, czyli SCR, to jeden z tych elementów, które w elektronice mocy robią więcej, niż sugeruje ich prosta budowa. W praktyce działa jak bardzo wytrzymały przełącznik: dostaje krótki impuls sterujący, przewodzi duże prądy i pozostaje włączony, dopóki prąd obciążenia nie spadnie poniżej progu podtrzymania albo nie przejdzie przez zero. Poniżej wyjaśniam, jak wygląda jego budowa, gdzie ma sens, jak go dobierać i kiedy lepiej postawić na inny element.
Najważniejsze fakty w skrócie
- To element półprzewodnikowy do sterowania dużą mocą, a nie uniwersalny przełącznik do wszystkiego.
- Po wyzwoleniu bramką układ zwykle pozostaje w stanie przewodzenia, aż prąd wyraźnie spadnie.
- Najlepiej sprawdza się w niskich częstotliwościach, zwłaszcza w układach sieciowych i prostownikach.
- Przy doborze liczą się prąd, napięcie blokowania, czas wyłączania, temperatura złącza i chłodzenie.
- W szybkiej elektronice impulsowej częściej wygrywają MOSFET-y albo IGBT.
Jak działa element z bramką, który sam się podtrzymuje

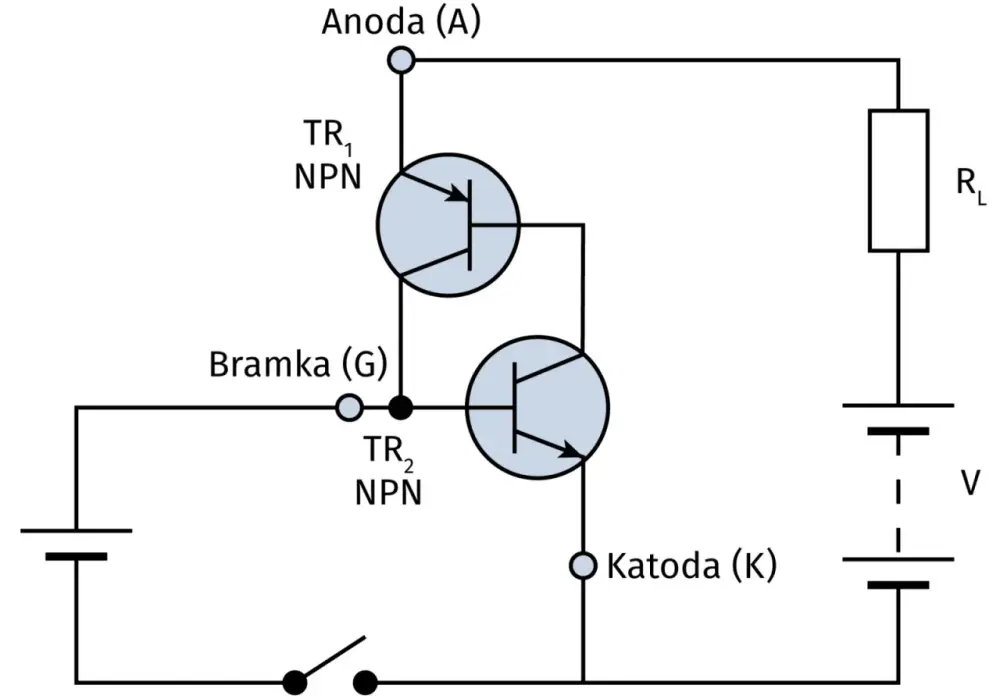

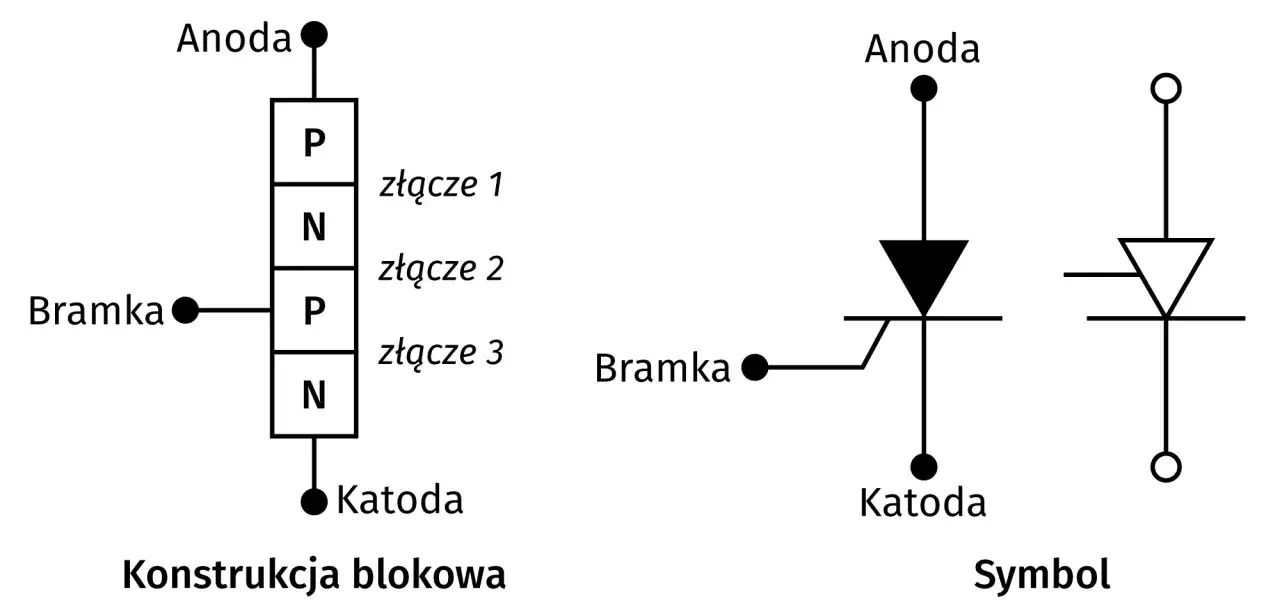

W uproszczeniu to czterowarstwowy przyrząd P-N-P-N z trzema wyprowadzeniami: anodą, katodą i bramką. Jak opisuje STMicroelectronics, po podaniu dodatniego impulsu na bramkę i po osiągnięciu odpowiednich warunków w strukturze układ „zapamiętuje” stan przewodzenia, a wyłącza się dopiero wtedy, gdy prąd spadnie poniżej prądu podtrzymania (IH) albo przejdzie przez zero.
- Prąd załączenia (IL) to minimalny prąd anody potrzebny tuż po wyzwoleniu, żeby układ nie zgasł od razu.
- Prąd podtrzymania (IH) to granica, poniżej której przyrząd przestaje przewodzić.
To ważna różnica, bo początkujący często zakładają, że jeden krótki impuls na bramce wystarczy do dowolnego obciążenia. W rzeczywistości trzeba jeszcze zapewnić odpowiedni prąd w obwodzie głównym, a przy obciążeniach stałoprądowych trzeba pamiętać o sposobie wygaszania. W układach DC oznacza to zwykle konieczność komutacji wymuszonej albo innej topologii, bo sam sygnał na bramce nie wystarczy do wyłączenia standardowego SCR-a. To właśnie dlatego ten przyrząd jest tak wygodny w prostych obwodach sieciowych, ale mniej elastyczny w sterowaniu impulsowym.
Jak podaje STMicroelectronics, typowy czas wyłączania liczony jest w dziesiątkach mikrosekund, a takie przyrządy najlepiej pracują w niższych częstotliwościach, zwykle poniżej 1 kHz. To już wystarcza, żeby zrozumieć, dlaczego nie jest to narzędzie do każdego zadania, ale w swojej niszy bywa bardzo skuteczne.
Gdzie ten element daje największą korzyść
Największą przewagę daje tam, gdzie trzeba przełączać lub regulować duże moce bez skomplikowanego sterowania. W praktyce widzę go przede wszystkim w układach kontroli grzałek, prostownikach, łagodnym rozruchu, zabezpieczeniach nadnapięciowych typu crowbar i w częściach wykonawczych przekaźników półprzewodnikowych.
- Regulacja grzania - dobre rozwiązanie do pieców, nagrzewnic, bojlerów i buforów ciepła.
- Prostowanie mocy - przydatne w dużych prostownikach i zasilaczach wymagających sterowania fazowego.
- Ochrona układów zasilania - szybkie zwarcie wyjścia przy zbyt wysokim napięciu może uratować dalszą elektronikę.
- Sterowanie napędem - tam, gdzie nie potrzebujesz bardzo wysokiej częstotliwości przełączania.
ABB pokazuje ten kierunek szczególnie dobrze w sterownikach mocy do grzałek rezystancyjnych i podczerwonych: tu liczy się płynna regulacja, odporność na duże obciążenia i możliwość pracy w instalacjach o wysokiej mocy. W instalacjach z fotowoltaiką taki sposób sterowania bywa z kolei używany do kierowania nadwyżek do grzałek bufora. To właśnie w takich miejscach prosty, mocny przełącznik ma więcej sensu niż bardziej „nowoczesny” element użyty nie tam, gdzie trzeba.
Skoro wiadomo już, gdzie taki przyrząd pracuje najlepiej, naturalnie pojawia się pytanie, jak dobrać go do konkretnego projektu.
Jak dobrać parametry do projektu
Ja zaczynam od dwóch rzeczy: prądu obciążenia i sposobu chłodzenia. Dopiero potem schodzę niżej, do parametrów bramki i odporności na zakłócenia, bo karta katalogowa ma sens tylko wtedy, gdy odpowiada realnym warunkom pracy.
| Parametr | Co oznacza | Na co patrzę w praktyce |
|---|---|---|
| IT(AV) i IT(RMS) | Prąd średni i skuteczny, jaki element może bezpiecznie prowadzić | Zostawiam zapas, zwykle 20-30%, bo wartości katalogowe zakładają konkretne chłodzenie i temperaturę otoczenia |
| VDRM / VRRM | Napięcie blokowania w kierunku przewodzenia i wstecznym | Dobieram je z wyraźnym marginesem względem napięcia sieci lub szpilek z obciążenia |
| IGT | Prąd wyzwalania bramki | Sprawdzam, czy sterownik rzeczywiście dostarczy wymagany impuls, także w gorszych warunkach temperatury |
| tq | Czas wyłączania | Im szybsza aplikacja, tym ważniejszy parametr; przy układach sieciowych zwykle łatwiej go spełnić |
| Tj | Maksymalna temperatura złącza | Wiele kart katalogowych zakłada 125°C, a wersje wysokotemperaturowe 150°C; bez chłodzenia ten zapas znika bardzo szybko |
Jeśli projekt pracuje w trudnych warunkach, dokładam jeszcze analizę dV/dt i dI/dt, czyli tego, jak szybko rośnie napięcie i prąd. Zbyt strome zmiany potrafią nie tylko zakłócić pracę, ale też wywołać niechciane załączenie. W praktyce lepiej przewidzieć zapas, niż później walczyć z układem, który „działa tylko na stole”.
Czym różni się od triaka, MOSFET-a i IGBT
To porównanie zwykle oszczędza najwięcej czasu. Wiele osób chce po prostu „element do mocy”, ale wybór zależy od tego, czy pracujesz z AC czy DC, jak szybko przełączasz i czy potrzebujesz pełnej kontroli nad wyłączeniem.
| Cecha | SCR | Triak | MOSFET / IGBT |
|---|---|---|---|
| Kierunek przewodzenia | Jeden kierunek | Dwa kierunki w jednym elemencie | Zależnie od topologii, zwykle wygodniejsze w układach DC i PWM |
| Wyłączanie | Naturalnie, gdy prąd spadnie poniżej progu lub przejdzie przez zero | Podobnie, ale wygodniej w AC | Sygnałem sterującym, bez czekania na zero prądu |
| Najmocniejsza strona | Duże prądy i napięcia, prosta logika pracy | Proste sterowanie obciążeniami AC | Szybkie przełączanie, PWM i lepsza kontrola w nowoczesnej elektronice mocy |
| Typowe zastosowanie | Prostowniki, grzanie, zabezpieczenia, napędy dużej mocy | Ściemnianie, regulacja obciążeń jednofazowych | Zasilacze impulsowe, falowniki, przetwornice, sterowanie częstotliwościowe |
| Gdzie przegrywa | Przy wysokiej częstotliwości i potrzebie aktywnego wyłączenia | Przy ciężkich obciążeniach i bardzo dużej mocy | Przy prostocie sterowania dużym prądem i odporności na przeciążenia w niskiej częstotliwości |
Jeśli projektujesz układ sieciowy z prostą regulacją fazową, triak bywa wygodniejszy. Jeśli zależy ci na większej mocy, prostowaniu lub zabezpieczeniu dużego obwodu, lepiej wypada SCR. Gdy w grę wchodzi szybki PWM, przetwornica albo falownik, najczęściej sięga się już po MOSFET-y lub IGBT.
Najczęstsze błędy przy uruchamianiu
W serwisie i przy pierwszych prototypach najczęściej widzę te same pomyłki. Nie są widowiskowe, ale potrafią skutecznie zepsuć działanie całego układu.
- Za mały zapas prądu bramki - układ załącza się tylko czasami, zwłaszcza po nagrzaniu albo przy zakłóceniach.
- Brak sensownego chłodzenia - przyrząd działa na granicy temperatury złącza i traci zapas szybkości oraz niezawodności.
- Ignorowanie dV/dt - zbyt strome narastanie napięcia może wywołać niechciane załączenie.
- Za słabe tłumienie przepięć - bez snubbera RC albo warystora łatwo uszkodzić element przy obciążeniach indukcyjnych.
- Błędne założenie o wyłączeniu bramką - standardowy SCR nie zachowuje się jak tranzystor, więc sygnał sterujący nie zawsze rozwiązuje problem.
Snubber RC to po prostu układ gasikowy ograniczający strome zmiany napięcia, a warystor MOV tłumi przepięcia sieciowe. Jeśli układ ma pracować pewnie, te dwa dodatki często robią większą różnicę niż samo „mocniejsze” dobranie katalogowe. W praktyce najpierw porządkuję obwód, a dopiero potem szukam winy w samym elemencie.
Co warto zapamiętać, zanim użyjesz go w układzie energetycznym
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby prosta: to nie jest uniwersalny przełącznik, tylko specjalista od dużej mocy i niskiej częstotliwości. Właśnie dlatego tak dobrze pasuje do sterowania grzaniem, prostowania, ochrony zasilania i części układów przemysłowych, a dużo słabiej do szybkiej elektroniki impulsowej.
W projektach związanych z energią patrzę na niego przede wszystkim przez pryzmat strat, chłodzenia i zachowania przy wyłączaniu. Jeśli te trzy rzeczy są policzone uczciwie, układ potrafi działać długo i bardzo stabilnie. Jeśli nie są, problemy pojawiają się zwykle szybciej, niż wynikałoby to z samej, dość prostej budowy tego przyrządu.
