W praktyce ten element daje prosty sposób na wzmacnianie sygnału i sterowanie większym obciążeniem małym prądem. W tym tekście pokazuję, jak działa tranzystor bipolarny, kiedy sprawdza się lepiej niż MOSFET, na co patrzeć przy doborze i jak uniknąć błędów przy uruchamianiu układu. Dorzucam też przykłady z elektroniki użytkowej oraz prostych układów spotykanych w automatyce i energetyce.
Najważniejsze fakty, które warto mieć pod ręką
- To element sterowany prądem - niewielki prąd bazy pozwala kontrolować znacznie większy prąd kolektora.
- NPN i PNP różnią się kierunkiem przewodzenia oraz sposobem włączenia w układzie.
- Do doboru liczą się przede wszystkim prąd, napięcie, moc strat, wzmocnienie, temperatura i obszar bezpiecznej pracy.
- W roli klucza nie projektuję na katalogowe hFE, tylko z zapasem prądu bazy.
- W elektronice energetycznej najczęściej trafia do torów pomocniczych, a nie do głównego stopnia mocy.
Dlaczego ten element nadal ma sens w nowoczesnej elektronice
Ja patrzę na niego przede wszystkim jak na narzędzie do prostego, przewidywalnego sterowania prądem. Tam, gdzie potrzebuję łatwego wzmacniania małych sygnałów, prostego klucza do przekaźnika albo taniego stopnia pośredniego, wciąż bywa bardzo wygodny. Nie zawsze wygrywa sprawnością, ale często wygrywa prostotą projektu i łatwością uruchomienia.
W praktyce spotykam go w układach audio, prostych wzmacniaczach pomiarowych, driverach LED, przełączaniu cewek, alarmach i automatyce. W systemach związanych z energią odnawialną najczęściej pracuje jako element pomocniczy: w nadzorze, sygnalizacji, prostych zabezpieczeniach i sterowaniu. Gdy zaczyna się robić naprawdę duża moc albo wysoka sprawność staje się krytyczna, zwykle dochodzą MOSFET-y lub IGBT.
To ważne rozróżnienie, bo od razu ustawia oczekiwania. Ten element nie jest „lepszy od wszystkiego”, tylko bardzo dobry w konkretnym zakresie zastosowań. I właśnie od tej praktycznej strony warto go rozumieć.
Jak jest zbudowany i dlaczego przewodzi dopiero po spolaryzowaniu

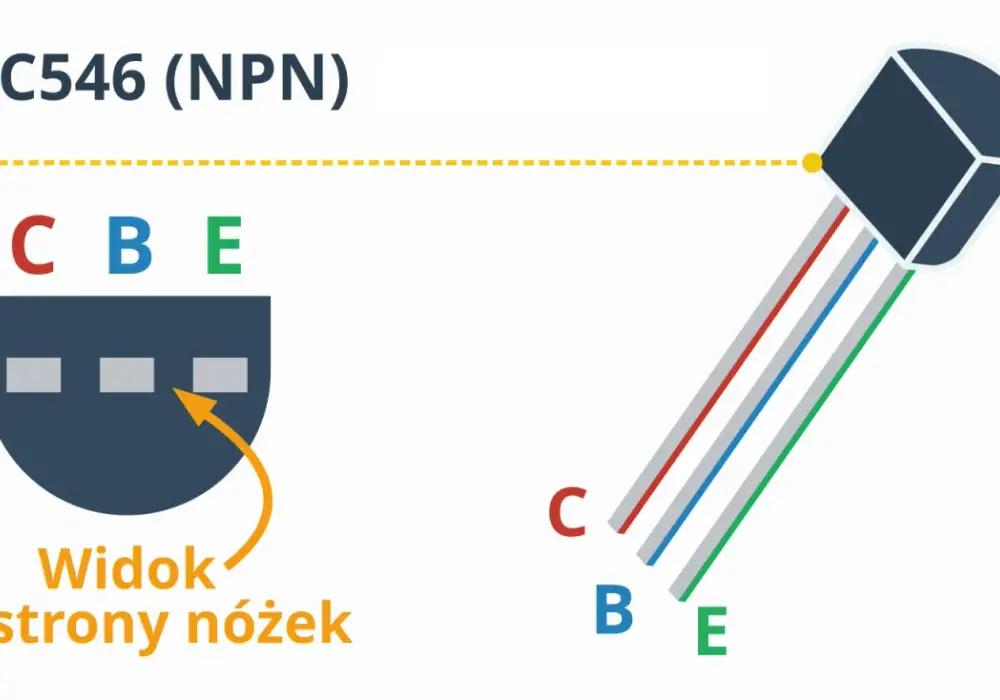

W środku są trzy warstwy półprzewodnika i dwa złącza p-n. Z zewnątrz widzisz trzy wyprowadzenia: emiter, bazę i kolektor. W wersji NPN nośnikami większościowymi są elektrony, a w PNP - dziury, ale dla użytkownika ważniejsze jest to, że baza steruje przepływem prądu między emiterem a kolektorem.
Najprościej mówiąc: mały prąd bazy otwiera drogę dla większego prądu kolektora. W stanie odcięcia tranzystor praktycznie nie przewodzi. W stanie aktywnym działa jak wzmacniacz. W nasyceniu zachowuje się jak mocno otwarty klucz i właśnie ten tryb wykorzystuje się najczęściej w przełączaniu obciążeń.
Wiele osób uczy się tego modelu na pamięć, a potem gubi się przy realnym układzie. Ja wolę patrzeć na trzy pytania: jaki jest kierunek polaryzacji, jaki prąd ma płynąć przez obciążenie i czy element ma pracować liniowo, czy tylko włączać i wyłączać. To wystarcza, żeby uniknąć większości nieporozumień.
NPN, PNP i podstawowe układy połączeń
Wybór między NPN a PNP nie jest kosmetyką. Decyduje o tym, po której stronie zasilania chcesz umieścić klucz, jak steruje go mikrokontroler i czy układ ma być prosty w diagnostyce. Najczęściej zaczyna się od pytania, czy łatwiej sterować „po minusie”, czy „po plusie”.
| Cecha | NPN | PNP |
|---|---|---|
| Typowy kierunek sterowania | Baza dostaje wyższy potencjał względem emitera | Baza musi być niżej niż emiter |
| Najczęstsze użycie | Klucz niskostronny, wzmacnianie sygnału, sterowanie masą | Klucz wysokostronny, proste przełączanie po plusie |
| Współpraca z układami cyfrowymi | Zwykle prostsza | Bywa mniej wygodna, bo często wymaga odwróconej logiki |
| Wrażenie praktyczne | Częściej wybierany przez projektantów | Przydatny, gdy zasilanie lub topologia wymusza sterowanie po stronie dodatniej |
Jeśli chodzi o konfigurację pracy, najczęściej liczą się trzy układy. Wspólny emiter daje duże wzmocnienie i jest najpopularniejszy. Wspólny kolektor działa jak bufor, bo dobrze izoluje obciążenie od źródła sygnału. Wspólna baza pojawia się rzadziej, ale bywa użyteczna przy wyższych częstotliwościach.
W praktyce wybór nie sprowadza się do teorii. Jeśli buduję prosty stopień sterujący przekaźnikiem, zwykle wybieram NPN i układ niskostronny. Jeśli muszę przełączać po dodatniej szynie zasilania, rozważam PNP, ale od razu sprawdzam, czy logika sterowania nie zrobi się zbyt złożona.
Jakie parametry naprawdę mają znaczenie przy doborze
Tu najczęściej pojawiają się błędy. Początkujący patrzą na jedno wzmocnienie prądowe i uznają sprawę za załatwioną. Ja zaczynam od czterech rzeczy: maksymalnego prądu kolektora, dopuszczalnego napięcia kolektor-emiter, mocy strat i temperatury złącza. Dopiero potem sprawdzam wzmocnienie, częstotliwość graniczną i obszar bezpiecznej pracy.
| Parametr | Co oznacza | Na co patrzę w praktyce |
|---|---|---|
| Ic max | Maksymalny prąd kolektora | Dobieram z zapasem, zwykle nie niższym niż 30-50% względem przewidywanego obciążenia |
| Vceo | Maksymalne napięcie kolektor-emiter | Wybieram element odporny na skoki napięcia i przepięcia z zapasem |
| hFE / β | Wzmocnienie prądowe | Traktuję je jako wskazówkę, nie jako podstawę do pracy w nasyceniu |
| Ptot | Moc strat | Sprawdzam, czy obudowa i chłodzenie naprawdę odprowadzą ciepło |
| fT | Częstotliwość graniczna | Istotna przy szybszym przełączaniu i pracy sygnałowej |
| Vce(sat) | Napięcie nasycenia | Im niższe, tym mniejsze straty w trybie kluczowania |
| SOA | Obszar bezpiecznej pracy | Chroni przed przeciążeniem w chwilach startu, zwarcia lub impulsu |
| Tj max | Maksymalna temperatura złącza | W realnym projekcie lepiej nie zbliżać się do granicy katalogowej |
W małych obudowach, takich jak TO-92, mówimy zwykle o dziesiątkach lub setkach miliwatów, a w większych obudowach z chłodzeniem zakres robi się znacznie szerszy. Sama obudowa jednak nie załatwia sprawy. Jeśli ścieżki na płytce są wąskie, a temperatura otoczenia wysoka, zapas szybko znika.
Ja przy doborze lubię prostą zasadę: najpierw prąd i napięcie, potem ciepło, dopiero na końcu wzmocnienie. Taka kolejność rzadziej kończy się niespodzianką przy uruchamianiu.
Jak sprawdzam go multimetrem i wysterowuję bez niespodzianek
Najprostszy test robię miernikiem w trybie diody. Szukam pary złącz baza-emiter i baza-kolektor, które w jednej polaryzacji powinny pokazać typowy spadek dla krzemu, zwykle około 0,55-0,75 V. W drugą stronę odczyt powinien być praktycznie zerowy albo poza zakresem. To nie jest pełny test dynamiczny, ale szybko wyłapuje uszkodzony lub źle rozpoznany element.

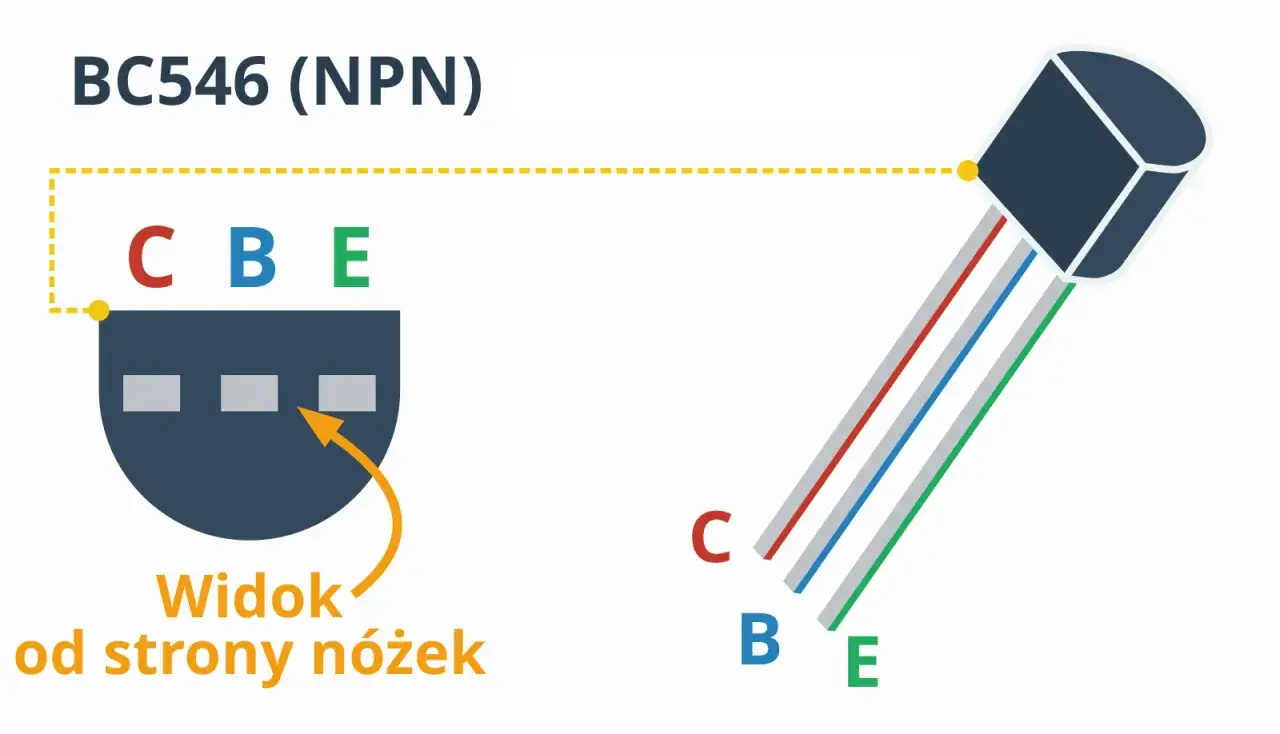

- Sprawdzam pinout w nocie katalogowej, a nie z pamięci.
- Mierzę złącza w trybie diody, najlepiej po odlutowaniu jednej nogi z układu.
- Porównuję wyniki z typowym zachowaniem krzemowego elementu, a nie z jednym „idealnym” numerem.
- Jeśli wynik wygląda dziwnie, zakładam wpływ innych części układu, a nie od razu awarię tranzystora.
Przy sterowaniu jako kluczem nie projektuję na katalogowe hFE. Zamiast tego przyjmuję wymuszone wzmocnienie rzędu 5-10. Jeśli obciążenie pobiera 120 mA, to prąd bazy planuję mniej więcej na 12-24 mA, zależnie od elementu i temperatury. To podejście jest mniej „efektowne” niż opieranie się na samej karcie katalogowej, ale w praktyce działa znacznie pewniej.
Wzór na rezystor bazy jest prosty: Rb = (Vsterowania - 0,7 V) / Ib. Dla sterowania z 5 V i prądu bazy 12 mA wychodzi około 360 Ω, więc wybieram najbliższy standard, na przykład 330 Ω albo 390 Ω, w zależności od zapasu i możliwości wyjścia sterującego. Jeśli wyjście mikrokontrolera nie znosi takiego obciążenia, dokładam stopień pośredni albo przechodzę na MOSFET. To ważne, bo sama możliwość wysterowania nie oznacza jeszcze dobrego projektu.
Najczęstsze błędy są powtarzalne: brak rezystora w bazie, pomylenie wyprowadzeń, zbyt mały zapas napięcia, ignorowanie diody przy cewce oraz przekonanie, że kolektor i emiter zawsze można zamienić miejscami. Czasem układ po takiej zamianie „zadziała”, ale z dużo gorszym wzmocnieniem i większymi stratami. Ja tego nie traktuję jako poprawnej pracy, tylko jako przypadkowy efekt uboczny.
Gdzie daje przewagę, a gdzie lepiej go odpuścić
W zastosowaniach małej i średniej mocy ten element nadal ma sens. Świetnie nadaje się do sterowania przekaźnikami, sygnałami z czujników, prostymi układami ograniczania prądu, driverami LED i stopniami analogowymi. W fotowoltaice albo automatyce energetycznej widzę go głównie tam, gdzie trzeba wykonać pomocniczą funkcję sterującą, a nie pchać przez element główną energię z instalacji.
| Sytuacja | BJT | Lepsza alternatywa |
|---|---|---|
| Prosty klucz do przekaźnika lub buzzeru | Bardzo dobry wybór | MOSFET, jeśli prąd rośnie i liczy się sprawność |
| Małosygnałowe wzmocnienie analogowe | Naturalne zastosowanie | W zależności od układu - wzmacniacz operacyjny lub FET |
| Niskonapięciowe przełączanie z dużym prądem | Działa, ale grzeje się bardziej | MOSFET zwykle będzie sprawniejszy |
| Duża moc i wyższe napięcia | Możliwy, ale mniej komfortowy | IGBT albo MOSFET, zależnie od zakresu pracy |
| Szybkie PWM w układzie mocy | Raczej nie pierwszy wybór | MOSFET lub IGBT z odpowiednim driverem |
To właśnie tutaj najłatwiej podjąć dobrą decyzję bez zbędnej komplikacji. Jeśli potrzebuję prostoty i niewielkiej mocy, biorę rozwiązanie bipolarne. Jeśli zaczyna się walka o sprawność, temperaturę i większe prądy, nie upieram się przy nim na siłę.
Najkrótsza droga do dobrego wyboru w praktycznym projekcie
Jeśli miałbym zamknąć temat w kilku zasadach, wybrałbym te trzy. Po pierwsze, dobieram element z zapasem napięcia i prądu, zamiast grania na styk. Po drugie, w trybie kluczowania zakładam wymuszone wzmocnienie, a nie katalogowe marzenie. Po trzecie, zawsze sprawdzam, czy straty ciepła i sposób sterowania są zgodne z możliwościami całego układu, a nie tylko samej części.
W praktyce oznacza to prostą rzecz: dobrze dobrany element nie powinien wymagać ciągłego „ratowania” w postaci przypadkowych poprawek na końcu projektu. Jeśli potrzebujesz stabilnego wzmacniania lub prostego sterowania obciążeniem, ten komponent nadal jest bardzo użyteczny. Jeśli priorytetem jest sprawność, małe straty i praca przy wyższych mocach, od początku rozważ też MOSFET-y albo IGBT, żeby nie projektować układu na kompromisie, którego potem nie da się już łatwo poprawić.
