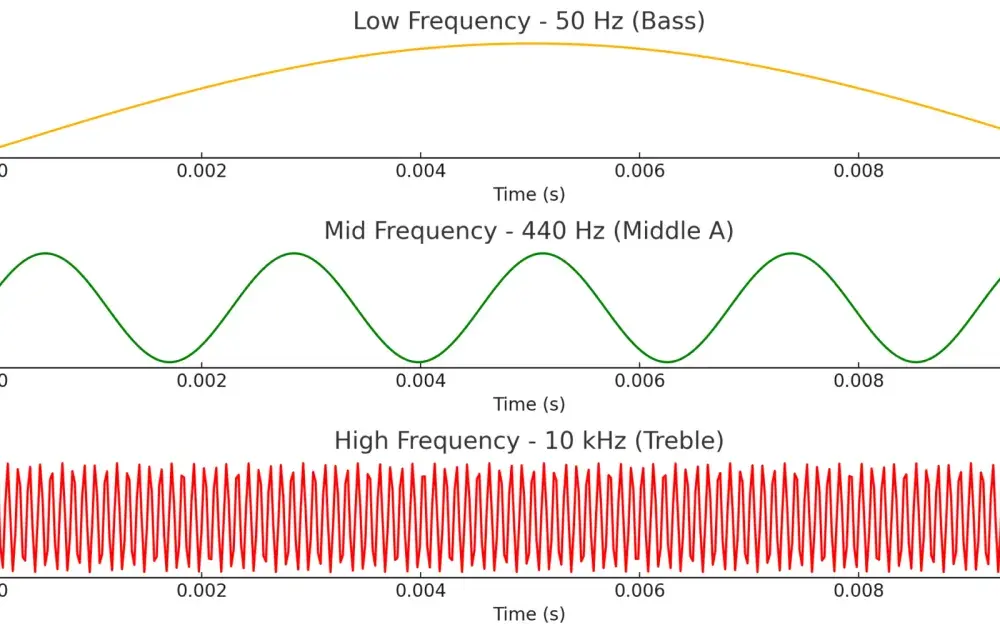

W elektronice to właśnie amplituda decyduje o tym, czy sygnał da się poprawnie odczytać, wzmocnić i bezpiecznie wykorzystać w układzie. Gdy jest zbyt mała, tonie w szumie; gdy zbyt duża, prowadzi do przesterowania, zniekształceń albo błędów pomiaru. Poniżej wyjaśniam, jak rozumieć ten parametr, jak go mierzyć i jak interpretować wyniki w praktyce, także w układach związanych z zasilaniem, automatyką i fotowoltaiką.
Najważniejsze rzeczy, które warto zapamiętać o poziomie sygnału w elektronice
- To miara maksymalnego wychylenia przebiegu względem punktu odniesienia, zwykle zera lub poziomu spoczynkowego.
- W praktyce najczęściej liczą się trzy opisy: wartość szczytowa, międzyszczytowa i skuteczna.
- Na oscyloskopie łatwo się pomylić, jeśli nie uwzględnisz ustawień sondy, skali pionowej i pasma przyrządu.
- W zasilaczach, falownikach i przetwornicach ważne są nie tylko piki, ale też tętnienia i zachowanie pod obciążeniem.
- Najczęstszy błąd to porównywanie liczb z różnych miar tak, jakby oznaczały to samo.
Czym jest poziom sygnału i gdzie ma znaczenie
W praktyce chodzi o rozpiętość przebiegu względem punktu odniesienia: zera, masy, poziomu spoczynkowego albo innego ustalonego progu. W torach analogowych opisuje to, jak mocno sygnał wychyla się w górę i w dół; w torach cyfrowych decyduje o tym, czy układ rozpozna stan niski i wysoki bez wchodzenia w strefę niepewną.
To ma bezpośredni wpływ na jakość pracy całego układu. Za niski poziom oznacza większą podatność na zakłócenia. Za wysoki często kończy się obcięciem przebiegu, przegrzaniem stopnia wyjściowego albo fałszywymi odczytami w układach pomiarowych. W falownikach, przetwornicach i zasilaczach impulsowych patrzę na to szczególnie uważnie, bo tam nawet niewielkie odchylenie potrafi zmienić sprawność lub wywołać dodatkowe tętnienia.
Kiedy ten obraz jest już jasny, najważniejsze staje się pytanie: jak zobaczyć to na ekranie i nie pomylić skali z rzeczywistą wartością.
Jak odczytać przebieg na oscyloskopie bez zgadywania
Oscyloskop pokazuje przebieg w czasie, ale odczyt poziomu sygnału nie zaczyna się od samego wykresu, tylko od ustawień toru wejściowego. Najpierw sprawdzam czułość pionową, czyli ile woltów przypada na jedną działkę, a potem upewniam się, czy użyta sonda ma tłumienie 1x czy 10x. Bez tego łatwo pomylić rzeczywisty sygnał z tym, co wydaje się być na ekranie.
- V/div mówi, jak wysoka jest jedna działka na osi pionowej.
- Przesunięcie kanału pomaga ustawić punkt odniesienia na czytelnej linii.
- Sprzężenie DC/AC decyduje, czy widzisz pełny przebieg, czy tylko jego zmienną składową.
- Markery i automatyczne pomiary pozwalają odczytać maksimum, minimum i różnicę międzyszczytową bez zgadywania.
- Pasmo przyrządu ma znaczenie, bo zbyt wolny oscyloskop potrafi zaniżyć wysokość szybkiego przebiegu.
W praktyce robię jeszcze jedną rzecz: porównuję wygląd przebiegu przy różnych podstawach czasu. Jeśli sygnał zmienia się tylko dlatego, że przyrząd ma zbyt mały zapas pasma, odczyt nie jest wiarygodny. To prowadzi prosto do różnic między samymi sposobami opisu tego samego przebiegu.
Różnice między wartością szczytową, międzyszczytową i skuteczną
Najwięcej nieporozumień bierze się z mieszania trzech pojęć: wartości szczytowej, międzyszczytowej i skutecznej. Dla sinusoidy są ze sobą powiązane, ale nie wolno ich traktować jak synonimów.
| Miara | Co opisuje | Kiedy jest najważniejsza |
|---|---|---|
| Wartość szczytowa | Największe wychylenie od poziomu odniesienia. | Gdy interesuje cię maksymalne obciążenie, margines bezpieczeństwa i ryzyko przebicia. |
| Międzyszczytowa | Różnica między maksimum a minimum przebiegu. | Gdy analizujesz oscyloskop, zakłócenia i zakres pracy toru. |
| Skuteczna | Wartość odpowiadająca efektowi energetycznemu sygnału. | Gdy liczysz moc, grzanie i porównujesz sygnały AC. |
W praktyce najczęściej myli się odczyt międzyszczytowy z skutecznym. To błąd, który wygląda niewinnie, ale potrafi całkowicie wypaczyć ocenę zasilacza, wzmacniacza albo falownika. Jeśli chcesz szybko oszacować sinusoidę, zapamiętaj dwie liczby: 230 V~ to około 325 V wartości szczytowej, a 5 Vpp to w przybliżeniu 1,77 Vrms. Gdy sygnał nie jest sinusoidą, te przeliczniki już nie wystarczą i trzeba wrócić do rzeczywistego kształtu przebiegu.
Skoro różne miary mówią różne rzeczy, warto zobaczyć, co realnie zmienia ich wartość w układzie.
Co zmienia poziom sygnału w praktyce
Na wysokość przebiegu wpływa kilka czynników naraz, więc w praktyce rzadko chodzi o jeden element. Najczęściej są to:
- zasilanie i zapas napięcia - jeśli stopień wyjściowy nie ma odpowiedniego marginesu, przebieg zaczyna się obcinać;
- obciążenie - im większy pobór, tym bardziej układ może „siadać”, zwłaszcza przy słabym zasilaniu;
- impedancja wejścia i wyjścia - złe dopasowanie obniża poziom i wprowadza zniekształcenia;
- filtracja - kondensatory i dławiki wygładzają tętnienia, ale nie rozwiążą problemu przeciążenia;
- zakłócenia z otoczenia - długie przewody, pętle masy i słabe ekranowanie podnoszą szum;
- temperatura i tolerancje elementów - szczególnie widoczne w zasilaczach, przetwornicach i torach pomiarowych.
W systemach energetycznych, zwłaszcza przy falownikach i przetwornicach, patrzę na to jeszcze szerzej: nie tylko na sam poziom, ale też na tętnienia, chwilowe piki i zachowanie układu pod zmiennym obciążeniem. To właśnie tam dobrze widać, czy projekt jest stabilny, czy tylko działa na stole. Następny krok to wyłapanie błędów, które najłatwiej psują interpretację wyników.
Najczęstsze błędy przy pomiarze i interpretacji
Najbardziej kosztowne są nie spektakularne awarie, tylko drobne pomyłki przy pomiarze. Widziałem je wiele razy, a większość da się wyeliminować prostą dyscypliną:
- porównywanie wartości szczytowej z skuteczną, jakby były tym samym;
- pomijanie tłumienia sondy, na przykład ustawienie 10x przy odczycie traktowanym jak 1x;
- mierzenie szybkiego przebiegu przy zbyt małym paśmie oscyloskopu;
- ignorowanie składowej stałej, gdy sprzężenie AC ukrywa problem offsetu;
- uznawanie pojedynczych pików zakłóceń za rzeczywisty poziom sygnału;
- sprawdzanie układu bez obciążenia, a potem zaskoczenie, że pod pracą wszystko wygląda gorzej.
Jeśli mam wskazać jeden błąd, który pojawia się najczęściej, to jest nim patrzenie wyłącznie na maksymalny odczyt, bez zrozumienia, w jakim punkcie toru pomiarowego on powstał. W elektronice liczy się nie tylko liczba na ekranie, ale też warunki, w jakich ją uzyskano. I właśnie to prowadzi do praktycznego zastosowania w projektowaniu oraz diagnostyce.
Jak ta wiedza pomaga przy falownikach i zasilaczach
Przy projektowaniu i serwisie układów energetycznych ta wiedza szybko przekłada się na lepsze decyzje. W falowniku fotowoltaicznym sprawdzam nie tylko, czy napięcie jest, ale czy ma właściwy poziom skuteczny, nie wpada w niebezpieczne piki i nie generuje nadmiernych tętnień. W zasilaczu impulsowym interesuje mnie, czy sygnał wyjściowy ma odpowiedni zapas, a w torze sterowania - czy czujnik nie pracuje zbyt blisko granicy szumów.
Najprostsza zasada, którą stosuję w praktyce, brzmi tak: najpierw określ, jaki przebieg mierzysz, potem wybierz właściwą miarę, a dopiero na końcu oceniaj wynik. To oszczędza czas, zmniejsza ryzyko błędnej diagnozy i pozwala lepiej czytać dane z oscyloskopu, multimetru czy analizatora. Jeśli ten porządek utrzymasz, wysoki albo niski sygnał przestaje być zgadywaniem, a staje się konkretną informacją o pracy układu.
