W elektronice określenie bistabilny oznacza układ, który może utrzymać jeden z dwóch stabilnych stanów bez ciągłego podtrzymania sygnałem sterującym. To pojęcie wraca zarówno w logice cyfrowej, jak i w automatyce, sterowaniu oświetleniem oraz prostych układach, w których liczy się pamięć ostatniego ustawienia. Poniżej rozkładam temat na praktyczne przykłady, różnice względem innych trybów pracy i błędy, które najczęściej psują projekt.
Najważniejsze informacje o układach z dwoma stanami
- Układ zachowuje ostatni stan, dopóki nie dostanie nowego impulsu sterującego.
- Najczęściej spotkasz go jako przerzutnik w logice cyfrowej albo przekaźnik zatrzaskowy w automatyce.
- W praktyce pomaga ograniczyć pobór energii, gdy nie trzeba stale podtrzymywać stanu.
- Największa różnica względem układów monostabilnych i astabilnych dotyczy tego, co dzieje się po pobudzeniu.
- Przy projektowaniu trzeba uwzględnić stan startowy, drgania styków i zabezpieczenie obciążenia.
Co oznacza praca w dwóch stanach stabilnych
Najprościej mówiąc, układ bistabilny ma dwa stabilne stany i może przejść z jednego do drugiego dopiero po zewnętrznym pobudzeniu. Ja traktuję go jak element pamiętający ostatnią decyzję: po przełączeniu pozostaje w nowym położeniu, nawet jeśli impuls sterujący zniknie. Właśnie dlatego takie rozwiązanie dobrze pasuje do prostych przełączników, pamięci bitu i mechanizmów, które mają nie zmieniać stanu bez wyraźnego sygnału.
W praktyce oznacza to, że sam „spoczynek” układu nie jest pasywnym bezruchem, tylko utrzymaniem jednego z dwóch możliwych ustaleń. To odróżnia go od elementów, które po czasie wracają do punktu wyjścia albo same generują kolejne zmiany. Gdy rozumie się tę różnicę, łatwiej dobrać właściwy sposób sterowania do konkretnego obciążenia.
Gdzie spotyka się takie rozwiązania w praktyce
Najczęściej spotykam takie rozwiązania w prostych układach cyfrowych i w automatyce, gdzie stan ma się zapamiętać bez ciągłego zasilania cewki lub bez utrzymywania przycisku. To właśnie praktyka pokazuje, że jedna nazwa obejmuje kilka różnych elementów i konfiguracji.
| Przykład | Co robi | Dlaczego jest ważny |
|---|---|---|
| Przerzutnik RS | Przechowuje 1 bit informacji i zmienia stan po sygnale SET lub RESET | Pokazuje najprostszy model pamięci w elektronice |
| Przerzutnik T lub JK | Przełącza stan po każdym impulsie albo zgodnie z logiką wejść | Stosuje się go w licznikach i dzielnikach częstotliwości |
| Przekaźnik zatrzaskowy | Zmienia pozycję styków bez stałego zasilania cewki | Przydaje się w sterowaniu oświetleniem i obwodach energooszczędnych |
| Timer 555 w konfiguracji zatrzaskowej | Daje dwa stany wyjściowe i reaguje na sygnał wyzwalający | Dobry do prostych układów edukacyjnych i prototypów |
Przekaźnik zatrzaskowy jest tu szczególnie ciekawy w kontekście energii, bo po przełączeniu nie wymaga ciągłego podtrzymania stanu przez cewkę. W obwodach pomocniczych instalacji fotowoltaicznych, automatyce budynkowej i systemach smart home taki detal potrafi mieć realne znaczenie. To jednak nie zwalnia z porównania go z innymi trybami pracy, bo właśnie tam najczęściej wychodzą różnice funkcjonalne.

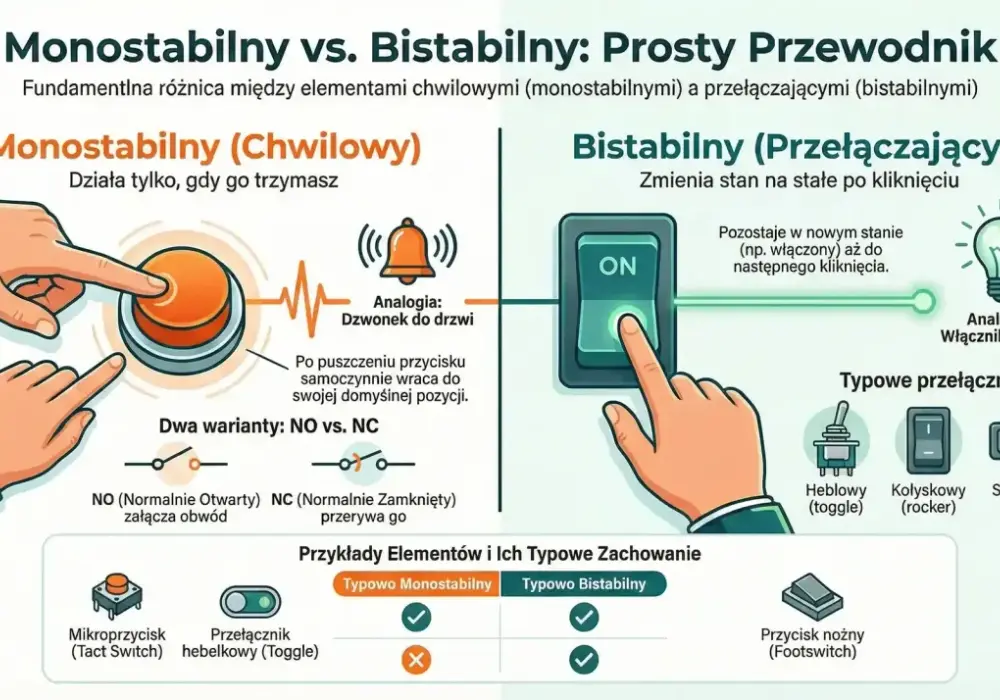

Czym różni się od monostabilnych i astabilnych układów
To porównanie zwykle porządkuje temat szybciej niż sama definicja. W praktyce dobór między tymi trzema klasami decyduje o tym, czy obwód ma przełączać się raz i pamiętać stan, generować pojedynczy impuls, czy pracować jako źródło rytmicznych zmian.
| Cecha | Układ dwustanowy | Monostabilny | Astabilny |
|---|---|---|---|
| Liczba stanów stabilnych | 2 | 1 | 0 |
| Zachowanie po pobudzeniu | Przełącza się i zostaje w nowym stanie | Wytwarza impuls i wraca do stanu spoczynkowego | Sam przechodzi przez kolejne stany w pętli |
| Typowe zastosowanie | Pamięć, przełączanie, liczniki | Opóźnienie, impuls, odmierzanie czasu | Migacze, generatory, sygnały zegarowe |
| Najważniejsza cecha praktyczna | Stan utrzymuje się bez ciągłego sterowania | Liczy się czas trwania impulsu | Liczy się częstotliwość i okres |
Jeśli ktoś miesza te pojęcia, zwykle projektuje układ „na oko” i kończy z błędnym zachowaniem po starcie lub po zaniku sygnału. To dobry moment, by przejść od teorii do doboru konkretnego rozwiązania.
Jak wybrać właściwy element do projektu
Przy doborze patrzę przede wszystkim na to, czy układ ma tylko zmienić stan, czy także go zapamiętać. Jeśli potrzebujesz podtrzymania bez stałego poboru energii, naturalnym kandydatem jest przekaźnik zatrzaskowy albo odpowiedni przerzutnik; jeśli potrzebujesz tylko jednorazowego impulsu, lepszy będzie monostabilny układ czasowy.
- Stan po włączeniu zasilania - zaplanuj, w jakim położeniu układ ma wystartować. Bez tego obwód może uruchamiać się losowo lub niebezpiecznie.
- Sposób wyzwalania - przy przycisku manualnym trzeba uwzględnić drgania styków, które trwają zwykle od kilku do kilkudziesięciu milisekund.
- Rodzaj obciążenia - inne zabezpieczenia stosuje się dla LED, inne dla silnika, a jeszcze inne dla cewki przekaźnika.
- Tempo przełączania - w logice cyfrowej to zwykle nanosekundy lub mikrosekundy, a w przekaźnikach milisekundy.
- Cel energetyczny - jeśli przełączenia są rzadkie, wersja zatrzaskowa realnie ogranicza zużycie energii; przy częstych zmianach zysk spada.
W praktyce najlepszy wybór nie jest „najbardziej inteligentny”, tylko najbardziej przewidywalny. A przewidywalność zależy od tego, jak układ zachowuje się w realnym środowisku, nie na schemacie.
Najczęstsze błędy przy interpretacji i wdrożeniu
Najwięcej problemów widzę nie w samej idei, ale w szczegółach wdrożenia. To właśnie one decydują, czy rozwiązanie będzie wygodne, czy zacznie losowo zmieniać stan albo pobierać więcej energii, niż planowano.
- Brak zdefiniowanego stanu startowego - po zaniku zasilania układ może wrócić do nieoczekiwanego położenia.
- Mylenie pamięci z podtrzymaniem zasilania - utrzymanie stanu logicznego nie zawsze oznacza, że element nie potrzebuje energii w żadnym momencie.
- Ignorowanie drgań styków - przy przyciskach i przełącznikach mechanicznych jedno naciśnięcie potrafi wygenerować kilka krótkich impulsów.
- Brak zabezpieczenia obciążenia indukcyjnego - przy cewkach stosuje się diodę gaszącą, czyli prosty element tłumiący przepięcie po wyłączeniu.
- Przesadna wiara w oszczędność energii - jeśli element przełącza się bardzo często, przewaga wersji zatrzaskowej przestaje być tak wyraźna.
Gdy pilnuję tych pięciu rzeczy, większość prostych projektów działa od razu stabilniej. Zostaje już tylko odpowiedź na pytanie, kiedy taki sposób sterowania naprawdę ma sens z punktu widzenia energii.
Kiedy dwustanowe sterowanie ma największy sens energetyczny
Najwięcej korzyści daje tam, gdzie stan ma się utrzymać przez długi czas bez dodatkowego poboru prądu: w sterowaniu światłem, prostych panelach automatyki, urządzeniach bateryjnych i wybranych obwodach zabezpieczeniowych. W instalacjach związanych z energią, także w obwodach pomocniczych systemów fotowoltaicznych i smart home, taki wybór bywa rozsądny nie dlatego, że sam w sobie „oszczędza wszystko”, ale dlatego, że nie marnuje energii na bezsensowne podtrzymywanie tego, co już zostało ustawione.
- Najpierw określ, czy urządzenie ma pamiętać stan po odłączeniu sterowania.
- Potem zdecyduj, czy przełączenie ma być jednorazowe, impulsowe, czy cykliczne.
- Na końcu dopasuj zabezpieczenia i sposób startu, zanim połączysz to z obciążeniem.
Takie podejście daje prosty efekt: mniej przypadkowych przełączeń, lepszą kontrolę nad poborem energii i mniejszą liczbę poprawek na etapie testów.
