W elektronice masa nie jest dodatkiem do schematu, tylko punktem odniesienia dla napięć, drogą powrotu prądu i jednym z głównych czynników wpływających na zakłócenia. Skrót gnd najczęściej oznacza właśnie ten wspólny punkt odniesienia, ale w praktyce ważniejsze od samej nazwy jest to, jak masa została poprowadzona w układzie. W tym tekście wyjaśniam, czym różni się masa sygnałowa od ochronnej, kiedy stosuje się AGND, DGND i PGND oraz jak uniknąć błędów, które psują pomiary i działanie całego urządzenia.
Masa wyznacza wspólny punkt odniesienia, ale jej prowadzenie decyduje o stabilności całego układu.
- Masa to przede wszystkim referencja napięcia i droga powrotu prądu, a nie zawsze fizyczna ziemia.
- W praktyce trzeba rozróżniać masę sygnałową, analogową, cyfrową, mocy i ochronną.
- Jedna dobrze zaprojektowana płaszczyzna masy zwykle działa lepiej niż chaotyczne wiązki przewodów.
- Za długie połączenia pomiarowe i pętle masy są częstym źródłem szumu, błędów ADC i fałszywych odczytów.
- W układach mocy, przetwornicach i systemach PV masa ma znaczenie równie duże jak samo zasilanie.
Co naprawdę oznacza masa w układzie elektronicznym
W schemacie masa oznacza punkt, do którego odnoszą się inne napięcia. Nie musi to być ziemia, przewód ochronny ani metalowa obudowa, tylko umowny punkt o najniższym potencjale w danym torze. Ja traktuję ją jako część obwodu równie ważną jak zasilanie, bo prąd zawsze musi wrócić.
To rozróżnienie ma znaczenie zwłaszcza w układach pomiarowych, przetwornicach i sterownikach, gdzie ten sam przewód bywa jednocześnie drogą powrotną, ekranem i elementem bezpieczeństwa. Jeżeli pomylisz te role, układ może działać „na stole”, ale rozjechać się po podłączeniu obciążenia albo oscyloskopu.
- Referencja wyznacza, od czego liczysz napięcia.
- Powrót prądu zamyka obwód i decyduje o spadkach napięcia po drodze.
- Bezpieczeństwo dotyczy uziemienia ochronnego i obudowy, a nie zawsze toru sygnałowego.
Gdy rozdzielisz te trzy role, łatwiej zrozumiesz, dlaczego oznaczenia AGND, DGND i PGND nie są tylko kosmetyką na schemacie, lecz wskazówką dla całego projektu.
Jak rozróżnić AGND, DGND, PGND i masę ochronną
Różne nazwy masy nie zawsze oznaczają osobne „ziemie”, ale zwykle sygnalizują, jaki rodzaj prądu ma wracać danym torem. W praktyce chodzi o to, by nie mieszać cichych, wrażliwych obwodów z tymi, które pracują impulsowo i generują duże zakłócenia.
| Oznaczenie | Co oznacza w praktyce | Gdzie spotkasz | Na co uważać |
|---|---|---|---|
| Masa ogólna | Wspólny punkt odniesienia dla całego układu | Proste układy, moduły, płytki uruchomieniowe | Nie zakładaj, że każdy prąd powinien wracać tą samą ścieżką |
| Masa analogowa | Tor odniesienia dla sygnałów o małej amplitudzie i niskim poziomie szumu | ADC, DAC, czujniki, wzmacniacze operacyjne | Chronić przed prądami impulsowymi i spadkami napięcia |
| Masa cyfrowa | Powrót dla logiki, procesora, interfejsów i szybkich zboczy | Mikrokontrolery, FPGA, magistrale cyfrowe | Generuje krótkie, ostre impulsy prądowe, które łatwo wprowadzają szum |
| Masa mocy | Powrót dla dużych prądów przełączanych | Przetwornice, sterowniki silników, falowniki, ładowarki | Najczęściej powoduje największy spadek napięcia i ground bounce |
| Uziemienie ochronne | Bezpieczeństwo użytkownika i obudowy | Sprzęt sieciowy, urządzenia metalowe, systemy energetyczne | Nie utożsamiaj go automatycznie z masą sygnałową |
| Masa obudowy | Połączenie ekranu, chassis i redukcji EMI | Sprzęt pomiarowy, zasilacze, urządzenia przemysłowe | Łącz ją świadomie, najlepiej według założeń EMC |

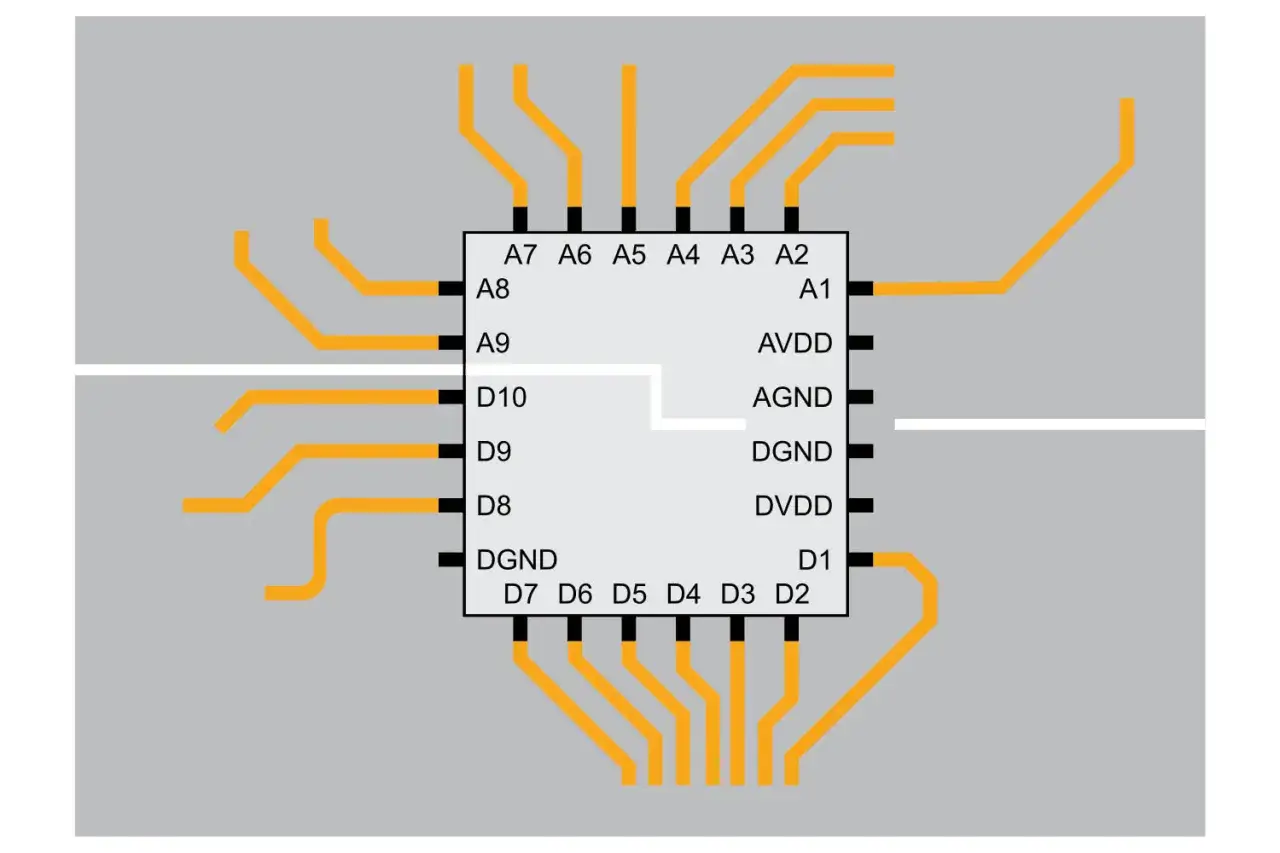

Ważny niuans jest taki, że opisy AGND i DGND na układzie scalonym odnoszą się często do jego wnętrza, a nie do dwóch osobnych światów na płytce. W wielu projektach te punkty i tak kończą na wspólnej referencji, ale w miejscu zaplanowanym przez producenta, a nie przypadkowo na najbliższym polu miedzi. To właśnie dlatego datasheet bywa ważniejszy niż schemat „z Internetu”.
Gdy już wiadomo, czym różnią się te role, można sensownie przejść do tego, co zwykle psuje układ najbardziej, czyli do geometrii prądów i długości pętli.
Dlaczego prowadzenie masy decyduje o szumie i stabilności
Prąd nie płynie „po prostu do masy”. Płynie konkretną trasą, a jego droga powrotna tworzy pętlę, której rozmiar i impedancja wpływają na szum, emisję zakłóceń i odporność całego układu. Im większa pętla, tym łatwiej o indukowane napięcia, czyli o to, co w praktyce objawia się brumem, błędami pomiaru albo losowymi resetami.
W szybkim układzie impulsowym, na przykład w przetwornicy buck, sterowniku silnika albo ładowarce PV, prąd zmienia się gwałtownie i lokalny potencjał masy zaczyna „pływać”. To właśnie ground bounce, czyli chwilowe podnoszenie się punktu odniesienia pod wpływem przełączania. Jeśli masa odniesienia w przetworniku ADC zaczyna się ruszać, odczyt też zaczyna się ruszać.
- Ground bounce pojawia się wtedy, gdy duże i szybkie prądy wywołują spadki napięcia na ścieżce powrotnej.
- Impedancja masy rośnie wraz z długością i zwężeniem połączeń, nawet jeśli sam opór wydaje się mały.
- Mała pętla ogranicza emisję EMI i poprawia odporność na zakłócenia z zewnątrz.
W praktyce często wystarcza bardzo prosta zasada: szybkie prądy zamykaj lokalnie, a wrażliwe pomiary trzymaj z dala od obszarów przełączających. To prowadzi bezpośrednio do projektu płytki, bo tam rozstrzyga się większość problemów.
Jak projektować masę na płytce i w urządzeniu
Najlepsze efekty daje zwykle ciągła, niskoimpedancyjna płaszczyzna masy. Taka płaszczyzna nie jest ozdobą PCB, tylko elementem funkcjonalnym, który skraca drogę powrotną prądu, zmniejsza indukcyjność i stabilizuje odniesienie dla sygnałów. W układach cyfrowych i mieszanych to często najprostszy sposób na poprawę zachowania bez dokładania drogich komponentów.
- Trzymaj powrót prądu blisko ścieżki sygnałowej. Jeżeli sygnał biegnie nad przerwą w masie, prąd wracający musi szukać dłuższej drogi.
- Nie rozcinaj płaszczyzny bez powodu. Cięcie masy często robi więcej szkody niż pożytku, bo wydłuża pętle i zmusza prąd do niekontrolowanego obchodzenia przeszkody.
- Rozdzielaj obszary dużej mocy od torów pomiarowych. Wspólny obszar dla silnika i ADC to prosta droga do błędów.
- Stosuj lokalne odsprzęganie. Kondensator 100 nF przy pinie zasilania to nie detal, tylko sposób na zatrzymanie szybkich impulsów w małej pętli.
- Łącz analog i cyfrowe odniesienie w jednym, zaplanowanym miejscu, jeśli projekt tego wymaga. Gwiazda ma sens wtedy, gdy naprawdę ogranicza wspólną impedancję.
- Planuj połączenie z obudową i PE od początku. W sprzęcie zasilanym z sieci lub w urządzeniach energetycznych przypadkowe łączenie mas na końcu projektu zwykle kończy się problemami EMC.
Z mojego punktu widzenia gwiazda masy działa wtedy, gdy upraszcza przepływ prądu, a nie gdy jest przyklejona do schematu z przyzwyczajenia. W małych układach bywa świetna, w większych może prowadzić do długich przewodów i nowych pętli, więc trzeba patrzeć na fizykę, a nie na sam symbol. Kiedy ten etap jest dobrze zrobiony, zostają już głównie błędy wykonawcze i pomiarowe.
Najczęstsze błędy, które psują pomiary i zasilanie
Wiele problemów z „dziwną masą” nie wynika z teorii, tylko z praktyki montażu i testów. Część z nich jest banalna, ale właśnie dlatego tak często wraca w serwisie i na stanowisku uruchomieniowym.
| Błąd | Co się dzieje | Lepsze rozwiązanie |
|---|---|---|
| Za długi przewód masy sondy oscyloskopu | Działa jak antena i dodaje szum do pomiaru | Użyj możliwie najkrótszego połączenia lub sprężynki masowej |
| Łączenie masy silnika z masą ADC w jednym grubym węźle bez kontroli prądów | Spadki napięcia z toru mocy wchodzą do pomiaru | Rozdziel lokalne pętle i zaplanuj punkt wspólny świadomie |
| Przypadkowe tworzenie pętli masy między urządzeniami | Pojawia się brum 50 Hz, offset lub zakłócenia okresowe | Sprawdź połączenia ekranów, PE i zasilania między urządzeniami |
| Rozcięcie płaszczyzny masy pod szybkim sygnałem | Prąd powrotny obchodzi przeszkodę, a zakłócenia rosną | Unikaj przerw pod sygnałami o ostrych zboczach |
| Traktowanie AGND i DGND jako dwóch absolutnie osobnych światów | Powstają niepotrzebne odcinki wspólnej impedancji albo błędne połączenia | Łącz je zgodnie z notą katalogową i architekturą układu |
| Utożsamianie PE z masą sygnałową | Ryzyko problemów bezpieczeństwa i EMC | Oddziel funkcję ochronną od funkcji referencyjnej |
Jeśli na wyjściu zasilacza, przetwornicy albo czujnika widzisz nieoczekiwany szum, ja zawsze zaczynam od pytania o pętlę powrotną, a nie od wymiany scalaka. Zaskakująco często winny jest nie sam układ, lecz to, jak został podłączony do reszty systemu. To samo dotyczy pomiarów, gdzie przyrząd potrafi zmienić zachowanie układu tylko przez sposób podłączenia.
Właśnie dlatego ostatni krok przed uruchomieniem powinien być bardzo konkretny, a nie oparty na intuicji.
Co sprawdzić zanim uznasz układ za gotowy
Zanim oddasz projekt do testów, sprawdź kilka rzeczy na zimno, bez zasilania i bez zakładania, że „na pewno będzie dobrze”. W praktyce te kilka minut oszczędza godziny szukania błędów, które pozornie wyglądają jak problem z elektroniką, a naprawdę wynikają z masy.
- Czy każdy istotny prąd powrotny ma krótką i przewidywalną drogę?
- Czy tor pomiarowy nie dzieli odcinka z dużym prądem przełączanym?
- Czy kondensatory odsprzęgające są blisko pinów zasilania i masy?
- Czy obudowa, ekran i PE są połączone zgodnie z założeniami projektu, a nie przypadkiem?
- Czy pomiar wykonujesz właściwą sondą, najlepiej z krótką masą albo w układzie różnicowym, jeśli sygnał jest szybki?
- Czy przy pełnym obciążeniu nie pojawia się nadmierny spadek napięcia na ścieżkach masy?
Jeżeli odpowiesz na te pytania jeszcze przed pierwszym uruchomieniem, większość problemów z szumem, resetami i dziwnymi odczytami znika zanim trafią do serwisu. Właśnie dlatego masa jest jednym z tych tematów, które wyglądają banalnie, a potrafią zdecydować o jakości całego urządzenia.
