Termistor o ujemnym współczynniku temperaturowym to jeden z najprostszych i najbardziej użytecznych elementów do pomiaru oraz ochrony temperatury w elektronice. Dobrze sprawdza się w układach sterowania, zabezpieczeniach i monitorowaniu podzespołów mocy, ale wynik zależy nie tylko od samego elementu, lecz także od doboru rezystancji, sposobu montażu i metody odczytu. Poniżej rozkładam temat na praktyczne części: od działania, przez zastosowania, po błędy, które najczęściej psują pomiar bardziej niż sam czujnik.
Najważniejsze informacje o termistorach NTC w praktyce
- To czujnik, którego rezystancja maleje wraz ze wzrostem temperatury, więc łatwo zamienić go na sygnał dla ADC lub sterownika.
- Najczęściej wykorzystuje się go do prostego, taniego i szybkiego monitorowania temperatury w elektronice, automatyce i układach mocy.
- Przy doborze liczą się nie tylko R25 i tolerancja, ale też B-value, zakres pracy, stała rozpraszania i czas odpowiedzi.
- W praktyce najwygodniejszy jest układ z dzielnikiem napięcia, a do przeliczeń zwykle używa się tabeli LUT albo równania Steinharta-Harta.
- Największe błędy to samoogrzewanie, zły montaż i traktowanie tolerancji elementu jako gwarancji dokładności całego systemu.
Jak działa termistor NTC i co naprawdę oznaczają jego parametry
W uproszczeniu to rezystor, którego opór spada, gdy rośnie temperatura. Taki przebieg jest bardzo wygodny, bo pozwala zamienić zmianę temperatury na napięcie, a potem na wartość cyfrową w mikrokontrolerze, regulatorze albo układzie zabezpieczającym. Z punktu widzenia projektanta ważne jest jednak nie samo hasło „czujnik temperatury”, tylko kilka konkretnych parametrów, które decydują o tym, czy element nada się do danego zakresu pracy.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| R25 | Rezystancja w temperaturze 25°C | To punkt odniesienia dla większości kart katalogowych i obliczeń |
| B-value | Współczynnik opisujący stromość charakterystyki | Pomaga ocenić, jak mocno zmienia się rezystancja wraz z temperaturą |
| Tolerancja | Odchyłka egzemplarza od wartości nominalnej | Wpływa na dokładność końcowego pomiaru, zwłaszcza bez kalibracji |
| Zakres pracy | Minimalna i maksymalna temperatura pracy | Określa, czy czujnik przetrwa realne warunki aplikacji |
| Stała rozpraszania | Ile mocy potrzeba, by samoczynnie podgrzać element o 1°C | Pokazuje, jak bardzo odczyt może zostać zafałszowany przez sam pomiar |
| Stała czasowa | Jak szybko element reaguje na zmianę temperatury | Ma znaczenie przy dynamicznych zmianach, np. na radiatorze lub w obudowie mocy |
Najczęstszy błąd początkujących polega na patrzeniu wyłącznie na R25. W praktyce równie ważne są końce zakresu temperaturowego i to, jak czujnik zachowuje się w konkretnym środowisku. Jeżeli pomiar ma być stabilny, trzeba myśleć o całym układzie, a nie tylko o samym elemencie. To prowadzi wprost do pytania: gdzie taki czujnik naprawdę ma sens.
Gdzie termistor najlepiej sprawdza się w elektronice i energetyce
Ten typ czujnika wybiera się tam, gdzie liczą się prostota, niski koszt i rozsądna dokładność bez rozbudowanego toru pomiarowego. Widziałem go w prostych sterownikach i w bardziej wymagających układach mocy, bo dobrze znosi codzienne zadania: kontrolę przegrzania, reakcję na wzrost temperatury i wczesne ostrzeganie przed awarią. W systemach energetycznych i fotowoltaicznych rola jest podobna: czujnik ma pilnować, żeby elektronika mocy, akumulator albo radiator nie pracowały poza bezpiecznym zakresem.
- AGD i HVAC - do kontroli temperatury w urządzeniach domowych, wentylacji i klimatyzacji, gdzie liczy się szybka reakcja oraz niski koszt wdrożenia.
- Zasilacze i ładowarki - do nadzoru temperatury elementów mocy, radiatorów i wnętrza obudowy, szczególnie gdy urządzenie pracuje długo pod obciążeniem.
- Magazyny energii i BMS - do ochrony ogniw oraz pakietów baterii, bo w tych aplikacjach temperatura ma bezpośredni wpływ na bezpieczeństwo i żywotność.
- Falowniki fotowoltaiczne - do monitorowania radiatorów, sekcji przetwarzania energii i miejsc, w których ciepło kumuluje się najszybciej.
- Elektronika użytkowa i przemysłowa - do prostych układów sygnalizacji, alarmów termicznych oraz korekty pracy wentylatorów.
Warto przy tym pamiętać, że termistor nie jest odpowiedzią na każdy problem pomiarowy. Gdy potrzebna jest bardzo wysoka dokładność w szerokim zakresie albo wyjątkowo liniowa charakterystyka bez obliczeń, czasem lepiej sprawdzi się inny typ czujnika. Jeśli jednak priorytetem jest prostota i szybkość integracji, ten wybór broni się bardzo dobrze. Skoro wiadomo już, gdzie go stosować, przechodzę do tego, jak dobrać właściwy wariant do konkretnego projektu.
Jak dobrać właściwy wariant do konkretnego projektu
Dobór zaczynam od pytania, w jakim zakresie temperatura ma być mierzona i co dokładnie chcę chronić. To zupełnie zmienia punkt odniesienia dla rezystancji, obudowy i czasu reakcji. W ofertach można spotkać wiele wartości nominalnych, na przykład 1 kΩ, 10 kΩ, 22 kΩ czy 100 kΩ, ale sama dostępność jeszcze niczego nie przesądza. Element musi pasować do elektroniki odczytu, temperatury otoczenia i sposobu montażu.
W praktyce kieruję się kilkoma kryteriami:
| Kryterium | Na co patrzę | Kiedy to ma znaczenie |
|---|---|---|
| Nominalna rezystancja | Czy pasuje do zakresu ADC i dzielnika napięcia | Przy projektach z mikrokontrolerem i ograniczonym zakresem wejścia |
| Tolerancja | Jak duży błąd dopuszcza producent | Gdy zależy mi na powtarzalności bez kalibracji |
| B-value | Jak stroma jest charakterystyka rezystancji | Przy doborze zakresu i rozdzielczości pomiaru |
| Obudowa | SMD, przewlekana, zalewana, sonda, końcówka oczkowa | Gdy liczy się czas reakcji, odporność mechaniczna albo montaż w terenie |
| Stała czasowa | Jak szybko czujnik odpowie na zmianę temperatury | W aplikacjach dynamicznych, na przykład na radiatorze |
| Stała rozpraszania | Jak bardzo czujnik sam się nagrzewa | Przy małych prądach pomiarowych i w precyzyjniejszych układach |
Najbardziej rozsądna zasada jest prosta: najpierw zakres i środowisko, dopiero potem konkretny model. Jeśli czujnik ma pracować blisko źródła ciepła, na przykład przy tranzystorze mocy albo na obudowie falownika, priorytetem jest mechanika i szybka reakcja. Jeśli ma mierzyć temperaturę powietrza lub obudowy w spokojnym środowisku, większe znaczenie ma stabilność i niski błąd całego toru. To właśnie dlatego patrzę na kartę katalogową szerzej niż tylko przez pryzmat jednej liczby.
Jak podłączyć czujnik do mikrokontrolera lub sterownika
W praktyce najprostszy układ to dzielnik napięcia: termistor w szeregu z rezystorem odniesienia, a wynik trafia do wejścia ADC. Takie rozwiązanie pokazuje też Texas Instruments w swoich materiałach, bo jest czytelne, tanie i wystarczające dla wielu zastosowań. Jeśli napięcie zasilania i referencja ADC są powiązane ze sobą, można dodatkowo ograniczyć wpływ wahań zasilania na wynik. To duży plus w prostych sterownikach i urządzeniach pracujących w zmiennych warunkach.
- Dobieram rezystor odniesienia tak, aby środek interesującego mnie zakresu temperatur dawał wygodne napięcie dla ADC.
- Odczytuję wartość z przetwornika i przeliczam ją na rezystancję czujnika.
- Przeliczam rezystancję na temperaturę, korzystając z tabeli LUT albo równania Steinharta-Harta.
- Sprawdzam wynik w kilku punktach rzeczywistych, najlepiej w warunkach zbliżonych do docelowych.
- Jeśli dokładność ma znaczenie, dodaję kalibrację jednopunktową lub dwupunktową.
Najczęściej wybieram LUT, gdy kod ma być prosty i przewidywalny, a Steinharta-Harta wtedy, gdy chcę lepszej gładkości charakterystyki bez rozbudowanej tabeli. W obu przypadkach ważniejsze od samego wzoru jest to, czy układ był testowany w warunkach, w których naprawdę będzie pracował. To właśnie testy odsłaniają większość problemów, które w dokumentacji wyglądają niewinnie, a w urządzeniu zaczynają przeszkadzać.
Najczęstsze błędy przy pomiarze i montażu
Tu zwykle pojawiają się problemy, których nie widać na pierwszy rzut oka. Sam termistor działa poprawnie, ale układ już nie daje wiarygodnego wyniku, bo ktoś założył zbyt duży prąd pomiarowy, zły sposób montażu albo zbyt idealne warunki otoczenia. W praktyce najbardziej boli samoogrzewanie, bo czujnik zaczyna mierzyć nie tylko temperaturę obiektu, ale częściowo także własny wpływ na układ.
- Za duży prąd pomiarowy - czujnik podgrzewa się sam i wynik „ucieka” w górę, zwłaszcza przy małych obudowach i słabym odprowadzaniu ciepła.
- Zły kontakt termiczny - jeśli element nie dotyka dobrze mierzonej powierzchni, odczyt bardziej przypomina temperaturę otoczenia niż badanego punktu.
- Ignorowanie medium - powietrze, woda, olej, żywica czy zalanie obudowy zmieniają zachowanie czujnika i jego czas reakcji.
- Traktowanie tolerancji jako dokładności systemu - dokładność całego pomiaru zawsze jest gorsza niż najsłabszy element toru i sposób jego montażu.
- Brak testu w realnych warunkach - prototyp w laboratorium może działać dobrze, a po zamknięciu w obudowie już nie.
W praktyce właśnie tu wygrywają projekty robione ostrożnie. Jeżeli czujnik ma pilnować temperatury w układzie mocy, to kilka dziesiątych stopnia błędu może nie mieć znaczenia, ale kilka stopni już tak, szczególnie przy ochronie baterii lub radiatora. Dlatego nie wystarczy „mieć termistor” - trzeba jeszcze poprawnie wykorzystać jego właściwości. Z tego powodu ostatni krok przed zakupem robię zawsze w ten sam sposób: czytam kartę katalogową pod kątem kilku konkretnych pozycji.
Co sprawdzam przed zamówieniem, żeby nie poprawiać projektu po montażu

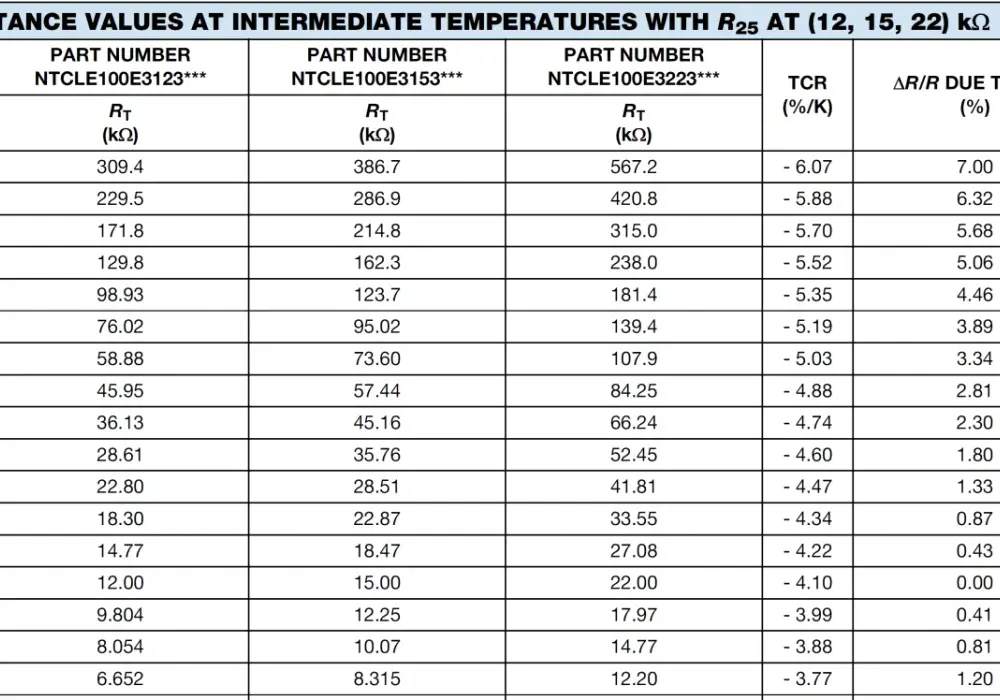

W dokumentacji producenta wracają zwykle te same elementy: zakres pracy, R25, tolerancja, B-value, stała rozpraszania, stała czasowa, typ obudowy i warunki montażu. W opracowaniach Vishay szczególnie mocno wybrzmiewa wpływ środowiska, długości przewodów i sposobu osadzenia czujnika, bo to właśnie one najczęściej zmieniają wynik bardziej niż sama wartość nominalna. Ja patrzę na to jak na listę kontrolną, nie jak na zbiór „miłych dodatków”.
- Czy zakres temperatur obejmuje realne warunki pracy z zapasem.
- Czy rezystancja nominalna pasuje do układu pomiarowego i zakresu ADC.
- Czy tolerancja jest wystarczająca bez kosztownej kalibracji.
- Czy obudowa i sposób montażu nie spowolnią reakcji bardziej, niż mogę zaakceptować.
- Czy prąd pomiarowy nie spowoduje zauważalnego samoogrzewania.
- Czy trzeba liczyć się z kalibracją w jednym punkcie, czy lepiej od razu założyć dwa punkty odniesienia.
Jeśli czujnik ma trafić do falownika, ładowarki albo magazynu energii, najwięcej problemów zwykle nie wynika z samej elektroniki, tylko z tego, jak element został osadzony i w jakim środowisku pracuje. Dobrze dobrany termistor nie ma błyszczeć parametrami w tabeli, tylko dawać przewidywalny odczyt tam, gdzie układ naprawdę się nagrzewa. I właśnie za to cenię ten element najbardziej: za prostotę, która działa tylko wtedy, gdy traktuje się ją serio.
