W układach z wieloma ogniwami największy problem często nie leży w samej pojemności, tylko w różnicach między celami: jedna ładuje się szybciej, druga szybciej się starzeje, trzecia ma wyższą rezystancję wewnętrzną. Dlatego balanser staje się ważnym elementem pakietu w elektronice, zwłaszcza w magazynach energii, UPS-ach i napędach mobilnych. W tym artykule wyjaśniam, jak działa wyrównywanie napięć, kiedy jest potrzebne i jak dobrać rozwiązanie, które realnie poprawia pracę akumulatora.
Najważniejsze informacje o balansowaniu ogniw w skrócie
- Układ wyrównujący pilnuje, aby ogniwa połączone szeregowo nie rozjeżdżały się napięciowo.
- Największy sens ma w pakietach wieloogniwowych, szczególnie Li-ion i LiFePO4 oraz w zestawach 2×12 V / 4×12 V.
- Pasywne balansowanie jest prostsze i tańsze, aktywne lepiej wykorzystuje energię pakietu.
- Balansowanie nie zastępuje BMS-a; zwykle działa razem z monitoringiem napięcia, temperatury i prądu.
- W systemach PV, ESS i UPS źle dobrany moduł szybko staje się wąskim gardłem całego zestawu.

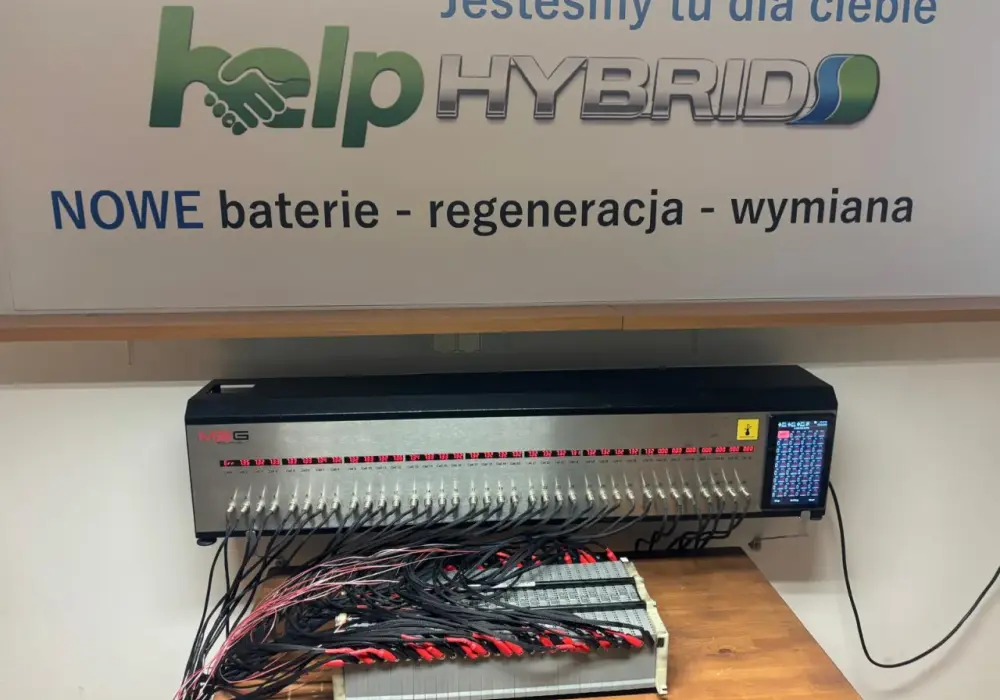

Czym jest balanser akumulatorów i co faktycznie robi
W praktyce to elektroniczny układ, który wyrównuje stan naładowania ogniw w szeregu. Gdy jedne ogniwa mają wyższe napięcie, a inne niższe, pakiet zaczyna pracować nierówno: najsłabsze ogniwo ogranicza ładowanie i rozładowanie całego zestawu. Balansowanie ma temu zapobiec, a nie „dodać mocy” z niczego. Jego rolą jest utrzymanie pakietu w równowadze, żeby jedna słabsza cela nie ograniczała całego zestawu.
Warto rozdzielić dwie rzeczy, które często wrzuca się do jednego worka. BMS, czyli system zarządzania baterią, nadzoruje napięcia, temperatury i prąd, a sam układ balansujący wykonuje wyrównanie między ogniwami. W dobrze zaprojektowanym pakiecie jedno bez drugiego zwykle nie wystarcza.
Dlaczego pakiet się rozjeżdża
Ogniwa nigdy nie są idealnie identyczne. Różnią się pojemnością, oporem wewnętrznym, temperaturą pracy i tempem starzenia. Do tego dochodzi sposób montażu: nawet niewielka różnica w połączeniach albo chłodzeniu potrafi sprawić, że jedna cela będzie pracowała ciężej od pozostałych.
Czym to się różni od zwykłego nadzoru baterii
Sam pomiar napięcia jeszcze niczego nie wyrównuje. Układ nadzorczy może wykryć problem, ale to element balansujący decyduje, czy energia zostanie rozproszona, czy przeniesiona do słabszych ogniw. Ta różnica ma znaczenie szczególnie wtedy, gdy pakiet ma pracować długo i bezobsługowo.
Przeczytaj również: Zdalny odczyt danych w OZE - Jak zamienić dane w zysk?
Kiedy balansowanie nie ma sensu
Jeżeli mówimy o pojedynczym ogniwie albo o pakiecie połączonym wyłącznie równolegle, wyrównywanie napięć nie jest potrzebne w takim samym znaczeniu jak w szeregu. W równoległych gałęziach ogniwa same dążą do wyrównania, dlatego realny problem zaczyna się dopiero wtedy, gdy napięcia sumują się w szereg.
Gdy już wiemy, co robi ten układ, sensownie jest porównać dwie najczęstsze metody jego pracy.

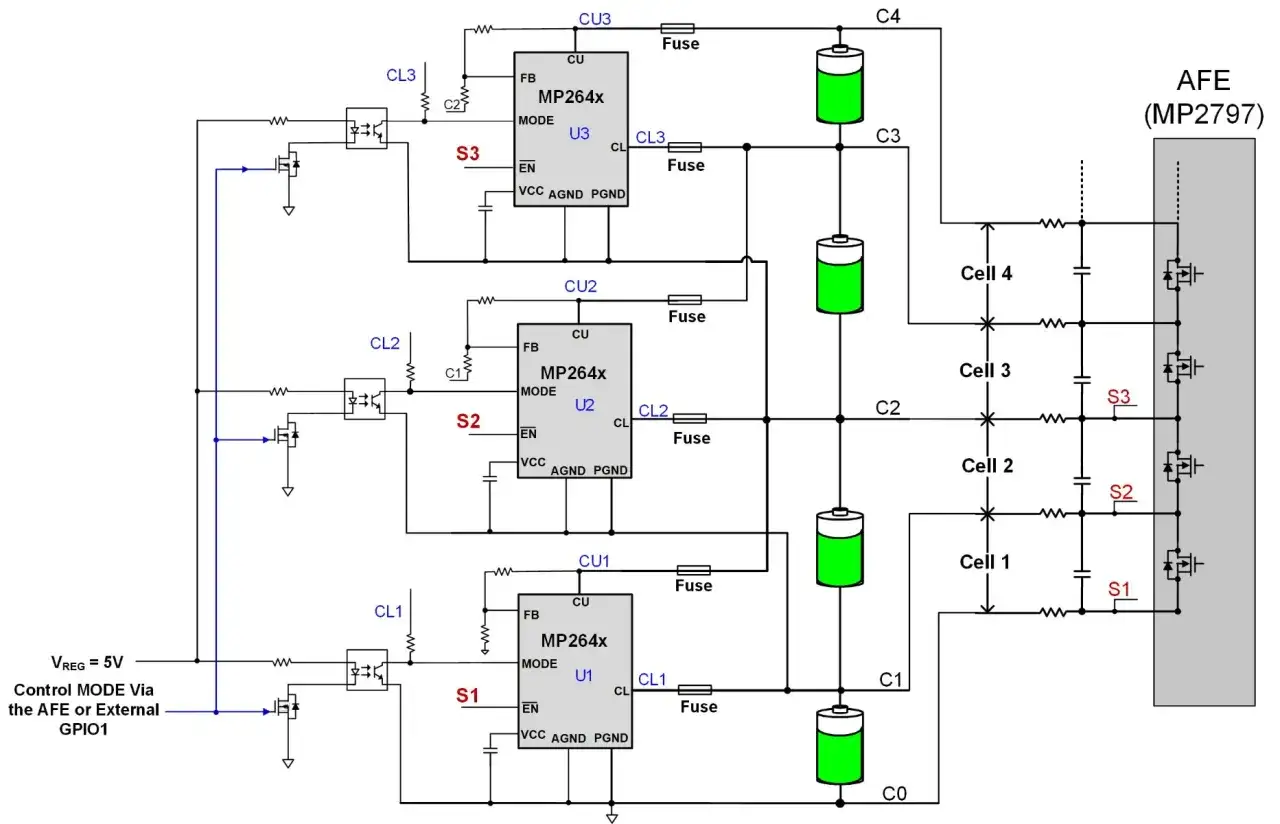

Jak działają metody pasywna i aktywna
Texas Instruments opisuje pasywne balansowanie jako prostsze i tańsze, ale okupione stratą energii w cieple. W aktywnym wyrównywaniu ładunek jest przenoszony z mocniejszych ogniw do słabszych, więc pakiet wykorzystuje energię lepiej, choć sam układ staje się bardziej złożony.
| Cecha | Metoda pasywna | Metoda aktywna |
|---|---|---|
| Zasada działania | Nadmiar energii jest rozpraszany na rezystorach | Energia jest przemieszczana między ogniwami lub sekcjami |
| Sprawność | Niższa, bo część energii zamienia się w ciepło | Wyższa, bo energia pozostaje w pakiecie |
| Temperatura pracy | Większe obciążenie termiczne | Mniejsze straty cieplne |
| Koszt i złożoność | Niższe | Wyższe |
| Typowe zastosowanie | Małe i średnie pakiety, prostsze urządzenia | Magazyny energii, większe pakiety, dłuższa praca |
W projektach domowych i półprofesjonalnych pasywne rozwiązanie bywa wystarczające, jeśli priorytetem są koszt i prostota. W większych instalacjach, zwłaszcza tam, gdzie każde watogodziny mają znaczenie, aktywne wyrównywanie robi różnicę odczuwalną już po kilku cyklach użytkowania.
To prowadzi do ważniejszego pytania: w jakich sytuacjach taki moduł jest naprawdę potrzebny, a kiedy tylko podnosi cenę zestawu?
Kiedy układ balansujący jest naprawdę potrzebny
Najbardziej potrzebny jest w pakietach szeregowych z więcej niż jedną celą, zwłaszcza gdy pracują cyklicznie i są regularnie ładowane do pełna. W elektronice użytkowej, napędach mobilnych i instalacjach fotowoltaicznych z magazynem energii to właśnie nierówności między ogniwami najczęściej skracają użyteczną pojemność zestawu.
- Pakiety Li-ion i LiFePO4 o wielu sekcjach szeregowych.
- Magazyny energii, systemy ESS i UPS-y, w których akumulator pracuje długo i przewidywalnie.
- E-bike, elektronarzędzia i urządzenia mobilne, gdzie cykle ładowania są częste.
- Zestawy z ogniwami z różnych partii lub o różnym wieku.
- Pakiety, które długo leżą nieużywane i po czasie wymagają ponownego zrównania poziomów.
Jeśli chcesz, żeby akumulator oddawał pełnię możliwości, balansowanie ma sens także wtedy, gdy różnice między ogniwami są niewielkie, ale narastają z miesiąca na miesiąc. To właśnie takie drobne odchylenia potrafią z czasem ograniczyć cały pakiet bardziej niż pojedyncza awaria.
Nie inwestowałbym w osobny układ tam, gdzie pakiet jest mały, prosty i pracuje okazjonalnie. Jeśli system ma jedną celę albo konstrukcja opiera się na równoległym łączeniu identycznych ogniw, pieniądze lepiej przeznaczyć na porządny BMS, temperaturę i jakość samych ogniw.
Skoro wiadomo już, kiedy to ma sens, zostaje najważniejsza decyzja projektowa: jak dobrać rozwiązanie do konkretnego pakietu.
Jak dobrać rozwiązanie do konkretnego pakietu
Dobór zaczynam od chemii i liczby sekcji szeregowych. Inaczej dobiera się układ do 3S lub 4S w małym sprzęcie, inaczej do 16S w magazynie energii, a jeszcze inaczej do zestawu 2×12 V czy 4×12 V, gdzie wyrównuje się napięcia całych akumulatorów, a nie pojedynczych ogniw.
| Kryterium | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Chemia | Li-ion, LiFePO4, AGM, żel | Każda chemia ma inny zakres napięć i inną tolerancję na przeładowanie |
| Liczba sekcji | 3S, 4S, 8S, 16S itd. | Układ musi odpowiadać liczbie ogniw w szeregu |
| Sposób pracy | Ładowanie, rozładowanie, tryb standby | Nie każdy moduł balansuje pod obciążeniem |
| Chłodzenie | Miejsce montażu i odprowadzanie ciepła | Pasywne elementy potrafią się wyraźnie nagrzewać |
| Integracja z BMS | Czy kontroler już zawiera balansowanie | Unikasz dublowania funkcji i niepotrzebnych komplikacji |
W praktyce patrzę też na prąd wyrównawczy: zbyt niski przeciąga proces w nieskończoność, zbyt wysoki bez sensu grzeje układ i podnosi wymagania wobec zasilania. To właśnie tu najłatwiej przepłacić albo kupić coś, co wygląda dobrze w opisie, ale nie nadąża za realnym pakietem.
Jeżeli pakiet pracuje w instalacji PV albo off-grid, zwracam uwagę na jeszcze jedną rzecz: czy system będzie ładowany codziennie, czy raczej sezonowo. Im dłuższe postoje i większe wahania temperatury, tym bardziej opłaca się rozwiązanie, które naprawdę monitoruje całą baterię, a nie tylko „odcina” skrajności.
Dobór to połowa sukcesu, ale druga połowa przepada przez typowe błędy montażowe i eksploatacyjne.
Najczęstsze błędy przy projektowaniu i eksploatacji
- Układ nie naprawi zużytych ogniw. Jeśli cele są wyraźnie różne, sam balans nie rozwiąże problemu.
- Mieszanie starych i nowych ogniw bez analizy pojemności i rezystancji wewnętrznej.
- Ignorowanie temperatury. Balansowanie bez sensownego odprowadzania ciepła potrafi przyspieszyć zużycie elementów.
- Dobieranie modułu bez sprawdzenia, czy współpracuje z konkretną chemią i liczbą sekcji.
- Oparcie całej strategii ładowania na samym balansowaniu, zamiast na poprawnie ustawionej ładowarce i BMS-ie.
Najczęściej widzę jeden błąd mentalny: oczekiwanie, że balansowanie „wyrówna wszystko”. Ono ma pomagać w utrzymaniu zdrowego pakietu, a nie zastępować diagnostykę, selekcję ogniw i sensowny projekt termiczny.
Jeśli pojawia się duży rozjazd napięć, ja najpierw sprawdzam stan ogniw, połączenia i sposób ładowania. Dopiero potem myślę o tym, jakiego typu wyrównanie ma sens, bo w przeciwnym razie można tylko maskować problem.
To szczególnie ważne w systemach, gdzie bateria jest sercem całej instalacji, czyli w energetyce i elektronice użytkowej.
Gdzie w energetyce i elektronice zyskuje najwięcej
W magazynach energii, instalacjach PV, UPS-ach, rowerach elektrycznych i elektronarzędziach układ balansujący wpływa nie tylko na żywotność, ale też na przewidywalność pracy. NXP wprost wskazuje magazyny energii i systemy UPS jako naturalne środowisko dla kontrolerów baterii z funkcją balansowania, bo tam liczy się bezpieczeństwo i stabilność całego pakietu.
W zastosowaniach domowych i półprofesjonalnych największą korzyścią nie jest spektakularny wzrost pojemności, tylko mniejsze ryzyko, że jedna słabsza cela zacznie blokować cały zestaw. To ważne szczególnie w systemach, które mają pracować długo i bezobsługowo, bo tam każda niekontrolowana nierówność prędzej czy później przekłada się na niższą dostępność energii.
Jeśli patrzę na to z perspektywy użytkownika końcowego, różnica bywa bardzo prosta: pakiet bez balansowania szybciej wymaga interwencji serwisowej, a pakiet z sensownie dobranym układem zwykle dłużej trzyma parametry i wolniej się rozjeżdża.
Na koniec zostaje praktyczna checklista, którą warto mieć pod ręką przed zakupem albo montażem.
Co sprawdzić przed montażem lub zakupem modułu
- Czy pakiet ma połączenie szeregowe i ile ma sekcji.
- Czy BMS już zawiera funkcję wyrównywania napięć.
- Jaką chemię mają ogniwa i jaki jest ich wiek.
- Czy miejsce montażu zapewnia odprowadzenie ciepła.
- Czy ładowarka i system monitoringu pracują w tych samych zakresach napięć.
Jeżeli miałbym zostawić jedną praktyczną zasadę, to byłaby ona taka: najpierw dobieram cały pakiet pod realny profil pracy, a dopiero potem dokładam układ balansowania. W dobrze zaprojektowanej baterii to element wspierający, nie ratunkowy, i właśnie wtedy daje najlepszy efekt.
