W elektronice histereza jest jednym z najprostszych sposobów na stabilne przełączanie układów, które muszą reagować na sygnały z szumem, drganiami lub wolno zmieniającą się wartością. To zjawisko wyjaśnia, dlaczego jedne układy przełączają się czysto i pewnie, a inne zaczynają „klikać” albo oscylować przy granicy progu. Poniżej pokazuję, jak to działa w praktyce, gdzie daje największą korzyść i kiedy trzeba uważać, żeby nie przesadzić z szerokością progów.
Dlaczego układ z dwoma progami przełączania działa stabilniej niż z jednym
- Układ nie reaguje na jeden punkt graniczny, tylko na dwa progi: załączenia i wyłączenia.
- Dzięki temu odróżnia prawdziwą zmianę sygnału od krótkich zakłóceń i drgań styków.
- W praktyce poprawia działanie komparatorów, wejść cyfrowych, termostatów, przekaźników i zabezpieczeń.
- W instalacjach energetycznych pomaga ograniczać niepotrzebne przełączenia czujników, sterowników i falowników.
- Zbyt wąska strefa powoduje niestabilność, a zbyt szeroka spowalnia reakcję układu.
Jak działa układ z dwoma progami przełączania
Najprościej mówiąc, układ z histerezą nie ma jednego progu „tak” i jednego „nie” w tym samym miejscu. Ma dwa różne poziomy odniesienia: jeden dla narastającego sygnału, drugi dla opadającego. To właśnie ta różnica sprawia, że wyjście nie przełącza się przy każdym mikrozaburzeniu na wejściu.

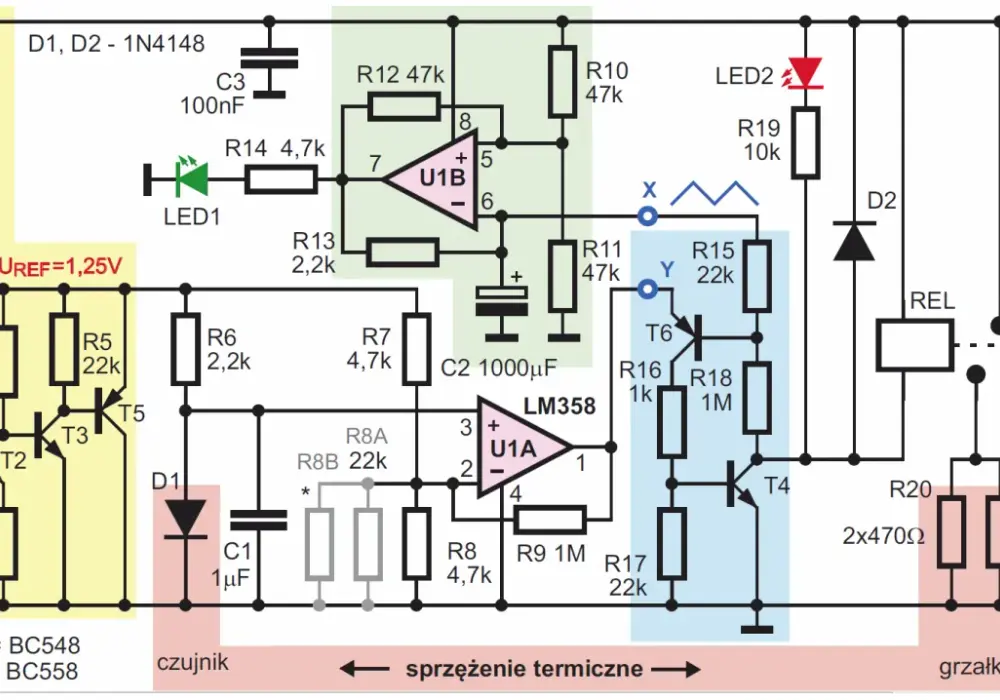

W praktyce najczęściej spotykam to w komparatorach z dodatnim sprzężeniem zwrotnym, czyli w układach typu Schmitt trigger. Dla czytelnika ważne jest nie nazewnictwo, tylko efekt: jeśli sygnał raz już przełączył układ, musi zejść wyraźnie niżej albo wzrosnąć wyraźnie wyżej, żeby wymusić kolejną zmianę stanu. Dzięki temu układ „pamięta” ostatni stan i nie zachowuje się nerwowo przy granicy progu.
Ja patrzę na to jak na wąski bufor bezpieczeństwa. Jeśli sygnał jest czysty, prosty komparator wystarczy. Jeśli jednak wejście pochodzi z długiego przewodu, mechanicznego przycisku, czujnika w hałaśliwym środowisku albo z obwodu podatnego na zakłócenia, dwa progi przełączania zwykle dają bardziej przewidywalny rezultat. Następny krok to zobaczenie, gdzie ten mechanizm naprawdę robi różnicę.
Gdzie to zjawisko najbardziej pomaga w praktyce
Najwięcej sensu ma tam, gdzie sygnał nie jest idealny. W elektronice użytkowej, automatyce budynkowej i układach energetycznych rzadko pracuje się na „laboratoryjnie czystych” przebiegach. Zamiast tego są zakłócenia zasilania, wolne zbocza, przepięcia, drgania styków i naturalny szum czujników. Właśnie wtedy mechanizm z dwoma progami oszczędza mnóstwo problemów.
| Zastosowanie | Co stabilizuje | Efekt w praktyce |
|---|---|---|
| Przyciski i styki | Drgania kontaktów | Jedno pewne przełączenie zamiast serii fałszywych impulsów |
| Wejścia mikrokontrolerów | Szum i wolne zbocza | Czysty stan logiczny bez „migotania” na granicy progu |
| Termostaty i regulatory | Wahania temperatury | Mniej częstych załączeń i bardziej spokojna praca urządzenia |
| Przekaźniki i styczniki | Granice sterowania | Brak nieustannego klikania przy wartości bliskiej progowi |
| Falowniki, przetwornice i ładowarki | Pomiary napięcia i prądu | Stabilniejsze decyzje o włączeniu, odcięciu lub ograniczeniu pracy |
| Instalacje PV i magazyny energii | Zmienne sygnały z czujników i zabezpieczeń | Mniej niepotrzebnych reakcji na chwilowe odchyłki |
W systemach związanych z energią to szczególnie ważne. Jeśli regulator, przekaźnik albo zabezpieczenie reaguje zbyt nerwowo, cały układ zaczyna pracować mniej przewidywalnie. W praktyce częściej szkodzi wtedy nie sama obecność zakłócenia, tylko zbyt szybka odpowiedź sterownika na coś, co trwa ułamek sekundy. To prowadzi mnie do drugiego oblicza tego samego tematu, czyli do materiałów magnetycznych.
Pętla magnetyczna i straty w rdzeniach też mają znaczenie
W elektronice słowo „histereza” pojawia się nie tylko przy progach przełączania. W rdzeniach transformatorów, dławików i cewek mamy zjawisko magnetyczne, w którym namagnesowanie materiału zależy od jego wcześniejszego stanu. Innymi słowy, rdzeń nie reaguje idealnie liniowo i nie wraca od razu do punktu wyjścia po zmianie pola magnetycznego.
To zjawisko widać na pętli B-H, czyli charakterystyce opisującej związek między indukcją magnetyczną a natężeniem pola. Dla praktyka liczy się głównie to, że część energii jest tracona w postaci ciepła. W przetwornicach, zasilaczach impulsowych i falownikach, czyli również w wielu układach powiązanych z fotowoltaiką, dobór materiału rdzenia ma bezpośredni wpływ na sprawność, nagrzewanie i dopuszczalną częstotliwość pracy.
Ja zawsze rozdzielam te dwa poziomy: zjawisko w logice i sterowaniu oraz zjawisko w materiale magnetycznym. Łączy je idea „pamięci” układu, ale skutki są inne. W jednym przypadku chodzi o stabilność przełączania, w drugim o straty i charakter pracy elementu. To rozróżnienie jest ważne, bo inaczej łatwo dobrać niewłaściwe rozwiązanie do konkretnego projektu.
Skoro już wiemy, gdzie ten mechanizm działa i co stabilizuje, pozostaje najważniejsze pytanie projektowe: jak ustawić go tak, żeby pomagał, a nie przeszkadzał.
Jak dobrać szerokość strefy przełączania
W praktyce nie chodzi o to, żeby strefa była jak największa. Chodzi o to, żeby była wystarczająca do odfiltrowania zakłóceń, ale nadal akceptowalna dla procesu. Jeśli ustawisz ją zbyt ciasno, układ zacznie przełączać się przy szumie. Jeśli zrobisz ją zbyt szeroką, reakcja stanie się spóźniona i układ przestanie zachowywać się tak, jak oczekujesz.
- Najpierw sprawdzam, jak duże są realne wahania sygnału na wejściu, a nie tylko wartość nominalną.
- Następnie patrzę na to, jak szybko sygnał zmienia się w czasie i czy układ ma prawo reagować natychmiast.
- Potem porównuję poziom szumu z dopuszczalnym odchyleniem procesu, na przykład temperatury, napięcia albo prądu.
- Dopiero na końcu dobieram progi tak, by strefa martwa była większa od zakłóceń, ale mniejsza od granicy komfortu lub bezpieczeństwa.
- Testuję układ w najgorszych warunkach: przy spadkach zasilania, wyższej temperaturze i obecności zakłóceń EMI.
Dobry punkt wyjścia to nie abstrakcyjna wartość, tylko wymagania aplikacji. Inaczej ustawia się progi w przycisku do mikrokontrolera, inaczej w czujniku temperatury, a jeszcze inaczej w zabezpieczeniu akumulatora lub sterowaniu przekaźnikiem w instalacji energetycznej. Właśnie dlatego zawsze wolę mówić o kompromisie niż o jednej „właściwej” liczbie.
| Ustawienie | Co zwykle się dzieje |
|---|---|
| Zbyt wąska strefa | Pojawiają się fałszywe przełączenia, drgania styków i niestabilność decyzji. |
| Strefa dobrze dobrana | Układ reaguje pewnie, ale nadal dość szybko i bez nadmiernych opóźnień. |
| Zbyt szeroka strefa | Rośnie bezwładność, sygnał może zbyt długo pozostawać po niewłaściwej stronie progu. |
Gdy już dobierzesz sam mechanizm, łatwo popełnić kilka przewidywalnych błędów. I właśnie one najczęściej psują efekt w realnym układzie.
Najczęstsze błędy, które psują stabilność układu
Najczęstszy błąd, jaki widzę, to traktowanie tej funkcji jak prostego „opóźnienia” albo „sztucznego hamulca”. To nie jest dobry sposób myślenia. Jeśli projektant ustawia progi bez analizy szumu i bezwładności, kończy z układem, który albo dalej drga, albo reaguje zbyt leniwie. Oba scenariusze są problematyczne.
- Ignorowanie zakłóceń z zasilania i przewodów, mimo że to właśnie one często wywołują fałszywe przełączenia.
- Ustawianie progów tylko „na oko”, bez sprawdzenia realnego zakresu pracy czujnika.
- Łączenie bardzo wolnego sygnału z bardzo małą strefą martwą, co zwykle kończy się migotaniem stanu.
- Stosowanie filtracji zamiast progów przełączania tam, gdzie problemem jest nie sam szum, lecz granica decyzji.
- Zapominanie o tolerancjach elementów i zmianach temperatury, przez co układ działa dobrze tylko na stole.
W instalacjach energetycznych i fotowoltaicznych dochodzi jeszcze jeden problem: układ często pracuje w warunkach, które zmieniają się w ciągu dnia. Napięcie, temperatura, obciążenie i jakość sygnałów pomiarowych nie są stałe, więc to, co działało poprawnie rano, wieczorem może już być na granicy stabilności. Dlatego w praktyce zawsze patrzę szerzej niż na sam schemat elektryczny.
Co naprawdę warto zapamiętać przy projektowaniu układów dla energii i automatyki
Jeśli mam zostawić jedną praktyczną myśl, to tę: w układach pomiarowych i sterujących lepiej mieć dobrze przemyślane dwa progi niż jeden idealistycznie „dokładny” próg. Stabilność decyzji zwykle daje większą wartość niż pozorna czułość, bo eliminuje chaotyczne przełączenia i poprawia przewidywalność całego systemu.
Przed wdrożeniem sprawdzam zawsze trzy rzeczy: poziom zakłóceń, dopuszczalne odchylenie procesu i zachowanie układu w najgorszych warunkach pracy. Jeśli te trzy elementy są spójne, reszta zwykle układa się naturalnie. W instalacjach związanych z energią, magazynowaniem i automatyką domową to właśnie taka dyscyplina projektowa najczęściej robi największą różnicę.
Gdy układ ma pracować długo i bezobsługowo, wygrywa nie ten, który reaguje najszybciej, lecz ten, który najpewniej odróżnia chwilowy szum od rzeczywistej zmiany stanu. To właśnie dlatego dobrze dobrane progi przełączania są w elektronice tak użyteczne.
