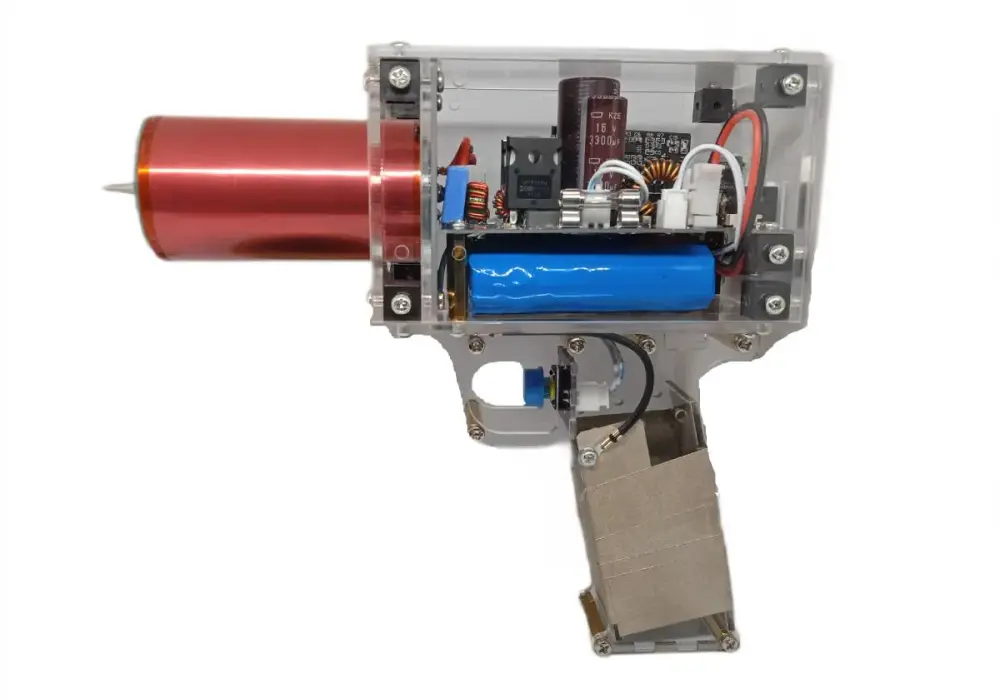

Cewka Tesli jest jednym z tych układów, które świetnie pokazują, jak bardzo elektronika potrafi łączyć teorię z widowiskiem. Z jednej strony to wysokonapięciowy transformator rezonansowy, z drugiej - bardzo dobry przykład tego, jak strojenie obwodów LC, sprzężenie i straty decydują o efekcie końcowym. W tym artykule wyjaśniam, jak taki układ działa, z czego się składa, jakie ma odmiany i dlaczego w praktyce częściej służy do demonstracji niż do realnego przesyłu energii.
Najważniejsze fakty, które warto znać o tym układzie
- To nie jest zwykły transformator, tylko rezonansowy układ wysokiego napięcia zestrojony na tę samą częstotliwość po stronie pierwotnej i wtórnej.
- Najważniejszy mechanizm działania to rezonans obwodów LC, który pozwala podbijać napięcie do bardzo wysokich wartości.
- Współczesne konstrukcje działają zwykle w zakresie dziesiątek kiloherców do około 1 MHz.
- Układ może generować silne zakłócenia radiowe, więc nie jest to zabawka do przypadkowych eksperymentów domowych.
- W praktyce najlepiej sprawdza się jako demonstracja fizyki, elektroniki i efektowne urządzenie pokazowe.
Skąd wziął się ten pomysł i co naprawdę wynalazł Tesla
Geneza tego układu jest ważna, bo od razu wyjaśnia, dlaczego nie chodzi tu o „magiczne pioruny”, tylko o bardzo konkretne podejście do energii i częstotliwości. Nikola Tesla szukał sposobu na uzyskanie wysokiego potencjału i bardzo szybkich zmian prądu, a jego patenty pokazywały już wtedy myślenie o transmisji energii przez pole elektromagnetyczne, a nie wyłącznie przez klasyczne przewody. W praktyce powstał układ, który potrafi wzbudzać ogromne napięcia przy relatywnie małej mocy wejściowej, ale tylko wtedy, gdy wszystko jest dobrze zestrojone.
Ja patrzę na ten wynalazek przede wszystkim jak na lekcję inżynierii: liczy się nie sam element, lecz cały układ. Gdy ktoś mówi o „cewce”, ma często na myśli widowiskowy efekt końcowy, ale sednem jest zestaw: źródło zasilania, obwód pierwotny, obwód wtórny i rezonans między nimi. To właśnie ta logika odróżnia ten projekt od zwykłego transformatora sieciowego, który pracuje na zupełnie innych zasadach. Z tego miejsca łatwo przejść do pytania najważniejszego dla każdego, kto chce zrozumieć temat bez marketingowej otoczki - jak ten rezonans naprawdę działa.
Jak działa rezonans, który wzmacnia napięcie
W centrum działania stoi para obwodów LC, czyli układów zbudowanych z cewki i kondensatora. Obwód pierwotny magazynuje energię w sposób impulsowy, a potem oddaje ją do obwodu wtórnego, który jest zestrojony na bardzo podobną częstotliwość. Kiedy oba obwody „grają” na tej samej nutie, energia nie ginie od razu, tylko jest stopniowo przenoszona i wzmacniana w obwodzie wtórnym. To dlatego napięcie na wyjściu może rosnąć tak mocno.
W uproszczeniu częstotliwość rezonansowa zależy od wzoru f = 1 / (2π√LC). Nie trzeba go pamiętać na pamięć, ale warto rozumieć, co oznacza: zmiana indukcyjności albo pojemności zmienia częstotliwość pracy układu. W praktyce stroi się więc głównie obwód pierwotny, żeby jego rezonans pokrył się z rezonansową odpowiedzią wtórną. Gdy to się uda, energia „wpompowuje się” w układ wtórny z dużą skutecznością.
W klasycznych wersjach impuls do pracy daje iskrownik, a w nowszych - tranzystory lub układy półprzewodnikowe. Jak podają materiały Franklin Institute, energia jest wtedy przekazywana z obwodu pierwotnego do wtórnego aż do momentu, gdy na wyjściu pojawiają się bardzo wysokie napięcia i wyładowania przypominające małe błyskawice. To już prowadzi do kolejnego pytania: z czego dokładnie składa się taki układ i które elementy są naprawdę krytyczne.
Z czego składa się ten układ i za co odpowiada każdy element
Największym błędem początkujących jest patrzenie wyłącznie na samą cewkę wtórną. W rzeczywistości o działaniu decyduje kilka współpracujących elementów, a każdy z nich wpływa na stabilność, bezpieczeństwo i długość wyładowania. Ja zwykle tłumaczę to tak: jeśli jeden element jest źle dobrany, cały układ traci sens, nawet jeśli wizualnie wygląda dobrze.
| Element | Rola w układzie | Na co wpływa najbardziej |
|---|---|---|
| Zasilacz lub transformator zasilający | Dostarcza energię do obwodu pierwotnego | Moc wejściową i stabilność pracy |
| Kondensator w obwodzie pierwotnym | Magazynuje energię i uwalnia ją impulsem | Siłę impulsu i częstotliwość rezonansu |
| Iskrownik albo tranzystory | Włączają i wyłączają energię w rytmie pracy układu | Charakter pracy: impulsowy lub półprzewodnikowy |
| Uzwojenie pierwotne | Tworzy pole magnetyczne sprzężone z wtórnym | Sprzężenie i łatwość strojenia |
| Uzwojenie wtórne | Podnosi napięcie dzięki rezonansowi i dużej liczbie zwojów | Końcowe napięcie i długość wyładowań |
| Top load, zwykle torus lub kula | Stabilizuje pole elektryczne na szczycie | Łatwość inicjacji wyładowań i ich kierunek |
| Uziemienie | Zamyka obwód i odnosi potencjał do ziemi | Bezpieczeństwo i powtarzalność pracy |
Najważniejsze jest to, że top load nie służy tylko „dla wyglądu”. Jego kształt ogranicza zbyt wczesny wyładowczy rozpad powietrza i pozwala zgromadzić większą energię w polu elektrycznym. W praktyce to jeden z tych elementów, które łatwo zlekceważyć, a potem dziwić się, że układ działa niestabilnie. Skoro już widać, z czego całość się składa, warto porównać najpopularniejsze odmiany, bo nie każda cewka Tesli działa tak samo.
Jakie są najpopularniejsze odmiany i czym się różnią
Współczesne konstrukcje można podzielić na trzy główne grupy, a każda z nich ma sens w innym scenariuszu. Ja najczęściej widzę ten podział jako kompromis między widowiskowością, prostotą i kontrolą. Klasyczne układy iskrowe są najbardziej efektowne, ale najmniej eleganckie. Wersje tranzystorowe są czytelniejsze pod względem elektroniki, a jednocześnie dużo bardziej przewidywalne.
| Odmiana | Zalety | Wady | Typowe zastosowanie |
|---|---|---|---|
| Iskrowa | Duże wyładowania, prosty model działania, mocny efekt demonstracyjny | Hałas, zakłócenia, większe straty, trudniejsze strojenie | Pokazy, edukacja, klasyczne demonstracje fizyki |
| Lampowa | Dobra do eksperymentów analogowych, historycznie ważna | Wymaga wyższych napięć i większej ostrożności | Projekty kolekcjonerskie i edukacyjne |
| Tranzystorowa SSTC | Lepsza kontrola, mniejsze zużycie elementów, brak iskrownika | Wymaga dobrego sterowania i ochrony półprzewodników | Nowoczesne układy pokazowe, laboratoria, muzyczne instalacje |
| DRSSTC | Wysoka sprawność i bardzo efektowne wyładowania | Duża złożoność, spory margines błędu przy projektowaniu | Zaawansowane projekty, pokazy techniczne |
Ja w praktyce najczęściej polecam właśnie wersje tranzystorowe, jeśli celem jest nauka elektroniki, a nie samo „zrobienie błyskawic”. Dają lepszą kontrolę nad częstotliwością, łatwiej je obserwować na oscyloskopie i lepiej pokazują, czym naprawdę jest rezonans. Z kolei układy iskrowe pozostają świetne tam, gdzie liczy się efekt wizualny i historyczny charakter rozwiązania. To prowadzi do kolejnej sprawy: gdzie taki układ ma sens, a gdzie staje się bardziej pokazem niż technologią użytkową.
Gdzie ma sens, a gdzie już nie
W kontekście elektroniki i energetyki najuczciwiej powiedzieć, że ten układ ma dziś przede wszystkim wartość demonstracyjną, edukacyjną i artystyczną. Można na nim świetnie pokazać rezonans, sprzężenie magnetyczne, zachowanie obwodów LC, wpływ strojenia oraz skutki pracy przy bardzo wysokich częstotliwościach. W instalacjach pokazowych dochodzi jeszcze muzyka sterowana sygnałem audio, bo wyładowania można modulować tak, by „grały” z melodią.
Ograniczenia są jednak równie ważne jak efekt wow. Taki układ nie jest praktycznym sposobem zasilania domu, bo ma duże straty, generuje zakłócenia elektromagnetyczne i wymaga bardzo dobrej kontroli izolacji. W dodatku wysoka częstotliwość nie oznacza automatycznie bezpieczeństwa. Jak przypomina University of Wisconsin, przy odpowiednio zaprojektowanej cewce można uzyskać napięcia przypominające wyładowania atmosferyczne, więc sam wygląd iskry nie mówi nic o realnym ryzyku. Właśnie dlatego przy projektowaniu trzeba przejść od zachwytu do dyscypliny technicznej.
Na co uważać przy eksperymentach i budowie
Jeśli ktoś planuje własny projekt, pierwsza zasada jest banalna, ale kluczowa: to nie jest układ do przypadkowego składania na stole. Wysokie napięcie, prądy impulsowe, nagrzewanie elementów i emisja zakłóceń radiowych tworzą zestaw ryzyk, którego nie da się „obejść ostrożnością” rozumianą potocznie. Trzeba zadbać o obudowę, dystans, rozładowanie kondensatorów po wyłączeniu zasilania i dobre uziemienie. Trzeba też pamiętać, że nawet przy małej mocy wejściowej można dostać bolesne porażenie lub uszkodzić elektronikę w pobliżu.
- Nie uruchamiaj układu w pobliżu sprzętu audio, komputerów i urządzeń medycznych.
- Nie dotykaj elementów wyjściowych, nawet jeśli iskra wygląda „niewinnie”.
- Po wyłączeniu zasilania zawsze zakładaj, że kondensatory mogą być nadal naładowane.
- Stosuj przewody, izolację i odstępy odpowiednie do pracy przy wysokim napięciu.
- Jeśli uczysz się elektroniki, zacznij od modeli edukacyjnych lub gotowych zestawów z ograniczoną mocą.
Najbardziej sensowna droga dla hobbysty to obserwacja i analiza, a nie improwizacja. Wtedy ten układ uczy naprawdę dużo: od doboru elementów po stabilność rezonansu i wpływ geometrii na pole elektryczne. Kiedy ktoś rozumie już te zależności, łatwiej mu odróżnić pokazową elektronikę od rozwiązań, które rzeczywiście można wykorzystać w praktyce.
Co zostaje z tego układu po odjęciu efektu wow
Po całym tym widowisku zostaje mi jedna bardzo konkretna myśl: to świetny przykład, że w elektronice nie wygrywa sam „większy” element, tylko dobrze zestrojony system. Cewka Tesli pokazuje, jak ważne są rezonans, pojemność pasożytnicza, sprzężenie magnetyczne i kontrola strat. Pokazuje też granicę między technologią demonstracyjną a użytkową - bo coś może wyglądać imponująco i jednocześnie nie nadawać się do codziennego zastosowania.
Jeśli chcesz zrozumieć ten temat naprawdę dobrze, traktuj go jak laboratorium podstawowych zasad, a nie jak gadżet od widowiskowych wyładowań. Wtedy widać najlepiej, dlaczego taki układ wciąż fascynuje, mimo że świat energii i elektroniki poszedł daleko dalej. I właśnie dlatego temat nadal ma sens: uczy, jak myśleć o energii, częstotliwości i bezpieczeństwie jednocześnie.
