Triak to jeden z najprostszych sposobów sterowania mocą po stronie AC, ale jego praktyczne użycie ma kilka warstw, które łatwo przeoczyć: dobór do obciążenia, izolację sterowania, straty cieplne i odporność na zakłócenia. W tym artykule pokazuję, jak działa ten element, gdzie sprawdza się najlepiej i na co zwrócić uwagę, żeby układ był naprawdę stabilny, a nie tylko „działał na stole”.
Najważniejsze informacje o triaku i jego roli w sterowaniu AC
- To dwukierunkowy przełącznik półprzewodnikowy, który dobrze pasuje do prądu przemiennego.
- Po wyzwoleniu przewodzi do chwili, gdy prąd spadnie poniżej wartości podtrzymania.
- Najczęściej wykorzystuje się go w ściemniaczach, regulatorach grzałek i prostych układach automatyki AC.
- Przy obciążeniach indukcyjnych trzeba liczyć się z zakłóceniami, snubberem i doborem odpowiedniego sterowania bramką.
- W projekcie liczą się nie tylko ampery, ale też napięcie blokowania, izolacja i odprowadzanie ciepła.
Jak działa ten element i dlaczego pasuje do prądu przemiennego
Najprościej patrzę na niego jak na elektroniczny przełącznik dla AC. Ma dwa główne tory prądowe i bramkę, która inicjuje przewodzenie. Gdy dostanie impuls wyzwalający, przewodzi w obu połówkach sinusoidy, a nie tylko w jednej, jak zwykły tyrystor. To właśnie dlatego tak dobrze nadaje się do sterowania obciążeniami zasilanymi z sieci.
Istotna jest jeszcze jedna rzecz: po załączeniu element nie zachowuje się jak tranzystor, który „słucha” sygnału sterującego w każdej chwili. On pozostaje w stanie przewodzenia, dopóki prąd obciążenia nie spadnie poniżej prądu podtrzymania. W praktyce oznacza to, że wyłącza się naturalnie przy przejściu prądu przez zero, co upraszcza sterowanie w wielu układach sieciowych.

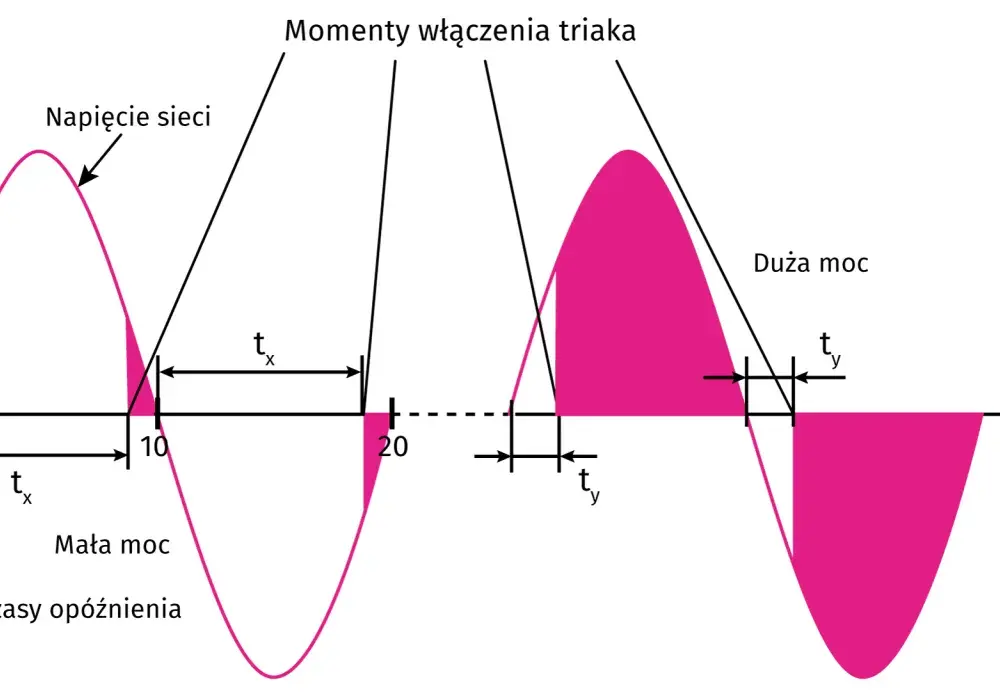

Regulacja fazowa
Jeśli opóźniam moment wyzwolenia w każdej połówce sinusoidy, uzyskuję regulację mocy. Im później zadziała impuls bramki, tym mniejsza energia trafia do odbiornika. To prosta metoda stosowana w ściemniaczach, regulatorach grzałek i części prostych sterowników mocy. Jej siłą jest niski koszt i mała liczba elementów, ale cena za to bywa wysoka w postaci zakłóceń elektromagnetycznych.
Załączanie pełnymi okresami
W wielu aplikacjach lepiej nie ucinać sinusoidy, tylko załączać całe okresy lub ich paczki. Taki sposób jest łagodniejszy dla sieci i często lepiej współpracuje z grzałkami oraz bezwładnymi odbiornikami cieplnymi. Ja zwykle traktuję to jako pierwszą opcję tam, gdzie nie potrzebuję płynnego ściemniania w czasie rzeczywistym. Dzięki temu łatwiej utrzymać przewidywalne zachowanie układu, a następny krok to już dobór właściwego zastosowania.
Gdzie sprawdza się w praktyce
To rozwiązanie nie jest uniwersalne, ale tam, gdzie pasuje do charakteru obciążenia, daje bardzo dobry kompromis między ceną, trwałością i wygodą sterowania. Najlepiej odnajduje się przy odbiornikach, które nie wymagają mechanicznego rozłączania i które tolerują regulację po kącie fazowym albo załączanie grupowe. W instalacjach energetycznych i domowej automatyce ma to sporo sensu, bo pozwala sterować mocą bez stukania przekaźnika i bez ograniczeń wynikających ze zużycia styków.
| Zastosowanie | Dlaczego działa dobrze | Na co uważać |
|---|---|---|
| Grzałki, maty grzewcze, bojlerowe obciążenia rezystancyjne | Obciążenie jest przewidywalne, a regulacja mocy jest stabilna | Trzeba zadbać o chłodzenie przy większych prądach |
| Ściemniacze oświetlenia kompatybilnego z regulacją fazową | Da się płynnie zmieniać moc bez mechanicznych elementów | Nie każda lampa LED współpracuje poprawnie |
| Wentylatory i małe silniki komutatorowe | Możliwa jest prosta regulacja mocy i prędkości | Przy silnikach indukcyjnych rosną problemy z zakłóceniami i momentem |
| Automatyka domowa i przemysłowa | Ciche przełączanie i brak zużycia styków | Potrzebna jest dobra izolacja sterowania od sieci |
W projektach związanych z energią, ogrzewaniem i fotowoltaiką najciekawsze są zwykle proste odbiory rezystancyjne: grzałki, dogrzewanie, sterowanie mocą pomocniczą albo automatyczne dozowanie energii do konkretnego odbiornika. To właśnie tam ten typ sterowania bywa najbardziej opłacalny, więc kolejny krok to rozsądny dobór parametrów do konkretnego obciążenia.
Jak dobrać ten element do obciążenia i sieci 230 V
Ja zaczynam od trzech pytań: jakie jest napięcie sieci, jaki prąd płynie przez obciążenie i czy obciążenie ma charakter rezystancyjny, indukcyjny czy mieszany. Od odpowiedzi na te trzy rzeczy zależy większość problemów, które pojawiają się później. Dopiero potem patrzę na sterowanie bramką, izolację i chłodzenie.
Napięcie i prąd
Przy sieci 230 V AC napięcie szczytowe wynosi około 325 V, ale w realnej instalacji nie projektuję „na styk”. W praktyce szukam elementu o napięciu blokowania co najmniej 600 V, a przy bardziej kapryśnych warunkach lub dłuższych przewodach często bezpieczniej jest celować w 800 V. To daje margines na przepięcia i krótkie impulsy z sieci.
Z prądem robię podobnie: nie wybieram wersji o prądzie równym obciążeniu. Zostawiam zwykle 30-50% zapasu, a przy rozruchu silników, transformatorach albo mniej przewidywalnych odbiornikach daję go więcej. Jeśli obciążenie pobiera 4 A, to element 4 A traktuję jako za słaby wybór do pracy ciągłej.
Sterowanie bramką i izolacja
W praktyce bardzo pomaga optoizolacja. Oddziela niskonapięciową część sterującą od sieci i upraszcza bezpieczeństwo całego układu. Do włączania w zerze zwykle wykorzystuje się optoelementy z detekcją przejścia przez zero, a do regulacji fazowej takie, które pozwalają wyzwalać w dowolnym momencie połówki sinusoidy. To nie jest drobny detal, tylko wybór, który potrafi zadecydować o tym, czy układ będzie ściemniał, czy tylko załączał pełną moc.
Przeczytaj również: Taryfa C11 dla firmy - Czy jednostrefowa stawka to oszczędność?
Chłodzenie i straty
Tu łatwo o błąd, bo półprzewodnikowy przełącznik wydaje się „bezstratny”, a tak nie jest. Jeśli przez element płynie 8 A, a spadek napięcia w przewodzeniu wynosi około 1,5 V, to straty cieplne sięgają 12 W. To już nie jest wartość, którą można zignorować. Przy kilku watach straty radiator bywa obowiązkowy, a przy większych prądach liczy się też pasta termiczna, powierzchnia montażu i wentylacja obudowy.
| Co sprawdzić | Praktyczna zasada | Dlaczego to ważne |
|---|---|---|
| Napięcie blokowania | Minimum 600 V, często 800 V dla większego zapasu | Ogranicza ryzyko przebicia przy przepięciach |
| Prąd ciągły | 30-50% zapasu względem prądu obciążenia | Chroni przed przegrzewaniem i pracą na granicy |
| Rodzaj sterowania | Zero-cross do załączania, random-phase do regulacji | Wybór wpływa na funkcję całego układu |
| Warunki termiczne | Radiator, gdy straty liczone są w kilku watach i więcej | Bez odprowadzania ciepła parametry szybko się pogarszają |
| Odporność na zakłócenia | Snubber lub inne tłumienie przy obciążeniach indukcyjnych | Zmniejsza fałszywe załączenia i niestabilność |
Jeśli ten etap zrobi się porządnie, reszta projektu jest dużo mniej nerwowa. Następne pytanie brzmi już nie „czy zadziała”, tylko „czy nie lepiej użyć innej technologii”.
Czym różni się od przekaźnika i SSR
W praktyce porównuję ten typ sterowania głównie z przekaźnikiem i SSR, bo właśnie między nimi najczęściej podejmuje się decyzję. Każde z tych rozwiązań ma własny sens, ale nie w tych samych warunkach. Przekaźnik wygrywa prostotą odcięcia i bardzo małymi stratami w stanie załączenia. Rozwiązanie półprzewodnikowe wygrywa ciszą, szybkością i brakiem zużycia styków. SSR daje wygodę montażu, ale zwykle kosztuje więcej i nadal wymaga uwagi termicznej.
| Cechy | Przekaźnik | Rozwiązanie półprzewodnikowe | SSR AC |
|---|---|---|---|
| Hałas | Słyszalne kliknięcie | Ciche | Ciche |
| Zużycie | Styk mechaniczny się zużywa | Brak zużycia styków | Brak zużycia styków |
| Straty w stanie ON | Bardzo małe | Wyższe niż w przekaźniku | Wyższe niż w przekaźniku |
| Szybkość przełączania | Ograniczona mechaniką | Wysoka | Wysoka |
| Izolacja sterowania | Wymaga cewki lub drivera | Zwykle wymaga optoizolacji | Zwykle ma izolację wbudowaną |
| Najlepsze zastosowanie | Proste włącz/wyłącz | Regulacja mocy AC, cicha automatyka | Wygodne sterowanie gotowe do montażu |
Jeśli potrzebujesz tylko prostego odcięcia z minimalnymi stratami, przekaźnik nadal ma sens. Jeśli jednak chcesz sterować mocą częściej, ciszej i bez mechanicznego zużycia, półprzewodnikowa wersja jest zwykle praktyczniejsza. Z takiego porównania naturalnie wynika następny temat: błędy, które najczęściej psują nawet dobrze zapowiadający się projekt.
Najczęstsze błędy przy projektowaniu i montażu
Najwięcej problemów widzę nie w samym elemencie, tylko w otoczeniu: w doborze drivera, chłodzeniu i odporności na zakłócenia. Ten układ jest prosty tylko pozornie. Gdy obciążenie jest indukcyjne albo zasilaczowe, margines na błędy szybko się kurczy.
- Za mały zapas napięcia względem realnej sieci i przepięć.
- Zły typ optoizolacji do danej funkcji, na przykład wersja zero-cross użyta do regulacji fazowej.
- Brak snubbera przy obciążeniach indukcyjnych, co kończy się fałszywym wyzwalaniem.
- Pominięcie chłodzenia, gdy straty rosną do kilku watów lub więcej.
- Ignorowanie kompatybilności z lampami LED i zasilaczami impulsowymi, które nie zawsze lubią taki sposób sterowania.
- Chaotyczny layout przewodów mocy i sterowania, przez co łatwiej o zakłócenia i przypadkowe wzbudzenia.
Jeśli miałbym wskazać jeden błąd, który powtarza się najczęściej, to byłoby to traktowanie obciążenia jak idealnego rezystora. W rzeczywistości wiele odbiorników ma charakter mieszany, a wtedy trzeba myśleć nie tylko o prądzie znamionowym, ale też o dynamice przełączania. To prowadzi do pytania, kiedy taki sposób sterowania naprawdę daje najlepszy efekt.
Kiedy ten sposób sterowania daje najlepszy efekt
Najbardziej lubię go tam, gdzie obciążenie jest przewidywalne, a sterowanie ma być częste, ciche i proste. W praktyce oznacza to grzałki, maty grzewcze, proste regulatory mocy, część systemów wentylacyjnych i wybrane aplikacje domowej automatyki. W takich miejscach cichy, szybki przełącznik półprzewodnikowy jest po prostu wygodniejszy od mechanicznego.
W instalacjach związanych z energią i fotowoltaiką warto patrzeć na niego jako na element wykonawczy, a nie centralny „mózg” układu. Może sterować odbiornikiem nadwyżki energii, grzałką w zasobniku albo pomocniczym obciążeniem AC, ale nie zastępuje falownika, zabezpieczeń ani logiki nadzorującej. To ważne rozróżnienie: dobry komponent wykonawczy nie naprawi złej architektury systemu.
Jeśli projekt dotyczy odbiorników zasilanych z sieci, a zależy ci na płynnym dozowaniu mocy, to właśnie tu ten typ rozwiązania pokazuje swoją przewagę. Jeżeli natomiast potrzebujesz pełnego odcięcia, minimalnych strat albo pracy z trudnym, mocno indukcyjnym obciążeniem, lepiej od razu rozważyć inną technologię. To oszczędza czas i zwykle też budżet.
Co sprawdzam przed zamknięciem projektu z obciążeniem AC
Przed finalnym uruchomieniem robię krótką listę kontrolną, bo ona najczęściej ratuje czas na późniejszych poprawkach. Nie jest rozbudowana, ale obejmuje rzeczy, które naprawdę decydują o niezawodności.
- Czy obciążenie jest rezystancyjne, indukcyjne czy zasilaczowe.
- Czy napięcie blokowania ma bezpieczny zapas względem sieci i przepięć.
- Czy sterowanie ma właściwy typ izolacji i odpowiedni driver bramki.
- Czy straty cieplne zostały policzone, a radiator dobrany do realnej temperatury pracy.
- Czy układ przechodzi testy na minimalnym i maksymalnym obciążeniu bez migotania, grzania i fałszywych zadziałań.
Jeśli te punkty są domknięte, układ zwykle działa stabilnie i przewidywalnie. W praktyce właśnie tak rozumiem dobre sterowanie AC: nie jako pojedynczy komponent, ale jako rozsądnie dobrany zestaw elementów, który pasuje do obciążenia, warunków pracy i oczekiwanego efektu.
