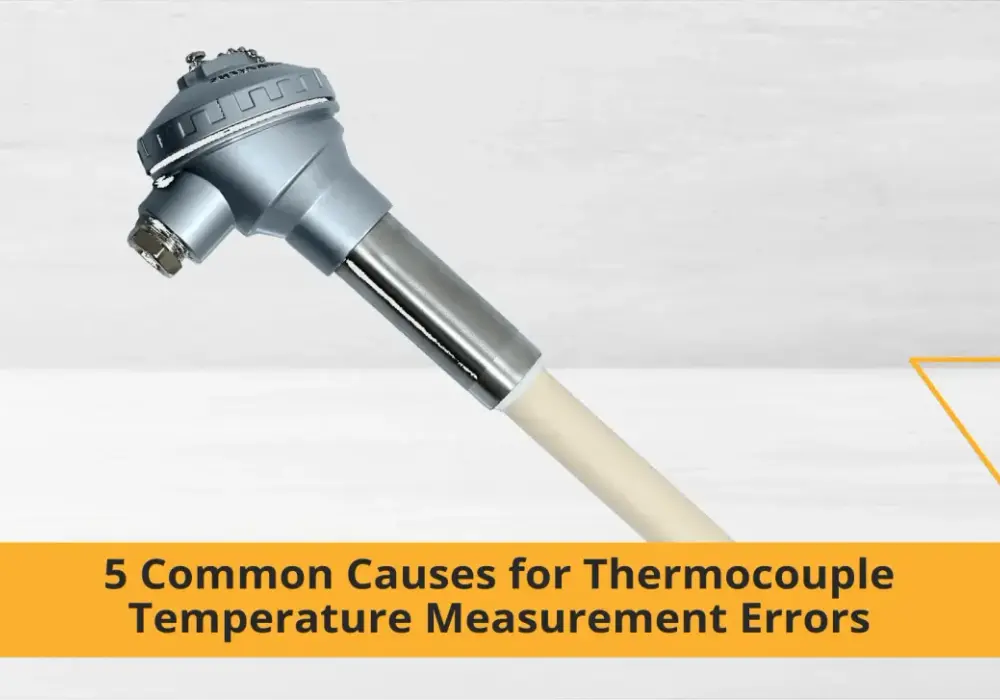

Termopara - wybór, działanie i błędy. Zoptymalizuj pomiar!

Termopara - wybór, działanie i błędy. Zoptymalizuj pomiar!
Autor Tomasz Wójcik
Tomasz Wójcik

23 lipca 2026

Termopara to prosty czujnik temperatury, ale w praktyce wymaga poprawnego montażu i kompensacji złącza odniesienia. W elektronice i automatyce ceni się ją za szybki odczyt, odporność na wysoką temperaturę i możliwość pracy tam, gdzie inne sensory zaczynają się poddawać. Poniżej pokazuję, jak działa taki czujnik, kiedy ma przewagę nad RTD, jak dobrać typ i jak uniknąć błędów, które psują pomiar bardziej niż sam element pomiarowy.

Najważniejsze rzeczy, które decydują o sensownym wyborze

  • Sygnał jest bardzo mały, więc liczy się każdy detal połączeń, przewodów i kompensacji zimnego złącza.
  • Największą zaletą jest zakres i odporność, a nie rekordowa dokładność.
  • Typ czujnika trzeba dobrać do temperatury i środowiska; najczęściej wybiera się wersję K, ale nie zawsze będzie najlepsza.
  • RTD wygrywa precyzją, natomiast czujnik termoelektryczny zwykle lepiej znosi cięższe warunki i wyższe temperatury.
  • Błędy montażowe są częste i potrafią dodać większy błąd niż sam czujnik.

Jak działa czujnik termoelektryczny

W środku wszystko opiera się na połączeniu dwóch różnych metali lub stopów. Gdy złącze pomiarowe ma inną temperaturę niż złącze odniesienia, powstaje niewielkie napięcie. To właśnie ten efekt, znany jako efekt Seebecka, pozwala wyznaczyć temperaturę bez zasilania samego sensora.

W praktyce nie mierzę tu „samej temperatury” w sposób bezpośredni, tylko napięcie rzędu milivoltów, które urządzenie przelicza na stopnie. To ma dwa konsekwencje. Po pierwsze, charakterystyka jest nieliniowa, więc elektronika korzysta z tablic albo algorytmów przeliczeniowych. Po drugie, każde dodatkowe połączenie i każdy niekontrolowany punkt o innej temperaturze mogą wprowadzić błąd.

Dlatego w rozmowie o takim czujniku zawsze wracają dwa pojęcia: złącze gorące, czyli miejsce pomiaru, oraz złącze odniesienia, czyli punkt, którego temperatura musi być znana, aby poprawnie odtworzyć wynik. Z tego miejsca naturalnie przechodzimy do pytania, kiedy ten typ czujnika naprawdę wygrywa z innymi rozwiązaniami.

Kiedy wybrać ten czujnik, a kiedy lepiej sięgnąć po RTD

Jeśli dobieram czujnik do falownika, pieca, układu mocy albo komory testowej, patrzę najpierw na zakres temperatur, szybkość reakcji i warunki środowiskowe. W takich sytuacjach prosty sensor rezystancyjny bywa zbyt wąski zakresowo albo zbyt delikatny. Z drugiej strony, gdy liczy się precyzja przy umiarkowanych temperaturach, RTD nadal daje lepszy punkt odniesienia.

Kryterium Czujnik termoelektryczny RTD, np. Pt100 Termistor
Zakres pracy Bardzo szeroki, także dla wysokich temperatur Średni, zwykle najlepszy w niższych i średnich zakresach Wąski, ale użyteczny w kontrolowanych warunkach
Dokładność Dobra, lecz zwykle słabsza niż w RTD Bardzo dobra i stabilna Bardzo dobra, ale tylko w małym zakresie
Szybkość reakcji Zwykle bardzo dobra Dobra Bardzo dobra
Odporność mechaniczna Wysoka, szczególnie w wersjach osłoniętych Średnia Niższa
Typowe zastosowanie Piece, spaliny, elektronika mocy, procesy przemysłowe Laboratoria, automatyka precyzyjna, stabilny pomiar procesowy HVAC, elektronika użytkowa, kompaktowe układy pomiarowe

W skrócie: wybieram taki czujnik tam, gdzie ważniejsza jest odporność i zakres niż perfekcyjna dokładność. To dlatego dobrze sprawdza się w energetyce, przy testach podzespołów mocy i w miejscach, gdzie temperatura potrafi zmieniać się szybko. Jeśli jednak mierzysz kilka stopni różnicy i chcesz powtarzalności na poziomie laboratoryjnym, RTD zwykle da spokojniejszy wynik. Z takiego porównania łatwo przejść do konkretnego wyboru typu.

Jakie typy czujników spotyka się najczęściej

Różne wersje różnią się składem stopów, zakresem pracy, stabilnością i ceną. W praktyce najczęściej kupuje się warianty J, K i T, bo są dostępne, dobrze opisane i pasują do wielu aplikacji. Poniżej zestawiam te, które realnie pojawiają się najczęściej w elektronice i automatyce.

Typ Typowy zakres Co go wyróżnia Gdzie ma sens
J 0 do 750°C Tani i popularny, ale mniej odporny na utlenianie Prostsze procesy, starsze instalacje, umiarkowane temperatury
K -200 do 1250°C Najbardziej uniwersalny wybór Większość zastosowań przemysłowych i elektronicznych
T -250 do 350°C Dobra stabilność w niskich temperaturach Chłodnictwo, laboratoria, pomiary niskotemperaturowe
E -200 do 900°C Duża czułość sygnału Pomiary, w których liczy się wyraźniejsza odpowiedź czujnika
N -200 do 1300°C Lepsza stabilność niż w klasycznym K w trudnych warunkach Wyższe temperatury i dłuższa eksploatacja
R / S 0 do około 1600-1700°C Wersje szlachetne, droższe, ale bardzo odporne Piec, metalurgia, wysokie temperatury procesowe

Nie traktuję tych wartości jak dogmatu, bo dokładny zakres zależy od klasy przewodu, budowy sondy i elektroniki pomiarowej. Do wyboru ważniejsza jest jednak nie sama cyfra z katalogu, tylko to, czy dany typ wytrzyma środowisko pracy i da sensowny margines bezpieczeństwa. Kiedy to już wiadomo, trzeba zejść poziom niżej i dobrać samą konstrukcję sondy.

Jak dobrać sondę do realnej aplikacji

W praktyce patrzę na cztery rzeczy: temperaturę, otoczenie, sposób montażu i oczekiwaną szybkość odpowiedzi. To zwykle wystarcza, żeby zawęzić wybór do kilku sensownych wariantów, zamiast kupować „najbardziej uniwersalny” model, który później okazuje się kompromisem bez wyraźnej korzyści.

Zakres i środowisko pracy

Jeśli czujnik ma pracować przy wysokiej temperaturze, w spalinach, przy nagłych zmianach albo w pobliżu elementów mocy, ważna staje się nie tylko temperatura maksymalna, ale też odporność osłony, izolacji i przewodu. W środowisku z wilgocią, olejem lub pyłem lepiej sprawdzają się wersje osłonięte niż odkryte.

Złącze pomiarowe

Wersja z uziemionym złączem reaguje szybciej, bo punkt pomiarowy ma dobry kontakt z osłoną, ale jest bardziej podatna na zakłócenia elektryczne. Wersja nieuziemiona daje lepszą izolację od układu, co doceniam przy elektronice mocy i tam, gdzie sygnał jest narażony na szumy. Złącze odkryte wybiera się tam, gdzie liczy się bardzo szybka odpowiedź, ale trzeba się liczyć z mniejszą trwałością.

Przewód i ekranowanie

Do przedłużania stosuje się przewód kompensacyjny albo przedłużający zgodny z typem czujnika. To nie jest detal. Zastąpienie go zwykłą miedzią często psuje odczyt bardziej, niż użytkownik się spodziewa. W pobliżu przetwornic, falowników i długich tras kablowych przydaje się także ekranowanie oraz rozsądne prowadzenie przewodu z dala od źródeł zakłóceń.

Przeczytaj również: Kraków w walce z klimatem: jak energia i gospodarka wodna zmieniają miasto

Wejście sterownika i kompensacja

Urządzenie odczytowe musi znać typ sensora i poprawnie kompensować złącze odniesienia. Jeśli tego nie robi, wynik będzie przesunięty, choć sam czujnik może być sprawny. W elektronice pomiarowej właśnie tu najczęściej ucieka dokładność, dlatego zawsze sprawdzam nie tylko sondę, ale też cały tor od złącza do przeliczenia wartości.

Gdy te cztery elementy są dobrze dobrane, pomiar zwykle staje się przewidywalny. Jeśli nie, kłopoty pojawiają się szybciej niż w samej sondzie, więc następna sekcja jest w praktyce obowiązkowa.

Najczęstsze błędy przy montażu i odczycie

W terenie najwięcej problemów widzę nie w samym elemencie pomiarowym, tylko w sposobie jego podłączenia. To dobra wiadomość, bo większość tych błędów da się uniknąć bez zmiany całej aparatury.

  • Brak kompensacji zimnego złącza - sterownik widzi napięcie, ale nie zna temperatury punktu odniesienia, więc wynik jest przesunięty.
  • Przedłużenie zwykłym przewodem miedzianym - dodatkowe połączenia tworzą niepożądane złącza i fałszują odczyt.
  • Mieszanie niezgodnych typów złączek - nawet drobna różnica materiałowa potrafi dodać błąd, którego na wykresie nie widać od razu.
  • Zbyt bliskie prowadzenie przy źródłach ciepła albo silnych zakłóceniach - przewód łapie temperaturę otoczenia i szumy elektryczne, które nie mają nic wspólnego z mierzonym punktem.
  • Zbyt płytkie umieszczenie końcówki w medium - czujnik pokazuje temperaturę otoczenia zamiast właściwego procesu.
  • Brak okresowej kontroli - osłona, połączenia i izolacja starzeją się, więc wynik po czasie potrafi „odpłynąć”.

Z mojego doświadczenia najwięcej czasu oszczędza nie zakup droższej sondy, tylko dopilnowanie kilku technicznych szczegółów. A kiedy montaż jest pod kontrolą, można sensownie przejść do zastosowań, gdzie ten typ pomiaru naprawdę robi różnicę.

Gdzie sprawdza się najlepiej w elektronice i energetyce

W elektronice taki czujnik szczególnie dobrze wypada tam, gdzie elementy grzeją się mocno i szybko, a obudowa lub otoczenie nie sprzyjają delikatnym sensorom. Mam tu na myśli radiatory falowników, moduły mocy, zasilacze dużej mocy, przekształtniki oraz układy testowe, w których liczy się odporność i szybka reakcja na zmianę temperatury.

W energetyce i obszarze OZE zastosowania są bardzo podobne. Spotyka się go przy testach baterii i magazynów energii, kontroli temperatury w ładowarkach, pomiarze w kotłach, palnikach, kanałach spalin oraz przy badaniu pracy elementów grzewczych. W takich miejscach ważniejsza bywa niezawodność niż laboratoryjna dokładność. To właśnie dlatego ten czujnik ma tak mocną pozycję w instalacjach, które pracują długo, gorąco i w dość trudnym otoczeniu.

Jeśli miałbym wskazać jedną praktyczną przewagę, powiedziałbym tak: w trudnym środowisku daje inżynierowi więcej spokoju niż wiele innych rozwiązań. Nie zawsze będzie najdokładniejszy, ale często okaże się po prostu najrozsądniejszy.

Co sprawdzam przed zakupem, żeby pomiar nie rozjechał się w praktyce

Przed zamówieniem patrzę na pięć rzeczy: typ czujnika, zakres temperatur, rodzaj złącza, długość przewodu i zgodność z wejściem urządzenia. To banalne, ale właśnie na tym etapie najłatwiej kupić model, który „na papierze” wygląda dobrze, a w instalacji wymaga dodatkowych przejściówek, poprawek albo wymiany całego okablowania.

  • Jeśli temperatura jest wysoka i zmienna, wybieram wersję o szerokim zakresie i dobrej odporności mechanicznej.
  • Jeśli układ jest wrażliwy na zakłócenia, wolę złącze nieuziemione i ekranowany przewód.
  • Jeśli priorytetem jest szybkość reakcji, sprawdzam, czy konstrukcja sondy nie jest zbyt ciężka lub zbyt głęboko osłonięta.
  • Jeśli pomiar ma być powtarzalny, upewniam się, że sterownik poprawnie obsługuje kompensację złącza odniesienia.
  • Jeśli czujnik ma pracować w wilgoci, pyle albo przy chemikaliach, zwracam uwagę na materiał osłony i szczelność całego zestawu.

Najkrótsza dobra zasada brzmi tak: najpierw środowisko i zakres, potem dokładność, a dopiero na końcu cena. Jeśli trzymam się tej kolejności, wybór zwykle jest trafiony, a pomiar przestaje sprawiać niespodzianki już po pierwszym uruchomieniu.

FAQ - Najczęstsze pytania

Termopara to czujnik temperatury, który działa na zasadzie efektu Seebecka. Składa się z dwóch różnych metali połączonych ze sobą. Różnica temperatur między złączem pomiarowym a złączem odniesienia generuje niewielkie napięcie, które jest proporcjonalne do mierzonej temperatury.

Termopara jest lepszym wyborem w aplikacjach wymagających szerokiego zakresu temperatur (szczególnie wysokich), szybkiej reakcji i odporności na trudne warunki środowiskowe. RTD oferuje wyższą precyzję w umiarkowanych zakresach temperatur.

Do najczęstszych błędów należą: brak kompensacji zimnego złącza, przedłużanie przewodem miedzianym zamiast kompensacyjnym, mieszanie niezgodnych typów złączek, prowadzenie przewodów blisko źródeł zakłóceń oraz zbyt płytkie umieszczenie końcówki pomiarowej.

Wybór typu termopary zależy od zakresu temperatur, środowiska pracy, wymaganej dokładności i szybkości reakcji. Najpopularniejsze typy to K (uniwersalny), J (tani, do umiarkowanych temp.) i T (do niskich temp.).
