W elektronice trwałe połączenie decyduje o tym, czy układ działa stabilnie, czy wraca na stół po kilku dniach. Poniżej rozkładam temat na czynniki pierwsze: od doboru spoiwa i topnika, przez technikę wykonania, aż po typowe błędy, które w praktyce psują cały efekt. Dorzucam też wskazówki przydatne w sprzęcie związanym z energią, gdzie niezawodność ma większe znaczenie niż sam wygląd spoiny.
Najważniejsze rzeczy, które warto wiedzieć zanim zaczniesz
- Czysta powierzchnia i dobry topnik mają większy wpływ na efekt niż samo podbijanie temperatury.
- W elektronice najlepiej sprawdzają się stopy bezołowiowe lub klasyczne cyny ołowiowe dobrane do zadania, ale nie kwasowe spoiwa z hydrauliki.
- Poprawne połączenie jest gładkie, równe i wykonane bez poruszania elementem w trakcie stygnięcia.
- Za niska temperatura daje matową, słabą spoinę, a za wysoka potrafi uszkodzić pady i izolację przewodów.
- Przy przewodach o większym prądzie i elementach narażonych na drgania często lepszy bywa zacisk niż ręczne łączenie spoiwem.
Na czym polega lutowanie w elektronice
To technika łączenia metali przez stopienie spoiwa, które wypełnia szczelinę między powierzchniami i po ostygnięciu tworzy przewodzące połączenie. W elektronice liczy się nie tylko sam kontakt elektryczny, ale też zwilżenie metalu, niska rezystancja i odporność na mikroruchy oraz temperaturę. Dobre połączenie nie przypomina przypadkowej kulki cyny, tylko równą, lekko wklęsłą spoinę, która trzyma mechanicznie i elektrycznie.
W praktyce w Europie dominują dziś spoiwa bezołowiowe, bo większość sprzętu użytkowego musi uwzględniać ograniczenia środowiskowe. To oznacza, że przy naprawach i projektach trzeba pogodzić się z nieco wyższą temperaturą pracy i większą wrażliwością na jakość topnika. Ja patrzę na to prosto: im drobniejszy układ, im cieńszy pad i im bardziej wymagający element, tym większe znaczenie ma kontrola ciepła, a nie sama „moc” lutownicy.
Ważne jest też odróżnienie tej techniki od spawania. Tu nie topisz łączonych elementów, tylko doprowadzasz do ich połączenia przez spoiwo o niższej temperaturze topnienia. To właśnie dlatego w elektronice można bezpiecznie łączyć miedź, piny elementów, pady na płytkach i końcówki przewodów, o ile cały proces jest prowadzony krótko i czysto. Z tego punktu przechodzę już do narzędzi, bo one w praktyce robią największą różnicę.
Jakie materiały i narzędzia naprawdę robią różnicę
Jeśli ktoś pyta mnie, od czego zacząć, odpowiadam: od stabilnej temperatury, dobrego topnika i sensownego grotu. Reszta ma znaczenie, ale te trzy elementy decydują o tym, czy połączenie będzie szybkie, czyste i powtarzalne. Do elektroniki nie używam kwasowych topników ani spoiw przeznaczonych do instalacji wodnych, bo potrafią zostawić agresywne resztki i z czasem zniszczyć połączenie.
| Element | Co wybrać | Dlaczego to ważne |
|---|---|---|
| Stacja grzewcza | Regulowana, około 60-80 W | Daje stabilność przy małych padach i przy przewodach, bez ciągłego nadrabiania spadków temperatury. |
| Zakres temperatury | Około 350-370°C dla stopów ołowiowych i 380-400°C dla bezołowiowych | To bezpieczny punkt startowy; zbyt niska temperatura utrudnia zwilżanie, zbyt wysoka niszczy laminat i izolację. |
| Spoiwo | Drut 0,5-0,8 mm do PCB i drobnych przewodów | Łatwiej dozować ilość i nie zalewać sąsiednich pól. |
| Topnik | Do elektroniki, najlepiej typu rosin lub no-clean | Pomaga usuwać tlenki i poprawia rozpływ spoiwa, bez agresywnego działania na połączenie. |
| Grot | Dłuto lub ścięty grot do uniwersalnych prac, cieńszy do precyzji | Odpowiedni kształt grotu często daje lepszy efekt niż podkręcanie temperatury. |
| Czyszczenie | Gąbka, czyścik mosiężny, odsysacz i plecionka | Ułatwiają utrzymanie grotu i poprawki bez uszkadzania pól lutowniczych. |
Jeśli miałbym wskazać jedną rzecz, na której początkujący najczęściej się potykają, byłaby to próba „ratowania” słabego połączenia samym grzaniem. Lepiej użyć odpowiedniego topnika, dobrze dobrać grot i dać krótszy, celny impuls ciepła niż długo trzymać rozgrzany czubek na delikatnym padzie. To podejście jest po prostu bezpieczniejsze dla płytki i daje lepszy rezultat.

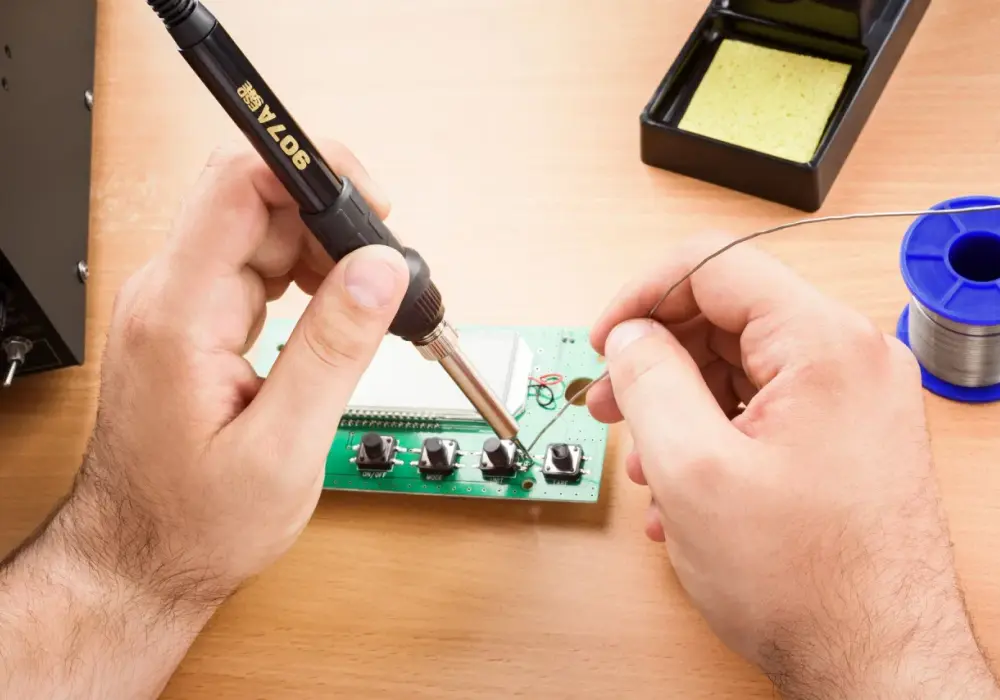

Jak wykonać pewne połączenie krok po kroku
Najpierw przygotowuję powierzchnie. Miedź, końcówka przewodu i pad na płytce muszą być czyste, bo tlenki są najczęstszą przyczyną problemów z rozpływem spoiwa. Jeśli element jest tłusty albo utleniony, nawet dobra stacja nie pomoże tak, jak powinna.
- Oczyść miejsce pracy i usuń brud, starą cynę albo utlenienie.
- Unieruchom element, żeby w trakcie pracy nic się nie przesunęło.

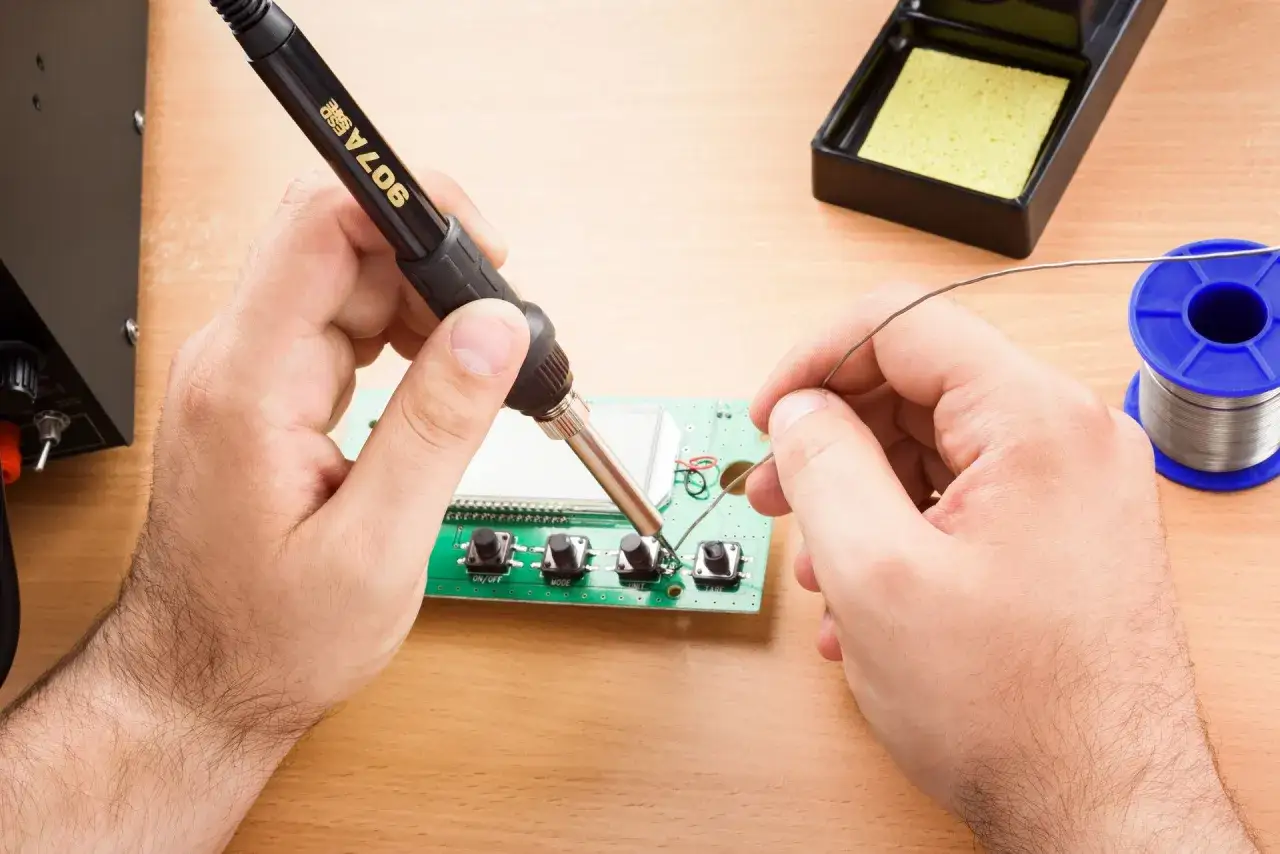

- Rozgrzej jednocześnie pad i końcówkę przewodu lub wyprowadzenie elementu.
- Podaj spoiwo do nagrzanego miejsca, a nie do samego grotu.
- Zabierz ciepło, gdy spoiwo rozpłynie się równomiernie i utworzy gładką spoinę.
- Poczekaj, aż połączenie ostygnie, i dopiero wtedy sprawdź, czy nic nie drgało.
Przy przewodach linkowych najpierw skręcam żyły, a dopiero potem je cynuję, żeby się nie strzępiły. W praktyce daje to mocniejsze zakończenie i ułatwia dalszy montaż w złączach, listwach i modułach. Przy elementach przewlekanych staram się nagrzewać jednocześnie nóżkę i pole, a przy SMD łapię najpierw jeden punkt, ustawiam element i dopiero potem kończę resztę wyprowadzeń.
Jedna zasada, której trzymam się bardzo konsekwentnie, jest prosta: nie ruszaj połączenia w chwili stygnięcia. Nawet minimalny ruch potrafi zrobić matową, kruchą spoinę, która wygląda prawie dobrze, ale po kilku cyklach termicznych zaczyna przerywać kontakt. To właśnie dlatego cierpliwość przy tej technice często daje lepszy efekt niż „szybka ręka”.
Najczęstsze błędy i jak rozpoznać zimny lut
W praktyce błędy powtarzają się zaskakująco podobnie. Zbyt niska temperatura, za mało topnika, brudna powierzchnia albo zbyt długie grzanie - każdy z tych problemów zostawia po sobie bardzo charakterystyczny ślad. Ja zawsze patrzę najpierw na wygląd spoiny, a potem na zachowanie układu pod lekkim ruchem.
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Matowa, ziarnista lub spękana powierzchnia | Za mało ciepła albo poruszenie elementem podczas stygnięcia | Oczyścić miejsce, dodać topnik i przelutować krótko, ale skutecznie. |
| Kulka cyny lub mostek między wyprowadzeniami | Za dużo spoiwa albo zbyt mało kontroli nad ilością | Użyć plecionki, zabrać nadmiar i nanosić materiał bardziej punktowo. |
| Odspojony pad lub odklejona ścieżka | Za długie grzanie, za wysoka temperatura albo zbyt mocny nacisk | Pracować krócej, dobrać większy grot do szybszego przekazania ciepła i nie szarpać elementu. |
| Układ działa tylko po dociśnięciu przewodu | Pęknięcie zmęczeniowe lub słabe odciążenie mechaniczne | Dodać odciążenie przewodu, poprawić mocowanie i wykonać spoinę od nowa. |
Jeżeli mam wątpliwości, nie ufam samemu wyglądowi. Biorę multimetr w trybie ciągłości, lekko poruszam przewodem i sprawdzam, czy kontakt nie znika. To prosty test, ale właśnie on najszybciej pokazuje, czy połączenie jest tylko ładne, czy rzeczywiście trwałe.
Gdzie ten proces ma największe znaczenie w elektronice i systemach energii
W sprzęcie związanym z energią liczy się odporność na ciepło, drgania i wielokrotne cykle pracy. Płytka sterująca w falowniku, moduł pomiarowy, sterownik ładowania czy układ monitoringu PV nie może mieć połączeń, które po kilku miesiącach zaczynają pracować „na granicy”. W takich miejscach słaba spoiny często ujawniają się dopiero pod obciążeniem, więc problem bywa trudniejszy do wykrycia niż w prostym projekcie warsztatowym.
| Zastosowanie | Co jest najważniejsze | Praktyczna uwaga |
|---|---|---|
| Płytki sterujące w inwerterach i przetwornicach | Stabilność i odporność termiczna | Tu liczy się nie tylko sam kontakt, ale też to, czy połączenie wytrzyma nagrzewanie i stygnięcie. |
| Czujniki, liczniki i telemetria | Niska rezystancja i pewny sygnał | Nawet drobna przerwa potrafi wywołać losowe błędy odczytu. |
| Prototypy układów sterowania | Łatwość poprawki i modyfikacji | W fazie testów spoiwo daje dużą elastyczność, jeśli prace są prowadzone schludnie. |
| Grube przewody i miejsca narażone na wibracje | Wytrzymałość mechaniczna | W takich przypadkach często lepiej sprawdza się zacisk niż ręczne łączenie spoiwem. |
W instalacjach fotowoltaicznych i przy większych układach zasilania nie lubię udawać, że jedno rozwiązanie pasuje do wszystkiego. Przy elektronice sterującej łączenie spoiwem ma dużo sensu, ale przy mocnych przewodach, złączach pracujących na zewnątrz i miejscach z wyraźnym obciążeniem mechanicznym rozsądniej jest stawiać na zaciskane końcówki, odpowiednie osłony i odciążenie przewodu. To zwyczajnie bardziej odporna droga w dłuższym okresie.
Co kupić na start, żeby nie walczyć ze sprzętem
Jeśli mam polecić minimalny zestaw do pracy, wybieram stację z regulacją temperatury, dwa sensowne groty, spoiwo w cienkim drucie, topnik w pisaku, plecionkę, odsysacz, czyścik mosiężny, izopropanol i prostą lupę. Taki komplet zwykle mieści się w budżecie mniej więcej 250-600 zł, zależnie od jakości stacji i akcesoriów. To nie jest wydatek „na pokaz”, tylko zestaw, który realnie skraca czas pracy i zmniejsza liczbę poprawek.
- Oszczędzać można na organizerze, podstawce czy pudełku na drobiazgi.
- Nie warto oszczędzać na stabilnej temperaturze, topniku i czyszczeniu grotu.
- Do nauki najlepiej brać stare płytki, proste przewody i elementy przewlekane, zanim przejdziesz do drobnego SMD.
- Przy układach zasilanych z sieci, baterii Li-ion albo z dużym prądem lepiej skorzystać z doświadczenia serwisowego, jeśli brakuje wprawy.
Najlepszy efekt daje nie najdroższy sprzęt, tylko przewidywalny proces: czyste powierzchnie, właściwy topnik, krótki czas grzania i brak pośpiechu przy stygnięciu. Jeśli trzymasz się tych zasad, połączenia są trwalsze, łatwiejsze do kontroli i znacznie mniej kłopotliwe w naprawach, także w urządzeniach związanych z energią i elektroniką użytkową.
