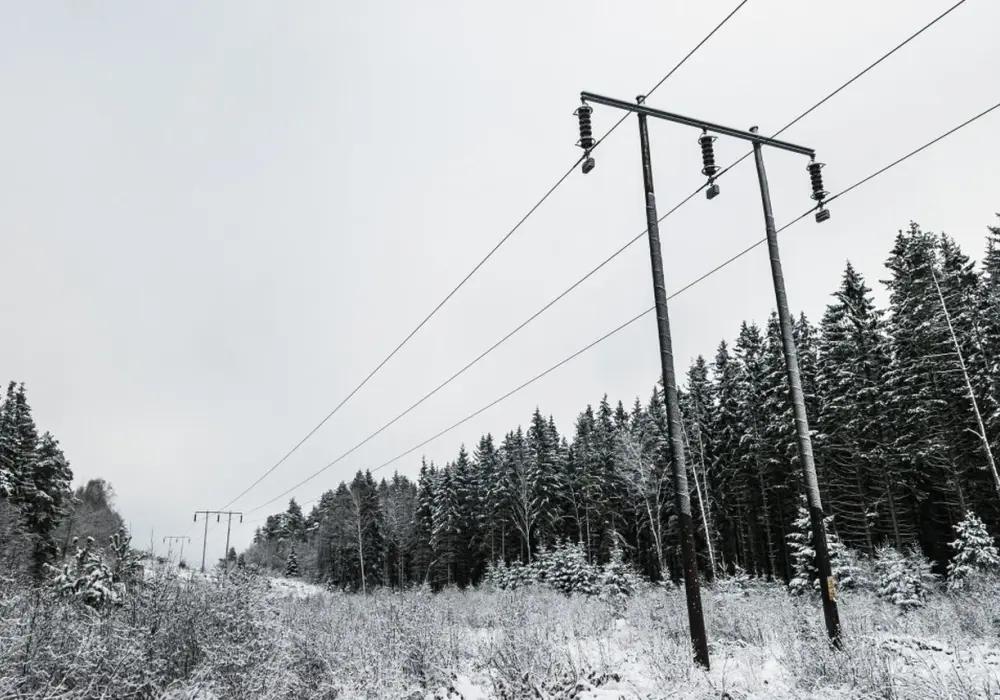

Linia wysokiego napięcia to element, który przenosi energię na duże odległości i pozwala całemu systemowi działać bez zatorów. W praktyce to nie tylko słupy i przewody, ale też stacje, transformatory, automatyka i zasady bezpieczeństwa, które decydują o niezawodności zasilania. Poniżej pokazuję, jak ten układ działa, czym różni się od dystrybucji, dlaczego ogranicza straty i jakie znaczenie ma dla OZE oraz nowych inwestycji energetycznych.
Najważniejsze rzeczy, które warto wiedzieć o przesyle energii na dużą odległość
- Najwyższe napięcia w polskim systemie to przede wszystkim 220 i 400 kV, a 110 kV zwykle pełni rolę poziomu wysokiego napięcia bliżej sieci lokalnej.
- Im wyższe napięcie, tym mniejszy prąd dla tej samej mocy, a więc także niższe straty przesyłowe.
- Sieć przesyłowa łączy elektrownie, duże farmy OZE, stacje elektroenergetyczne i regiony o różnym zapotrzebowaniu.
- Infrastruktura przesyłowa ma kluczowe znaczenie dla stabilności systemu, zwłaszcza gdy rośnie udział wiatru i fotowoltaiki.
- Bezpieczeństwo przy liniach napowietrznych nie jest formalnością: nawet zbliżenie maszyn do przewodów może skończyć się bardzo groźnie.
Czym jest sieć najwyższych napięć i po co istnieje
W polskich realiach najprościej patrzeć na to tak: sieć najwyższych napięć jest kręgosłupem całego systemu elektroenergetycznego. Jak podaje PSE, na koniec 2025 roku obejmowała ona 309 linii o łącznej długości 16 520 km oraz 112 stacji najwyższych napięć. To pokazuje skalę infrastruktury, która pracuje po to, aby energia mogła być przenoszona między elektrowniami, dużymi odbiorcami i regionami kraju bez przeciążania lokalnych sieci.
W praktyce chodzi o przesył mocy na duże odległości, najczęściej na poziomach 220 i 400 kV. Taki układ ma sens wtedy, gdy trzeba przemieścić dużą ilość energii z miejsca wytworzenia do miejsca zużycia, a nie tylko zasilić pojedyncze osiedle czy zakład. Mówiąc prościej: im dalej i im większa moc, tym bardziej opłaca się podnieść napięcie, bo system staje się sprawniejszy.
Z mojego punktu widzenia to właśnie tu najłatwiej pojawia się nieporozumienie. Wiele osób wrzuca do jednego worka linie „wysokiego napięcia”, choć w rzeczywistości 110 kV to jeszcze poziom wysokiego napięcia, a 220 i 400 kV należą do warstwy przesyłowej. To rozróżnienie jest ważne, bo od niego zależy zarówno rola infrastruktury, jak i sposób, w jaki energia trafia dalej do odbiorców. Żeby zobaczyć, jak to działa w praktyce, warto porównać przesył z dystrybucją.
Jak przesył różni się od dystrybucji energii
Najkrócej: przesył to „autostrada” dla energii, a dystrybucja to sieć dróg, która dowozi prąd do domów, firm i mniejszych obiektów. Oba poziomy są potrzebne, ale pełnią zupełnie inne funkcje. To rozróżnienie pomaga też zrozumieć, dlaczego awaria na jednej linii nie zawsze oznacza ten sam problem co przerwa w lokalnej sieci średniego napięcia.
| Cecha | Sieć przesyłowa | Sieć dystrybucyjna |
|---|---|---|
| Napięcie | Najczęściej 220 i 400 kV | Przeważnie 10-30 kV, a dalej 0,4 kV dla odbiorców końcowych |
| Odległość | Duże odległości, transfer między regionami | Krótsze odcinki, lokalne zasilanie odbiorców |
| Główne zadanie | Przesuwanie dużych mocy i bilansowanie systemu | Rozdział energii do miast, wsi, firm i gospodarstw domowych |
| Operator | Operator przesyłowy | Operatorzy systemów dystrybucyjnych |
| Typowa infrastruktura | Linie 400/220 kV, stacje EHV, połączenia transgraniczne | Linie średniego i niskiego napięcia, stacje transformatorowe |
| Wpływ na odbiorcę | Stabilność całego systemu i możliwość przesyłu dużych mocy | Bezpośrednie dostarczenie prądu do końcowych użytkowników |
Ten podział ma też praktyczny skutek dla inwestorów. Jeśli planujesz większą instalację fotowoltaiczną, magazyn energii albo farmę wiatrową, to nie wystarczy sprawdzić samego terenu. Trzeba jeszcze ustalić, do jakiej sieci da się przyłączyć projekt i czy lokalna infrastruktura uniesie dodatkową moc. Bez tego nawet dobry projekt może utknąć na etapie przyłączenia. Gdy to jest jasne, można zejść poziom niżej i zobaczyć, z czego taka infrastruktura naprawdę się składa.
Z czego składa się taka linia i co dzieje się na trasie
Na pierwszy rzut oka widać głównie słupy i przewody, ale to tylko część układanki. W rzeczywistości linia pracuje razem z izolatorami, fundamentami, uziemieniem, stacjami elektroenergetycznymi i systemami zabezpieczeń. Każdy z tych elementów ma własną rolę i każdy potrafi zadecydować o niezawodności całego odcinka.

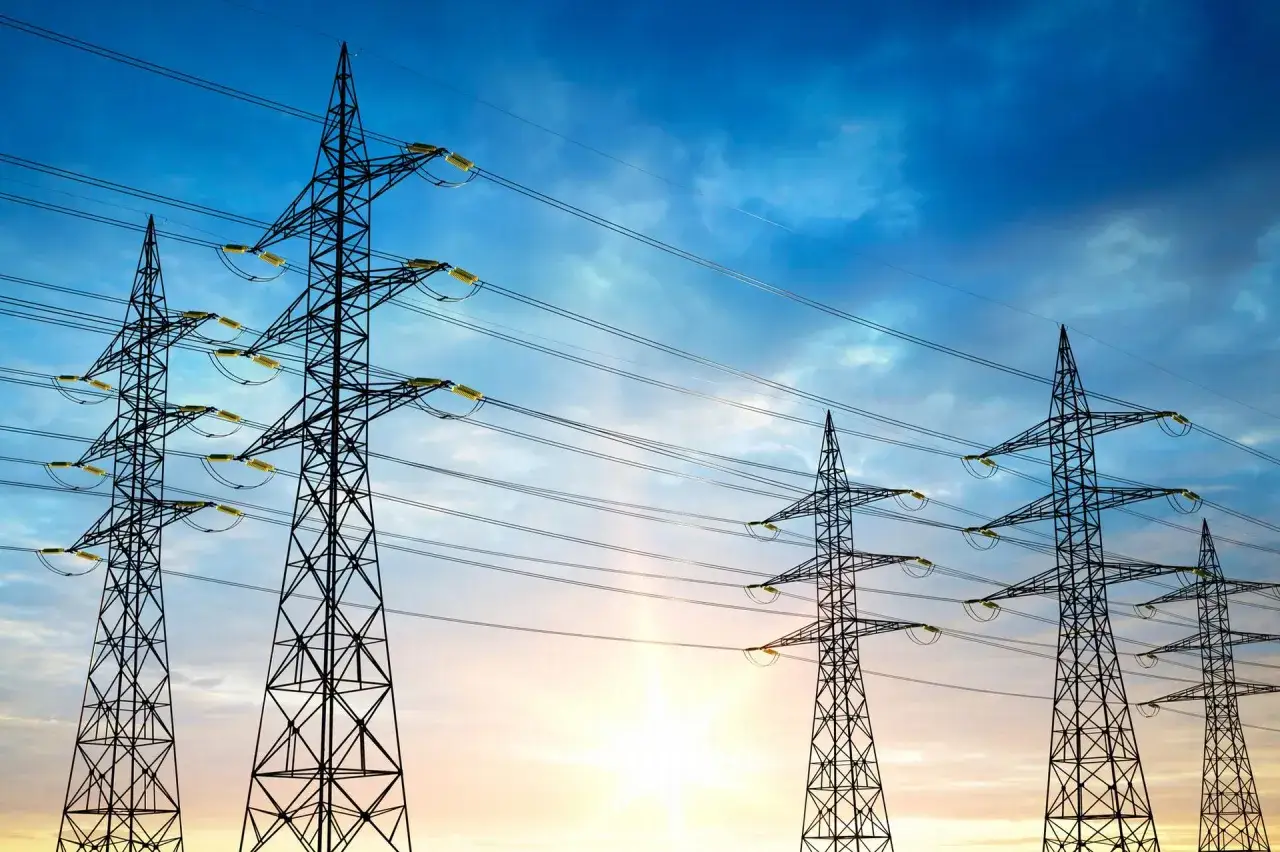

Słupy, przewody i izolatory
Słupy utrzymują przewody na odpowiedniej wysokości i odległości od otoczenia, a izolatory oddzielają elementy pod napięciem od konstrukcji nośnej. W liniach 400 kV przewody są często prowadzone w wiązkach, co pomaga ograniczać zjawiska koronowe, czyli niepożądane wyładowania wokół przewodnika. To ma znaczenie nie tylko dla strat, ale też dla hałasu i jakości pracy całej linii.
Stacje i transformatory
Bez stacji elektroenergetycznych sam przesył nie miałby sensu. To właśnie tam napięcie jest podnoszone albo obniżane przez transformatory, czyli urządzenia zmieniające poziom napięcia bez zmiany częstotliwości. Energia wchodzi do systemu na wysokim poziomie napięcia, a potem jest stopniowo redukowana, aż staje się użyteczna dla odbiorców końcowych.
Przeczytaj również: Jak podłączyć siłę do rozdzielni - uniknij najczęstszych błędów
Zabezpieczenia i sterowanie
Nowoczesna sieć pracuje pod stałym nadzorem. Przekaźniki zabezpieczeniowe wykrywają zwarcia, automatyka reaguje na przeciążenia, a systemy telemechaniki pozwalają operatorowi widzieć stan sieci niemal w czasie rzeczywistym. To nie jest dodatek techniczny, tylko warunek stabilnej pracy. Im lepiej zaprojektowane sterowanie, tym szybciej można odciąć uszkodzony fragment i utrzymać zasilanie tam, gdzie to możliwe. Właśnie dlatego następny krok to odpowiedź na pytanie, skąd biorą się oszczędności energetyczne przy wysokim napięciu.
Dlaczego wysokie napięcie ogranicza straty i poprawia bilans systemu
Tu działa bardzo prosta zasada fizyki: dla tej samej mocy wyższe napięcie oznacza niższy prąd. A mniejsze natężenie prądu to mniejsze straty cieplne w przewodach, które rosną w przybliżeniu z kwadratem prądu. To dlatego przesył na 400 kV jest tak efektywny przy dużych mocach i długich odcinkach.
Jeśli dla uproszczenia przyjmiemy przesył mocy 100 MW, to przy 400 kV prąd wynosi około 250 A, a przy 110 kV około 909 A. Różnica jest ogromna: straty w przewodach przy takim samym obciążeniu byłyby w przybliżeniu ponad 13 razy większe przy 110 kV niż przy 400 kV. Oczywiście to uproszczenie, bo w realnym systemie liczą się jeszcze moc bierna, układ sieci i warunki pracy, ale sam kierunek zależności jest nie do podważenia.
W praktyce daje to trzy korzyści. Po pierwsze, mniej energii „ucieka” po drodze. Po drugie, sieć może przenosić większe moce bez nadmiernego nagrzewania przewodów. Po trzecie, operator ma większą swobodę w kierowaniu przepływami między regionami, co jest bardzo ważne przy nierównomiernym obciążeniu kraju. To właśnie dlatego linie najwyższych napięć są tak ważne także dla nowych źródeł energii, szczególnie tych, które powstają poza dużymi ośrodkami miejskimi.
Jak ta sieć wspiera odnawialne źródła energii
W przypadku fotowoltaiki i wiatru problem rzadko polega na samej produkcji. Częściej chodzi o to, czy wyprodukowana energia ma gdzie popłynąć. Duże farmy OZE zwykle powstają tam, gdzie są warunki techniczne i terenowe, a nie tam, gdzie najwięcej zużywa się prądu. W efekcie moc trzeba przenieść przez krajowy system, a czasem także przez połączenia transgraniczne.
W mojej ocenie to właśnie tutaj najłatwiej zobaczyć, że sieć przesyłowa nie jest „tłem” dla transformacji energetycznej, tylko jej fundamentem. Bez mocnych korytarzy przesyłowych nawet bardzo dobry park fotowoltaiczny może być ograniczany, jeśli lokalny węzeł nie przyjmie całej mocy. Do tego dochodzi zmienność pogody: wiatr i słońce nie produkują równo, więc system musi umieć przenosić nadwyżki z jednego obszaru do drugiego.
Sieć najwyższych napięć pomaga też przy bilansowaniu sezonowym i dobowym. Gdy w jednym regionie jest nadwyżka produkcji, a w innym rośnie zapotrzebowanie, przesył na dużą odległość działa jak zawór wyrównujący ciśnienie. Z tego powodu nowe linie 400 kV, stacje 400/110 kV i połączenia międzysystemowe są tak ważne dla OZE, magazynów energii i bezpieczeństwa pracy całego systemu. Ale nawet najlepsza infrastruktura nie zwalnia z ostrożności w terenie.
Bezpieczeństwo pod liniami i wokół nich nie jest formalnością
Najwięcej błędów pojawia się wtedy, gdy ktoś traktuje linię napowietrzną jak zwykły element krajobrazu. Tymczasem przewody mogą być niebezpieczne nie tylko przy bezpośrednim kontakcie, ale też przy zbyt małym zbliżeniu. W praktyce znaczenie ma wysokość sprzętu, warunki pogodowe i rzeczywisty zwis przewodów, który w upalne dni może się nieco zmieniać.
Jeśli pracujesz maszynami rolniczymi, budowlanymi albo podnośnikiem, trzeba planować trasę z wyprzedzeniem. W materiałach bezpieczeństwa często pojawia się orientacyjny limit około 4,2 m wysokości dla przejazdu pod przewodami, ale ja zawsze podchodzę do tego ostrożnie: to nie jest zaproszenie do „sprawdzenia na oko”, tylko sygnał, żeby zweryfikować rzeczywiste warunki w terenie. Szczególnie niebezpieczne są wysięgniki, podniesione skrzynie ładunkowe i żurawie, bo ich wysokość może gwałtownie wzrosnąć w trakcie pracy.
Jeżeli dojdzie do kontaktu pojazdu z przewodem albo do upadku linii, najważniejsze jest jedno: nie wychodzić z kabiny i nie zbliżać się do metalowych elementów. Metal może przewodzić prąd, a samą obecność napięcia odczujesz dopiero w momencie bardzo groźnego przepływu energii. Takie wyładowanie przez powietrze nazywa się łukiem elektrycznym, czyli przeskokiem prądu bez bezpośredniego dotyku. W takiej sytuacji trzeba od razu wezwać pomoc pod 991 albo 112 i ostrzec innych, żeby nie podchodzili do pojazdu ani przewodu. To jedna z tych sytuacji, w których sekundy mają realne znaczenie. Gdy bezpieczeństwo jest już jasne, zostaje ostatnie pytanie: kiedy ta infrastruktura staje się kluczowa dla konkretnej inwestycji.
Kiedy infrastruktura przesyłowa decyduje o powodzeniu inwestycji
Jeżeli planujesz większy projekt energetyczny, to sieć przesyłowa powinna być jednym z pierwszych tematów na stole, a nie dopiskiem na końcu. Dotyczy to farm fotowoltaicznych, farm wiatrowych, magazynów energii, biogazowni, zakładów przemysłowych i dużych obiektów, które potrzebują stabilnego przyłącza. Sam wybór technologii niewiele da, jeśli nie ma gdzie bezpiecznie i opłacalnie oddać mocy.
- Sprawdź punkt przyłączenia i ustal, czy projekt ma wejść do sieci dystrybucyjnej, czy wymaga przyłączenia do warstwy przesyłowej.
- Oceń przepustowość lokalnej sieci, bo ograniczenie mocy bywa większym problemem niż sama produkcja energii.
- Uwzględnij potrzebę wzmocnień sieci, jeśli planowana instalacja jest duża lub działa niestabilnie w czasie.
- Nie pomijaj czasu formalnego, bo pozwolenia, uzgodnienia i warunki techniczne często trwają dłużej niż sama budowa źródła.
- Myśl o elastyczności pracy, czyli o magazynie, sterowaniu obciążeniem lub ograniczaniu oddawania mocy w szczytach produkcji.
Najkrócej mówiąc: sama linia to tylko fragment większego układu, ale bez tego fragmentu cały system traci sens. Jeśli zapamiętasz jedną rzecz, niech będzie taka, że przesył energii na dużą skalę jest dziś równie ważny jak jej wytwarzanie. W praktyce to właśnie on decyduje, czy odnawialne źródła mogą pracować stabilnie, czy tylko dobrze wyglądają na mapie. Dlatego przy każdym projekcie energetycznym zaczynam od pytania nie o moc źródła, lecz o to, czy sieć naprawdę ma ją gdzie przyjąć.
