W obwodach prądu przemiennego nie cała energia trafia wprost do pracy użytecznej. Część jest stale wymieniana między źródłem a odbiornikiem i właśnie tę składową opisuje moc bierna, której jednostką jest var. To ważny temat zarówno przy zrozumieniu rachunków za energię, jak i przy projektowaniu instalacji, falowników PV czy układów kompensacji.
Najważniejsze fakty o jednostce mocy biernej
- Jednostką mocy biernej jest var, a w praktyce spotyka się też wielokrotności kvar i Mvar.
- Moc bierna pojawia się głównie w sieciach prądu przemiennego, zwłaszcza przy silnikach, transformatorach, dławikach i części elektroniki zasilającej.
- Nie wykonuje pracy użytecznej jak moc czynna, ale wpływa na prąd w przewodach, spadki napięcia i straty.
- W instalacjach z dużym poborem biernej energii może pojawić się dodatkowa opłata albo potrzeba kompensacji.
- W fotowoltaice i automatyce sieciowej temat wraca, bo falowniki i regulatory mogą pomagać w utrzymaniu napięcia i współczynnika mocy.

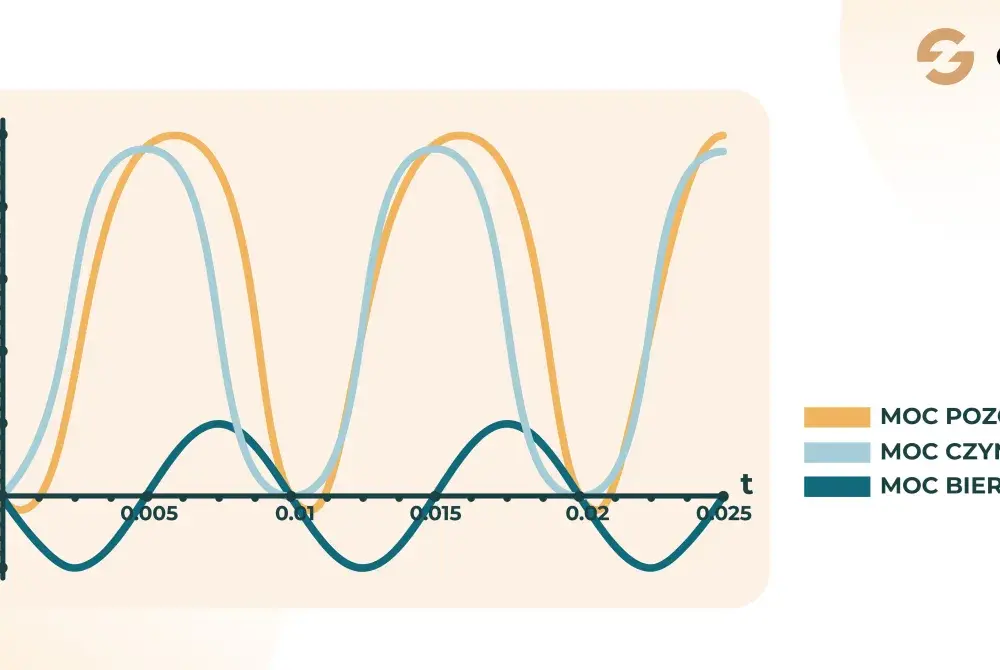

Czym jest moc bierna i dlaczego ma własną jednostkę
W prądzie przemiennym napięcie i prąd nie zawsze zmieniają się idealnie jednocześnie. Gdy pojawia się przesunięcie fazowe, część energii krąży między źródłem a odbiornikiem zamiast zamieniać się na pracę, ciepło albo ruch. To właśnie moc bierna, a jej naturalną jednostką jest var.
Ja tłumaczę to zwykle tak: moc czynna wykonuje pracę, moc bierna podtrzymuje pole magnetyczne lub elektryczne, a moc pozorna opisuje całość obciążenia widzianego przez sieć. W uproszczeniu można zapisać: P = U × I × cos φ dla mocy czynnej i Q = U × I × sin φ dla biernej. W trójkącie mocy zachodzi też zależność P² + Q² = S².
| Wielkość | Jednostka | Co opisuje |
|---|---|---|
| P | W | moc czynną, czyli tę, która wykonuje realną pracę |
| Q | var | moc bierną, potrzebną do podtrzymania pól w odbiornikach AC |
| S | VA | moc pozorną, czyli całkowite obciążenie widziane przez sieć |
Im większy kąt φ między napięciem a prądem, tym więcej energii „krąży” bez wykonania użytecznej pracy. Żeby dobrze czytać ten temat, trzeba jeszcze umieć rozpoznać skróty i skale, w jakich zapisuje się te wartości.
Jak odczytać var, kvar i Mvar w praktyce
W dokumentacji technicznej, analizatorach sieci i raportach z pomiarów spotkasz kilka zapisów, ale sens jest prosty: var to podstawowa jednostka mocy biernej, kvar oznacza tysiąc varów, a Mvar milion varów. IEC stosuje właśnie nazwę var, żeby odróżnić tę wielkość od watów i volt-amperów.
| Symbol | Znaczenie | Praktyczny przykład |
|---|---|---|
| var | 1 jednostka mocy biernej | wynik chwilowy z analizatora sieci |
| kvar | 1000 var | bateria kondensatorów 25 kvar |
| Mvar | 1 000 000 var | skala sieciowa i elektroenergetyczna |
| kvarh | energia bierna w czasie | pozycja widoczna w raportach i rozliczeniach |
W małych instalacjach najczęściej spotyka się kvar, bo wartości są zwykle liczone w setkach albo tysiącach varów. W sieciach średniego i wysokiego napięcia oraz w energetyce zawodowej pojawia się Mvar, bo skala jest po prostu większa. Gdy już wiesz, jak czytać jednostki, łatwiej zrozumieć, skąd w ogóle bierze się ten składnik w instalacji.
Skąd bierze się moc bierna w instalacji
Najczęściej źródłem są odbiorniki indukcyjne, które budują pole magnetyczne potrzebne do pracy. Silnik asynchroniczny, transformator, spawarka, dławik czy starszy układ świetlny potrafią pobierać sporo energii biernej nawet wtedy, gdy nie robią nic „widocznego” z punktu widzenia użytkownika.
Silniki i transformatory
W zakładzie produkcyjnym to zwykle główni winowajcy. Silnik nie ruszy bez strumienia magnetycznego, a transformator nie przekaże energii bez odpowiedniego pola, więc sieć musi tę potrzebę ciągle „dolewać”.
Elektronika mocy i zasilacze
Nowoczesne zasilacze impulsowe, ładowarki i część opraw LED także mogą zaburzać pracę sieci. Nie zawsze chodzi o dużą moc bierną w klasycznym sensie, ale efekt na rozliczenia i jakość energii bywa podobny, bo rosną odkształcenia harmoniczne, czyli zniekształcenia przebiegu prądu.
Przeczytaj również: Volt a Wat - Różnice i praktyczne zastosowanie. Sprawdź!
Fotowoltaika i falowniki
W instalacjach PV temat jest szczególnie ciekawy, bo falownik może nie tylko oddawać energię czynną do sieci, lecz także regulować moc bierną. To bardzo przydatne przy podtrzymaniu napięcia, ale działa dobrze tylko wtedy, gdy model urządzenia, konfiguracja i wymagania operatora są ze sobą zgrane.
W praktyce źródło problemu można więc znaleźć nie tylko w jednym urządzeniu, ale w całym profilu pracy obiektu. Dzięki temu można odróżnić zwykłe obciążenie indukcyjne od sytuacji, w której energia bierna zaczyna realnie przeszkadzać w rozliczeniach i jakości zasilania.
Dlaczego nadmiar mocy biernej kosztuje
Sama obecność mocy biernej nie jest problemem. Kłopot zaczyna się wtedy, gdy jej poziom jest za wysoki, bo sieć musi dostarczać większy prąd, niż wynikałoby to z samej mocy czynnej. To oznacza większe straty I²R, większe nagrzewanie przewodów, większy spadek napięcia i mniejszą rezerwę transformatora.
- Wyższy prąd obciąża przewody i zabezpieczenia bardziej, niż widać to na rachunku za samą energię.
- Spadki napięcia mogą przeszkadzać w pracy maszyn, automatyki i falowników.
- Straty techniczne rosną, bo każda dodatkowa składowa prądu to dodatkowe ciepło.
- Opłaty dystrybucyjne pojawiają się, gdy pobór przekracza poziom dopuszczony w taryfie operatora.
W polskich realiach temat najczęściej dotyczy firm, warsztatów, chłodni, dużych obiektów usługowych i instalacji z wieloma silnikami. Jak podaje Tauron Dystrybucja, rozliczenie nadmiaru energii biernej opiera się na taryfie i ilości tej energii, więc problem ma zarówno wymiar techniczny, jak i finansowy. To nie to samo co opłata mocowa, którą wielu odbiorców myli z rozliczeniem biernej energii.
Dobrym punktem odniesienia bywa współczynnik mocy zbliżony do 1, a w praktyce często przyjmuje się, że okolice 0,95 i wyżej są już rozsądnym poziomem. Wtedy pytanie nie brzmi już „co to jest”, tylko „jak to ograniczyć bez przewymiarowania instalacji”.
Jak ogranicza się pobór mocy biernej
Najlepsze efekty daje kompensacja dobrana do profilu obciążenia, a nie „większy kondensator, bo powinien pomóc”. Ja zawsze zaczynam od pomiaru, bo dopiero z wykresu widać, czy problem jest stały, zmienny, czy związany z konkretną porą dnia.
| Rozwiązanie | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Kondensator stały | Jedno, przewidywalne obciążenie indukcyjne | Niski koszt i prostota | Łatwo o nadkompensację przy zmiennym obciążeniu |
| Automatyczna bateria kondensatorów | Zakład pracuje zmiennie w ciągu dnia | Reguluje się sama do bieżącego poboru | Wymaga poprawnego doboru i miejsca w rozdzielni |
| Dławik lub układ filtrowy | Gdy w grę wchodzą harmoniczne i układy pojemnościowe | Stabilizuje sieć i ogranicza zakłócenia | Nie zastępuje pełnej analizy jakości energii |
| Aktywny kompensator | Duża dynamika obciążenia, nowoczesna automatyka, trudne warunki | Bardzo precyzyjna regulacja | Wyższy koszt zakupu i utrzymania |
W instalacjach fotowoltaicznych czasem wystarczy poprawna konfiguracja falownika, ale przy obiektach z wieloma odbiornikami to zwykle za mało. Trzeba jeszcze sprawdzić harmoniczne, charakter obciążenia i to, czy kompensacja nie wchodzi w konflikt z innymi urządzeniami.
Najczęstszy błąd początkujących to dobór układu wyłącznie „na kVAr z tabliczki”, bez sprawdzenia, jak obiekt naprawdę pracuje w ciągu doby. Kiedy te decyzje są oparte na pomiarze, a nie na domysłach, temat mocy biernej przestaje być kosztowną niespodzianką.
Na koniec najważniejsze liczby, które warto mieć pod ręką
Jeśli miałbym zostawić jedną praktyczną ściągę, byłaby ona bardzo krótka: W opisuje moc czynną, var moc bierną, a VA moc pozorną. To rozróżnienie pomaga czytać dokumentację, rozumieć pracę instalacji i szybciej wyłapać, skąd biorą się problemy z napięciem lub opłatami.
- 1 var to podstawowa jednostka mocy biernej.
- 1 kvar = 1000 var.
- 1 Mvar = 1 000 000 var.
- kvarh oznacza energię bierną zsumowaną w czasie, a nie samą moc chwilową.
- W praktyce dobrze dobrana kompensacja ma dać spokój w rachunkach i stabilniejszą pracę sieci, a nie tylko ładny parametr na papierze.
Jeżeli projektujesz instalację w domu, firmie albo przy fotowoltaice, patrz jednocześnie na pobór prądu, współczynnik mocy i sposób pracy falownika. To właśnie ten zestaw parametrów pokazuje, czy instalacja jest po prostu „podłączona”, czy rzeczywiście działa efektywnie.
