W obwodach elektrycznych drugi z praw Kirchhoffa jest jednym z tych narzędzi, które naprawdę porządkują rachunki. To właśnie 2 prawo Kirchhoffa wzór pozwala przejść od rysunku obwodu do równania, a potem do konkretnego prądu lub napięcia w oczku.
W tym tekście pokazuję, jak brzmi zasada, jak zapisać ją w kilku równoważnych postaciach, jak nie pomylić znaków oraz jak policzyć prosty obwód krok po kroku. Dorzucam też praktyczne wskazówki dla układów zasilanych z baterii, zasilaczy i instalacji, w których analiza napięć naprawdę ma znaczenie.
Najkrótszy zapis drugiego prawa Kirchhoffa
- W zamkniętym oczku suma napięć algebraicznych wynosi 0, więc wszystko musi się zbilansować.
- Najwygodniejszy zapis do obliczeń to zwykle ΣU = 0 albo ΣE = ΣIR.
- Znaki zależą od tego, w którą stronę obchodzisz oczko, ale zasada jest prosta: trzeba być konsekwentnym.
- Prawo świetnie działa w obwodach szeregowych, prostych układach z baterią i przy analizie spadków napięcia.
- Najczęstsze błędy to mieszanie kierunków, pomijanie oporu wewnętrznego i liczenie „na oko” bez jednego, przyjętego schematu znaków.

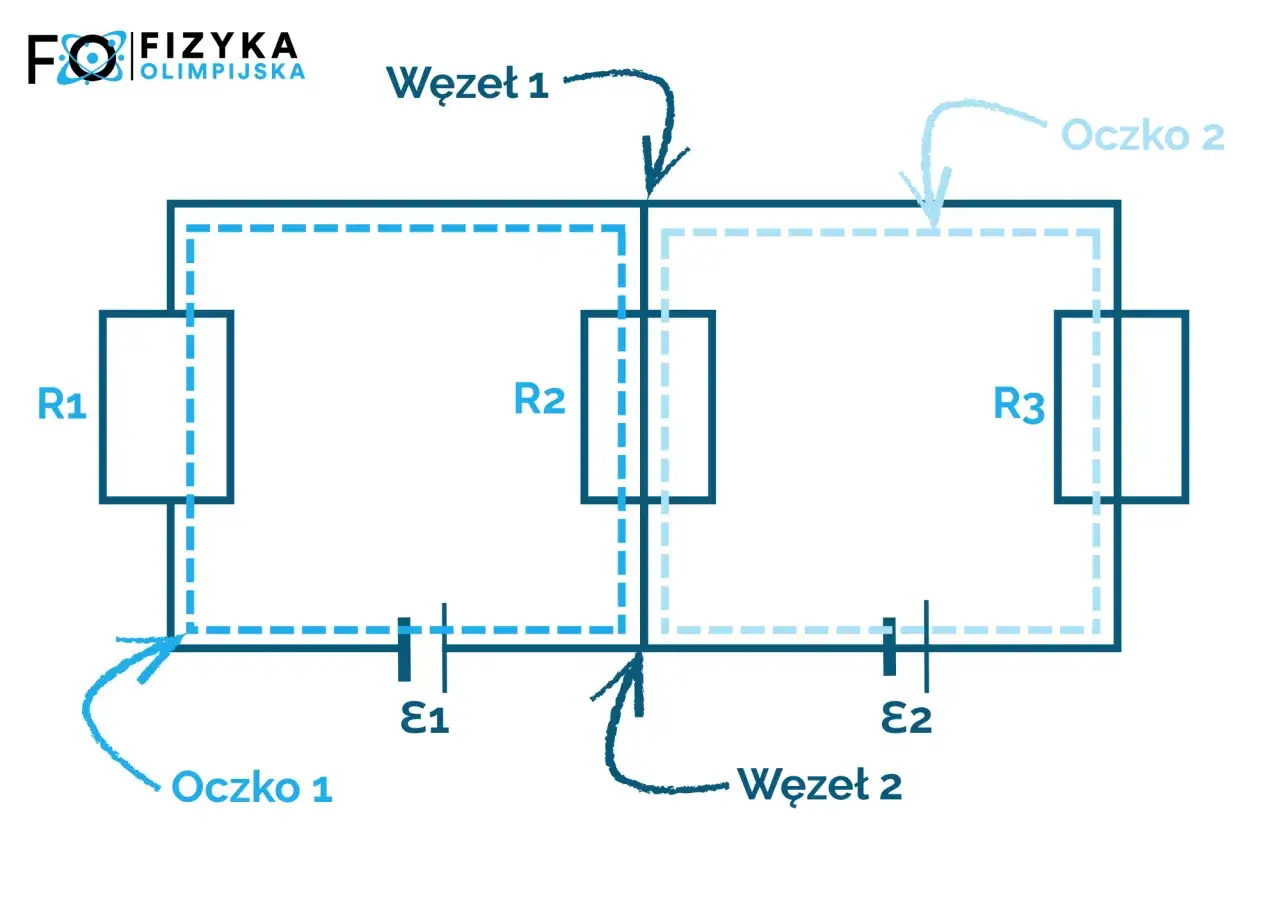

Co mówi drugie prawo Kirchhoffa
Najprościej mówiąc, w każdym zamkniętym oczku obwodu suma wzrostów i spadków napięcia musi się zrównoważyć. Jeśli wchodzę do oczka przez źródło energii, a potem przechodzę przez odbiorniki, to energia dostarczona przez źródło musi pokryć energię zużytą na elementach obwodu. To jest praktyczny zapis zasady zachowania energii w elektryce.
Ja lubię patrzeć na to tak: obwód nie „gubi” napięcia, tylko rozdziela je między elementy. Dlatego drugie prawo Kirchhoffa tak dobrze sprawdza się przy liczeniu prostych i średnio złożonych układów prądu stałego. Gdy już rozumiesz, co ono opisuje, łatwiej przejść do samego wzoru i zapisu algebraicznego.

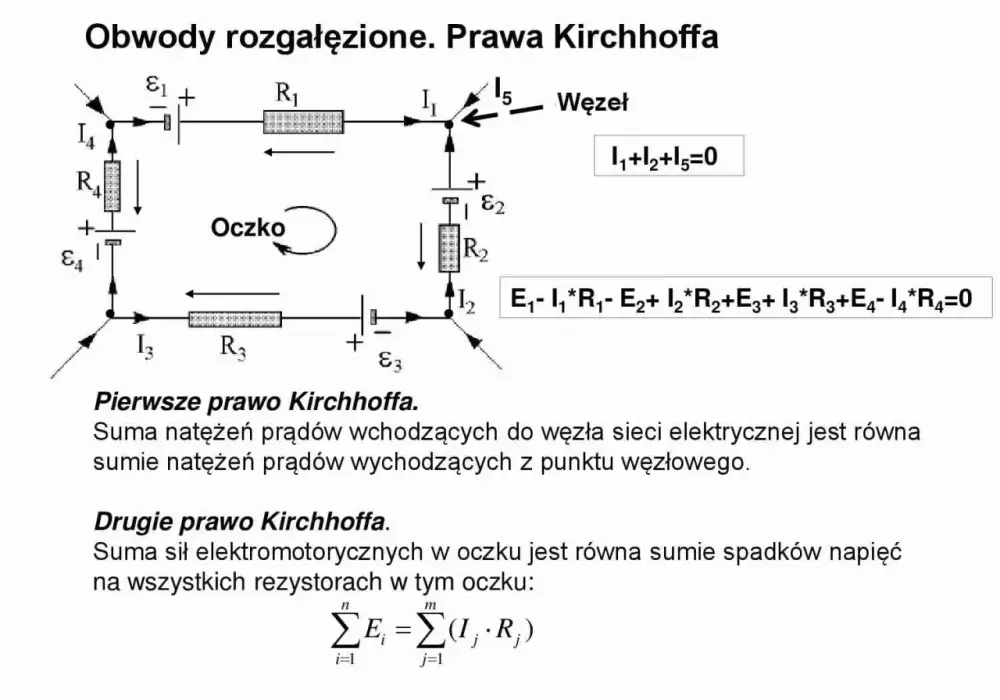

Wzór drugiego prawa Kirchhoffa w najprostszej postaci
Najbardziej uniwersalny zapis to:
ΣU = 0
To znaczy, że suma wszystkich napięć wzdłuż zamkniętej pętli, liczona ze znakami, daje zero. W praktyce ten sam zapis spotkasz też w bardziej „szkolnej” wersji:
| Zapis | Znaczenie |
|---|---|
| ΣU = 0 | Algebraiczna suma napięć w oczku zamyka się do zera. |
| ΣE = ΣIR | Suma sił elektromotorycznych źródeł jest równa sumie spadków napięć na odbiornikach. |
| E - U1 - U2 - ... = 0 | Jeden zapis źródła i kolejnych spadków napięcia, wygodny w prostych obwodach. |
Jeśli w obwodzie masz rezystory, najczęściej podstawiasz za spadek napięcia wzór U = IR. Wtedy drugie prawo Kirchhoffa łączy się z prawem Ohma i z jednego równania robi się proste narzędzie do policzenia prądu. Gdy elementów jest więcej, wygodny zapis nadal zostaje ten sam, tylko rośnie liczba składników.
W praktyce najważniejsze nie jest więc zapamiętanie jednej „magicznej” wersji wzoru, tylko zrozumienie, że różne zapisy mówią o tym samym bilansie napięć. To prowadzi do najważniejszej części, czyli do znaków, bo tam najczęściej pojawiają się pomyłki.
Jak ustawić znaki, żeby równanie miało sens
Ja zawsze zaczynam od jednego wyboru: ustalam kierunek obchodzenia oczka i nie zmieniam go w trakcie obliczeń. To drobiazg, ale właśnie on robi różnicę między poprawnym równaniem a chaosem. Jeżeli konsekwentnie trzymasz się jednej konwencji, znak dodatni i ujemny przestają być problemem.
Przechodzenie przez źródło
Gdy przechodzę przez źródło napięcia od bieguna ujemnego do dodatniego, zapisuję wzrost napięcia jako dodatni. Gdy idę odwrotnie, wpisuję spadek. W praktyce oznacza to, że źródło może pojawić się w równaniu jako +E albo -E, zależnie od kierunku obiegu.
Przechodzenie przez rezystor
Na rezystorze napięcie zwykle spada w kierunku przepływu prądu, więc najczęściej zapisuję je jako -IR podczas obchodzenia oczka zgodnie z prądem. Jeśli obieg wybierzesz odwrotnie, znaki odwrócą się, ale wynik końcowy pozostanie taki sam, o ile nie pomylisz się po drodze.
Przeczytaj również: Wzór P=U×I - Moc elektryczna bez tajemnic. Sprawdź, jak!
Opór wewnętrzny źródła
W realnych układach źródło nie jest idealne, więc trzeba pamiętać o jego oporze wewnętrznym. Dla praktyki oznacza to dodatkowy spadek napięcia w równaniu. W prostych zadaniach szkolnych często się go pomija, ale w rzeczywistych obwodach z baterią, akumulatorem albo zasilaczem ma on znaczenie i potrafi wyraźnie zmienić wynik.
Najważniejsza zasada brzmi więc bardzo surowo, ale jest skuteczna: jedna konwencja na całe równanie. Właśnie na tym etapie najlepiej widać to na liczbowym przykładzie, bo wtedy znaki przestają być abstrakcyjne.
Przykład obliczeń krok po kroku
Załóżmy prosty obwód: źródło napięcia 12 V oraz dwa rezystory połączone szeregowo, o oporach 2 Ω i 4 Ω. Chcemy obliczyć prąd płynący w obwodzie. To klasyczny przypadek, w którym drugie prawo Kirchhoffa działa bez żadnych sztuczek.
- Wybieram kierunek obiegu oczka.
- Zapisuję wzrost napięcia na źródle: +12 V.
- Spadki napięcia na rezystorach zapisuję jako -2I i -4I.
- Układam równanie: 12 - 2I - 4I = 0.
- Porządkuję wyrażenie: 12 = 6I.
- Wyliczam prąd: I = 2 A.
Teraz można sprawdzić napięcia na poszczególnych elementach. Na rezystorze 2 Ω spadek wynosi U = 2 A × 2 Ω = 4 V, a na rezystorze 4 Ω spadek wynosi 8 V. Razem daje to 12 V, czyli dokładnie tyle, ile dostarcza źródło.
To właśnie jest praktyczny sens drugiego prawa Kirchhoffa: liczby muszą się domknąć. Jeśli się nie domykają, najczęściej problem nie leży w samym prawie, tylko w znakach, kierunku obiegu albo w pominiętym elemencie obwodu. I to prowadzi do pułapek, które najczęściej psują wynik.
Najczęstsze błędy przy liczeniu oczek
Widziałem ten sam schemat pomyłek wielokrotnie: ktoś zna wzór, ale wynik wychodzi absurdalny, bo po drodze coś zostało potraktowane niespójnie. Najczęściej nie chodzi o trudność zadania, tylko o drobny błąd w zapisie.
- Zmiana kierunku obiegu w połowie rachunku - wtedy znaki przestają odpowiadać temu samemu założeniu.
- Mylenie spadku napięcia ze wzrostem - szczególnie na źródle i rezystorze, gdy zapis jest robiony „z głowy”.
- Pominięcie oporu wewnętrznego - w zadaniach szkolnych czasem wolno, ale w praktyce to bywa realny składnik bilansu.
- Łączenie elementów z różnych oczek - drugie prawo Kirchhoffa działa dla jednego zamkniętego obiegu, a nie dla przypadkowej mieszanki fragmentów obwodu.
- Brak sprawdzenia wyniku - jeśli suma napięć nie daje się zbilansować, coś trzeba poprawić, a nie „dopasować” wynik na siłę.
Ja traktuję końcową kontrolę równania jako obowiązkowy etap, nie dodatek. To zwykle oszczędza więcej czasu niż samo liczenie, bo od razu pokazuje, czy przyjęta konwencja znaków była spójna. A jeśli spojrzeć szerzej, ten sam sposób myślenia przydaje się też w praktycznych układach energetycznych.
Dlaczego to prawo jest ważne w praktyce energetycznej
Drugie prawo Kirchhoffa nie jest tylko szkolnym wzorem do zeszytu. W prostych układach z akumulatorem, odbiornikiem, przewodami i zabezpieczeniem pozwala ocenić, skąd biorą się spadki napięcia i czy odbiornik dostanie tyle energii, ile potrzebuje. W instalacjach związanych z fotowoltaiką to naprawdę ma znaczenie, bo napięcie nie znika po drodze samo z siebie - rozkłada się na elementach układu.
| Obszar zastosowania | Po co używa się drugiego prawa Kirchhoffa |
|---|---|
| Układ z baterią i odbiornikiem | Do obliczenia prądu i sprawdzenia, ile napięcia zostaje na odbiorniku. |
| Prosty obwód PV z regulatorem | Do analizy spadków napięcia między źródłem, przewodami i magazynem energii. |
| Długi odcinek przewodu | Do oceny, czy spadek napięcia nie będzie zbyt duży dla danego obciążenia. |
W większych instalacjach sama analiza oczka nie wystarcza, bo dochodzą jeszcze temperatury, charakterystyki źródeł, zmienne obciążenie i elementy sterujące. Ale jako pierwszy krok do zrozumienia, co dzieje się w obwodzie, drugie prawo Kirchhoffa nadal jest jednym z najbardziej użytecznych narzędzi. Z tego właśnie powodu kończę tekst kilkoma regułami, które warto zapamiętać na stałe.
Trzy zasady, które oszczędzają najwięcej pomyłek
Jeśli miałbym zostawić po sobie tylko kilka praktycznych wskazówek, wybrałbym te trzy. Nie są efektowne, ale w rachunkach działają najlepiej.
- Najpierw wybierz kierunek obchodzenia oczka, a dopiero potem zapisuj znaki.
- Nie mieszaj konwencji w jednym równaniu, nawet jeśli inny zapis wydaje się chwilowo wygodniejszy.
- Po obliczeniu zawsze sprawdź bilans napięć, bo to najszybsza kontrola poprawności.
Jeżeli liczysz obwody regularnie, ten schemat naprawdę robi różnicę: mniej zgadywania, mniej chaotycznych przekształceń i dużo większa pewność, że wynik ma sens fizyczny. W praktyce właśnie tak wykorzystuję drugie prawo Kirchhoffa - nie jako definicję do zapamiętania, ale jako prosty sposób na uporządkowanie napięć w każdym zamkniętym oczku.
