W obwodach prądu przemiennego nie cała energia pobierana z sieci wykonuje użyteczną pracę. Część tylko „krąży” między źródłem a odbiornikiem, a właśnie to opisuje współczynnik mocy, znany też jako power factor. Poniżej wyjaśniam, jak go czytać, jak go obliczyć, skąd bierze się jego spadek i co realnie zrobić, żeby prąd nie obciążał instalacji bardziej niż trzeba.

Najważniejsze rzeczy, które warto wiedzieć o współczynniku mocy

  • To stosunek mocy czynnej do pozornej, więc pokazuje, jak skutecznie instalacja wykorzystuje pobór z sieci.
  • Im niższa wartość, tym większy prąd dla tej samej mocy czynnej i większe straty w kablach, transformatorach oraz zabezpieczeniach.
  • W obwodzie sinusoidalnym współczynnik mocy jest równy cos φ, ale przy harmonicznych te pojęcia nie zawsze są identyczne.
  • Niską wartość najczęściej powodują silniki, transformatory, zasilacze impulsowe, falowniki i praca urządzeń na małym obciążeniu.
  • Poprawa zwykle zaczyna się od pomiaru, a dopiero potem od doboru kondensatorów, filtrów albo nastaw falownika.

Co oznacza współczynnik mocy w obwodzie AC

Ja zwykle tłumaczę to bardzo prosto: sieć „widzi” nie tylko to, co naprawdę robi pracę, ale też to, co musi przepchnąć przez przewody, mimo że nie zamienia się w efekt użytkowy. Moc czynna oznaczana jako P to energia, która grzeje, napędza silnik albo ładuje akumulator. Moc pozorna S to całe obciążenie widziane przez źródło zasilania. Współczynnik mocy jest więc po prostu stosunkiem P do S.

W układzie sinusoidalnym wartość ta jest równa cos φ, czyli cosinusowi kąta przesunięcia między napięciem a prądem. Gdy odbiornik jest czysto rezystancyjny, wartość zbliża się do 1. Gdy w grę wchodzi indukcyjność, pojemność albo zniekształcony przebieg prądu, część energii zaczyna „krążyć” zamiast wykonywać pracę. To nie jest to samo co sprawność urządzenia - sprawność mówi o stratach wewnątrz sprzętu, a tutaj patrzymy na relację między siecią a odbiornikiem.

Symbol Znaczenie Jednostka
P moc czynna kW
S moc pozorna kVA
Q moc bierna kvar
φ kąt przesunięcia fazowego rad lub °

Gdy rozdzielę te cztery wielkości, reszta staje się dużo prostsza, bo od razu widać, dlaczego ten parametr przekłada się na prąd, spadki napięcia i obciążenie całej instalacji.

Dlaczego niski współczynnik mocy podnosi koszty

Najważniejsza zasada jest bezlitosna: przy tej samej mocy czynnej niższy współczynnik mocy oznacza wyższy prąd. A wyższy prąd to większe straty I²R, większe nagrzewanie przewodów, mocniejsze obciążenie transformatorów i szybsze zapełnianie „miejsca” w kablach oraz rozdzielnicach. Jeśli prąd wzrośnie o 25 procent, straty cieplne rosną już o 56 procent. To nie jest kosmetyka, tylko realna różnica w eksploatacji.

Przykład z praktyki: instalacja 10 kW, 400 V, 3 fazy. Przy PF = 1 prąd wynosi około 14,4 A. Przy PF = 0,8 rośnie do około 18,0 A. Ta sama moc czynna, ale sieć musi przenieść wyraźnie więcej prądu. W biznesie to potrafi przełożyć się także na rachunek, bo operatorzy sieci dystrybucyjnej w Polsce rozliczają ponadumowny pobór energii biernej, gdy parametry wyjdą poza ustalone granice. Jak podaje TAURON Dystrybucja, przekroczenie ustalonego poziomu energii biernej może oznaczać dodatkowe opłaty w firmie.

W praktyce najmocniej odczuwają to zakłady z silnikami, sprężarkami, wentylatorami, warsztaty, magazyny i obiekty z dużą ilością elektroniki mocy. Jeśli energia bierna jest zbyt duża, sieć traci przepustowość, a napięcie zaczyna zachowywać się mniej stabilnie. Żeby ocenić, czy problem jest rzeczywiście duży, trzeba najpierw umieć go policzyć i dobrze zinterpretować wynik.

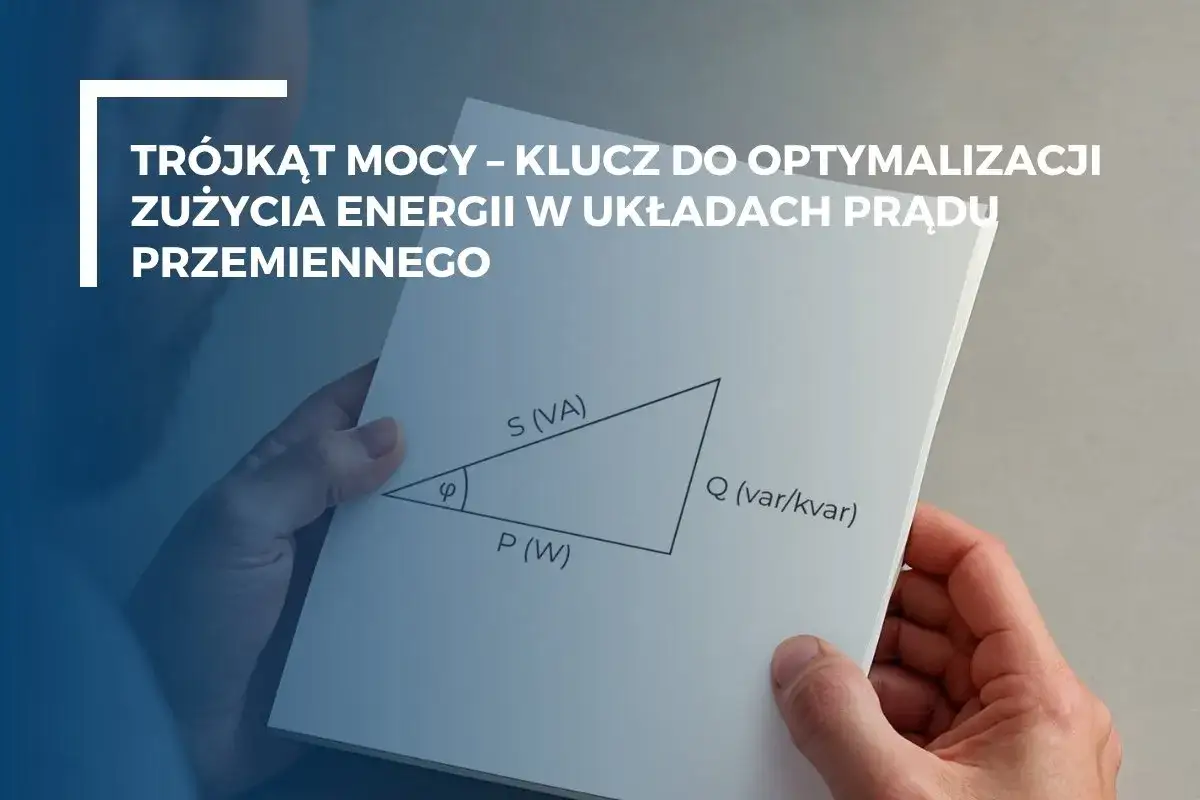

Trójkąt mocy, klucz do optymalizacji zużycia energii w prądzie przemiennym, z oznaczeniami P, Q, S i kątem φ.

Jak obliczyć i odczytać wynik

W prostym, sinusoidalnym układzie wystarczą trzy wielkości: P, S i Q. Zależność jest taka: PF = P / S, a w idealnym przypadku również PF = cos φ. Dla obwodu jednofazowego używa się wzoru P = U × I × cos φ oraz S = U × I. Dla układu trójfazowego przyjmuje się P = √3 × U × I × cos φ i S = √3 × U × I.

To oznacza, że jeśli znam moc czynną i pozorną, mogę od razu policzyć wynik. Gdy odbiornik pobiera 5 kW mocy czynnej i 6,25 kVA mocy pozornej, współczynnik mocy wynosi 0,8. W tym samym układzie sieć obsługuje o 25 procent większy prąd, niż wynikałoby z samej mocy czynnej.

Wielkość Jak ją czytać Co pokazuje
P moc czynna realną pracę użyteczną
S moc pozorna całe obciążenie widziane przez sieć
Q moc bierna energię potrzebną do tworzenia pól magnetycznych i elektrycznych
tg φ stosunek Q do P częsty wskaźnik w rozliczeniach sieciowych

W obiektach z elektroniką mocy trzeba pamiętać o jednym szczególe: przy zniekształconym przebiegu prądu współczynnik mocy i cos φ nie muszą być identyczne. Cos φ opisuje przesunięcie podstawowej harmonicznej, a PF uwzględnia cały prąd, także wpływ harmonicznych. To ważne rozróżnienie, bo prowadzi prosto do pytania, co w ogóle ten wynik obniża.

Co najczęściej obniża współczynnik mocy

Jeśli mam wskazać najczęstsze źródła problemu, zaczynam od urządzeń, które potrzebują pola magnetycznego albo pracują z prostowaniem i przełączaniem prądu. Silniki indukcyjne, pompy, wentylatory, sprężarki, transformatory i dławiki pobierają energię bierną po to, by wytworzyć pole magnetyczne. Z kolei zasilacze impulsowe, ładowarki, LED-y, falowniki i prostowniki wprowadzają harmoniczne, które zniekształcają przebieg prądu.

Źródło problemu Co zwykle widać w instalacji Dlaczego to ma znaczenie
Silniki i transformatory przesunięcie fazowe i wyższa moc bierna rośnie prąd, choć użyteczna moc nie rośnie proporcjonalnie
Zasilacze impulsowe i LED harmoniczne i zniekształcony przebieg PF spada nawet wtedy, gdy cos φ wygląda nieźle
Praca na małym obciążeniu gorszy wynik niż przy obciążeniu znamionowym urządzenie „kręci się”, ale nie pracuje efektywnie
Zbyt mocna kompensacja charakter pojemnościowy napięcie rośnie, a instalacja może stać się niestabilna

Najczęstszy błąd, jaki widzę, to zakładanie, że do każdej instalacji wystarczy dołożyć kondensator. To działa przy prostym obciążeniu indukcyjnym, ale przy dużej liczbie falowników, zasilaczy albo ładowarek może skończyć się rezonansją, przegrzewaniem albo po prostu kiepskim rezultatem. Gdy już wiadomo, z czego bierze się problem, można dobrać rozwiązanie bez strzelania na ślepo.

Jak poprawić współczynnik mocy bez przepłacania

Ja zaczynam od pomiaru profilu obciążenia, a nie od zakupów. Najpierw trzeba wiedzieć, kiedy wynik spada, czy dzieje się to przez całą dobę, czy tylko przy rozruchu, na biegu jałowym albo w godzinach szczytu. Dopiero potem ma sens dobór kompensacji. W praktyce liczy się nie tylko sam wynik, ale też przyczyna jego spadku.

Jeżeli problem wynika głównie z przesunięcia fazowego, zwykle pomaga bateria kondensatorów. Przy zmiennym obciążeniu lepsza bywa bateria automatyczna, która dobiera stopnie do aktualnego poboru. Gdy w instalacji pojawiają się harmoniczne, sama kompensacja pojemnościowa bywa za mało precyzyjna, więc trzeba rozważyć filtr aktywny albo dławiki odstrajające. W sieciach z dużą ilością elektroniki mocy to często najrozsądniejsza droga.

Rozwiązanie Kiedy ma sens Ograniczenie
Bateria kondensatorów stabilne obciążenia indukcyjne nie usuwa harmonicznych
Bateria automatyczna zmienne obciążenie w ciągu dnia wymaga poprawnego doboru stopni
Filtr aktywny dużo falowników, LED-ów, ładowarek i prostowników droższy, ale bardziej precyzyjny
Dławiki odstrajające ochrona przed rezonansją i przeciążeniem kondensatorów trzeba je dobrać do konkretnej sieci

W polskich warunkach warto pilnować jeszcze jednej rzeczy: zbyt mocna kompensacja też szkodzi. Charakter pojemnościowy może podnosić napięcie, a to bywa problematyczne szczególnie tam, gdzie pracują falowniki i wrażliwa automatyka. Dlatego nie dążę do „jak największej” poprawy za wszelką cenę, tylko do stabilnego zakresu, który odpowiada realnemu obciążeniu. To prowadzi do pytania, jak patrzeć na ten parametr w różnych typach instalacji.

Jak patrzę na ten parametr w domu, firmie i instalacji PV

W domu współczynnik mocy zwykle interesuje mnie wtedy, gdy pojawiają się pompa ciepła, ładowarka do auta, rozbudowane LED-y, UPS-y albo tańsze zasilacze. Sam rachunek gospodarstwa domowego rzadko rozlicza energię bierną osobno, ale jakość zasilania nadal ma znaczenie. Jeśli urządzenia pracują nerwowo, rozgrzewają przewody albo wybija zabezpieczenia, warto sprawdzić nie tylko moc, ale też przebieg prądu.

W firmie temat jest już dużo bardziej finansowy. Gdy analizuję halę, warsztat albo magazyn, od razu patrzę na rozkład obciążenia w czasie, rozruchy silników i ewentualne przekroczenia energii biernej. W praktyce to właśnie tu najczęściej pojawiają się dodatkowe opłaty i potrzeba kompensacji. Przy większych obiektach rozsądne jest także monitorowanie tg φ, bo to ten parametr bywa używany w rozliczeniach sieciowych.

W instalacji fotowoltaicznej nie patrzę wyłącznie na moc paneli. Falownik może pracować z regulacją mocy biernej, a źle dobrane nastawy albo źle dobrana kompensacja potrafią podnosić napięcie w punkcie przyłączenia. To ważne zwłaszcza tam, gdzie w jednym obiekcie działają PV, magazyn energii, pompy ciepła i ładowarki EV. Im więcej elektroniki mocy, tym bardziej przydaje się pomiar jakości energii, a nie tylko kontrola kW.

Miejsce Na co patrzę przede wszystkim Dlaczego to ważne
Dom zasilacze, pompa ciepła, EV, LED-y diagnostyka jakości zasilania i obciążenia zabezpieczeń
Firma rachunki za energię bierną, rozruch silników, profil obciążenia koszt i stabilność sieci wewnętrznej
PV nastawy falownika, napięcie, harmoniczne żeby nie pogorszyć warunków pracy sieci i własnej instalacji

Gdy układ ma zmienne źródła i odbiory, jedna uniwersalna recepta zwykle nie działa. Dlatego przed montażem kompensacji sprawdzam jeszcze kilka rzeczy, które pozwalają uniknąć kosztownych błędów.

Na co patrzę przed montażem kompensacji

Przed jakąkolwiek korektą sprawdzam cztery rzeczy: profil obciążenia, poziom harmonicznych, ryzyko przekompensowania i to, czy problem występuje stale, czy tylko w wybranych godzinach. To oszczędza pieniądze, bo zła kompensacja potrafi być tańsza tylko na fakturze zakupu, a droższa w całym cyklu życia instalacji.

  • Zmierz wynik w kilku porach dnia, a nie tylko w jednym punkcie.
  • Sprawdź, czy problem wynika z silników, czy z elektroniki mocy.
  • Oceń, czy kondensatory nie wejdą w konflikt z harmonicznymi.
  • Po wdrożeniu wróć do pomiaru i porównaj temperaturę, prądy oraz rachunki.

Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: współczynnik mocy poprawia się po pomiarze, nie na oko. W dobrze zaprojektowanej instalacji prąd ma płynąć po to, żeby wykonywać pracę, a nie po to, żeby bez sensu grzać kable i dociążać sieć.

FAQ - Najczęstsze pytania

Współczynnik mocy to stosunek mocy czynnej (użytecznej) do mocy pozornej (całkowitej) w obwodzie prądu przemiennego. Pokazuje, jak efektywnie energia jest wykorzystywana przez urządzenia, a jego niska wartość oznacza większe straty i obciążenie instalacji.

Niski współczynnik mocy oznacza, że dla tej samej mocy użytecznej instalacja pobiera większy prąd. Skutkuje to wyższymi stratami energii w przewodach (nagrzewanie), większym obciążeniem transformatorów i potencjalnymi dodatkowymi opłatami za energię bierną od operatora sieci.

Niski współczynnik mocy powodują silniki indukcyjne, transformatory, dławiki (pobór mocy biernej indukcyjnej), a także zasilacze impulsowe, falowniki, ładowarki i oświetlenie LED (generowanie harmonicznych). Praca urządzeń na małym obciążeniu również pogarsza ten parametr.

Poprawa współczynnika mocy zaczyna się od pomiarów, które określą przyczynę spadku. Najczęściej stosuje się baterie kondensatorów (do kompensacji mocy biernej indukcyjnej) lub filtry aktywne/dławiki odstrajające (do eliminacji harmonicznych). Ważny jest odpowiedni dobór rozwiązania do specyfiki obciążenia.

Tak, zbyt mocna kompensacja, prowadząca do charakteru pojemnościowego, może być szkodliwa. Może powodować wzrost napięcia w instalacji, co jest niekorzystne dla urządzeń elektronicznych i może prowadzić do niestabilności sieci. Optymalny współczynnik mocy powinien być bliski 1, ale bez przekompensowania.
