Bezpieczniki są jednym z tych elementów instalacji, o których zwykle przypomina sobie dopiero wtedy, gdy coś przestaje działać. Ten opis bezpieczników pokazuje, jak odróżnić wkładkę topikową od wyłącznika nadprądowego, jak czytać oznaczenia oraz kiedy zabezpieczenie trzeba dobierać pod obciążenie, a kiedy pod napięcie i rodzaj obwodu. Dorzucam też praktyczne wskazówki dla instalacji domowych i fotowoltaicznych, bo tam błędy kosztują najwięcej.
Najważniejsze informacje o bezpiecznikach w instalacji
- Bezpiecznik ma przerwać obwód, zanim przewód lub urządzenie przegrzeje się do niebezpiecznego poziomu.
- Najczęściej spotkasz wkładki gG/gL, aM, NH, cylindryczne oraz bezpieczniki PV do obwodów DC.
- Do obwodu liczy się nie tylko amperaż, ale też napięcie znamionowe, zdolność wyłączania i zgodność z podstawą.
- Wyłącznik nadprądowy jest wygodniejszy w domu, ale bezpiecznik nadal ma przewagę w wielu układach przemysłowych i PV.
- Jeśli bezpiecznik przepala się ponownie, zwykle nie jest to „zły wkład”, tylko objaw przeciążenia albo usterki.
Co właściwie robi bezpiecznik w instalacji
Gdy patrzę na bezpiecznik w rozdzielnicy, nie traktuję go jak drobnego dodatku, tylko jak element, który ma uratować przewody, osprzęt i całą instalację przed skutkami zbyt dużego prądu. Jego zadanie jest proste: przerwać obwód zanim temperatura i energia zwarcia przekroczą bezpieczny poziom. W praktyce chroni przed przeciążeniem, zwarciem i lawiną uszkodzeń, które często zaczynają się od jednego przegrzanego zacisku albo uszkodzonego urządzenia.
Ważna rzecz, o której wiele osób zapomina: bezpiecznik nie chroni „dla zasady”, tylko dlatego, że instalacja ma konkretne ograniczenia termiczne. Jeżeli wkładka zadziała kilka razy w krótkim czasie, nie chodzi o pecha, ale o sygnał, że obwód jest źle dobrany albo gdzieś pojawiła się awaria. To właśnie odróżnia sensowną ochronę od przypadkowej wymiany elementu na większy amperaż. Żeby to miało sens, trzeba jeszcze zrozumieć, co dzieje się w samej wkładce, gdy prąd rośnie za bardzo.
Jak wkładka topikowa przerywa obwód
Wkładka topikowa działa prosto, ale nie banalnie. W jej wnętrzu znajduje się element topikowy, który nagrzewa się wraz ze wzrostem prądu, a przy przekroczeniu granicy ulega stopieniu i przerywa tor prądowy. Im większy nadprąd, tym szybciej to następuje. Przy niewielkim przeciążeniu zadziała po pewnym czasie, przy zwarciu reakcja jest niemal natychmiastowa.
To właśnie dlatego bezpiecznika nie dobiera się „na oko”. Liczy się charakterystyka czasowo-prądowa, czyli zależność między wartością prądu a czasem zadziałania. W praktyce ważny jest też parametr I²t, który opisuje energię cieplną, jaką wkładka przepuści zanim wyłączy obwód. Im niższy ten parametr, tym lepiej dla kabla i podłączonych urządzeń. W bardziej zaawansowanych konstrukcjach łuk elektryczny gaszony jest wewnątrz obudowy, co podnosi zdolność wyłączania i poprawia bezpieczeństwo. Z tego powodu jeden bezpiecznik może świetnie pasować do prostego obwodu, a inny do silnika, rozdzielnicy lub instalacji PV.
Jeśli mam sprowadzić to do jednego zdania, to bezpiecznik reaguje nie na sam fakt przepływu prądu, ale na połączenie jego wartości i czasu trwania. To prowadzi wprost do pytania, jakie typy wkładek spotyka się najczęściej i gdzie naprawdę mają sens.
Jakie rodzaje bezpieczników spotykam najczęściej
W praktyce nie ma jednego uniwersalnego bezpiecznika. Inny model wybiera się do zwykłych obwodów, inny do silników, a jeszcze inny do fotowoltaiki. Warto znać podstawowe oznaczenia, bo one mówią więcej niż sam wygląd wkładki.
| Typ | Gdzie go spotykam | Co go wyróżnia |
|---|---|---|
| gG/gL | Obwody ogólne, zasilanie kabli, rozdzielnice pomocnicze | Uniwersalna ochrona przed przeciążeniem i zwarciem; w wersjach cylindrycznych spotyka się rozmiary 8x31, 10x38, 14x51 i 22x58 mm oraz prądy od 0,25 do 125 A. |
| aM | Silniki i napędy | Chroni głównie przed zwarciem, a przeciążenie zwykle przejmuje przekaźnik termiczny; to ważne przy rozruchu z dużym prądem. |
| NH | Rozdzielnice główne, złącza, przemysł | Wkładka do większych prądów i wysokiej zdolności wyłączania, często z wskaźnikiem zadziałania lub wybijakiem. |
| gPV | Łańcuchy fotowoltaiczne i rozdzielnice DC | Przystosowany do napięć 1000/1500 V DC; w PV spotyka się m.in. wkładki 14x65 mm 3,5-32 A oraz większe NH 32-400 A. |
To, co w domu bywa skromną „eską”, w przemyśle i PV jest już elementem dobrze dopasowanym do charakteru obciążenia. I właśnie tu zaczyna się najczęstsze nieporozumienie: bezpiecznik nie jest zamiennikiem każdego innego aparatu ochronnego.

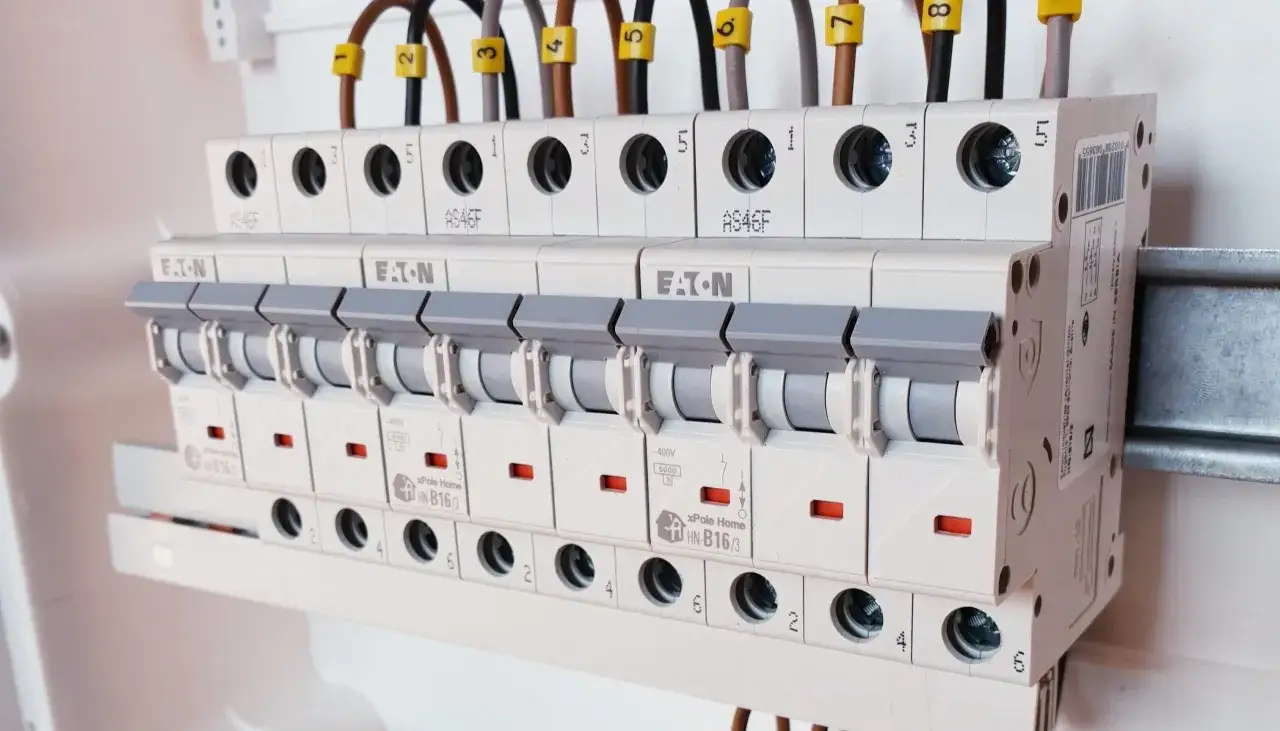

Bezpiecznik czy wyłącznik nadprądowy
W domu częściej widzę wyłącznik nadprądowy, bo po zadziałaniu wystarczy go ponownie załączyć. Bezpiecznik wymaga wymiany wkładki, ale w zamian bywa prostszy, bardziej przewidywalny i bardzo skuteczny przy zwarciach. Właśnie dlatego w wielu układach przemysłowych, złączach i instalacjach PV nadal ma pełne uzasadnienie.
| Cecha | Bezpiecznik | Wyłącznik nadprądowy |
|---|---|---|
| Po zadziałaniu | Trzeba wymienić wkładkę | Wystarczy ponownie załączyć po usunięciu przyczyny |
| Obsługa | Mniej wygodna, ale bardzo prosta konstrukcyjnie | Bardziej wygodny w codziennym użytkowaniu |
| Zdolność wyłączania | W wielu zastosowaniach bardzo wysoka | Zależy od modelu i parametrów aparatu |
| Typowe zastosowanie | Przemysł, PV, złącza, większe prądy, selektywność | Mieszkania, biura, typowe obwody 230 V |
| Co jest ważne przy doborze | Napięcie, prąd, charakterystyka, oprawa | Charakterystyka, zdolność zwarciowa, selektywność |
Ja nie patrzę na to w kategoriach „lepszy” albo „gorszy”. Patrzę na warunki pracy. Jeśli obwód wymaga szybkiej, pewnej ochrony i dużej zdolności wyłączania, bezpiecznik nadal wygrywa. Jeśli ważna jest codzienna wygoda i szybki restart, przewagę ma wyłącznik nadprądowy. Następny krok to umiejętność odczytania oznaczeń, bo bez tego łatwo pomylić elementy, które na pierwszy rzut oka wyglądają podobnie.

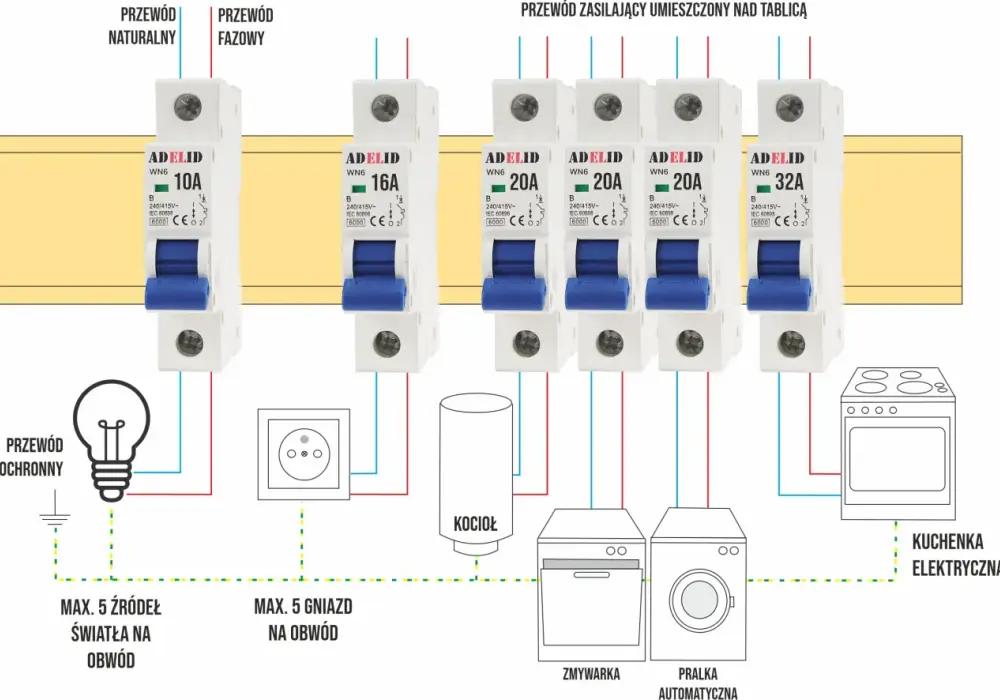

Jak czytać oznaczenia i dobrać właściwy element
Na obudowie wkładki albo oprawy zwykle widzę kilka kluczowych informacji i żadnej z nich nie ignoruję. Prąd znamionowy mówi, przy jakim obciążeniu element ma pracować w normalnych warunkach. Napięcie znamionowe musi pasować do rodzaju obwodu, bo inaczej ochrona może działać nieprawidłowo. Z kolei oznaczenie charakterystyki, na przykład gG, aM albo gPV, pokazuje, do czego ta wkładka została zaprojektowana.
- In oznacza prąd znamionowy w amperach.
- Ue wskazuje napięcie znamionowe, osobno dla AC i DC.
- kA informuje o zdolności wyłączania, czyli o tym, jaki prąd zwarciowy wkładka może bezpiecznie przerwać.
- Rozmiar typu 10x38, 14x51, 22x58 albo NH musi pasować do podstawy.
- Wskaźnik albo wybijak ułatwia szybkie znalezienie zadziałanej wkładki.
W praktyce nie wystarczy zgadnąć, że „to pewnie 16 A”. Ja zawsze sprawdzam komplet danych, bo dwie wkładki o tym samym prądzie znamionowym mogą pracować w zupełnie innych warunkach. Jedna nadaje się do prostego obwodu pomocniczego, druga do układu DC o wysokim napięciu. Taki szczegół robi różnicę między ochroną a pozornym bezpieczeństwem. W instalacjach fotowoltaicznych to rozróżnienie jest jeszcze ważniejsze.
Dlaczego w fotowoltaice dobór jest ostrzejszy
W instalacjach PV bezpiecznik pracuje w trudniejszym środowisku niż w typowym obwodzie domowym. Dochodzi prąd stały, wyższe napięcia, ryzyko prądów wstecznych między równoległymi stringami i potrzeba skutecznego gaszenia łuku. Dlatego zwykła wkładka „od czegoś podobnego” nie jest dobrym pomysłem. W obwodach PV liczy się nie tylko amperaż, ale też to, czy element jest przeznaczony do 1000 lub 1500 V DC.
W praktyce spotykam kilka typowych zakresów: małe wkładki cylindryczne 14x65 mm w przedziale około 3,5-32 A oraz większe wkładki NH dla stron zbiorczych, często w zakresie 32-400 A i do 1000 V DC. To nie są przypadkowe liczby, tylko zakresy wynikające z pracy stringów, sumatorów i rozłączników DC. Przy większej liczbie równoległych gałęzi bezpiecznik ma chronić przed prądem wstecznym płynącym z innych łańcuchów, a nie tylko przed „zwykłym przeciążeniem”.
Jeśli projekt jest prosty, układ zabezpieczeń też bywa prostszy, ale nadal trzeba uwzględnić napięcie, Isc, liczbę stringów i temperaturę pracy. Właśnie dlatego w PV dobór robi się dokładniej niż w większości obwodów AC. A skoro już mowa o doborze, warto od razu wskazać błędy, które widuję najczęściej i które naprawdę potrafią zniszczyć całą ideę ochrony.
Najczęstsze błędy przy wymianie i eksploatacji
- Podnoszenie amperażu „żeby nie wybijało” - przewód może się przegrzać, a ochrona przestaje działać tak, jak powinna.
- Wkładka AC w obwodzie DC - łuk może nie zostać skutecznie wygaszony.
- Dopasowanie tylko po rozmiarze - fizyczna zgodność nie oznacza zgodności elektrycznej.
- Ignorowanie nadpalonych styków lub luźnych zacisków - nawet poprawna wkładka nie uratuje przegrzanej podstawy.
- Powtarzająca się awaria bez diagnostyki - to zwykle objaw przeciążenia, zwarcia albo uszkodzonego odbiornika.
- Mostkowanie drutem lub przypadkowym przewodem - to nie naprawa, tylko wyłączenie ochrony z obwodu.
Jeśli mam zostawić jedną zasadę, to taką: bezpiecznik wymienia się po przyczynie, a nie po objawie. Sama wkładka bardzo rzadko jest problemem samym w sobie. Dużo częściej pokazuje, że instalacja, urządzenie albo sposób użytkowania wymagają korekty. To prowadzi mnie do ostatniej, bardzo praktycznej rzeczy: co sprawdzam, zanim wrócę do zasilania.
Co sprawdzam, zanim wrócę do zasilania
- Czy obwód został odłączony i mam pewność, że jest beznapięciowy.
- Czy nowa wkładka ma ten sam prąd znamionowy, tę samą charakterystykę i właściwe napięcie pracy.
- Czy podstawa, zaciski i obudowa nie mają śladów przegrzania, przypaleń albo nadtopień.
- Czy po ponownym załączeniu obwód pracuje stabilnie, bez zapachu izolacji i nietypowego nagrzewania.
W instalacjach elektrycznych wygrywa nie największy amperaż, tylko dobre dopasowanie zabezpieczenia do przewodu, obciążenia i środowiska pracy. Jeśli bezpiecznik przepala się ponownie, traktuję to jako sygnał diagnostyczny, a nie zachętę do „mocniejszej” wkładki. To najprostszy sposób, żeby ochrona naprawdę chroniła, zamiast tylko wyglądać na sprawną.
