Elementy indukcyjne są jednymi z tych podzespołów, które wyglądają niepozornie, a decydują o stabilności zasilania, zakłóceniach i sprawności całego układu. W elektronice i instalacjach OZE pracują w przetwornicach, filtrach EMI, zasilaczach impulsowych i falownikach, czyli wszędzie tam, gdzie prąd nie płynie idealnie równo. W tym tekście wyjaśniam, jak działa dławik, gdzie ma sens, jak czytać jego parametry i na co uważać przy doborze.
Najważniejsze rzeczy, które warto zapamiętać
- Element indukcyjny magazynuje energię w polu magnetycznym i przeciwdziała nagłym zmianom prądu.
- W układach impulsowych ogranicza tętnienia i odszumia sygnał, ale nie zastępuje dobrego projektu całego toru mocy.
- Najważniejsze parametry to indukcyjność, prąd nasycenia, prąd RMS, rezystancja uzwojenia i częstotliwość pracy.
- W fotowoltaice i zasilaczach OZE szczególnie ważne są straty, temperatura i emisja zakłóceń.
- Dobór „na oko” kończy się zwykle grzaniem, brzęczeniem albo spadkiem sprawności.

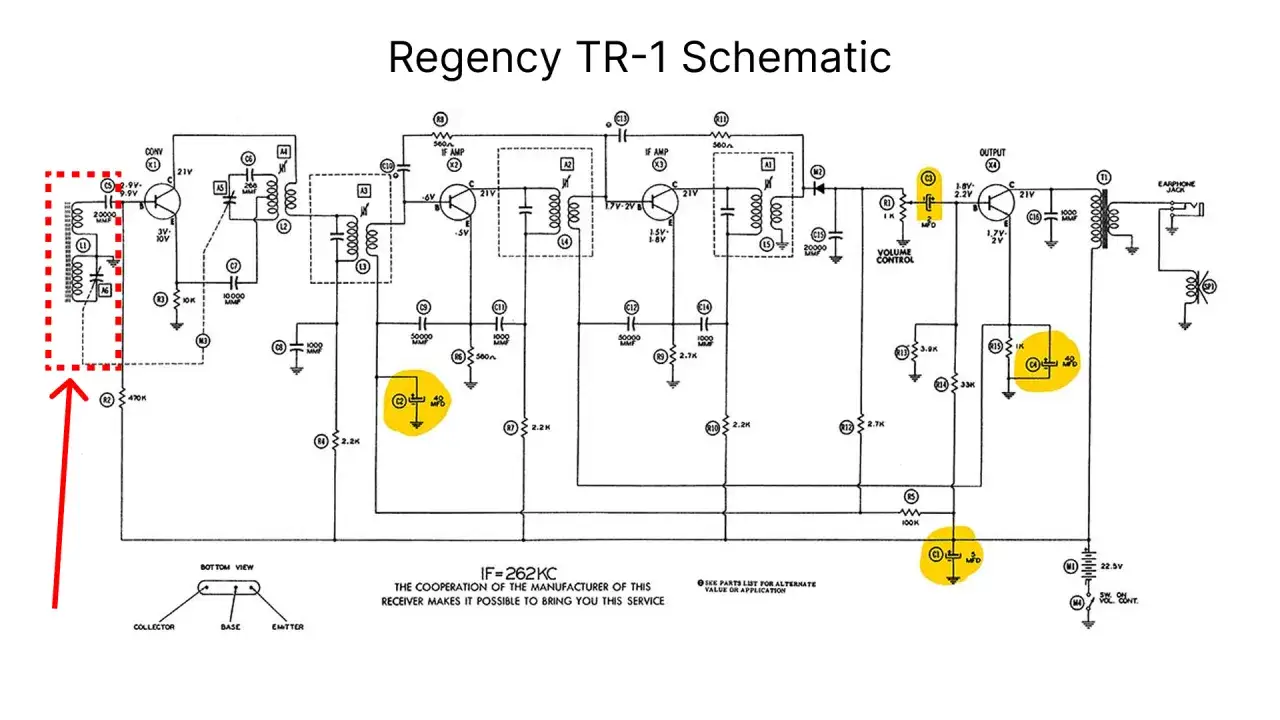

Jak działa dławik i dlaczego magazynuje energię w polu magnetycznym
Najprościej: gdy prąd płynie przez zwoje przewodnika, wokół nich powstaje pole magnetyczne. Gdy prąd rośnie, element przeciwdziała tej zmianie; gdy maleje, oddaje wcześniej zmagazynowaną energię. Właśnie dlatego energia nie znika tu jak w rezystorze, tylko chwilowo przechodzi do pola magnetycznego, a potem wraca do obwodu. Dla porządku warto pamiętać o zależności E = 1/2 L I² — energia rośnie z indukcyjnością i z kwadratem prądu.
W praktyce patrzę na to tak: im większa indukcyjność, tym silniej układ opiera się zmianom prądu. To oznacza mniejsze tętnienia, wolniejszą odpowiedź prądową i lepszą kontrolę nad zakłóceniami. W przetwornicach impulsowych ta cecha jest bezcenna, bo pozwala zamienić „poszarpany” prąd z przełączania tranzystorów na coś, co da się sensownie wykorzystać.
Warto rozróżnić dwa pojęcia. Indukcyjność to parametr, a sama cewka jest fizycznym elementem, który ten parametr realizuje. Rdzeń ferrytowy, proszkowy albo powietrzny zmienia to, jak układ zachowuje się przy różnych częstotliwościach, temperaturze i obciążeniu. To właśnie tam zaczynają się praktyczne kompromisy. Kiedy już wiadomo, jak to działa, najważniejsze staje się pytanie, gdzie taki element daje realną korzyść.
Gdzie pracuje najczęściej w elektronice i energetyce
Najwięcej sensu ma tam, gdzie układ przełącza energię szybko i z punktu widzenia przebiegu prądu dość gwałtownie. W praktyce spotykam go w zasilaczach impulsowych, ładowarkach, przetwornicach step-down i step-up, driverach LED, układach PFC oraz w falownikach fotowoltaicznych i bateryjnych. Każde z tych zastosowań wymaga trochę innego kompromisu między sprawnością, emisją zakłóceń a rozmiarem.
| Zastosowanie | Co robi | Co się stanie, jeśli jest źle dobrany |
|---|---|---|
| Przetwornica buck | Wygładza prąd wyjściowy i ogranicza tętnienia | Większy ripple, gorsza sprawność, większe nagrzewanie kondensatorów |
| Filtr EMI | Tłumi zakłócenia przewodzone i odsprzęga tor zasilania | Urządzenie może nie przejść pomiarów EMC albo samodzielnie zakłócać inne układy |
| Układ PFC i boost | Magazynuje energię między impulsami przełączania | Nasycenie rdzenia, wzrost temperatury i zniekształcenie prądu wejściowego |
| Falownik PV i filtr LCL | Ogranicza harmoniczne i wygładza prąd oddawany do sieci | Większe zakłócenia, trudniejsza zgodność z wymaganiami EMC i gorsza kultura pracy |
Różne zastosowania oznaczają też różne konstrukcje, więc kolejnym krokiem jest wybór rdzenia i geometrii. Tu nie ma jednego uniwersalnego wariantu, a dobry projekt zaczyna się właśnie od materiału.
Jakie są rodzaje i czym różnią się materiały rdzenia
Nie ma jednego rozwiązania, które sprawdza się wszędzie. Wybór zależy od częstotliwości pracy, prądu stałego, dopuszczalnych strat i miejsca na płytce. Gdy projektuję zasilanie, zaczynam właśnie od materiału rdzenia, bo on często przesądza, czy układ będzie chłodny i cichy, czy zacznie się grzać i piszczeć.
| Typ | Zalety | Ograniczenia | Gdzie ma sens |
|---|---|---|---|
| Ferrytowy | Niskie straty przy wyższych częstotliwościach, dobra sprawność | Łatwiej wchodzi w nasycenie przy dużym prądzie stałym | Przetwornice impulsowe, zasilacze, filtry wysokiej częstotliwości |
| Proszkowy żelazny | Dobrze znosi składową DC i większą energię | Zwykle ma większe straty przy wyższych częstotliwościach | Układy mocy, PFC, dławiki o dużym prądzie |
| Powietrzny | Brak nasycenia rdzenia i liniowe zachowanie | Większy rozmiar i słabsza koncentracja pola | Obwody rezonansowe, wybrane filtry, układy RF |
| Toroidalny | Małe pole rozproszenia i dobra kontrola zakłóceń | Trudniejszy montaż i serwis | Filtry, układy, w których EMI ma znaczenie krytyczne |
W praktyce materiał rdzenia dobiera się razem z częstotliwością przełączania i oczekiwanym prądem. To właśnie ten zestaw decyduje, czy element będzie pracował w komfortowym zakresie, czy zbliży się do granicy nasycenia. A gdy już rozumiesz konstrukcję, trzeba jeszcze dobrze odczytać kartę katalogową.
Jak czytać kartę katalogową bez pomyłek
W kartach katalogowych najłatwiej skupić się na samej indukcyjności, a to za mało. Dla praktycznego doboru ważne są jeszcze trzy rzeczy: jak element zachowuje się przy prądzie stałym, ile ciepła oddaje i w jakiej częstotliwości nadal pracuje przewidywalnie.
| Parametr | Co oznacza | Na co patrzeć w praktyce |
|---|---|---|
| Indukcyjność L | Określa, jak mocno element tłumi zmiany prądu i ile energii może zgromadzić | Dobierz do tętnień, a nie do „ładnej” liczby w katalogu |
| Prąd nasycenia Isat | Po tym poziomie rdzeń zaczyna tracić właściwości magnetyczne | Zostaw zapas 20-30% ponad maksymalny prąd pracy |
| Prąd RMS | Pokazuje, ile ciepła element może rozproszyć bez przegrzania | Ma duże znaczenie w małych obudowach i gęstych układach |
| DCR | Rezystancja uzwojenia | Im niższa, tym mniejsze straty I²R i mniej grzania |
| SRF | Częstotliwość samorezonansu | Powyżej tej wartości element przestaje zachowywać się jak „czysta” indukcyjność |
| Tolerancja | Rozrzut między sztukami | Ważna w filtrach i obwodach strojonch, mniej krytyczna w prostych torach mocy |
Jeśli pracujesz z przetwornicą impulsową w zakresie kilkuset kHz, zwykle patrzę na wartości od kilku do kilkudziesięciu µH; w filtrach sieciowych i PFC częściej wchodzą w grę setki µH albo milihenry. To nie jest sztywna reguła, ale dobry punkt startu, bo zbyt mała indukcyjność podnosi ripple, a zbyt duża spowalnia reakcję i powiększa element. Sama karta katalogowa nie wystarczy jednak wtedy, gdy trzeba dobrać element do konkretnego układu.
Jak dobrać właściwy model do przetwornicy, filtra lub falownika
Dobór robię zawsze od funkcji, nie od katalogu. Najpierw odpowiadam sobie na pytanie, czy element ma magazynować energię w torze mocy, czy tylko tłumić zakłócenia. To dwa różne zadania, choć na płytce obok siebie wyglądają podobnie.
- Określ częstotliwość przełączania i maksymalny prąd roboczy.
- Policz dopuszczalne tętnienia prądu. W wielu układach celuje się w 20-40% prądu średniego, ale zależy to od topologii.
- Sprawdź zapas prądu nasycenia i temperatury. Dla pracy ciągłej zostaw margines, bo rozgrzanie rdzenia zmienia parametry.
- Dobierz DCR do strat, które akceptujesz. Przy dużych prądach nawet kilka miliomów robi różnicę.
- Zweryfikuj wymiary, sposób montażu i hałas. W urządzeniach PV i zasilaczach ciche brzęczenie bywa ważniejsze, niż wygląda na papierze.
Przy falownikach i układach PV patrzę jeszcze na jeden detal: odporność na długotrwałe obciążenie w podwyższonej temperaturze. Element, który pracuje stabilnie przez kilka minut na stole, nie zawsze utrzyma parametry po zamknięciu w obudowie i po kilku godzinach nagrzewania. Jeżeli tu popełni się błąd, problem nie pojawi się od razu, tylko pod obciążeniem albo po czasie.
Najczęstsze błędy przy wymianie i projektowaniu
To sekcja, którą zwykle czytam najdokładniej, bo właśnie tu widać różnicę między teorią a praktyką serwisową. Ten sam element może działać poprawnie na stole, a w urządzeniu po godzinie pracy już nie.
- Dobór tylko po indukcyjności. Dwa elementy 47 µH mogą zachowywać się skrajnie różnie przy tym samym prądzie.
- Ignorowanie nasycenia rdzenia. Gdy rdzeń wejdzie w nasycenie, filtr przestaje filtrować, a prąd rośnie szybciej, niż zakłada projekt.
- Za wysoki DCR. Straty rosną wtedy z kwadratem prądu i zamieniają się w ciepło.
- Za mały margines temperaturowy. W obudowie zamkniętej temperatura potrafi być o kilkanaście stopni wyższa niż w pomiarze laboratoryjnym.
- Zła topologia prowadzenia ścieżek. Nawet dobry element nie zadziała dobrze, jeśli pętla prądowa jest zbyt duża.
- Pomijanie hałasu mechanicznego. Przy wyższych obciążeniach zdarzają się drgania uzwojeń i słyszalne piszczenie.
Wymieniając element w gotowym urządzeniu, nie biorę pierwszego „pasującego” odpowiednika z tej samej wartości µH. Sprawdzam prąd, częstotliwość, obudowę i sposób chłodzenia, bo właśnie tam najczęściej kryje się różnica między naprawą a powrotem usterki. To szczególnie ważne w OZE, gdzie układ pracuje długo, pod zmiennym obciążeniem i w podwyższonej temperaturze.
W instalacjach OZE liczy się cały układ, nie sam element
W systemach fotowoltaicznych, magazynach energii i falownikach ten komponent poprawia nie tylko sprawność, ale też kulturę pracy całego toru mocy. Zmniejsza tętnienia, pomaga ograniczyć emisję zakłóceń i odciąża tranzystory przełączające. To realna korzyść, bo każdy wat straty mniej to mniej ciepła, a każdy poziom zakłóceń mniej to łatwiejsze spełnienie wymagań EMC.
Jednocześnie uczciwie powiem: sam element nie naprawi źle zaprojektowanego układu. Jeśli problemem są kiepskie kondensatory, nieprzemyślany layout PCB, zbyt agresywne sterowanie bramką albo zły algorytm regulacji, wymiana cewki da co najwyżej częściową poprawę. W praktyce najlepsze efekty daje dopiero patrzenie na cały tor energii jako na jeden system.
Jeżeli miałbym zostawić jedną myśl, to tę: w elektronice mocy ten niepozorny podzespół rzadko jest ozdobą schematu, a bardzo często jest miejscem, w którym decyduje się sprawność, temperatura i trwałość urządzenia. I właśnie dlatego warto dobierać go spokojnie, na podstawie parametrów pracy, a nie samego symbolu w projekcie.
