Elektromagnes jest jednym z tych elementów, które wyglądają niepozornie, a w praktyce uruchamiają całe mechanizmy: od przekaźników i zaworów po blokady, siłowniki i aparaturę łączeniową. W tym tekście wyjaśniam, jak działa taki układ, z czego się składa, od czego zależy jego siła i na co zwrócić uwagę, żeby nie przegrzać cewki albo nie uszkodzić sterownika. Dorzucam też praktyczne przykłady z elektroniki i automatyki, bo właśnie tam temat robi się naprawdę użyteczny.
Najkrótsza droga do zrozumienia działania i doboru tego układu
- Prąd płynący przez cewkę tworzy pole magnetyczne, a rdzeń je wzmacnia i porządkuje.
- Liczba zwojów, natężenie prądu, materiał rdzenia i szczelina powietrzna decydują o sile działania.
- W elektronice i automatyce taki element spotkasz przede wszystkim w przekaźnikach, stycznikach, zaworach i zamkach.
- Najczęstsze problemy to grzanie, brak zabezpieczenia przed przepięciem i zbyt słaby dobór zasilania.
- Do pracy ciągłej trzeba sprawdzić cykl pracy, a przy sterowaniu DC zastosować element gaszący przepięcie.

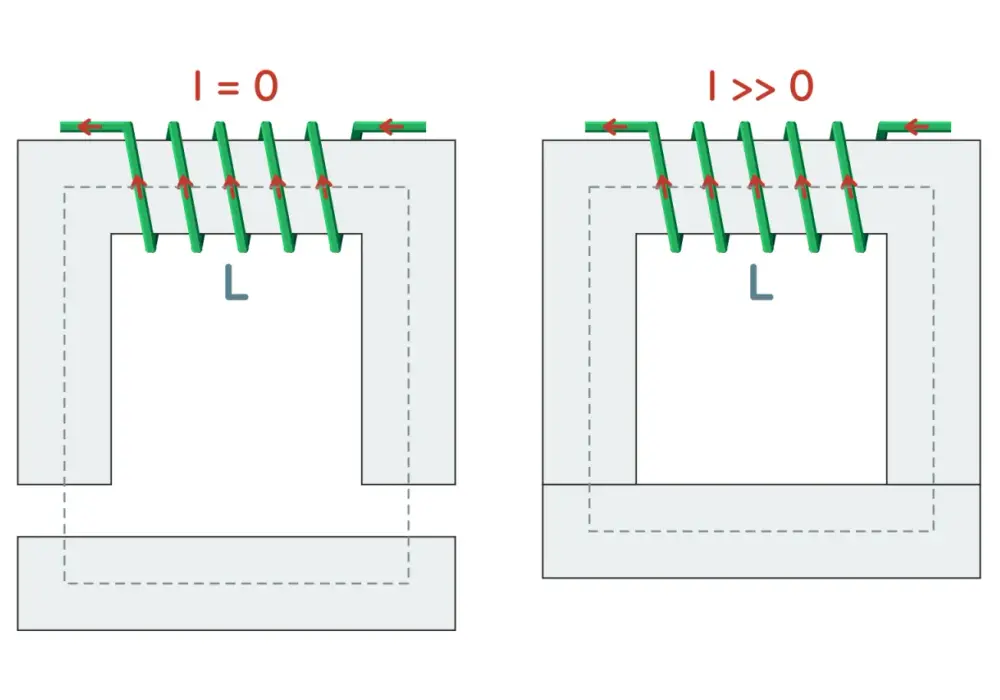

Jak działa cewka z rdzeniem i skąd bierze się siła
To układ aktywny: pole magnetyczne pojawia się dopiero wtedy, gdy płynie prąd. Drut nawinięty w wiele zwojów kumuluje efekt pojedynczego przewodnika, a ferromagnetyczny rdzeń prowadzi strumień tak, by jak najmniej energii uciekało na boki.
W praktyce siła nie rośnie liniowo bez końca. Pomagają większy prąd, większa liczba zwojów i lepszy materiał rdzenia, ale po drodze pojawia się nasycenie magnetyczne i coraz mocniejsze grzanie. Dlatego czasem dodatkowe zasilanie daje już niewielki zysk, a problemów termicznych przybywa szybciej niż realnej użytecznej siły.
| Czynnik | Co robi | Skutek praktyczny |
|---|---|---|
| Liczba zwojów | Zwiększa pole wokół rdzenia | Większa siła, ale też wyższa rezystancja uzwojenia |
| Natężenie prądu | Bezpośrednio wzmacnia działanie | Lepszy uciąg, ale większe grzanie |
| Materiał rdzenia | Koncentruje strumień magnetyczny | Mniej strat niż w samej cewce bez rdzenia |
| Szczelina powietrzna | Osłabia obwód magnetyczny | Nawet 1 mm przerwy potrafi wyraźnie zmniejszyć siłę |
Najprościej zapamiętać jedno: im mniejsza szczelina powietrzna i im lepsza droga dla strumienia, tym większy efekt mechaniczny. To prowadzi prosto do budowy samego układu, bo właśnie tam widać, gdzie energia jest wzmacniana, a gdzie tracona.
Jak jest zbudowany układ i dlaczego szczelina powietrzna ma znaczenie
W wersji podstawowej masz trzy rzeczy: cewkę, rdzeń i element ruchomy, czyli zworę. Do tego dochodzi izolacja, obudowa i często prosty sterownik, który ogranicza przepięcia przy wyłączaniu. W praktyce to detale konstrukcyjne decydują o tym, czy układ zadziała pewnie, czy tylko przez chwilę.
| Element | Rola | Na co zwrócić uwagę |
|---|---|---|
| Cewka | Wytwarza pole magnetyczne | Liczy się średnica drutu, liczba zwojów i rezystancja |
| Rdzeń | Wzmacnia i prowadzi strumień | Najlepiej sprawdza się materiał ferromagnetyczny |
| Zwora | Przemieszcza się pod wpływem siły przyciągania | Im lepsze spasowanie, tym mniej strat i większa powtarzalność |
| Obudowa i izolacja | Chronią uzwojenie i stabilizują pracę | Istotne są temperatura, drgania i wilgoć |
Najbardziej niedoceniana jest szczelina powietrzna. Nawet niewielki odstęp między rdzeniem a zworą potrafi mocno osłabić przyciąganie, dlatego w precyzyjnych mechanizmach dba się o dokładność montażu i sztywność obudowy. Jeśli element ma pracować w wibracjach, luz konstrukcyjny szybko zamienia się w stratę siły.
W instalacjach zasilanych z energii odnawialnej czy z akumulatorów szczególnie ważne jest też to, że układ nie powinien marnować prądu w sposób ciągły, jeśli ma tylko chwilowo wykonać ruch. Stąd już krok do pytania, gdzie taki mechanizm naprawdę się przydaje.
Gdzie spotkasz go w elektronice i automatyce
Najczęściej trafia do urządzeń, które muszą zamienić sygnał elektryczny w ruch albo w szybkie przełączenie obwodu. W elektronice użytkowej i przemysłowej chodzi zwykle o małe siły, ale o dużą powtarzalność i niezawodność.
- Przekaźniki i styczniki - cewka uruchamia zestyk, a obwód sterujący może być odseparowany od obwodu mocy.
- Elektrozawory - pole otwiera lub zamyka przepływ cieczy i gazu, np. w automatyce chłodzenia i instalacjach procesowych.
- Zamki, blokady i rygielki - liczy się szybka reakcja i pewne zwolnienie po odcięciu zasilania.
- Separatory i podnośniki metalu - rozwiązanie użyteczne tam, gdzie trzeba chwycić element, a potem go natychmiast puścić.
- Układy energetyczne - w sterowaniu stycznikami, zabezpieczeniach i automatyce magazynów energii, gdzie liczy się pewne załączanie oraz odporność na warunki pracy.
W systemach PV i bateryjnych szczególnie ważne jest to, że często pracuje się na wyższych prądach stałych. To oznacza, że sam sygnał sterujący może być niewielki, ale aparat wykonawczy musi mieć sensowny zapas, bo gaszenie łuku i utrzymanie bezpieczeństwa są tu trudniejsze niż w prostych układach niskoprądowych. Z tego powodu dobór parametrów nie kończy się na samym napięciu znamionowym.
Jak dobrać parametry, żeby układ działał pewnie, a nie tylko na stole
Ja najpierw sprawdzam trzy rzeczy: napięcie zasilania, pobór prądu i cykl pracy. Jeśli producent podaje na przykład 10% ED, to znaczy, że element nie jest przeznaczony do ciągłego trzymania pod napięciem; przy pracy stałej trzeba przewymiarować układ albo zadbać o chłodzenie. Przy 100% ED projekt ma większą szansę na bezpieczną, długą pracę.
Potem patrzę na sposób sterowania. Dla wersji DC zazwyczaj stosuje się tranzystor lub MOSFET oraz diodę gaszącą przepięcie. To drobiazg, który ratuje elektronikę przed krótkim, ale wysokim impulsem napięcia pojawiającym się w chwili wyłączania. W wersjach AC zamiast diody częściej używa się warystora albo układu RC.
| Co sprawdzić | Dlaczego to ważne | Praktyczny efekt |
|---|---|---|
| Napięcie znamionowe | Za niskie daje słaby ruch, za wysokie przyspiesza grzanie | Stabilne zadziałanie bez przeciążania zasilacza |
| Prąd i moc | Decydują o sile i temperaturze pracy | Lepsza kontrola nad czasem włączenia |
| Cykl pracy ED | Określa, czy układ nadaje się do pracy ciągłej | Mniej awarii i mniejsze ryzyko stopienia izolacji |
| Sposób gaszenia przepięć | Chroni tranzystory, sterowniki i styki | Większa trwałość całego toru sterowania |
W praktyce najwięcej błędów pojawia się nie przy samym doborze mocy, ale przy niedoszacowaniu temperatury pracy i zbyt optymistycznym założeniu, że „na chwilę” oznacza bezpiecznie. To prowadzi do ostatniego tematu, czyli typowych pomyłek, które psują działanie nawet dobrze rozrysowanego projektu.
Najczęstsze błędy, które psują działanie i skracają żywotność
Pierwszy błąd to zbyt małe napięcie. Układ niby drga, ale nie ma dość siły, by pewnie zadziałać. Drugi to praca ciągła w modelu przewidzianym do pracy impulsowej - wtedy grzanie narasta szybciej, niż wielu początkujących zakłada.
- Brak diody lub innego układu tłumiącego przepięcie przy wersji DC.
- Zbyt cienki przewód zasilający, który powoduje spadki napięcia i niestabilne działanie.
- Przesadzona odległość robocza, czyli zbyt duża szczelina powietrzna.
- Mylenie wersji AC z DC i próba zasilania „na podobnym napięciu” bez sprawdzenia tabliczki.
- Ignorowanie nagrzewania cewki, obudowy i sąsiednich elementów elektronicznych.
Najbardziej zdradliwy jest ostatni punkt, bo przegrzewający się element nie zawsze od razu przestaje działać. Często najpierw słabnie, potem zaczyna pracować nieregularnie, a dopiero później dochodzi do awarii. Właśnie dlatego kończę analizę prostą listą kontrolną do użycia przed montażem.
Co sprawdzam, zanim uznam układ za gotowy do pracy ciągłej
Przy projektach, które mają działać bez nadzoru, nie wystarcza samo „działa na stole”. Sprawdzam margines temperatury, sposób odprowadzania ciepła, stabilność zasilania i to, czy sterowanie nie wymusza zbyt częstych załączeń. Jeśli układ ma pracować w środowisku zapylonym, wilgotnym albo z drganiami, dochodzą jeszcze kwestie obudowy i mocowania.
W zastosowaniach związanych z energią, automatyką budynkową i fotowoltaiką największą różnicę robi połączenie trzech rzeczy: poprawnego zasilania, sensownego zabezpieczenia przed przepięciem i realnego zapasu termicznego. Jeśli te warunki są spełnione, mechanizm działa przewidywalnie; jeśli nie, nawet prosty projekt potrafi sprawiać kłopoty przez lata. Dla mnie to właśnie ten zestaw kontroli odróżnia ciekawy prototyp od rozwiązania, które można zostawić bez obaw na dłużej.
