W elektronice skrót rms oznacza wartość skuteczną, czyli taki sposób opisu napięcia lub prądu, który najlepiej pokazuje ich realny efekt energetyczny. To pojęcie wraca wszędzie tam, gdzie pracujesz z prądem przemiennym, falownikami, zasilaczami impulsowymi i pomiarami mocy. Jeśli chcesz dobrze czytać wyniki z miernika, oscyloskopu albo danych z instalacji, musisz rozumieć nie sam szczyt przebiegu, lecz to, co on faktycznie robi z energią.
Najważniejsze rzeczy o wartości skutecznej w elektronice
- Wartość skuteczna opisuje efekt energetyczny sygnału, a nie tylko jego amplitudę.
- Dla czystej sinusoidy 230 V AC oznacza to około 325 V wartości szczytowej.
- Przy przebiegach odkształconych zwykły miernik może pokazać wynik wyraźnie zaniżony albo zawyżony.
- W instalacjach z falownikami, zasilaczami impulsowymi i LED-ami sens ma pomiar oparty na wartości skutecznej.
- Najczęstszy błąd to mylenie wartości skutecznej z wartością średnią albo szczytową.
Co naprawdę mierzy wartość skuteczna
Ja najczęściej tłumaczę to przez prostą analogię z grzaniem rezystora. Jeśli dwa różne przebiegi prądu wywołują w tym samym obciążeniu taki sam efekt cieplny, to mają tę samą wartość skuteczną. Właśnie dlatego nie patrzy się wyłącznie na to, jak wysoki jest pik napięcia albo prądu, ale na to, jaką energię sygnał oddaje w czasie.
To podejście ma ogromny sens w praktyce. Średnia wartość sinusoidy w pełnym okresie wynosi zero, więc sama średnia niewiele mówi o zasilaniu odbiornika. Wartość skuteczna, liczona jako pierwiastek ze średniej z kwadratów wartości chwilowych, daje za to odpowiedź na pytanie: jakie napięcie lub prąd DC wywołałby taki sam efekt cieplny.

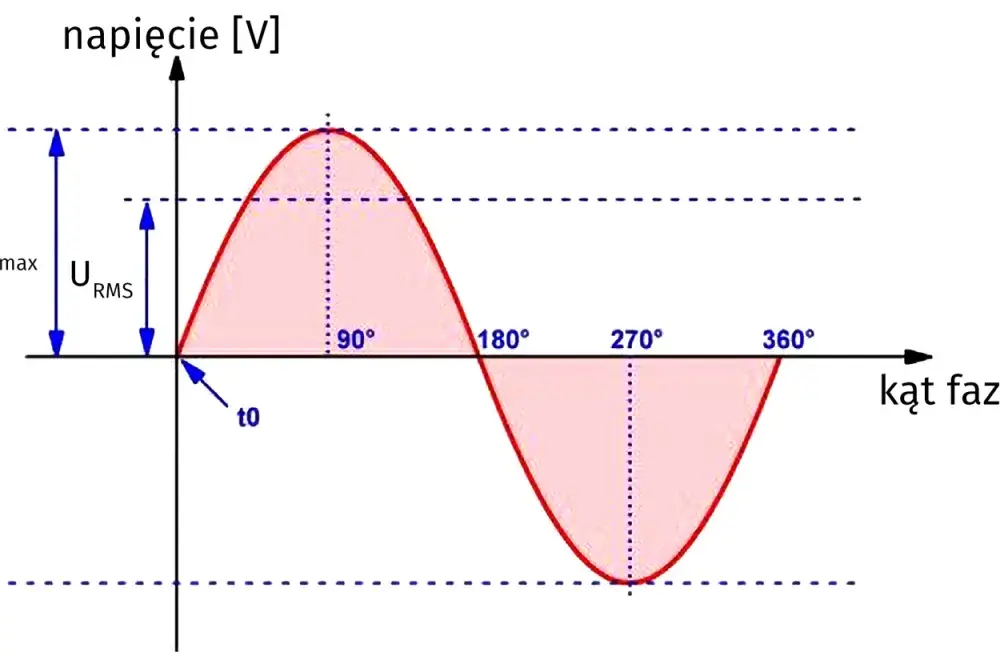

W polskiej sieci 230 V chodzi właśnie o wartość skuteczną, a nie o napięcie maksymalne. Dla klasycznej sinusoidy oznacza to około 325 V wartości szczytowej, bo 230 × 1,414 daje mniej więcej 325. To jedno z tych miejsc, w których precyzja pojęcia naprawdę ma znaczenie, bo łatwo błędnie ocenić obciążenie, izolację albo margines bezpieczeństwa. Żeby to dobrze wykorzystać, trzeba jeszcze umieć policzyć tę wielkość dla różnych kształtów przebiegu.
Jak liczy się ją dla różnych przebiegów
W ogólnej postaci sprawa jest prosta: bierzemy wartości chwilowe sygnału, podnosimy je do kwadratu, uśredniamy i wyciągamy pierwiastek. W praktyce wystarczy zapamiętać kilka typowych przypadków, bo elektronika rzadko daje nam wyłącznie idealną sinusoidę.
| Rodzaj przebiegu | Zależność między wartością szczytową a skuteczną | Co to oznacza w praktyce |
|---|---|---|
| Sinusoidalny | Usk = Up / sqrt(2) |
Typowy przypadek dla sieci energetycznej i wielu źródeł AC. |
| Prostokątny | Usk = Up |
Przy idealnym przebiegu prostokątnym skuteczna równa się szczytowej. |
| Trójkątny | Usk = Up / sqrt(3) |
Skuteczna jest wyraźnie niższa od piku, mimo podobnej amplitudy wizualnej. |
| Odkształcony lub impulsowy | Zależy od kształtu | Tu najlepiej liczyć lub mierzyć na przyrządzie, który nie zakłada czystej sinusoidy. |
Najprostszy przykład: jeśli urządzenie pracuje z napięciem 230 V AC, to nie znaczy, że napięcie maksymalne wynosi 230 V. Dla sinusoidy szczyt jest wyższy o około 41 procent. To dlatego dobór izolacji, kondensatorów czy elementów półprzewodnikowych nie może opierać się na intuicji z jednego odczytu z miernika. Ten sam zapis liczbowy może znaczyć coś innego, gdy przebieg nie jest idealny.
Warto też pamiętać, że przy składowej stałej wynik zależy od tego, czy liczysz pełną wartość skuteczną, czy tylko część zmienną. To drobny szczegół, ale w elektronice właśnie takie szczegóły najczęściej robią różnicę między poprawnym pomiarem a błędnym wnioskiem. Z tego powodu warto przejść od samej matematyki do konkretnych zastosowań.
Gdzie ten parametr ma największe znaczenie
Wartość skuteczna jest ważna wszędzie tam, gdzie napięcie lub prąd decydują o nagrzewaniu, mocy albo doborze zabezpieczeń. W prostych układach rezystancyjnych sprawa jest oczywista, ale w nowoczesnej elektronice zasilanie bardzo rzadko jest idealnie gładkie. Ja patrzę na ten parametr szczególnie uważnie w czterech obszarach.
- Zasilacze impulsowe - pobór prądu jest często impulsowy, więc zwykły pomiar potrafi zniekształcić obraz obciążenia.
- Falowniki i przekształtniki - przebieg bywa odkształcony przez pracę układu sterowania i harmoniczne.
- Silniki i napędy - to właśnie skuteczna mówi, jak mocno grzeją się uzwojenia i przewody.
- Instalacje PV i energetyka - po stronie AC liczy się realny prąd, moc pozorna i warunki pracy zabezpieczeń.
W praktyce ważna jest nie tylko sama wartość skuteczna, ale też to, że na jej podstawie liczysz moc pozorną, czyli iloczyn napięcia i prądu skutecznego. Przy obciążeniach nieliniowych dochodzi jeszcze współczynnik mocy, który pokazuje, ile energii naprawdę zamieniasz na użyteczną pracę, a ile krąży między źródłem a odbiornikiem. To dlatego dwa układy mogą pokazywać podobne odczyty napięcia, a zachowywać się zupełnie inaczej pod względem obciążenia sieci.
Jeśli więc widzisz na tabliczce znamionowej dane w AC, zwykle chodzi właśnie o wartość skuteczną. To nie jest detal dla dociekliwych, tylko podstawa do bezpiecznego doboru przewodów, bezpieczników i elementów mocy. Skoro odkształcone przebiegi pojawiają się coraz częściej, warto wiedzieć, kiedy zwykły miernik przestaje wystarczać.
Kiedy potrzebny jest miernik wartości skutecznej

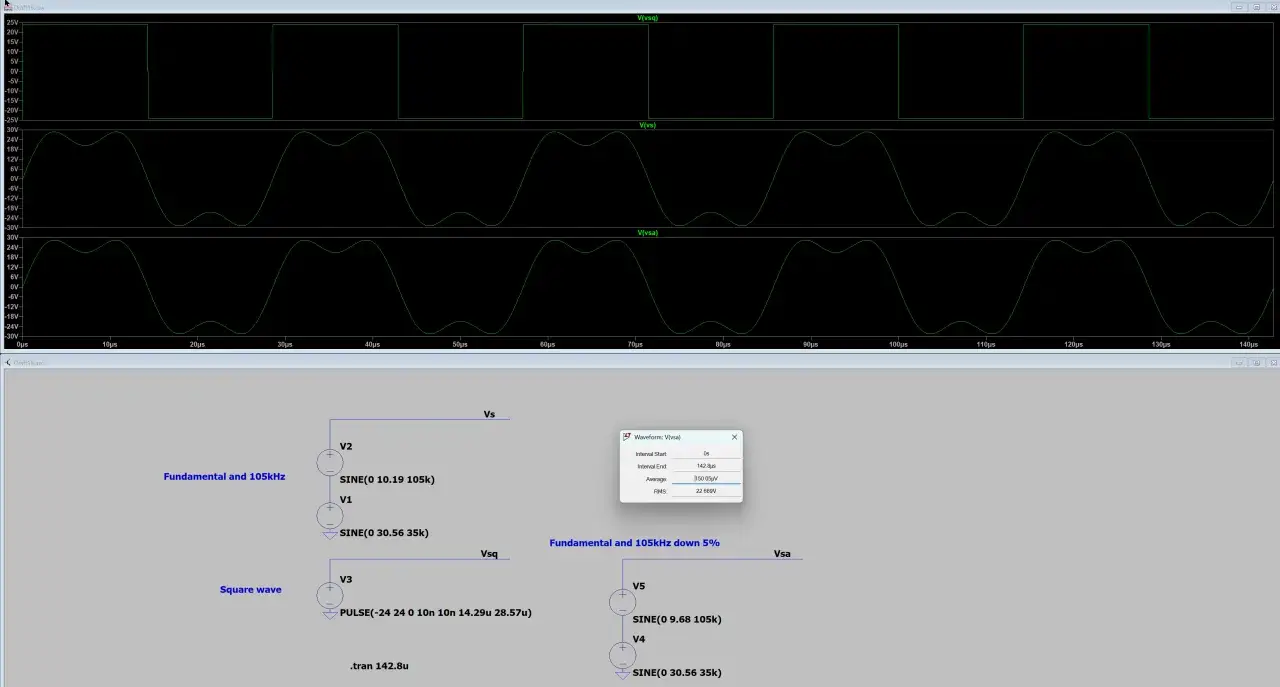

Nie każdy miernik mierzy to samo w ten sam sposób. Najprostsze modele często zakładają, że badany sygnał jest sinusoidą, a potem przeliczają wynik z wartości średniej po prostowaniu. To działa przy czystym AC, ale zaczyna zawodzić, gdy przebieg jest odkształcony, poszarpany albo zawiera wyraźne harmoniczne.
| Rodzaj przyrządu | Dla jakich przebiegów działa najlepiej | Ryzyko błędu | Kiedy ma sens |
|---|---|---|---|
| Prosty miernik uśredniający | Czysta sinusoida | Wysokie przy harmonicznych i impulsach | Podstawowe pomiary w prostych obwodach AC |
| Miernik wartości skutecznej | Sinusoida i przebiegi odkształcone | Niskie, jeśli mieści się w paśmie pomiarowym | Elektronika, falowniki, LED-y, napędy, instalacje PV |
| Oscyloskop | Analiza kształtu sygnału | Zależne od próbkowania, pasma i ustawień | Diagnostyka, testy laboratoryjne, analiza zakłóceń |
Przy zniekształconych przebiegach błąd prostszego miernika potrafi sięgać kilkunastu, a nawet kilkudziesięciu procent. To nie jest drobiazg, gdy sprawdzasz obciążenie zasilacza, pomiar prądu po stronie falownika albo obliczasz, czy przewód i zabezpieczenie pracują jeszcze w bezpiecznym zakresie. Płacisz nie za modny napis na obudowie, tylko za to, że przyrząd nie zgaduje kształtu przebiegu za ciebie.
Warto przy tym doprecyzować jedną rzecz: miernik może podawać wynik poprawny dla części zmiennej, ale nie obejmować składowej stałej, jeśli taki jest tryb pomiaru. Dlatego zawsze patrzę nie tylko na liczbę na wyświetlaczu, ale też na opis funkcji, zakres pasma i to, jak przyrząd definiuje mierzony sygnał. To prowadzi prosto do najczęstszych błędów, które widzę w praktyce najczęściej.
Najczęstsze pomyłki przy odczycie
Najbardziej kosztowny błąd to założenie, że każdy odczyt napięcia AC oznacza to samo. W praktyce często mieszają się trzy różne wielkości: wartość skuteczna, szczytowa i średnia. Gdy ktoś porównuje je bez zastanowienia, wynik może wyglądać sensownie, ale fizycznie nie mieć wiele wspólnego z rzeczywistością.
- Mylenie 230 V z wartością szczytową - w polskiej sieci 230 V to wartość skuteczna, a nie maksymalna.
- Wnioskowanie na podstawie średniej - dla sinusoidy średnia z pełnego okresu wynosi zero, więc nie mówi nic o mocy.
- Ignorowanie składowej stałej - ten sam sygnał może dawać różne wyniki zależnie od tego, czy liczysz AC, czy AC+DC.
- Pomiar poza zakresem pasma - przy szybkich impulsach lub harmonicznych przyrząd może zaniżyć wynik.
- Porównywanie różnych metod pomiaru - oscyloskop, prosty miernik i analizator energii nie zawsze pokazują identyczną definicję tej samej wielkości.
Ja w takich sytuacjach trzymam się jednej zasady: zanim uwierzysz w liczbę, sprawdź, co dokładnie zostało zmierzone. To nie brzmi spektakularnie, ale oszczędza najwięcej czasu. Gdy już to uporządkujesz, łatwiej przejść do praktyki w energetyce i fotowoltaice, gdzie takie różnice widać wyjątkowo wyraźnie.
Co zmienia to w energetyce i fotowoltaice
W instalacjach PV warto rozdzielić stronę DC od strony AC. Po stronie paneli i magazynów energii pracujesz zwykle na prądzie stałym, więc pojęcie wartości skutecznej nie jest tam główną metryką. Po stronie falownika sytuacja się zmienia: energia trafia do sieci jako prąd przemienny, a wtedy skuteczna wartość napięcia i prądu decyduje o obciążeniu, nagrzewaniu i doborze zabezpieczeń.
Właśnie dlatego w energetyce i fotowoltaice zwracam uwagę na trzy rzeczy:
- Obciążenie przewodów i zabezpieczeń - liczy się prąd skuteczny, bo to on przekłada się na straty cieplne.
- Jakość energii - harmoniczne i odkształcenia mogą podnosić nagrzewanie, mimo że sam wykres wygląda poprawnie.
- Ocena pracy falownika - poprawny pomiar pozwala odróżnić normalną pracę od problemu z filtrem, sterowaniem lub przeciążeniem.
To także powód, dla którego zbyt proste pomiary potrafią wprowadzić w błąd przy diagnozie całej instalacji. Dwa systemy mogą mieć podobne wskazania napięcia, ale zupełnie inną zawartość harmonicznych i inny realny wpływ na sieć. Jeśli pracujesz z magazynem energii, falownikiem albo ładowaniem z sieci, dobrze rozumiana wartość skuteczna przestaje być teorią, a staje się narzędziem do bezpieczniejszej oceny całego układu.
W praktyce to właśnie tutaj widać przewagę myślenia energetycznego nad samym patrzeniem na amplitudę. Napięcie szczytowe może robić wrażenie, ale o trwałości komponentów i jakości pracy systemu często decyduje coś mniej efektownego, za to bardziej użytecznego: to, ile energii naprawdę przenosi sygnał w czasie.
Co sprawdzić przed pomiarem w układzie z falownikiem
Jeśli miałbym zostawić tylko jeden zestaw zasad do codziennej pracy, byłby prosty: najpierw ustal przebieg, potem dobierz metodę pomiaru, a dopiero na końcu interpretuj liczbę. W układach z falownikiem to szczególnie ważne, bo pozornie „ładny” sygnał nie zawsze oznacza poprawną wartość skuteczną.
- Sprawdź, czy mierzysz stronę AC czy DC, bo od tego zależy cała interpretacja wyniku.
- Upewnij się, czy przyrząd pokazuje wartość skuteczną całego sygnału, czy tylko składową zmienną.
- Porównaj zakres i pasmo miernika z charakterem przebiegu, zwłaszcza przy impulsach i harmonicznych.
- Nie zestawiaj bezpośrednio wyników z dwóch różnych urządzeń, jeśli jedno zakłada sinusoidę, a drugie liczy sygnał rzeczywisty.
- Przy pomiarze napięcia sieciowego pamiętaj, że 230 V to wartość skuteczna, a nie maksimum przebiegu.
Gdy te warunki są spełnione, pomiary stają się naprawdę użyteczne: można lepiej ocenić obciążenie, szybciej wykryć nietypową pracę układu i uniknąć błędnego doboru elementów. Dla mnie to właśnie jest największa wartość zrozumienia wartości skutecznej - daje wspólny język dla elektroniki, energetyki i fotowoltaiki, zamiast zostawiać nas z samymi, mylącymi pikami na wykresie.
