W elektronice histereza jest jednym z tych prostych mechanizmów, które potrafią znacząco poprawić stabilność całego układu. Dzięki niej urządzenie nie przełącza się nerwowo przy każdym drobnym zakłóceniu, tylko reaguje dopiero po przekroczeniu wyraźnego progu. Poniżej wyjaśniam, czym to zjawisko jest, po co się je stosuje i jak wykorzystać je w praktyce przy projektowaniu oraz ustawianiu układów sterowania.
Najważniejsze rzeczy na start
- Histereza oznacza, że układ ma dwa różne progi reakcji: inny przy narastaniu sygnału i inny przy opadaniu.
- W elektronice pomaga ograniczyć błędne przełączenia wywołane szumem, wolnymi zboczami i drganiami styków.
- Najbardziej klasyczny przykład to przerzutnik Schmitta, czyli komparator z dodatnim sprzężeniem zwrotnym.
- Za mała histereza daje niestabilność, a za duża może opóźniać reakcję układu.
- W praktyce dobiera się ją do poziomu zakłóceń, szybkości sygnału i bezwładności całego systemu.
Czym jest histereza w układach elektronicznych
Najprościej ujmuję to tak: histereza to celowa różnica między progiem włączenia i wyłączenia. Układ nie reaguje więc w jednym, cienkim punkcie, tylko ma małe „okno” pracy. Gdy sygnał rośnie, przełączenie następuje przy jednym napięciu; gdy spada, przy innym. To sprawia, że wyjście pamięta, z której strony przyszło wejście.
W elektronice najczęściej chodzi o histerezę przełączania, ale warto wiedzieć, że termin pojawia się też w magnetyce, materiałach i sterowaniu. W układach logicznych i pomiarowych interesuje mnie przede wszystkim to, że stan wyjściowy zależy nie tylko od chwili obecnej, lecz także od kierunku zmiany sygnału. Texas Instruments pokazuje ten mechanizm bardzo jasno w opisach komparatorów z histerezą: przy narastaniu i opadaniu sygnału działają dwa różne progi. To właśnie ta różnica daje stabilność, a nie przypadkowość. Z tego miejsca łatwo przejść do pytania, po co właściwie ten dodatkowy margines jest potrzebny.
Dlaczego układy dodają histerezę
Bez histerezy układ poruszający się wokół jednego progu potrafi zachowywać się chaotycznie. Wystarczy szum, zakłócenie zasilania albo bardzo wolne narastanie sygnału, aby wyjście zaczęło wielokrotnie zmieniać stan. W praktyce oznacza to trzaski, migotanie, dodatkowe przełączenia przekaźników i większe zużycie elementów wykonawczych.
Ja patrzę na histerezę jak na prosty bufor bezpieczeństwa między stanem „jeszcze nie” i „już tak”. Dzięki temu układ nie próbuje podejmować decyzji w miejscu, w którym sygnał jest zbyt niepewny. To szczególnie ważne w torach wejściowych, w komparatorach i w sterowaniu urządzeniami energetycznymi, gdzie koszt fałszywego przełączenia bywa większy niż koszt lekkiego opóźnienia reakcji.
| Sytuacja | Bez histerezy | Z histerezą |
|---|---|---|
| Sygnał powoli przechodzi przez próg | Wyjście może drgać i przełączać się wielokrotnie | Układ przełącza się raz i trzyma stan do czasu wyraźnej zmiany |
| Szum na wejściu | Fałszywe impulsy i niepewne decyzje | Szum mieści się w „martwej strefie” i nie wywołuje reakcji |
| Przekaźnik lub stycznik | Możliwe klapanie i szybsze zużycie styków | Mniej przełączeń, stabilniejsza praca |
| Wejście mikrokontrolera | Kłopotliwe odczyty przy granicznych poziomach | Lepsza odporność na zakłócenia i wolne zbocza |
To właśnie dlatego histereza nie jest „dodatkową ozdobą” schematu, tylko praktycznym narzędziem stabilizacji. A skoro widać już jej sens, najłatwiej zrozumieć ją na przykładzie konkretnego układu przełączającego.

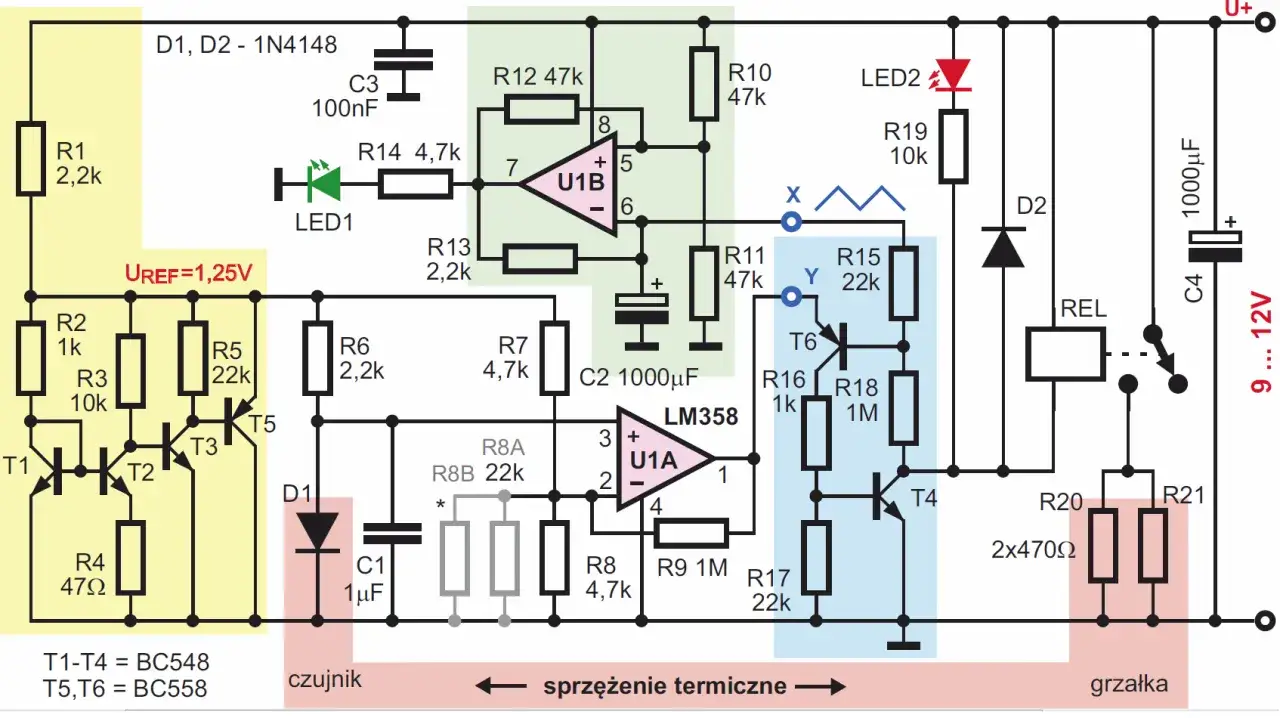

Przerzutnik Schmitta pokazuje histerezę najlepiej
Najbardziej klasyczny przykład to przerzutnik Schmitta, czyli komparator z dodatnim sprzężeniem zwrotnym. Analog Devices opisuje ten układ właśnie jako rozwiązanie, które tworzy dwa różne progi przełączania przez zawrócenie części sygnału wyjściowego na wejście. W praktyce oznacza to, że przy wzroście sygnału układ przełącza się przy wyższym poziomie, a przy spadku dopiero przy niższym.
Wyobraźmy sobie wejście 0-3,3 V. Jeśli ustawisz próg załączenia na 2,0 V, a próg wyłączenia na 1,2 V, to masz histerezę o szerokości 0,8 V. Sygnał może chwilowo falować między 1,3 V a 1,9 V i układ nadal nie zmieni stanu. Dopiero wyraźny ruch poza okno przełącza wyjście. To prosty mechanizm, ale bardzo skuteczny przy wolnych zboczach, zaszumionych czujnikach i sygnałach z dłuższych przewodów.
W praktyce taki układ spotyka się w wejściach cyfrowych, układach detekcji poziomu, generatorach impulsów i prostych obwodach kształtujących sygnał. Warto przy tym pamiętać, że szerokość histerezy nie jest stała „z definicji” - zależy od konkretnego układu scalonego, zasilania i doboru rezystorów. Z tego powodu kolejne pytanie brzmi nie „czy stosować histerezę”, tylko „gdzie dokładnie ma sens”.
Gdzie spotkasz ją w praktyce
W elektronice użytkowej histereza pojawia się częściej, niż wielu osobom się wydaje. Nie chodzi wyłącznie o specjalistyczne układy laboratoryjne, ale też o zwykłe sterowanie i pomiary w urządzeniach pracujących w hałaśliwym środowisku elektrycznym.
- Wejścia mikrokontrolerów - pomagają odczytywać stany z przycisków, czujników i linii prowadzonych przez dłuższe przewody.
- Komparatory napięcia - stabilizują decyzję o przekroczeniu progu, na przykład w układach alarmowych lub zabezpieczeniach.
- Czujniki temperatury i sterowniki - ograniczają częste załączanie grzałek, pomp i wentylatorów.
- Układy zasilania i ładowania - pomagają uniknąć szybkiego przełączania przy granicznych poziomach napięcia.
- Automatyka energetyczna i fotowoltaika - stabilizują reakcję na krótkie skoki, na przykład przy sterowaniu przekaźnikami, magazynami energii albo układami ochronnymi.
W takich zastosowaniach histereza pełni rolę tłumika niepewności. Dzięki niej urządzenie nie reaguje na każdy mikrowzrost napięcia czy chwilową zmianę temperatury, tylko na realne przekroczenie granicy roboczej. To ważne szczególnie w systemach energetycznych, gdzie cykliczne przełączanie bywa kosztowne i niepotrzebnie obciąża podzespoły. Skoro już widać, gdzie histereza pomaga, czas rozróżnić ją od rzeczy, z którą często się ją myli.
Histereza a filtracja sygnału to nie to samo
To częste nieporozumienie. Filtracja wygładza sygnał, a histereza zmienia warunek przełączenia. Jedno i drugie może poprawić stabilność, ale robią to w zupełnie inny sposób. Filtr RC, uśrednianie programowe czy filtr cyfrowy zmniejszają amplitudę zakłóceń albo opóźniają ich wpływ. Histereza mówi natomiast: „nie zmieniam stanu, dopóki sygnał nie przejdzie przez drugi próg”.
| Mechanizm | Co robi | Kiedy pomaga | Ograniczenie |
|---|---|---|---|
| Filtracja | Wygładza sygnał i tłumi szybkie zakłócenia | Gdy problemem są krótkie szpilki i wysoki szum | Może wprowadzać opóźnienie i nie rozwiązuje samego „klapania” progu |
| Histereza | Tworzy dwa progi przełączania | Gdy sygnał krąży wokół granicy decyzyjnej | Nie usuwa zakłóceń, które są większe niż szerokość okna |
| Debouncing programowy | Ignoruje zmiany przez określony czas | Przy przyciskach i wolnych wejściach mechanicznych | Nie zawsze wystarcza w środowisku silnie zaszumionym |
W praktyce często łączy się te metody. Przy przycisku daję histerezę w wejściu Schmitta i jeszcze krótki filtr czasowy w programie. Przy czujniku analogowym wybieram niewielkie okno histerezy, a dopiero potem decyduję, czy potrzebny jest dodatkowy filtr. Z tego wynika następny krok: jak dobrać szerokość okna, żeby układ działał pewnie, ale nie z opóźnieniem.
Jak dobrać szerokość histerezy
Tu nie ma jednej magicznej wartości. Dobór zależy od tego, jak duży jest szum, jak szybko zmienia się sygnał i jaką zwłokę jesteś w stanie zaakceptować. Ja zaczynam zawsze od odpowiedzi na jedno pytanie: co ma być większe, histereza czy zakłócenia? Jeśli zakłócenia są rzędu kilkudziesięciu miliwoltów, martwa strefa musi być od nich wyraźnie większa. Jeśli sygnał zmienia się bardzo wolno, zbyt szerokie okno będzie po prostu spóźniać reakcję.
- Oszacuj amplitudę szumu i typowe wahania wejścia.
- Określ, jaką maksymalną zwłokę przełączenia możesz zaakceptować.
- Ustaw próg załączenia i wyłączenia tak, aby zakłócenia nie mieściły się w środku okna.
- Sprawdź zachowanie układu w skrajnych warunkach: przy niższym zasilaniu, wyższej temperaturze i gorszych tolerancjach elementów.
Dobrym punktem wyjścia jest prosty przykład: jeśli sygnał ma szum około 80 mV peak-to-peak, to okno 150-200 mV daje już sensowny margines. Gdy jednak mierzysz temperaturę albo napięcie, które zmienia się bardzo wolno, zbyt szeroka histereza może ukryć realną zmianę przez kilka sekund lub minut. Właśnie dlatego projektowanie nie kończy się na samym progu, tylko na sprawdzeniu, jak układ zachowuje się w czasie. To prowadzi prosto do najczęstszych błędów, które widzę przy wdrożeniach.
Najczęstsze błędy przy projektowaniu
Najbardziej typowy błąd to traktowanie histerezy jako uniwersalnego lekarstwa na wszystko. Ona naprawdę pomaga, ale nie zastąpi dobrze poprowadzonej masy, sensownego filtrowania ani poprawnego prowadzenia przewodów. Jeśli zakłócenia są bardzo duże, samo rozszerzenie okna nie wystarczy.
- Zbyt mała histereza - układ nadal drga wokół progu i przełącza się wielokrotnie.
- Zbyt duża histereza - reakcja staje się spóźniona, a sygnał musi „przestrzelić” za daleko.
- Brak testów w realnych warunkach - układ działa na biurku, ale nie działa przy dłuższym przewodzie, zakłóconym zasilaniu albo zmianie temperatury.
- Mylenie histerezy z filtrem - zamiast stabilizacji progu pojawia się tylko opóźnienie.
W projektach związanych z energią i automatyką ten błąd kosztuje najwięcej. Przekaźnik, który załącza się zbyt często, szybciej się zużywa. Sterownik, który reaguje z opóźnieniem, może niepotrzebnie przewymiarować korekcję. Z mojego punktu widzenia najrozsądniej jest zacząć od małej, ale wyraźnej histerezy, a potem zwiększać ją tylko wtedy, gdy testy pokazują realny problem z fałszywymi przełączeniami. Właśnie taki sposób myślenia najlepiej domyka cały temat.
Co warto zapamiętać przy projektowaniu układów do energii i automatyki
Jeśli projektujesz układ, który ma pracować z czujnikiem, przekaźnikiem, wejściem cyfrowym albo sterowaniem w instalacji energetycznej, patrz najpierw na dwa czynniki: poziom zakłóceń i dopuszczalną zwłokę. Histereza ma sens wtedy, gdy daje układowi spokój bez istotnej utraty szybkości działania. W systemach fotowoltaicznych, ładowaniu akumulatorów, sterowaniu pompami czy kontroli temperatury to zwykle bardzo dobra wymiana.
Ja traktuję histerezę jako jeden z najprostszych sposobów poprawy niezawodności bez dokładania dużej złożoności. Nie rozwiązuje wszystkiego, ale dobrze użyta usuwa większość „nerwowych” reakcji układu i sprawia, że projekt zachowuje się przewidywalnie także poza idealnymi warunkami laboratoryjnymi. Jeśli chcesz zrozumieć elektronikę praktycznie, to właśnie od takich mechanizmów najlepiej zacząć.
