Impedancja porządkuje to, co w obwodach prądu przemiennego dzieje się z napięciem i prądem, gdy obok oporu pojawiają się cewki i kondensatory. W praktyce to właśnie od niej zależy, jaki prąd popłynie przez układ, jak przesunie się faza i czy źródło energii będzie pracowało stabilnie. Poniżej pokazuję wzór na impedancję, jego najważniejsze odmiany oraz prosty sposób liczenia w obwodzie RLC.
Najkrótsza odpowiedź to trzy wzory i jeden warunek
- Impedancja opisuje łączny opór obwodu dla prądu przemiennego o danej częstotliwości.
- Najprostszy zapis to Z = U / I dla wartości skutecznych, a w obwodach z elementami R, L i C praktycznie używa się też zapisu Z = R + jX.
- W obwodzie szeregowym RLC moduł impedancji liczy się ze wzoru |Z| = √(R² + (XL - XC)²).
- XL = ωL rośnie wraz z częstotliwością, a XC = 1 / (ωC) maleje.
- W rezonansie szeregowym XL = XC, więc impedancja spada do samej rezystancji R.
- Najczęstszy błąd to mieszanie wartości skutecznych z amplitudami i liczenie AC tak, jakby był to obwód stały.
Czym jest impedancja w obwodach prądu przemiennego
Ja zawsze zaczynam od prostego rozdzielenia dwóch pojęć: rezystancja to zwykły opór, a impedancja obejmuje także wpływ cewki i kondensatora. W obwodach AC nie chodzi już tylko o to, czy coś „hamuje” prąd, ale też o to, jak bardzo zmienia się między napięciem a prądem przesunięcie fazowe.
Dlatego impedancja nie jest zwykłą liczbą jak opór w obwodzie stałym. W opisie matematycznym traktuje się ją jak wielkość zespoloną, czyli taką, która ma część rzeczywistą i urojoną. Część rzeczywista to rezystancja, a część urojona to reaktancja, czyli wpływ elementów reakcyjnych na przepływ prądu.
To rozróżnienie nie jest akademickim dodatkiem. Jeśli w układzie jest tylko rezystor, wystarczy klasyczne prawo Ohma. Jeśli pojawia się cewka albo kondensator, bez impedancji łatwo dojść do błędnego wyniku. I właśnie dlatego warto najpierw uporządkować same wzory.

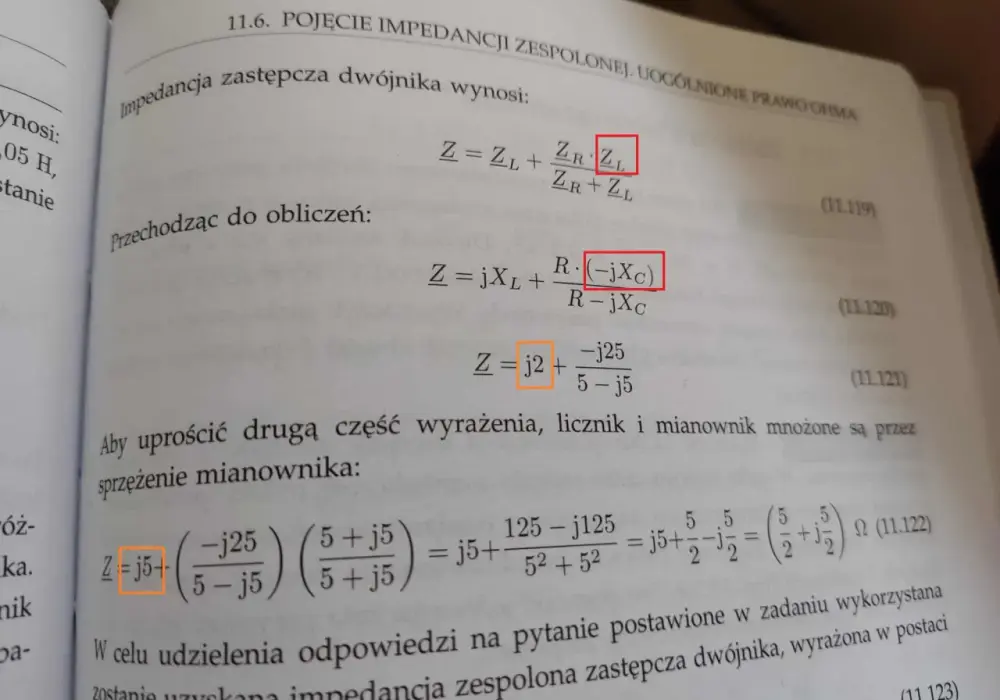

Najważniejsze wzory i co oznaczają symbole
Najprostszy zapis to Z = U / I, ale w obwodach prądu przemiennego ta zależność ma sens tylko wtedy, gdy trzymasz się wartości skutecznych i wiesz, czy obwód zawiera elementy bierne. W praktyce impedancja ma część rzeczywistą i urojoną, więc spotkasz ją także w formie Z = R + jX, gdzie R oznacza rezystancję, a X reaktancję.
| Element | Zapis zespolony | Co robi częstotliwość |
|---|---|---|
| Rezystor | ZR = R | Nie zmienia wyniku |
| Cewka | ZL = jωL | Im większa częstotliwość, tym większa reaktancja |
| Kondensator | ZC = 1 / (jωC) | Im większa częstotliwość, tym mniejsza reaktancja |
W takim zapisie j oznacza jednostkę urojoną, a ω to pulsacja, czyli 2πf. Dzięki temu z jednej strony widzisz samą wartość oporu, a z drugiej od razu dostrzegasz, jak obwód reaguje na zmianę częstotliwości.
W układzie szeregowym RLC najczęściej liczę moduł zgodnie z |Z| = √(R² + (XL - XC)²).
Do tego dochodzą zależności: XL = ωL, XC = 1 / (ωC), a ω = 2πf. Jeśli chcesz znać także przesunięcie fazowe, używa się zapisu tan φ = (XL - XC) / R. W połączeniach równoległych wygodniej przejść na admitancję, czyli odwrotność impedancji, bo tam suma nie działa już tak intuicyjnie jak w szeregu. Kiedy te wzory są już uporządkowane, można przejść do liczenia realnego przykładu.
Jak policzyć impedancję obwodu RLC krok po kroku
Weźmy układ szeregowy z R = 20 Ω, L = 0,1 H, C = 100 µF i częstotliwością f = 60 Hz. Najpierw obliczam pulsację: ω = 2πf ≈ 377 rad/s. Potem wyznaczam reaktancje: XL = ωL ≈ 37,7 Ω oraz XC = 1 / (ωC) ≈ 26,5 Ω.
Różnica reaktancji daje X = XL - XC ≈ 11,2 Ω, a więc moduł impedancji wynosi |Z| = √(20² + 11,2²) ≈ 22,9 Ω. To oznacza, że przy napięciu skutecznym 230 V prąd skuteczny wyniesie około 10,0 A, bo I = U / Z. Gdybym patrzył tylko na sam opór 20 Ω, wynik byłby zawyżony. Tu właśnie wychodzi różnica między rezystancją a pełnym opisem obwodu.
Jeśli w tym samym układzie przesunę częstotliwość bliżej rezonansu, wynik zmieni się wyraźnie nawet bez zmiany rezystora. I to prowadzi prosto do najważniejszego praktycznego wniosku: w AC częstotliwość jest częścią obliczenia, a nie dodatkiem na końcu.
Dlaczego częstotliwość potrafi zmienić wynik bardziej niż sam opór
Cewka i kondensator reagują odwrotnie na wzrost częstotliwości. Reaktancja indukcyjna rośnie, bo cewka coraz mocniej przeciwdziała zmianom prądu, natomiast reaktancja pojemnościowa maleje, bo kondensator łatwiej przepuszcza szybciej zmieniający się sygnał. W praktyce oznacza to, że ten sam obwód może zachowywać się pojemnościowo przy jednej częstotliwości, a indukcyjnie przy innej.
Najciekawszy moment pojawia się przy rezonansie szeregowym, gdy XL = XC. Wtedy część urojona znika, a impedancja spada do samej rezystancji Z = R. Dla osób pracujących z siecią 50 Hz to ważne, bo nawet niewielkie przesunięcie w okolicy rezonansu może zmienić prąd, moc bierną i nagrzewanie przewodów. Jeśli w układzie obserwujesz napięcie i prąd przesunięte w fazie, właśnie tu szukałbym przyczyny.
Warto też pamiętać o kącie fazowym. Gdy tan φ = (XL - XC) / R ma wartość dodatnią, układ ma charakter indukcyjny i prąd opóźnia się względem napięcia. Gdy wynik jest ujemny, przeważa pojemność i prąd wyprzedza napięcie. To nie jest detal teoretyczny, tylko praktyczna informacja o pracy źródła i odbiornika.
Najczęstsze błędy przy obliczeniach
Najwięcej pomyłek widzę wtedy, gdy ktoś liczy obwód AC tak, jakby był czysto rezystancyjny. Żeby tego uniknąć, sprawdzam zawsze kilka rzeczy:
- Mieszanie amplitudy z wartością skuteczną - we wzorach trzeba trzymać się jednego rodzaju wartości, bo inaczej wynik przestaje być porównywalny.
- Sumowanie R, XL i XC jak zwykłych rezystorów - w szeregowym RLC liczy się różnica reaktancji, a nie proste dodawanie wszystkiego do jednego worka.
- Zapominanie o częstotliwości - bez niej nie policzysz poprawnie ani XL, ani XC.
- Mylenie impedancji z jej modułem - zapis zespolony i wartość bezwzględna to dwa różne poziomy opisu.
- Pomijanie znaku części urojonej - znak mówi, czy układ zachowuje się bardziej indukcyjnie, czy pojemnościowo.
Jeżeli ktoś zaczyna od tych pięciu punktów, zwykle przestaje gubić się już na pierwszym zadaniu. A kiedy rachunek jest opanowany, łatwiej zobaczyć, gdzie ta wiedza faktycznie przydaje się w energetyce i instalacjach PV.
Gdzie impedancja ma znaczenie w energetyce i fotowoltaice
W instalacjach fotowoltaicznych sama strona DC częściej wymaga myślenia o rezystancji i spadkach napięcia, ale po stronie AC falownika impedancja wraca natychmiast. Dotyczy to filtrów, kabli, współpracy z siecią, a także oceny mocy biernej. Jeśli falownik pracuje z obciążeniem o wyraźnym charakterze indukcyjnym, prąd i napięcie mogą się rozjechać fazowo, a to wpływa na sprawność całego układu.
W praktyce impedancję bierze się pod uwagę także przy projektowaniu filtrów EMI, doborze zabezpieczeń i analizie kompatybilności z siecią. Ja traktuję ją jako narzędzie diagnostyczne: pozwala szybko ocenić, czy problem wynika z samego odbiornika, z częstotliwości pracy, czy z niekorzystnego zestawienia elementów RLC. W energii to ma znaczenie większe, niż sugeruje sam szkolny wzór.
Im lepiej rozumiesz zachowanie obwodu przy różnych częstotliwościach, tym łatwiej uniknąć błędów przy projektowaniu i serwisie. To właśnie dlatego ostatni krok warto sprowadzić do kilku praktycznych zasad.
Jedna zależność, która porządkuje całą resztę
Jeśli miałbym zostawić tylko jeden zapis, byłby to wzór na impedancję w obwodzie sinusoidalnym: |Z| = √(R² + (XL - XC)²). Z niego od razu wynika prąd, przesunięcie fazowe i to, czy układ bardziej „ciągnie” w stronę cewki, czy kondensatora. W wielu zadaniach wystarczy już tylko dodać warunek częstotliwości i policzyć reaktancje.
Najbardziej praktyczna rada jest prosta: najpierw ustal, czy liczysz układ szeregowy czy równoległy, potem sprawdź częstotliwość, a dopiero na końcu podstaw liczby. Taki porządek oszczędza czasu i zmniejsza liczbę błędów bardziej niż jakikolwiek skrót pamięciowy. Jeśli chcesz, mogę przygotować też wersję z przykładem dla konkretnego obwodu RLC albo prostą ściągę z najważniejszymi wzorami do zapamiętania.
