W przewodzie energia nie znika bez śladu: część napięcia „gubi się” na oporności kabla, a im dłuższa trasa i większy prąd, tym efekt staje się bardziej odczuwalny. To ważne zarówno w domowej instalacji, jak i w obwodach fotowoltaicznych, gdzie kilka dodatkowych procent strat potrafi obniżyć sprawność całego układu. Pokażę tu, skąd bierze się to zjawisko, jak je policzyć, jakie wartości zwykle przyjmuje się w praktyce i co zrobić, żeby nie przepłacać za rozwiązanie, które nie poprawi działania instalacji.
Najważniejsze rzeczy, które warto zapamiętać
- Największy wpływ mają: długość przewodu, prąd obciążenia, przekrój żył i materiał kabla.
- Na długich odcinkach lepiej najpierw skrócić trasę lub rozdzielić obciążenie, a dopiero potem zwiększać przekrój.
- W praktyce projektowej w Polsce najczęściej przyjmuje się 3% dla oświetlenia i 5% dla pozostałych obwodów.
- W instalacjach PV liczy się nie tylko strona AC, ale też DC między modułami a falownikiem.
- Luźne zaciski i utlenione połączenia potrafią pogorszyć sytuację bardziej niż sam kabel.

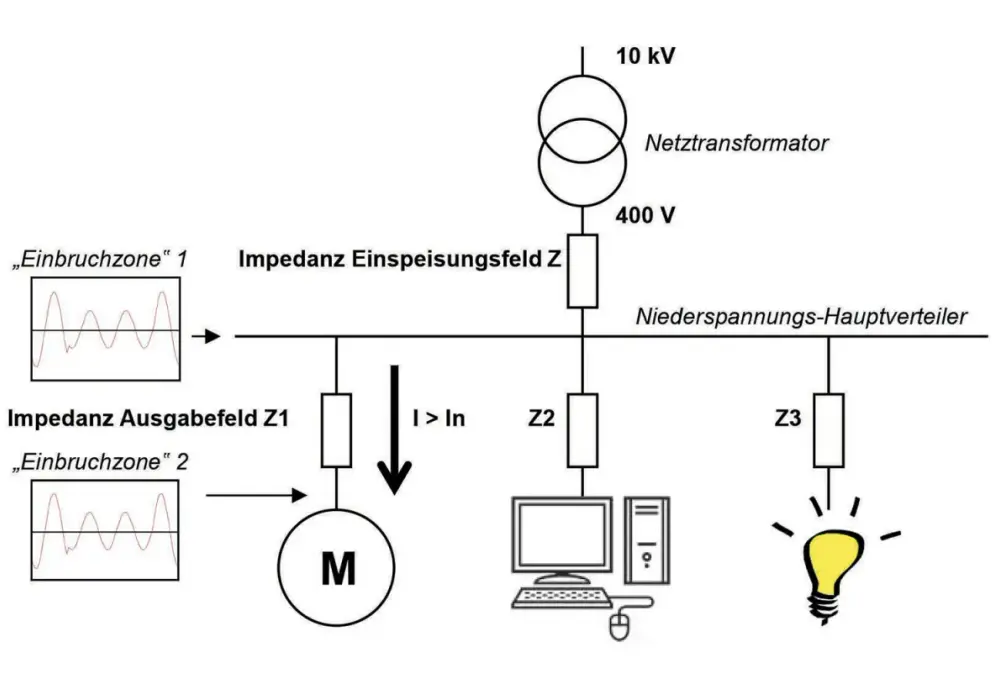

Czym jest ubytek napięcia w przewodzie
To po prostu różnica między napięciem na początku linii a napięciem, które dociera do odbiornika. Gdy przez przewód płynie prąd, jego opór zamienia część energii w ciepło, więc na końcu toru zostaje już mniej „siły” do zasilenia urządzenia. W praktyce widać to szczególnie przy długich obwodach, dużych obciążeniach, słabych połączeniach i instalacjach, które od początku były dobrane zbyt oszczędnie.
Najprostszy test zdrowego rozsądku jest taki: jeśli urządzenie działa poprawnie tylko wtedy, gdy jest podłączone blisko źródła, a na dalszym odcinku zaczyna słabnąć, buczeć albo się restartować, to problem często nie leży w samym odbiorniku. Zanim przejdę do liczb, warto zrozumieć, które cechy obwodu najbardziej go nasilają.
Od czego zależy utrata napięcia najbardziej
W obwodach elektrycznych nie ma magii. Jeżeli zmieniasz jeden z poniższych parametrów, efekt widać od razu albo pośrednio w pomiarze.
| Czynnik | Co robi z napięciem | Co z tego wynika w praktyce |
|---|---|---|
| Długość trasy | Im dłuższy przewód, tym większa rezystancja całej pętli | Długi odcinek do garażu, altany albo falownika wymaga szczególnej uwagi |
| Prąd obciążenia | Większy prąd oznacza większe straty na oporze żył | Czajnik, płyta grzewcza, pompa czy falownik obciążają linię mocniej niż małe odbiorniki |
| Przekrój przewodu | Grubsza żyła ma mniejszą rezystancję | Czasem przejście z 1,5 mm² na 2,5 mm² daje większą poprawę niż jakakolwiek „wymiana urządzenia” |
| Materiał | Miedź przewodzi lepiej niż aluminium przy tym samym przekroju | Przy aluminiowych odcinkach trzeba liczyć się z większymi stratami i starannym doborem osprzętu |
| Temperatura | Wraz z temperaturą rezystancja rośnie | Latem, w kanałach i w zabudowanych trasach wynik bywa gorszy niż przy obliczeniach „na chłodno” |
| Połączenia i zaciski | Luźne lub utlenione styki dokładają własny opór | Źle dokręcona listwa potrafi robić więcej szkody niż sam dobór przekroju |
Właśnie dlatego ja zawsze zaczynam od geometrii obwodu i realnego obciążenia, a dopiero potem sięgam po dobór kabla. Gdy te dwa elementy są jasne, obliczenie jest już proste.
Jak policzyć spadek napięcia w praktyce
Do szybkich obliczeń wystarczy prawo Ohma i kilka założeń o rodzaju obwodu. Dla prostych instalacji domowych najczęściej używa się uproszczonych wzorów, które dobrze pokazują kierunek zmian, nawet jeśli nie zastępują pełnego projektu.
| Układ | Uproszczony wzór | Kiedy ma sens |
|---|---|---|
| DC lub obwód jednofazowy | ΔU ≈ 2 × I × l × ρ / S | Gdy liczysz jedną drogę przewodu w jedną stronę i z powrotem, a obciążenie jest w dużej mierze rezystancyjne |
| Trójfazowy | ΔU ≈ √3 × I × l × ρ / S | Gdy zasilasz odbiornik trójfazowy i chcesz ocenić orientacyjny ubytek na linii |
| AC z większą reaktancją | ΔU ≈ I × (R cosφ + X sinφ) | Przy dłuższych liniach, silnikach i obciążeniach o gorszym współczynniku mocy |
Żeby to nie zostało na poziomie symboli, policzmy prosty przykład. Załóżmy obwód 230 V, prąd 16 A, przewód miedziany 2,5 mm² i długość 20 m jedną stronę. Przyjmując oporność właściwą miedzi na poziomie około 0,0175 Ω·mm²/m, wychodzi około 4,5 V straty, czyli blisko 2%. To jeszcze zwykle mieści się w rozsądnym zakresie, ale przy 35-40 m ta sama linia zaczyna robić się wyraźnie słabsza.
W praktyce największy błąd początkujących polega na tym, że liczą tylko moc urządzenia, a pomijają długość obwodu i warunki pracy. Tymczasem właśnie te dwa elementy decydują, czy instalacja będzie stabilna, czy tylko „na papierze” poprawna.
Jakie wartości są zwykle akceptowane w Polsce
W polskiej praktyce projektowej najczęściej spotkasz odniesienie do PN-HD 60364-5-52. Z tej perspektywy przyjmuje się zwykle 3% dla obwodów oświetleniowych i 5% dla pozostałych obwodów końcowych, choć w niektórych opracowaniach i dla wybranych odcinków instalacji pojawia się też 4% jako granica dla całej trasy od złącza do odbiornika. Trzeba więc patrzeć nie tylko na sam procent, ale też na to, jaki fragment instalacji jest liczony.
| Zastosowanie | Najczęściej przyjmowana wartość | Uwagi praktyczne |
|---|---|---|
| Oświetlenie | 3% | Niższa tolerancja ma znaczenie dla komfortu, pracy LED-ów i równomierności światła |
| Pozostałe obwody końcowe | 5% | To typowy punkt odniesienia dla gniazd, małych odbiorników i wielu urządzeń domowych |
| Dłuższe trasy lub odcinek liczony od złącza | W praktyce często 4% | Tu decyduje przyjęta definicja odcinka, dokumentacja projektu i warunki przyłączenia |
| Instalacje fotowoltaiczne | Jak najniżej, zwykle znacznie poniżej limitu | Każdy dodatkowy procent to realna strata energii, a na długich odcinkach DC lub AC łatwo ją odczuć |
Ja traktuję te wartości jako punkt kontrolny, a nie jako zachętę do projektowania „na styk”. Jeśli wynik jest blisko granicy, lepiej od razu przewidzieć zapas, bo później każda zmiana odbiornika albo wydłużenie trasy wraca jak bumerang.
Jak ograniczyć straty bez przepłacania za kabel
Najrozsądniejsze rozwiązania są zwykle bardzo przyziemne. Nie zaczynam od wymiany całej instalacji, tylko od sprawdzenia, czy da się usunąć najdroższe źródło problemu najprostszym ruchem.
- Skracam trasę przewodu, jeśli tylko projekt i układ budynku na to pozwalają.
- Rozdzielam duże obciążenia na osobne obwody zamiast pakować wszystko w jedną linię.
- Dobieram większy przekrój tam, gdzie prąd jest wysoki i odcinek naprawdę długi.
- W trójfazie pilnuję równomiernego obciążenia faz, bo nierównowaga potrafi podbić problemy na jednej linii.
- Sprawdzam zaciski, puszki, rozdzielnice i połączenia wyrównawcze, bo słaby styk psuje cały efekt.
- W instalacjach PV ustawiam falownik możliwie sensownie względem punktu przyłączenia, żeby nie wydłużać niepotrzebnie strony AC ani DC.
- Nie zakładam automatycznie, że „grubszy kabel rozwiąże wszystko”, bo czasem większy przekrój nie mieści się w trasie, jest trudniejszy do ułożenia albo nie poprawia sytuacji tak mocno, jak oczekiwano.
W systemach fotowoltaicznych to szczególnie ważne, bo zbyt długie przewody po stronie modułów lub między falownikiem a rozdzielnią obniżają uzysk bez żadnego efektu wizualnego. Instalacja wygląda poprawnie, a jednak oddaje mniej energii, niż powinna.
Po takim przeglądzie zostaje jeszcze jedna rzecz: odróżnić realny problem z przewodem od objawów, które tylko go imitują.
Objawy i błędy diagnostyczne, które najczęściej wprowadzają w błąd
Najczęstszy sygnał ostrzegawczy to nie jest spektakularna awaria, tylko drobiazgi: przygasanie świateł po włączeniu czajnika, restart falownika, wolniejszy start silnika albo wyraźne grzanie się przewodu i zacisków. W takich sytuacjach ważne jest, żeby mierzyć napięcie pod obciążeniem, a nie tylko „na pusto”, bo bez pracy odbiornika wynik potrafi wyglądać zupełnie poprawnie.
Drugi błąd to mylenie wady urządzenia z problemem instalacji. Jeżeli ten sam odbiornik zachowuje się źle tylko na jednym obwodzie, a na innym działa normalnie, to podejrzenie powinno paść na linię zasilającą, połączenia albo dobór przekroju. Z kolei jeśli problem pojawia się losowo i rośnie wraz z temperaturą, winny bywa często styk, a nie sam kabel.
Przy diagnostyce zwracam uwagę na trzy rzeczy: ubytek napięcia na końcu obwodu, temperaturę połączeń oraz chwilowe zachowanie pod dużym poborem prądu. To zestaw szybszy i bardziej użyteczny niż szukanie „na oko”, bo pozwala od razu odróżnić przewód za cienki od przewodu tylko pozornie winnego.
Co sprawdzić przed dołożeniem nowego obwodu
Jeżeli planujesz nowy obwód, dołożenie pompy ciepła, klimatyzacji albo rozbudowę instalacji PV, zacznij od czterech pytań: jaki będzie realny prąd pracy, jaka jest długość trasy, z jakiego materiału jest przewód i czy obciążenie jest jednofazowe, czy trójfazowe. Te odpowiedzi zwykle wystarczą, żeby wstępnie ocenić, czy obecny przekrój ma sens, czy od razu trzeba myśleć o zmianie układu.
- Jeśli odcinek jest krótki, a prąd umiarkowany, zwykle wystarczy rozsądny projekt i porządne połączenia.
- Jeśli odcinek jest długi, a urządzenie ma duży pobór, sam dobór „standardowego” przewodu może być za słaby.
- Jeśli pracujesz z PV, licz osobno część DC i AC, bo oba fragmenty układu potrafią ograniczyć wynik.
- Jeśli masz wątpliwości, lepiej zostawić zapas na rozbudowę niż projektować układ tylko pod dzisiejsze minimum.
Dobrze policzony obwód nie musi być przewymiarowany, ale musi być odporny na rzeczywiste warunki pracy. To właśnie odróżnia instalację działającą poprawnie od instalacji, która będzie tylko „działać” przez pierwszy sezon.
