Kondensator wygląda niepozornie, ale w praktyce decyduje o stabilności zasilania, filtracji tętnień i krótkotrwałym magazynowaniu energii w wielu układach elektronicznych. W tym artykule pokazuję, skąd bierze się wzór na pojemność kondensatora, jak go poprawnie czytać, od czego zależy wynik i jak wykorzystać tę wiedzę w urządzeniach energetycznych oraz rozwiązaniach związanych z fotowoltaiką.
Najważniejsze zależności, które warto mieć pod ręką
- Pojemność opisuje, ile ładunku kondensator gromadzi przy danym napięciu, a jednostką jest farad.
- Podstawowa zależność to C = Q / U, czyli pojemność równa się ładunkowi podzielonemu przez napięcie.
- W kondensatorze płaskim pojemność rośnie wraz z polem okładek i przenikalnością dielektryka, a maleje przy większej odległości między okładkami.
- Połączenie równoległe zwiększa pojemność, a szeregowe ją zmniejsza, choć podnosi dopuszczalne napięcie układu.
- W układach energetycznych ważne są też napięcie znamionowe, ESR, prąd tętnień i temperatura pracy.
- Najczęstszy błąd to traktowanie samej pojemności jako jedynego kryterium doboru elementu.
Co oznacza pojemność kondensatora w praktyce
Pojemność nie jest abstrakcyjną liczbą z katalogu. To konkretna informacja o tym, jak dużo ładunku dany element może zgromadzić przy określonym napięciu i jak będzie zachowywał się w obwodzie. Im większa pojemność, tym lepiej kondensator radzi sobie z podtrzymaniem napięcia, wygładzaniem zakłóceń i krótkim oddawaniem energii wtedy, gdy układ tego potrzebuje.
Warto pamiętać, że sam farad jest dużą jednostką. W elektronice i energetyce częściej spotykam mikrofarady, nanofarady albo pikofarady, bo takie zakresy są po prostu praktyczniejsze. Kondensator nie „produkuje” energii, tylko ją magazynuje w polu elektrycznym, więc jego rola zależy od miejsca w układzie: inaczej pracuje w filtrze zasilacza, inaczej w falowniku, a jeszcze inaczej w obwodzie pomiarowym.
Żeby przejść od intuicji do liczb, trzeba spojrzeć na podstawową zależność, z której korzysta się niemal wszędzie.
Najprostszy wzór na pojemność kondensatora i jednostki
Podstawowy zapis jest prosty: C = Q / U.
W tym równaniu:
- C oznacza pojemność kondensatora,
- Q to ładunek zgromadzony na okładkach,
- U to napięcie między okładkami.
Z tej samej zależności łatwo wyprowadzić dwa praktyczne przekształcenia: Q = C · U oraz U = Q / C. I właśnie te dwie wersje są najczęściej używane przy szybkich obliczeniach. Jeśli znam pojemność i napięcie, mogę policzyć ładunek. Jeśli znam ładunek i pojemność, wyznaczam napięcie.
Jednostką pojemności jest farad, czyli 1 F = 1 C/V. W praktyce spotyka się jednak głównie podwielokrotności: 1 µF, 1 nF albo 1 pF. Przykład jest prosty: kondensator o pojemności 1000 µF naładowany do 24 V zgromadzi ładunek Q = 0,001 F · 24 V = 0,024 C, czyli 24 mC. To już pokazuje, że pojemność ma bezpośredni związek z tym, jak element zachowa się w realnym układzie.
Sama liczba nie mówi jednak wszystkiego, bo na wynik mocno wpływa budowa kondensatora. Właśnie dlatego warto przejść od definicji do geometrii elementu.

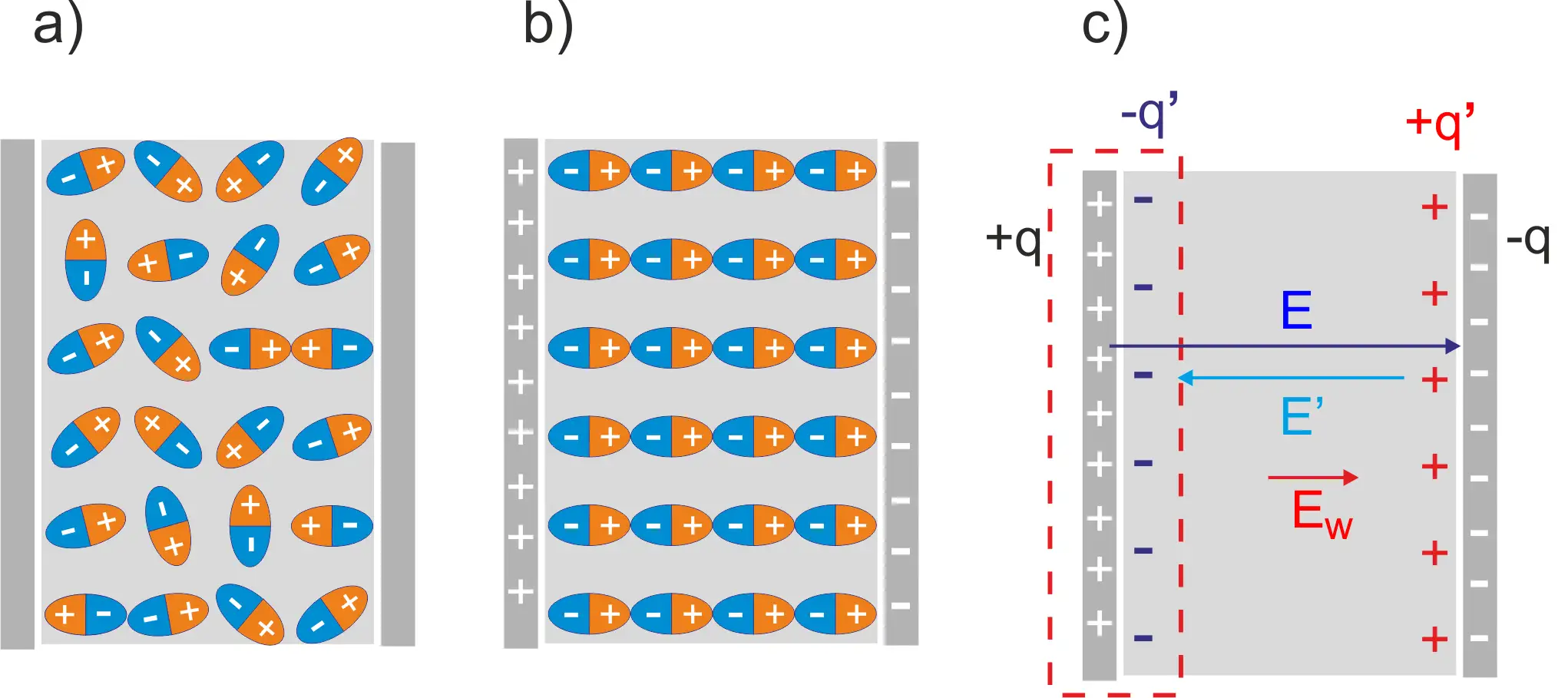

Od czego zależy pojemność kondensatora płaskiego
Najbardziej klasyczny model to kondensator płaski. Jego pojemność opisuje zależność: C = ε · A / d, gdzie ε oznacza przenikalność elektryczną ośrodka, A pole powierzchni okładek, a d odległość między nimi. W wersji rozwiniętej zapisuje się to jako C = ε0 · εr · A / d, czyli z uwzględnieniem przenikalności próżni i współczynnika materiału umieszczonego między okładkami.
W praktyce działają tu trzy proste reguły. Większa powierzchnia okładek zwiększa pojemność. Mniejsza odległość między nimi także ją zwiększa. A materiał dielektryczny o wyższej przenikalności elektrycznej może podnieść pojemność nawet bardzo wyraźnie. To właśnie dlatego ten sam „format” kondensatora może mieć zupełnie inną pojemność w zależności od zastosowanego dielektryka.
| Czynnik | Wpływ na pojemność | Znaczenie praktyczne |
|---|---|---|
| Pole okładek A | Większe A = większa pojemność | Większa powierzchnia daje więcej miejsca na gromadzenie ładunku |
| Odległość d | Większe d = mniejsza pojemność | Im dalej od siebie są okładki, tym słabszy efekt magazynowania |
| Dielektryk εr | Większe εr = większa pojemność | Materiał między okładkami może istotnie zmienić wynik |
Ja traktuję ten wzór jako punkt wyjścia, ale nie jako opis wszystkiego. W realnym kondensatorze pojawiają się tolerancje, straty, ograniczenia napięciowe i wpływ temperatury. To dlatego ten sam element w katalogu i w układzie może zachowywać się nieco inaczej. Skoro już wiemy, od czego zależy pojedynczy kondensator, czas sprawdzić, co dzieje się przy ich łączeniu.
Jak liczyć kondensatory połączone szeregowo i równolegle
To jeden z miejsc, w których najłatwiej o błąd. Przy połączeniu równoległym pojemności się sumują, a przy szeregowym trzeba sumować odwrotności. Zapis wygląda tak:
| Rodzaj połączenia | Wzór | Efekt |
|---|---|---|
| Równoległe | Cz = C1 + C2 + ... | Pojemność rośnie, napięcie na każdym kondensatorze jest takie samo |
| Szeregowe | 1 / Cz = 1 / C1 + 1 / C2 + ... | Pojemność maleje, ale układ może wytrzymać wyższe napięcie |
Przykład dobrze pokazuje różnicę. Jeśli połączę równolegle kondensatory 100 µF i 220 µF, dostanę 320 µF. Jeśli połączę te same elementy szeregowo, pojemność zastępcza spadnie do około 68,8 µF. To dlatego w praktyce równoległe łączenie stosuje się wtedy, gdy potrzebuję większej pojemności, a szeregowe wtedy, gdy muszę rozłożyć napięcie między elementami.
W układach energetycznych i zasilających ta różnica ma bezpośredni wpływ na stabilność pracy, więc warto od razu przejść do zastosowań, gdzie te obliczenia naprawdę robią różnicę.
Dlaczego to ma znaczenie w falownikach, zasilaczach i instalacjach PV
Gdy pracuję z układami energetycznymi, patrzę na kondensator nie tylko jak na element o określonej pojemności. Liczy się też jego rola w obwodzie: filtracja tętnień, podtrzymanie napięcia, kompensacja krótkich skoków obciążenia albo tłumienie zakłóceń w części mocy. W falownikach i zasilaczach kondensator często stabilizuje szynę DC, a w układach fotowoltaicznych pomaga wygładzać energię po stronie przekształtnika.
W takich zastosowaniach szczególnie ważna jest energia zgromadzona w polu elektrycznym. Opisuje ją zależność E = 1/2 · C · U². To oznacza, że napięcie ma ogromne znaczenie: podwojenie napięcia daje czterokrotnie większą energię przy tej samej pojemności. Dlatego w praktyce nie wystarczy porównać samych mikrofaradów. Trzeba jeszcze sprawdzić napięcie znamionowe, prąd tętnień i temperaturę pracy.
W energoelektronice ważny jest też ESR, czyli równoważna rezystancja szeregowa. Mówiąc prościej, to strata wewnętrzna kondensatora, która wpływa na grzanie i sprawność. Dwa kondensatory o tej samej pojemności mogą więc zachowywać się zupełnie inaczej, jeśli jeden ma niski ESR, a drugi wyższy. W instalacjach PV, przetwornicach i UPS-ach to często właśnie te „drugorzędne” parametry decydują o trwałości.
Skoro zastosowanie ma już praktyczny wymiar, warto zamknąć temat tym, gdzie najczęściej pojawiają się pomyłki i jak ich uniknąć.
Najczęstsze błędy przy obliczeniach i doborze
- Mylenie jednostek, zwłaszcza µF, nF i pF, co potrafi dać wynik błędny o kilka rzędów wielkości.
- Traktowanie połączenia szeregowego tak, jakby pojemności się po prostu dodawały.
- Ignorowanie napięcia znamionowego, mimo że to ono często ogranicza bezpieczną pracę elementu.
- Zakładanie, że wartość katalogowa jest dokładna co do ostatniego procenta, choć w praktyce tolerancje bywają istotne.
- Pominięcie ESR i prądu tętnień, co w układach mocy szybko prowadzi do przegrzewania.
- Dobieranie kondensatora wyłącznie pod pojemność, bez uwzględnienia temperatury i typu dielektryka.
Najbardziej zdradliwy błąd widzę wtedy, gdy ktoś uznaje, że większa pojemność zawsze jest lepsza. W rzeczywistym układzie to nieprawda: za duża pojemność może wydłużyć rozruch, przeciążyć prostownik albo zmienić zachowanie całego filtra. Dlatego końcowy dobór powinien być bardziej techniczny niż intuicyjny.
To prowadzi już do ostatniej, najbardziej praktycznej części: co sprawdzić, zanim uznamy kondensator za właściwie dobrany do konkretnego zastosowania.
Na co patrzę, zanim uznam kondensator za dobrany do układu
Ja zaczynam od trzech pytań: jaką pojemność naprawdę potrzebuję, jakie napięcie i prąd tętnień będzie widział element oraz czy warunki pracy nie podbiją temperatury ponad bezpieczny poziom. Dopiero potem sprawdzam technologię wykonania. Kondensator ceramiczny, foliowy, elektrolityczny czy superkondensator nie są wymienne „na oko”, bo każdy z nich ma inny kompromis między pojemnością, stratami, gabarytami i trwałością.
- Jeśli układ pracuje impulsowo, sprawdzam ESR i prąd tętnień.
- Jeśli miejsce na płytce jest ograniczone, porównuję gęstość pojemności, a nie tylko samą liczbę µF.
- Jeśli napięcie jest wysokie, zostawiam wyraźny margines względem warunków pracy, a nie tylko względem obliczeń z kartki.
- Jeśli element ma pracować długo, patrzę na temperaturę i trwałość deklarowaną dla konkretnego typu kondensatora.
- Jeśli łączę kilka sztuk w bank, sprawdzam równomierność obciążenia i sposób rozkładu napięcia.
W praktyce to właśnie te dodatkowe parametry rozstrzygają, czy układ będzie działał stabilnie przez lata, czy tylko uruchomi się na stole. Sam wzór jest prosty, ale dopiero połączenie go z geometrią, sposobem łączenia i parametrami pracy daje odpowiedź użyteczną dla projektanta lub osoby serwisującej układ. Jeśli trzymam się tych zasad, pojemność przestaje być suchą wartością z tabelki, a staje się parametrem, który naprawdę pomaga dobrać bezpieczny i skuteczny element.
