W obwodach elektrycznych najwięcej problemów zwykle zaczyna się nie od samego źródła zasilania, lecz od tego, jak łatwo prąd przechodzi przez przewód, styk czy element odbiorczy. Właśnie o tym mówi konduktancja: o praktycznej łatwości przepływu i o tym, skąd biorą się straty, spadki napięcia oraz grzanie połączeń. Poniżej wyjaśniam to prosto, ale bez spłycania tematu, z przykładami przydatnymi zarówno w klasycznej instalacji, jak i w energetyce czy fotowoltaice.
Najważniejsze rzeczy do zapamiętania
- Wyższa przewodność oznacza łatwiejszy przepływ prądu i mniejsze straty na danym odcinku.
- Jednostką jest siemens (S), a dla rezystora zachodzi zależność G = 1/R.
- Na wynik wpływają materiał, długość, przekrój, temperatura i stan połączeń.
- W obwodach równoległych przewodności się sumują, więc dodatkowa gałąź obniża opór zastępczy.
- W PV i instalacjach energetycznych słaby styk często robi większą szkodę niż sam przewód.
Jak rozumieć przewodność elektryczną w obwodzie
Najprościej patrzę na to tak: przy tym samym napięciu element o większej przewodności przepuści większy prąd. Dla rezystora obowiązuje G = 1/R, a w ogólnym ujęciu także G = I/U. Jednostką jest siemens (S) - 1 S oznacza, że przy 1 V płynie 1 A.
Krótka intuicja: jeśli opór rośnie dziesięć razy, przewodność spada dziesięć razy. To dlatego nawet niewielka poprawa połączenia albo większy przekrój przewodu potrafią wyraźnie zmienić zachowanie całego obwodu.
| Opór | Przewodność | Co to oznacza w praktyce |
|---|---|---|
| 1 Ω | 1 S | Prąd płynie bardzo łatwo |
| 10 Ω | 0,1 S | Przepływ jest nadal dobry, ale wyraźnie słabszy |
| 100 Ω | 0,01 S | Prąd jest już mocno ograniczony |
| 1000 Ω | 0,001 S | To już obszar typowy dla małych sygnałów, nie dla zasilania |
W praktyce taka tabela pomaga szybko ocenić, czy mówimy o elemencie zasilającym, czy raczej o układzie sygnałowym. Gdy mam w głowie tę zależność, od razu patrzę dalej na to, co w realnym świecie podnosi albo obniża przewodność odcinka.
Co najbardziej zmienia jej wartość
Na wartość przewodności wpływają przede wszystkim trzy rzeczy: materiał, geometria i temperatura. Dla prostego przewodnika wygodnie zapisać to jako G = σA/L, gdzie σ to przewodność materiału, A - przekrój, a L - długość przewodu.
- Materiał - miedź przewodzi lepiej niż wiele stopów, ale sama nazwa materiału nie wystarcza; liczy się też jego stan i czystość.
- Długość - im dłuższy odcinek, tym mniejsza przewodność całego elementu.
- Przekrój - grubsza żyła daje większą przewodność i mniejszy spadek napięcia.
- Temperatura - w metalach wzrost temperatury zwykle pogarsza przewodzenie, bo rośnie opór.
- Połączenia - luźny zacisk, korozja albo przegrzany konektor potrafią zmienić sytuację bardziej niż sam kabel.
Jest też ważny wyjątek: w półprzewodnikach i elektrolitach zachowanie względem temperatury może być inne niż w metalach. Dlatego przy ocenie instalacji nie polegam na jednym ogólnym założeniu, tylko patrzę na konkretny materiał i warunki pracy. To prowadzi do częstej pomyłki, czyli mieszania przewodności elementu z oporem albo z przewodnością samego materiału.
Czym różni się od oporu i przewodności materiału
Te pojęcia są blisko spokrewnione, ale nie oznaczają tego samego. Jeśli tego nie rozdzielisz, łatwo źle dobrać kabel albo błędnie zinterpretować wynik pomiaru. Ja zwykle trzymam się prostej zasady: opór dotyczy konkretnego elementu, a przewodność materiału mówi o tym, z czego ten element został wykonany.
| Wielkość | Symbol | Jednostka | Co opisuje |
|---|---|---|---|
| Opór | R | Ω | Jak trudno przepchnąć prąd przez konkretny element |
| Przewodność elementu | G | S | Jak łatwo płynie prąd przez dany element |
| Przewodność materiału | σ | S/m | Własność samego materiału, niezależna od wymiarów odcinka |
| Rezystywność | ρ | Ωm | Odwrotność przewodności materiału |
| Admitancja | Y | S | Pełniejszy opis w prądzie zmiennym, gdzie przewodność jest tylko częścią obrazu |
Praktyczny przykład jest prosty: dwa przewody z tego samego materiału mogą zachowywać się zupełnie inaczej, jeśli jeden ma 2 m długości, a drugi 20 m. Materiał pozostaje ten sam, ale całkowita przewodność już nie. W obwodach równoległych dochodzi jeszcze jedna ważna zasada: przewodności gałęzi się sumują, więc dodatkowa ścieżka dla prądu realnie zmniejsza opór zastępczy. To właśnie dlatego przy projektowaniu instalacji nie wystarczy znać nazwę materiału - trzeba rozumieć cały tor przepływu.
Dlaczego ma znaczenie w kablach, złączach i fotowoltaice
W instalacjach energetycznych i PV przewodność przekłada się bezpośrednio na spadek napięcia i ciepło. Jeśli na odcinku 12 V zgubisz 1 V, tracisz około 8,3% napięcia. Przy 48 V ten sam spadek to około 2,1%, więc w niskonapięciowych układach każdy słabszy styk boli znacznie bardziej.
Ja patrzę na to bez romantyzowania: prąd nie „gubi się” magicznie w kablu, tylko zamienia część energii w ciepło tam, gdzie przewodność jest zbyt mała. Dlatego w praktyce liczą się:
- długość trasy kablowej - im dalej, tym większe ryzyko strat;
- przekrój żyły - zbyt cienki przewód szybciej się nagrzewa;
- jakość złącz i zacisków - słaby styk potrafi być groźniejszy niż sam przewód;
- obciążenie prądowe - przy dużym prądzie straty rosną bardzo szybko;
- temperatura pracy - nagrzany element zwykle przewodzi gorzej, co może nakręcać problem.
W fotowoltaice ma to szczególne znaczenie na odcinku między modułami, skrzynką przyłączeniową i falownikiem. Jeśli złącze jest źle zaciśnięte albo kabel dobrano zbyt agresywnie „na styk”, system działa, ale oddaje mniej energii, niż powinien. A to jest właśnie ten rodzaj straty, który przez długi czas potrafi pozostać niewidoczny. Skoro wiemy już, gdzie przewodność robi różnicę, pozostaje pytanie, jak ją poprawnie sprawdzać bez wyciągania błędnych wniosków.

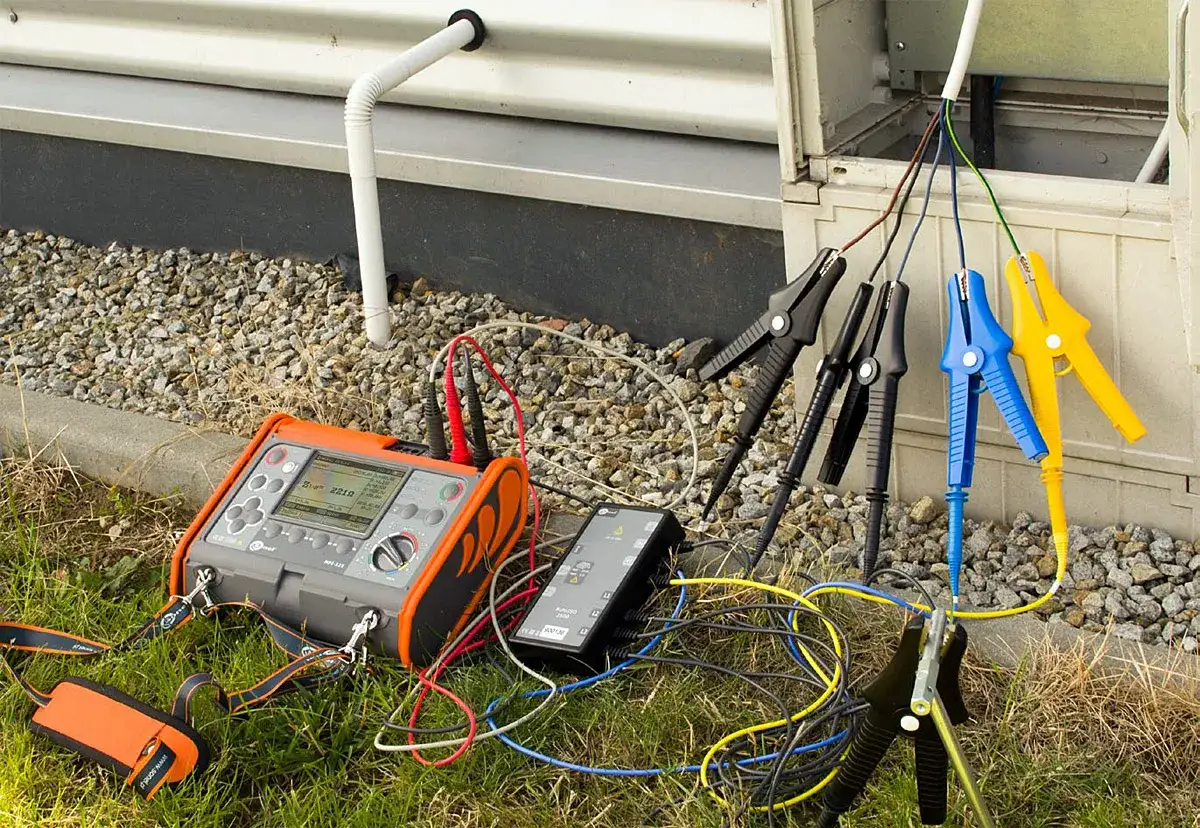

Jak mierzyć ją poprawnie i nie pomylić wyniku
Najprostszy pomiar robi się przez zmierzenie oporu i odwrócenie wyniku. Jeśli rezystancja wynosi 0,25 Ω, przewodność to 4 S. W praktyce trzeba jednak uważać, bo zwykły multimetr nie zawsze wystarcza, zwłaszcza przy bardzo małych oporach połączeń.
- Mierz przy odłączonym zasilaniu - to podstawowa zasada bezpieczeństwa i wiarygodności wyniku.
- Przy małych oporach użyj pomiaru czteroprzewodowego - wtedy opór przewodów pomiarowych nie zafałszuje odczytu.
- W prądzie zmiennym patrz na impedancję i admitancję - samo Ω nie opisuje już całego zachowania elementu.
- Nie myl oporu izolacji z przewodnością roboczą - żyła może przewodzić dobrze, a izolacja jednocześnie blokować upływ prądu.
- Nie oceniaj jednego odczytu bez kontekstu - temperatura, wilgoć i stan zacisku potrafią zmienić wynik bardziej, niż się wydaje.
W praktyce najczęstszy błąd polega na tym, że ktoś bierze wynik z prostego testu i uznaje go za pełny obraz instalacji. To za mało. Dla połączeń śrubowych, końcówek kablowych czy starych zacisków lepiej sprawdza się ocena całego punktu połączenia, a nie tylko samej żyły. Właśnie dlatego do ostatniego kroku podchodzę zawsze jak do krótkiej kontroli jakości, a nie jak do formalności.
Na co patrzę, zanim uznam obwód za dobrze prowadzony
Jeśli mam ocenić instalację szybko i rzeczowo, nie skupiam się wyłącznie na liczbie z miernika. Patrzę na kilka prostych punktów, bo to one zwykle decydują, czy przepływ prądu będzie stabilny, czy zacznie się dusić w jednym miejscu.
- Czy długość przewodu ma sens - zbędnie długie odcinki prawie zawsze oznaczają niepotrzebne straty.
- Czy przekrój odpowiada obciążeniu - cienki przewód może działać poprawnie tylko pozornie.
- Czy połączenia są czyste i solidne - utleniony lub luźny styk to typowy punkt grzania.
- Czy system pracuje niskonapięciowo - im niższe napięcie, tym bardziej każdy spadek napięcia boli procentowo.
- Czy obciążenie jest stałe czy impulsowe - przy pikach prądowych słabe miejsca ujawniają się szybciej.
- Czy widać ślady przegrzania - przebarwienia, zapach izolacji i mięknące końcówki nie są kosmetyką, tylko sygnałem ostrzegawczym.
Dobra przewodność nie jest celem samym w sobie; liczy się stabilny przepływ prądu bez strat i bez punktów grzania. Gdy jeden odcinek działa gorzej niż reszta, problem prawie zawsze jest lokalny: w przewodzie, końcówce albo styku. I właśnie tam szukałbym przyczyny najpierw.
