Om to jedna z tych wielkości, które brzmią szkolnie, ale w praktyce decydują o bardzo konkretnych rzeczach: stratach energii, nagrzewaniu przewodów i pracy całego obwodu. Jednostka oporu elektrycznego to om (Ω), a jeśli dobrze rozumiesz, co oznacza, łatwiej czytasz schematy, dobierasz elementy i ocenisz, gdzie prąd „ucieka” w postaci ciepła. W tym tekście pokazuję to bez zbędnej teorii, ale z liczbami i przykładami, które naprawdę pomagają.
Om to praktyczna miara tego, jak mocno obwód hamuje przepływ prądu
- Om (Ω) opisuje opór elektryczny i jest jednostką układu SI.
- 1 Ω oznacza, że przy napięciu 1 V płynie prąd 1 A.
- Podstawowy wzór to R = U / I, a z niego wynika też U = R × I.
- Na opór wpływają materiał, długość, przekrój i temperatura przewodnika.
- W instalacjach elektrycznych i PV duży opór oznacza większe straty mocy i większe grzanie.
- Nie każdy element zachowuje się omowo, więc wynik pomiaru trzeba interpretować ostrożnie.
Co naprawdę oznacza om
Ja najprościej tłumaczę to tak: opór mówi, jak bardzo dany element utrudnia przepływ prądu. Im większy opór, tym trudniej „przepchnąć” ładunek przy tym samym napięciu. To nie jest tylko definicja z podręcznika, ale realny parametr, który wpływa na działanie kabli, rezystorów, grzałek i całych instalacji.
W praktyce technicznej często spotkasz też słowo rezystancja. Sens jest ten sam, choć „opór” brzmi bardziej po polsku, a „rezystancja” częściej pojawia się w dokumentacji i elektronice. Najważniejsze jest jedno: 1 Ω = 1 V / 1 A, czyli taki opór stawia element, przez który przy 1 woltcie płynie prąd 1 ampera.
| Wielkość | Symbol | Jednostka | Znaczenie |
|---|---|---|---|
| Napięcie | U | V | Różnica potencjałów, która „napędza” prąd |
| Natężenie | I | A | Ilość ładunku przepływająca w czasie |
| Opór | R | Ω | Miara tego, jak mocno obwód ogranicza prąd |
Gdy już to ustalisz, łatwo przejść do obliczeń. I właśnie tu pojawia się prawo Ohma, czyli najpraktyczniejsze narzędzie do szybkiej oceny obwodu.
Jak policzyć opór z napięcia i prądu

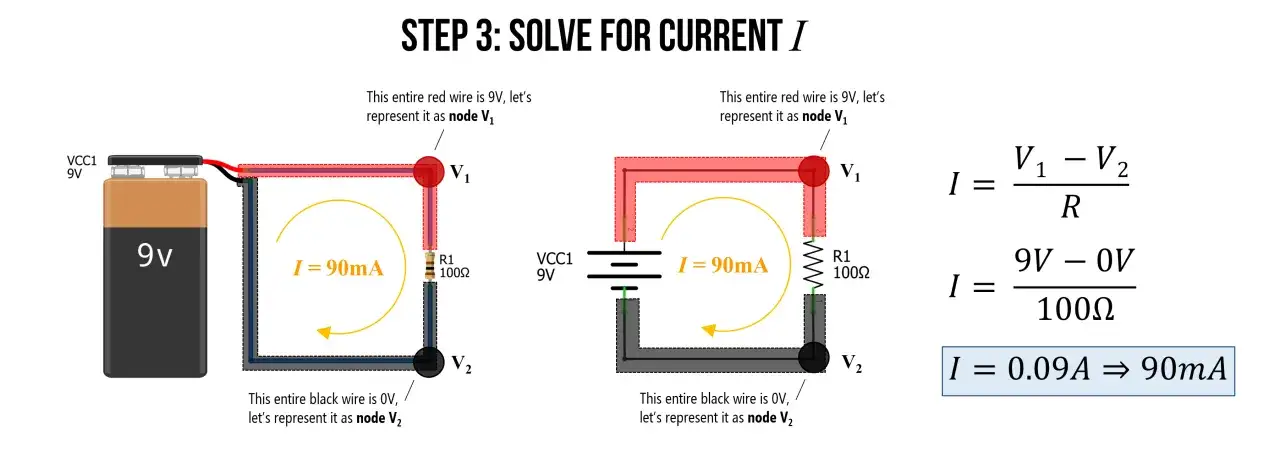

Najważniejszy wzór jest prosty: R = U / I. Jeśli znasz napięcie i natężenie, opór wyliczysz w kilka sekund. W drugą stronę działa to równie dobrze: I = U / R oraz U = R × I.
Warto pamiętać, że ten model działa najlepiej dla elementów omowych, czyli takich, których opór nie zmienia się gwałtownie pod wpływem temperatury czy napięcia. Dla rezystora wynik będzie zwykle bardzo dobry, ale dla żarówki, diody albo niektórych elementów półprzewodnikowych trzeba już myśleć ostrożniej.
| Napięcie | Natężenie | Obliczony opór | Co to pokazuje |
|---|---|---|---|
| 9 V | 25 mA | 360 Ω | Mały prąd przy dość dużym ograniczeniu przepływu |
| 12 V | 2 A | 6 Ω | Typowy poziom dla obwodu o wyraźnie większym poborze |
| 24 V | 8 A | 3 Ω | Przypadek, w którym niski opór pozwala na duży prąd |
Takie przeliczenia są przydatne nie tylko na lekcji fizyki. W pracy z instalacjami pomagają szybko ocenić, czy odbiornik jest lekki, wymagający czy wręcz przeciwnie, stanowi duże obciążenie dla źródła zasilania. Sam wzór nie odpowiada jednak na pytanie, skąd ten opór się bierze.
Od czego zależy opór przewodnika
Tu wchodzimy w praktykę. Na opór przewodnika wpływa przede wszystkim materiał, długość, przekrój i temperatura. Jeśli chcę szybko wyjaśnić to komuś bez tła technicznego, pokazuję wzór R = ρL/A, gdzie ρ to rezystywność materiału, L to długość przewodnika, a A to pole jego przekroju poprzecznego.
- Dłuższy przewód ma większy opór, bo elektrony pokonują dłuższą drogę i częściej zderzają się z atomami materiału.
- Grubszy przewód ma mniejszy opór, ponieważ daje prądowi „szerszą drogę” przepływu.
- Materiał ma ogromne znaczenie: miedź i aluminium dobrze przewodzą, a niektóre stopy celowo mają większy opór, bo mają się nagrzewać.
- Temperatura też zmienia sytuację, zwłaszcza w metalach, gdzie opór zwykle rośnie wraz z nagrzewaniem.
Właśnie dlatego przewód miedziany w instalacji energetycznej i drut oporowy w grzałce nie są zamiennikami. Pierwszy ma jak najmniej przeszkadzać prądowi, drugi ma zamieniać energię elektryczną w ciepło. To samo zjawisko, ale zupełnie inny cel konstrukcyjny.

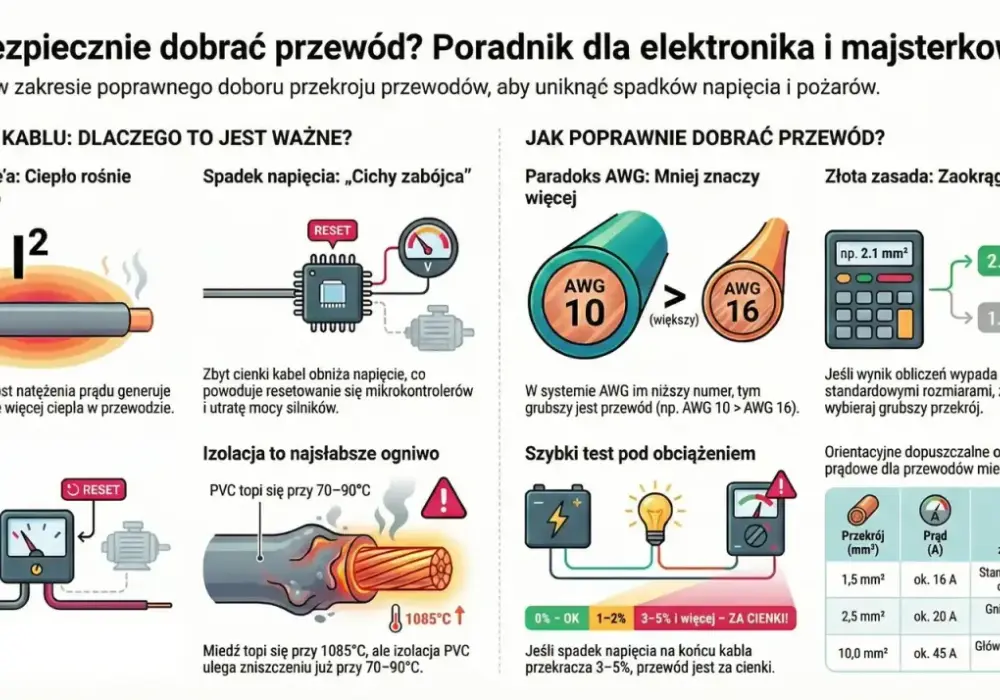

Dlaczego opór ma znaczenie w instalacjach i elektronice
Ja patrzę na opór przede wszystkim przez pryzmat strat mocy. Wzór P = I²R pokazuje, że przy dużym prądzie nawet niewielki opór może zamienić się w zauważalne grzanie. To właśnie dlatego w instalacjach DC, w systemach bateryjnych i po stronie fotowoltaiki dobór przewodów oraz jakości połączeń jest tak ważny.
Przykład jest prosty: jeśli przez przewód płynie 20 A, to opór 0,1 Ω daje stratę 40 W, a opór 0,2 Ω już 80 W. Różnica 0,1 Ω może więc oznaczać dodatkowe 40 W ciepła, które nie zasila odbiornika, tylko bez sensu ogrzewa kabel albo złącze. W instalacji pracującej wiele godzin dziennie to nie detal, tylko realna strata energii.
| Obszar | Po co pilnuje się oporu | Co zwykle robi największą różnicę |
|---|---|---|
| Przewody i złącza | Ograniczenie spadków napięcia i grzania | Przekrój, długość i jakość styków |
| Fotowoltaika i magazyny energii | Zmniejszenie strat po stronie DC | Krótkie trasy kablowe i właściwy dobór przewodów |
| Grzałki i czajniki | Zamiana energii elektrycznej w ciepło | Materiał i konstrukcja elementu grzejnego |
| LED i elektronika | Ograniczenie prądu i ochrona podzespołów | Dobór rezystora lub układu sterowania |
W energetyce odnawialnej szczególnie ważne jest to, że przy niskim napięciu i wysokim prądzie nawet małe niedopatrzenie robi się kosztowne. Dlatego dobry projekt przewiduje nie tylko moc urządzeń, ale też opór przewodów, styków i całej drogi przepływu prądu.
Najczęstsze błędy przy oporze i rezystancji
W praktyce widzę cztery pomyłki, które wracają najczęściej. Pierwsza to mylenie oporu z mocą. To nie to samo: om mówi, jak trudno płynie prąd, a wat pokazuje, ile energii urządzenie zużywa albo oddaje w czasie.
- Zakładanie stałego oporu wszędzie - nie każdy element zachowuje się liniowo, a żarówka czy dioda potrafią zmienić charakterystykę po rozgrzaniu.
- Ignorowanie temperatury - zimny i gorący przewód nie muszą mieć identycznego oporu, więc pomiar w praktyce bywa inny niż „na papierze”.
- Pomiar pod napięciem - opór mierzy się na odłączonym układzie, inaczej wynik może być mylący albo po prostu niebezpieczny.
- Bagatelizowanie styków - luźne, zaśniedziałe albo zabrudzone połączenie często psuje więcej niż sam odcinek kabla.
Druga częsta pułapka to myślenie, że skoro element ma „mały opór”, to problem znika. W rzeczywistości w obwodach wysokoprądowych liczy się suma wielu małych strat: przewód, złącze, zacisk, bezpiecznik, a czasem nawet samo utlenienie kontaktu. To właśnie te drobiazgi często decydują o jakości całej instalacji.
Co sprawdzam, gdy opór zaczyna psuć pracę obwodu
Gdybym miał szybko ocenić fragment instalacji, zacząłbym od czterech rzeczy: materiału, długości, przekroju i jakości połączeń. To zwykle wystarcza, żeby znaleźć przyczynę spadków napięcia, nadmiernego grzania albo słabszej pracy odbiornika. Dopiero potem ma sens dokładniejsze mierzenie i porównywanie wyników z teorią.
- Czy problem dotyczy przewodu, czy samego odbiornika.
- Czy obwód pracuje przy dużym prądzie, gdzie straty rosną najszybciej.
- Czy kabel ma odpowiedni przekrój do obciążenia i długości trasy.
- Czy styk nie jest przegrzany, poluzowany albo skorodowany.
- Czy mierzony element zachowuje się omowo, czy wymaga innej interpretacji.
W dobrze zaprojektowanym układzie opór nie jest problemem sam w sobie. Problem zaczyna się wtedy, gdy zamienia się w niepotrzebne ciepło, spadek napięcia albo niestabilną pracę odbiornika. Jeśli zapamiętasz tylko jedną rzecz, niech będzie taka: om to nie teoria dla teorii, ale prosty sposób opisu tego, jak energia zachowuje się w obwodzie.
