Różnica potencjałów między dwoma punktami gruntu potrafi być równie groźna jak kontakt z przewodem pod napięciem, zwłaszcza gdy w grę wchodzi burza, uszkodzona linia albo awaria w obiekcie energetycznym. Właśnie dlatego temat napięcia krokowego warto rozumieć nie tylko teoretycznie, ale też praktycznie: kiedy powstaje, dlaczego jest niebezpieczne i jak zachować się bez zbędnych ruchów, które tylko zwiększają ryzyko. To ważne zarówno dla osób przebywających na otwartej przestrzeni, jak i dla tych, którzy mają do czynienia z instalacjami, uziemieniem i fotowoltaiką.
Najważniejsze rzeczy, które trzeba wiedzieć od razu
- To zagrożenie pojawia się wtedy, gdy prąd rozchodzi się w gruncie i między stopami powstaje różnica potencjałów.
- Najczęściej wiąże się z piorunem, zwarciem doziemnym, zerwaną linią lub awarią infrastruktury energetycznej.
- Duże kroki, bieganie i kładzenie się na ziemi mogą zwiększyć ryzyko porażenia.
- W praktyce pomagają małe kroki, złączone stopy, kucnięcie i szybkie odsunięcie się od strefy zagrożenia.
- Uziemienie, połączenia wyrównawcze i pomiary są kluczowe w obiektach energetycznych oraz w instalacjach PV.
Jak rozpoznać to zjawisko i skąd się bierze

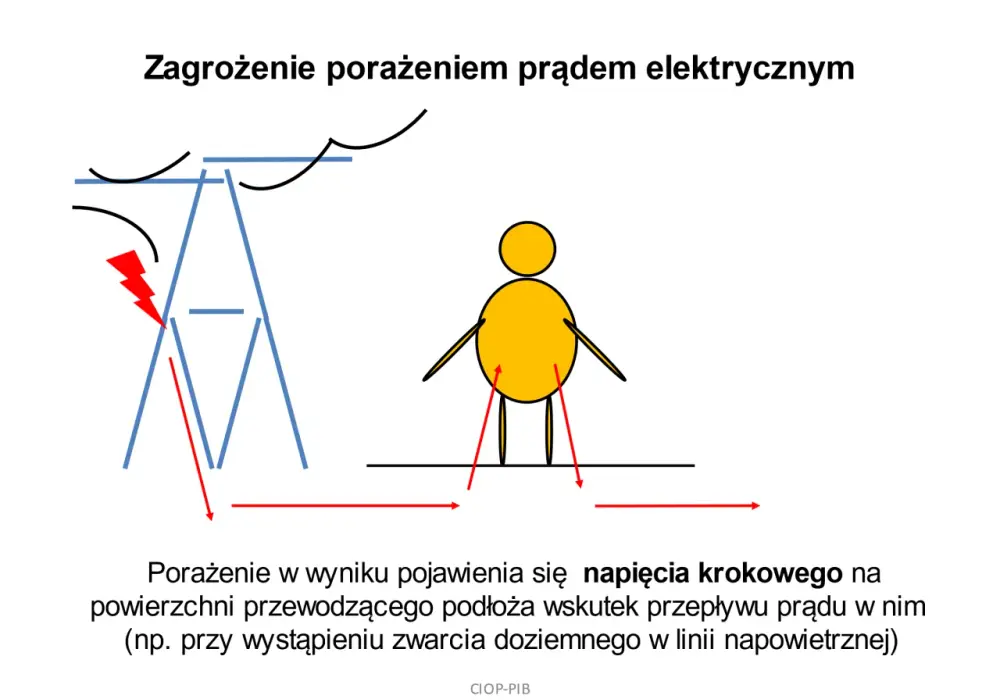

W najprostszej wersji chodzi o różnicę napięcia między dwoma punktami ziemi oddalonymi od siebie o około 1 metr, czyli mniej więcej o długość kroku człowieka. Gdy do gruntu wpływa duży prąd, na przykład po wyładowaniu atmosferycznym albo przy zwarciu doziemnym, ziemia nie jest już jednolitym „zerem”. Potencjał rozkłada się nierówno, a im bliżej miejsca wprowadzenia prądu, tym większy gradient potencjału, czyli szybsza zmiana napięcia na krótkim dystansie.
Ja patrzę na to tak: ziemia w takim momencie staje się częścią obwodu. Uziom, czyli element zakopany w gruncie, ma odprowadzić prąd do ziemi, ale w chwili zdarzenia sam może znaleźć się pod wyraźnie podniesionym potencjałem względem otoczenia. Właśnie dlatego zwykłe stanie na dwóch nogach może okazać się niebezpieczne, nawet jeśli nie dotykasz żadnego przewodu ani obudowy urządzenia.
To zjawisko jest zdradliwe, bo nie daje prostego sygnału ostrzegawczego. Czasem nie widać nic poza mokrą trawą, uszkodzonym słupem albo śladem po uderzeniu pioruna, a ryzyko już istnieje. To prowadzi do pytania, dlaczego ten sam mechanizm bywa mylony z innymi rodzajami porażenia.
Dlaczego bywa bardziej zdradliwe, niż wygląda
Ja rozdzielam dwa pojęcia, bo ich pomylenie prowadzi do złych decyzji: różnicę potencjałów na gruncie i napięcie dotykowe. W pierwszym przypadku nie trzeba niczego dotykać, żeby prąd popłynął przez ciało. W drugim źródłem zagrożenia jest kontakt z przewodzącą częścią urządzenia, obudową albo konstrukcją pod napięciem.
| Cecha | Różnica potencjałów na gruncie | Napięcie dotykowe |
|---|---|---|
| Czy trzeba dotknąć urządzenia? | Nie | Tak |
| Gdzie płynie prąd | Między stopami, przez nogi i dolną część ciała | Od dłoni lub ramienia do stóp, często przez tułów |
| Typowe miejsce ryzyka | Okolice miejsca uderzenia pioruna, zwarcia lub uszkodzenia linii | Obudowa, słup, ogrodzenie, metalowa konstrukcja |
| Co zwykle pomaga | Małe kroki, kucnięcie, szybkie opuszczenie strefy | Odłączenie zasilania, izolacja, wyrównanie potencjałów |
W praktyce zagrożenie krokowe jest o tyle podstępne, że człowiek często nie kojarzy go z porażeniem prądem. Nie czujesz „iskry” w klasycznym sensie, tylko nagle tracisz stabilność, możesz dostać skurczu mięśni albo upaść. Dlatego nie traktuję tego jako niuansu technicznego, tylko jako realne ryzyko, zwłaszcza tam, gdzie prąd może rozlać się po ziemi. Najczęściej pojawia się w kilku konkretnych sytuacjach.
Gdzie zagrożenie rośnie najbardziej
Największe ryzyko pojawia się tam, gdzie do gruntu trafia duży impuls prądu albo gdzie uszkodzony element sieci rozlewa potencjał na większą powierzchnię. W praktyce chodzi przede wszystkim o burze, zerwane przewody, awarie w pobliżu stacji transformatorowych oraz rozległe obiekty z własnym układem uziemiającym, takie jak farmy fotowoltaiczne czy rozdzielnie zewnętrzne.
| Sytuacja | Dlaczego jest niebezpieczna | Co to oznacza w praktyce |
|---|---|---|
| Uderzenie pioruna w ziemię, drzewo lub konstrukcję | Prąd rozchodzi się promieniście, a najbliższe punkty gruntu mają różne potencjały | Nie biegaj, nie siadaj i nie kładź się; najlepiej kucnij ze złączonymi nogami |
| Zerwana linia energetyczna | Otoczenie przewodu może znajdować się pod napięciem | Nie podchodź, nie dotykaj niczego metalowego i nie próbuj sam usuwać przewodu |
| Awarie w stacji elektroenergetycznej | Wzrost potencjału uziomu może objąć teren wokół obiektu | Trzymaj się stref technicznych, ogrodzeń i procedur bezpieczeństwa |
| Farma PV po burzy lub pracach ziemnych | Konstrukcje, kable i ogrodzenie mogą przewodzić prąd w nieoczekiwany sposób | Nie zakładaj, że teren jest bezpieczny tylko dlatego, że nie widać uszkodzeń |
Z tych scenariuszy wynika jedna rzecz: reakcja musi być szybka, ale nie chaotyczna. I właśnie tu najłatwiej popełnić błąd, bo instynkt podpowiada ruch, a ruch zwykle pogarsza sytuację.
Jak zachować się w praktyce, gdy jesteś w strefie ryzyka
Tu nie ma miejsca na improwizację. Jeśli jesteś na otwartej przestrzeni podczas burzy, nie biegnij, nie kładź się na ziemi i nie stawiaj szerokich kroków. Najbezpieczniej jest przykucnąć, złączyć stopy, obniżyć sylwetkę i odsunąć od siebie metalowe przedmioty, takie jak parasol, kijki trekkingowe czy rower.
- Przy burzy - przykucnij, jeśli nie masz schronienia, i trzymaj stopy blisko siebie.
- Przy zerwanym przewodzie - nie podchodź, nie próbuj go usuwać i nie dotykaj niczego, co może przewodzić prąd do ziemi.
- Jeśli musisz opuścić strefę - rób bardzo małe, zsuwane kroki, bez odrywania stóp daleko od gruntu.
- W grupie - rozproszcie się, bo jeden punkt zagrożenia nie powinien obejmować kilku osób naraz.
- Po burzy - nie wracaj od razu na teren, jeśli widzisz uszkodzone przewody, wypalone miejsce albo przewrócone elementy instalacji.
W poradnikach bezpieczeństwa przy burzy przyjmuje się też prostą zasadę: jeśli od błysku do grzmotu mija tylko kilka sekund, jesteś bardzo blisko strefy ryzyka, a jeśli od ostatniego grzmotu minęło około 30 minut, sytuacja jest już wyraźnie bezpieczniejsza. To prowadzi prosto do pytania, co inżynierowie robią, żeby takie sytuacje ograniczać od strony projektu.
Jak instalacje energetyczne i fotowoltaiczne ograniczają problem
Z mojego punktu widzenia to najważniejsza część dla czytelnika zainteresowanego energią. W dobrze zaprojektowanym obiekcie celem nie jest „magiczne zniknięcie” ryzyka, tylko takie rozprowadzenie prądu w gruncie, żeby różnice potencjałów nie były groźne dla człowieka. Służą do tego uziomy, siatki uziemiające, połączenia wyrównawcze i odpowiednio zaprojektowane ogrodzenia oraz przejścia serwisowe.
| Środek | Co robi | Dlaczego ma znaczenie |
|---|---|---|
| Siatka uziemiająca | Rozprasza prąd w większym obszarze | Zmniejsza strome spadki potencjału w jednym miejscu |
| Połączenia wyrównawcze | Łączą metalowe części w jeden wspólny potencjał | Ograniczają różnice między konstrukcją, obudową i ogrodzeniem |
| Uziom otokowy lub fundamentowy | Odprowadza prąd z obiektu do gruntu | Pomaga przy obiektach PV, stacjach transformatorowych i budynkach technicznych |
| Pomiary rezystancji i napięć rażeniowych | Sprawdzają, czy projekt działa w praktyce | Bez pomiaru łatwo przecenić skuteczność samej dokumentacji |
W fotowoltaice to szczególnie ważne, bo duże połacie metalowych konstrukcji, kable prowadzone w gruncie i stacja transformatorowa tworzą środowisko, w którym jeden błąd projektowy potrafi przenieść problem poza sam obiekt. W dokumentacji technicznej ocenia się zarówno napięcia dotykowe, jak i te powstające między punktami gruntu, bo jedno nie wyklucza drugiego. RCD w domu jest świetnym elementem ochrony, ale nie zastępuje uziemienia ani wyrównania potencjałów tam, gdzie prąd może rozlewać się po ziemi. Połączenie tych środków daje dopiero sensowną ochronę.
Najkrótsza zasada, która naprawdę działa poza teorią
Jeśli mam zostawić czytelnika z jedną myślą, to jest ona bardzo prosta: najpierw odległość, potem ocena. Gdy grunt, ogrodzenie albo konstrukcja może być pod napięciem, nie sprawdzasz tego stopą, dłonią ani „na próbę”. Zatrzymujesz się, ograniczasz ruch, odchodzisz tylko wtedy, gdy wiesz, że to bezpieczne, i wzywasz pomoc tam, gdzie zagrożenie dotyczy infrastruktury energetycznej.
- Nie biegaj po otwartym terenie podczas burzy.
- Nie podchodź do zerwanych przewodów i uszkodzonych elementów sieci.
- Nie zakładaj, że mokra ziemia lub ogrodzenie są neutralne.
- W obiektach technicznych sprawdzaj, czy jest wykonane uziemienie i połączenia wyrównawcze.
W praktyce właśnie te cztery nawyki robią największą różnicę. Reszta to już kwestia projektu, pomiarów i rozsądnego utrzymania instalacji, a to w energetyce i fotowoltaice decyduje o tym, czy potencjał zostaje pod kontrolą, czy zaczyna zagrażać ludziom.
