Układ TN-C to jeden z tych tematów, które brzmią technicznie, ale w praktyce decydują o bezpieczeństwie całej instalacji. W sieci TN-C funkcje ochrony i neutralne łączy jeden przewód PEN, więc o jakości połączeń, doborze zabezpieczeń i miejscu rozdziału zależy naprawdę dużo. Poniżej wyjaśniam, jak ten system działa, czym różni się od TN-S i TN-C-S oraz na co zwrócić uwagę, jeśli planujesz modernizację, fotowoltaikę albo inne nowoczesne odbiorniki.
Najważniejsze fakty o układzie TN-C w instalacjach domowych i przemysłowych
- W TN-C jeden przewód PEN pełni jednocześnie funkcję ochronną i neutralną.
- Bezpieczeństwo zależy tu przede wszystkim od ciągłości PEN i poprawnego doboru zabezpieczeń.
- W czystym TN-C nie stosuje się wyłączników różnicowoprądowych, dopóki nie nastąpi rozdział na PE i N.
- Rozdział PEN robi się możliwie blisko miejsca wprowadzenia zasilania do obiektu, a nie w przypadkowym punkcie instalacji.
- Minimalny przekrój przewodu PEN w stałych instalacjach to zwykle 10 mm² Cu albo 16 mm² Al.
- To układ spotykany głównie w starszych obiektach i po stronie zasilania, ale rzadko jest dziś docelowym rozwiązaniem wewnątrz budynku.
Czym jest układ TN-C i gdzie nadal ma sens
W najprostszych słowach TN-C to układ, w którym punkt neutralny źródła jest uziemiony, a w całym torze zasilania jeden przewód robi za neutralny i ochronny. Ten wspólny przewód nazywa się PEN. Dzięki temu instalacja jest prostsza i tańsza, ale ma też słabszy punkt: jeśli PEN zostanie uszkodzony albo ma zły styk, problem dotyczy jednocześnie pracy urządzeń i ochrony przeciwporażeniowej.
Ja traktuję TN-C przede wszystkim jako układ zastany, a nie docelowy. W praktyce nadal spotyka się go w starszych blokach, kamienicach, domach z dwużyłową instalacją oraz w części sieci zasilającej po stronie operatora. W nowych obwodach końcowych częściej projektuje się już osobne przewody ochronny i neutralny, bo daje to większą kontrolę nad bezpieczeństwem i łatwiejszą modernizację w przyszłości.
Warto też pamiętać, że dawniej o takich instalacjach mówiono po prostu „zerowane”. Ten termin nadal krąży w rozmowach wykonawców, ale bywa mylący, bo nie oddaje dobrze tego, że przewód PEN wykonuje dwie różne funkcje naraz. Z tego powodu wolę mówić wprost o układzie TN-C i o ochronie realizowanej przez PEN. To prowadzi do kluczowego pytania: co się dzieje, gdy ten przewód przestaje działać prawidłowo.
Jak działa przewód PEN i dlaczego jego stan jest tak ważny
PEN nie jest zwykłym przewodem „od powrotu prądu”. Płynie nim prąd roboczy, ale jednocześnie zapewnia on drogę ochronną dla części przewodzących dostępnych, czyli na przykład metalowych obudów urządzeń. W praktyce oznacza to, że jego ciągłość i jakość połączeń są ważniejsze niż w układach, w których funkcje PE i N są rozdzielone.
Jeżeli PEN ma luźny zacisk, zbyt mały przekrój, korozję albo uszkodzenie mechaniczne, na obudowach urządzeń mogą pojawić się niebezpieczne napięcia względem ziemi. To właśnie dlatego nie warto lekceważyć starych skrętek, prowizorycznych mostków i przypadkowych przeróbek w puszkach czy gniazdach. W takim układzie pozornie drobna usterka potrafi zmienić się w poważne zagrożenie.
W stałych instalacjach przewód PEN powinien mieć odpowiedni przekrój i być wykonany tak, aby wytrzymał zarówno obciążenie robocze, jak i wymagania mechaniczne. W praktyce przyjmuje się minimum 10 mm² dla miedzi i 16 mm² dla aluminium. To nie jest formalność dla formalności. Taki zapas przekroju ogranicza ryzyko przegrzewania, urwania i utraty ciągłości ochrony.
Jeżeli miałbym wskazać najważniejszą zasadę, brzmiałaby ona prosto: w TN-C jeden słaby punkt psuje dwie funkcje naraz. Dlatego warto przejść teraz do porównania z innymi układami, bo różnice między nimi tłumaczą, dlaczego modernizacja tak często zaczyna się właśnie od rozdziału PEN.
Czym TN-C różni się od TN-S i TN-C-S w praktyce
Najczęściej pytanie nie brzmi „co oznacza TN-C”, tylko „czy można na tym bezpiecznie dalej budować instalację”. Odpowiedź staje się dużo prostsza, gdy porówna się trzy najczęstsze układy TN. Wtedy widać, gdzie kończy się wygoda, a zaczynają ograniczenia techniczne.
| Cecha | TN-C | TN-S | TN-C-S |
|---|---|---|---|
| Liczba przewodów ochronno-neutralnych | Jeden wspólny PEN | Osobne PE i N | Na początku PEN, dalej rozdział na PE i N |
| Możliwość stosowania RCD | Nie w czystym układzie | Tak | Tak, po prawidłowym rozdziale PEN |
| Typowe zastosowanie | Starsze sieci i starsze instalacje | Nowe obwody wewnętrzne | Modernizowane budynki i nowe rozdzielnice |
| Główne ryzyko | Przerwanie PEN | Błędne prowadzenie PE lub N | Nieprawidłowy podział lub ponowne łączenie PE i N |
| Ocena praktyczna | Wymaga ostrożności i kontroli | Najwygodniejszy dla nowoczesnej instalacji | Najczęstsza droga przejścia z instalacji starszej do nowoczesnej |

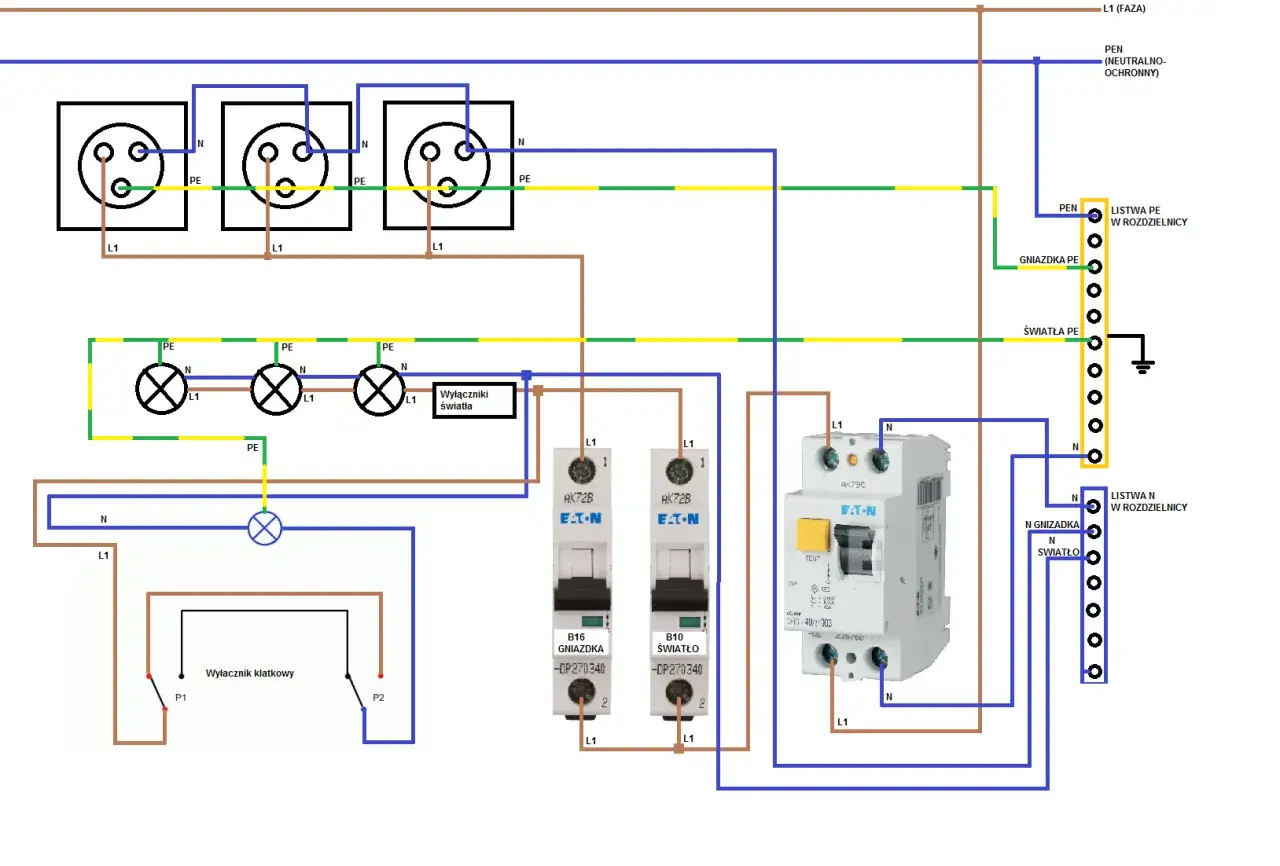

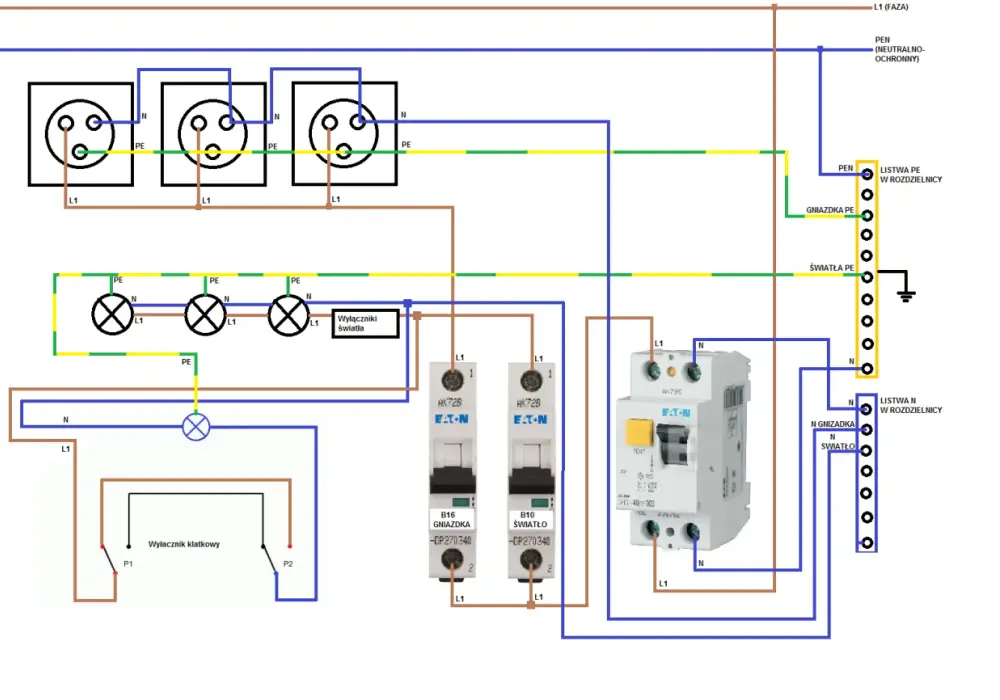

W praktyce TN-C-S jest najrozsądniejszym pomostem między starą infrastrukturą a dzisiejszymi wymaganiami. Rozdziela się PEN na PE i N w jednym, dobrze przemyślanym punkcie, zwykle możliwie blisko wejścia zasilania do budynku lub w głównej rozdzielnicy. Od tego miejsca instalacja powinna już pracować jak układ z oddzielnymi przewodami ochronnym i neutralnym.
Najważniejszy wniosek jest taki: TN-C jest układem użytecznym na etapie zasilania, ale w obiekcie końcowym lepiej dążyć do rozdzielenia funkcji. Dzięki temu można bezpiecznie stosować RCD, łatwiej dobierać ochronę przepięciową i porządniej prowadzić nowe obwody. To naturalnie prowadzi do pytania, jak taki układ rozpoznać w praktyce.
Jak rozpoznać TN-C w obiekcie i ocenić zakres modernizacji
Instalację TN-C najłatwiej rozpoznać po tym, że do gniazd, rozdzielnicy albo punktów odbiorczych dochodzą tylko przewody fazowy i wspólny PEN. W starszych obiektach widać to też po gniazdach ze stykiem ochronnym, w których bolce bywają mostkowane z przewodem „zerowym”. Sam fakt, że gniazdo ma bolec, niczego jeszcze nie załatwia. Liczy się to, czy cały tor ochronny ma prawidłową ciągłość i odpowiedni przekrój.
Jeśli nie masz dokumentacji, nie warto zgadywać po kolorach izolacji. W starszych instalacjach przewody bywały wielokrotnie przerabiane, a kolory nie zawsze odpowiadają dzisiejszym standardom. Ja zawsze zaczynam od oględzin rozdzielnicy, sprawdzenia sposobu prowadzenia przewodów i pomiarów. Dopiero potem da się sensownie ocenić, czy wystarczy modernizacja częściowa, czy potrzebna będzie większa przebudowa.
Najczęściej modernizacja częściowa ma sens wtedy, gdy przewody są w dobrym stanie, a problemem jest głównie brak uporządkowanej rozdzielnicy, brak osobnego PE lub brak ochrony różnicowoprądowej po stronie odbiorczej. Pełna wymiana instalacji staje się bardziej prawdopodobna, gdy przewody są stare, aluminiowe w złym stanie, izolacja jest krucha, a połączeń nie da się już wiarygodnie utrzymać. W takim momencie kosmetyka nie daje realnego zysku bezpieczeństwa.
W instalacjach, które mają zasilać fotowoltaikę, pompę ciepła albo ładowarkę samochodu elektrycznego, ocena stanu TN-C jest jeszcze ważniejsza. Te urządzenia są dużo bardziej wrażliwe na poprawność ochrony i jakość połączeń niż zwykły obwód oświetleniowy. Gdy wiem, że obiekt będzie rozbudowywany, zawsze myślę o tym układzie jako o pierwszym elemencie większej modernizacji, a nie ostatnim detalu do poprawienia.
Najczęstsze błędy przy rozdziale PEN i modernizacji instalacji
Tu najłatwiej o pozornie drobne decyzje, które później generują realny problem. W modernizacji TN-C nie chodzi o to, żeby „jakoś działało”, tylko żeby po zmianach instalacja zachowała przewidywalne zachowanie przy zwarciu, uszkodzeniu i normalnej pracy odbiorników.
- Rozdział PEN w przypadkowym miejscu - zamiast przy wejściu zasilania albo w głównej rozdzielnicy robi się go w gnieździe, puszce lub innym punkcie bez kontroli.
- Prowadzenie PEN przez RCD - w czystym TN-C to rozwiązanie nieprawidłowe, bo przewód ochronny nie powinien być rozłączany w sposób, który psuje jego ciągłość.
- Pozostawienie mostków PE-N po rozdziale - po przejściu na TN-C-S przewody nie mogą być ponownie łączone po stronie odbiorczej.
- Zbyt mały przekrój przewodu - szczególnie przy dobudowie nowych obwodów, gdzie ktoś chce „dołożyć tylko jeden kabel” bez sprawdzenia warunków pracy.
- Brak uziemienia punktu rozdziału - rozdział powinien być powiązany z główną szyną wyrównawczą i rozwiązaniem uziemiającym całego obiektu.
- Traktowanie starego mostka w gnieździe jak pełnoprawnej ochrony - to częsty skrót myślowy, który nie zastępuje pomiarów ani nie usuwa problemu słabego PEN.
W praktyce najbardziej zdradliwe są błędy niewidoczne na pierwszy rzut oka. Instalacja może działać, lampy mogą świecić, a mimo to ochrona będzie niespójna albo zbyt wrażliwa na awarię jednego zacisku. Dlatego po rozdziale PEN nie kończę tematu na samym montażu. Trzeba jeszcze sprawdzić pomiary, pętlę zwarcia, skuteczność ochrony i zachowanie zabezpieczeń.
To właśnie w tych detalach wychodzi różnica między poprawną modernizacją a pozorną poprawą. A gdy instalacja ma obsługiwać nowoczesne urządzenia, te różnice stają się jeszcze ważniejsze.
Co TN-C oznacza dla fotowoltaiki, ładowarki i innych nowoczesnych odbiorników
W obiektach z fotowoltaiką, pompą ciepła, magazynem energii czy ładowarką EV układ po rozdziale PEN jest po prostu wygodniejszy do poprawnego zaprojektowania. Daje sensowną bazę pod wyłączniki różnicowoprądowe, ochronę przeciwprzepięciową i uporządkowane prowadzenie przewodów ochronnych. W czystym TN-C projekt staje się bardziej kruchy, bo jeden wspólny przewód komplikuje dobór zabezpieczeń i wymaga większej ostrożności wykonawczej.
Ja w takich przypadkach patrzę na instalację szerzej niż tylko przez pryzmat jednego urządzenia. Jeśli ma dojść falownik PV, warto od razu sprawdzić rozdzielnicę główną, układ uziemienia, główną szynę wyrównawczą i miejsce, w którym PEN zostanie rozdzielony. To oszczędza późniejszych przeróbek, a przede wszystkim pozwala uniknąć prowizorycznych rozwiązań, które potem trudno utrzymać w bezpiecznym stanie.
Praktyczna kolejność jest zwykle prosta. Najpierw ocenia się stan istniejącego zasilania, potem decyduje o rozdziale PEN i dopiero na końcu dobiera nowe zabezpieczenia, RCD, SPD oraz dodatkowe obwody. Taka kolejność ma większy sens niż dokładanie kolejnych aparatów do starej struktury bez sprawdzenia, czy sama podstawa jest jeszcze stabilna.
Jak sensownie podejść do modernizacji, żeby nie poprawiać tylko na papierze
- Sprawdź dokumentację zasilania i stan istniejącej rozdzielnicy.
- Ustal, czy przewód PEN ma właściwy przekrój i ciągłość na całej trasie.
- Zaplanuj jeden, dobrze dostępny punkt rozdziału na PE i N.
- Po rozdziale połącz PE z główną szyną wyrównawczą i rozwiązaniem uziemiającym obiektu.
- Dopiero potem projektuj RCD, ochronę przepięciową i nowe obwody końcowe.
- Na końcu wykonaj pomiary, bo bez nich nawet dobry montaż pozostaje tylko założeniem.
Jeżeli miałbym zostawić jedną praktyczną myśl, byłaby bardzo prosta: TN-C da się bezpiecznie użytkować, ale nie warto traktować go jak nowoczesnej instalacji po samym „dokręceniu bolca”. Największą różnicę robi jeden prawidłowy punkt rozdziału PEN, porządne połączenia wyrównawcze i sensownie dobrane zabezpieczenia. Reszta jest już konsekwencją tych decyzji.
